Remkpsats

1. Stng av motorn och vnta tills alla rrliga delar har stannat.

2. Lossa tndkabeln frn tndstiftet och avlgsna knappen till den elektriska startmotorn (om sdan finns).

3. Lgg klipparen p sidan med luftfiltret uppt.

4. Hll kniven stilla med hjlp av en trkloss (Figure 1).

5. Ta bort kniven och spara alla monteringsdelar (Figure 1).



   Figure 1

6. Ta bort remmen frn knivdrivaren och lyft sedan upp och spara knivdrivaren (Figure 2).



   Figure 2

   1. Rem
   2. Knivdrivare

7. Ta bort och kassera remstyrningen i metall och de 2 tillhrande skruvarna (Figure 3).



   Figure 3

   1. Metallremstyrningen (kassera)
   2. Remstyrningens skruvar (kassera)

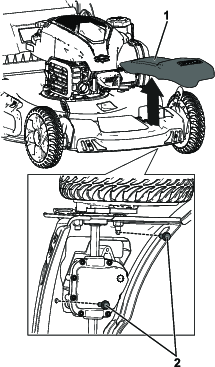

8. Ta loss och kasta den frmre remkpan. Spara motsvarande skruvar (Figure 4).



   Figure 4

   Modell 20339 visas, maskinens utseende varierar

   1. vre remkpa (kassera)
   2. Skruvar fr vre remkpan (spara)

9. Gr eventuellt en markering med en krnare och anvnd drefter ett 7mm borrskr fr att borra 2 hl i dcket fr installation av remkporna.

   Note: Anvnd mallen p baksidan av dessa anvisningar fr information om var det r lmpligt att gra hl.

Delar som behövs till detta steg:

1. Montera de tv motorfstskruvarna (3/8"x1") och dra t dem till 46Nm, se (Figure 5).



   Figure 5

   1. Motorns fstskruvar

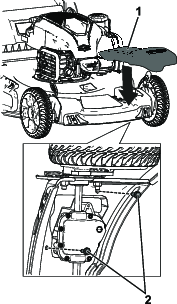

2. Montera den vre remkpa som medfljer denna sats med skruvarna som du tog bort tidigare.



   Figure 6

   1. vre remkpa
   2. Skruvar fr vre remkpa

3. Montera knivdrivaren och dra remmen runt den enligt Figure 7.



   Figure 7

   1. Rem
   2. Knivdrivare

4. Montera den nedre remkpan genom att skruva i 2 skruvar ("x1 1/3") genom den nedre remkpan, via de borrade hlen (om tillmpligt) och in i den vre remkpan.



   Figure 8

   1. Nedre remkpa
   2. Skruvar fr nedre remkpa

Important: Fr att montera kniven korrekt behver du en skiftnyckel. Om du inte har ngon skiftnyckel eller inte vill utfra den hr proceduren kontaktar du en auktoriserad terfrsljare.

1. Stt fast den nya kniven och alla monteringsdelar (Figure 9).



   Figure 9

   Important: Lt knivens bjda del peka mot klipparkpan.

2. Anvnd en momentnyckel fr att dra t knivskruven till 82Nm.

   Important: En skruv tdragen till ett moment p 82Nm r mycket hrt tdragen. Lgg din tyngd p sprrhaken eller skiftnyckeln och dra t skruven ordentligt, samtidigt som du hller fast kniven med en trkloss. Det r mycket svrt att dra t skruven fr mycket.

Important: Om du skriver ut det hr frn www.Toro.com ska du se till att utskriften r i full storlek och att avstndet mellan A till B r 1 tum: .

Figure 10

1. 3,1mm
2. 4,8mm
3. 1,5mm
4. 7,1mm i diameter
5. 79mm
6. 2,3mm
