Kit de montaje del toldo universal

Piezas necesarias en este paso:

Soporte de montaje del ROPS izquierdo	1
Soporte de montaje del ROPS derecho	1
Abrazadera (3" x 5")	4
Abrazadera (4 x 3")	4
Perno (" x 4")	2
Contratuerca (")	2
Arandela	4

1. Aparque la mquina en una superficie nivelada, accione el freno de estacionamiento, apague el motor y retire la llave.

2. Utilice las 8 tuercas con arandela prensada (3/8") del kit de toldo y las 4 abrazaderas (3" x 5") para instalar provisionalmente los soportes de los tirantes a la barra antivuelco (Figure 1).

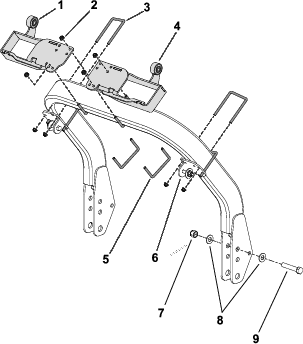

   Figure 1

   1. Soporte de montaje del ROPS izquierdo
   2. Tuerca con arandela prensada (3/8") — del kit de toldo
   3. Abrazadera (3" x 5")
   4. Soporte de montaje del ROPS derecho
   5. Abrazadera (4 x 3")
   6. Soporte del tirante — del kit de toldo
   7. Contratuerca (")
   8. Arandelas
   9. Perno (" x 4")

3. Utilice las 8 tuercas con arandela prensada (3/8") del kit de toldo y las 4 abrazaderas (4" x 3") para instalar provisionalmente los soportes del ROPS a la barra antivuelco (Figure 1).

4. Utilice los 2 pernos, las tuercas y las 4 arandelas incluidos para sujetar la barra antivuelco en la posicin correcta (Figure 1).

5. Siga el procedimiento de las instrucciones de instalacin del kit de toldo para completar la instalacin de los soportes.
