Souprava regulace otek erpadla vplachov kapaliny

Important: Kabelov svazek nevete v blzkosti pohyblivch dl, kde me bt piskpnut nebo peznut.

Figure 1

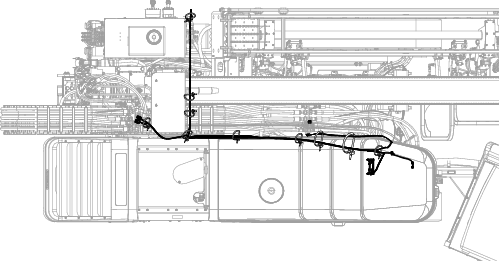

Znzornn kabelovho svazku

Figure 2

Umstn nainstalovanho mikroprocesoru

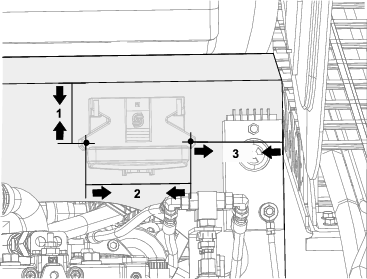

1. Vyvrtejte 2 otvory do panelu (Figure 2) pomoc rozmr, viz Figure 3.



   Figure 3

   1. 8,9 cm od hornho okraje ke stedu otvoru.
   2. 14,5 cm od stedu jednoho otvoru ke stedu druhho otvoru.
   3. 13 cm od okraje panelu ke stedu otvoru.

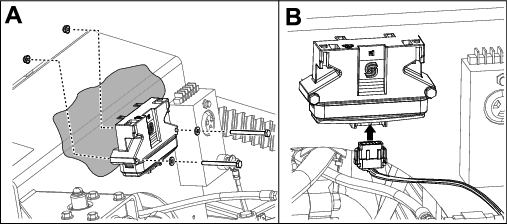

2. Pipevnte mikroprocesor k panelu (Figure 2) pouitm 2 roub ( x 2 "), 2 podloek a 2 matic ("), viz pole A, Figure 4.

3. Zapojte kabelov svazek do mikroprocesoru, viz pole B, Figure 4.



   Figure 4

1. Pivete kabelov svazek k hydrostatickmu erpadlu.

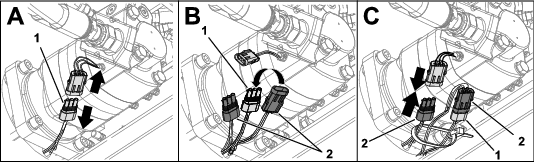

2. Odpojte stvajc kabelov svazek od hydrostatickho erpadla (pole A, Figure 5).

3. Pipojte stvajc kabelov svazek k novmu kabelovmu svazku (pole B, Figure 5).

4. Pipojte konektor novho kabelovho svazku k hydrostatickmu erpadlu (pole C, Figure 5).



   Figure 5

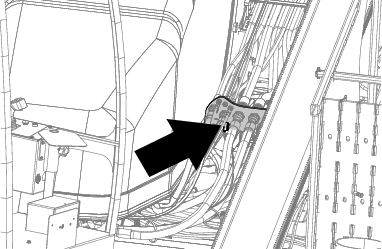

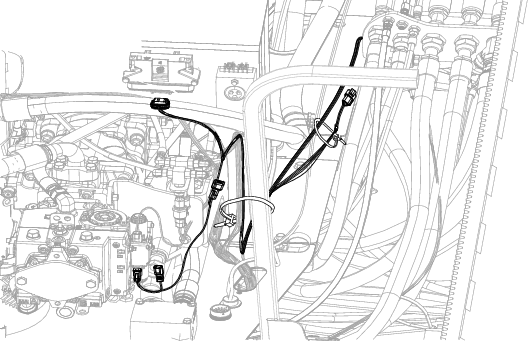

Prothnte kabelov svazek podl rmu spolen se stvajcm kabelovm svazkem (Figure 6 a Figure 7).

Figure 6

Figure 7

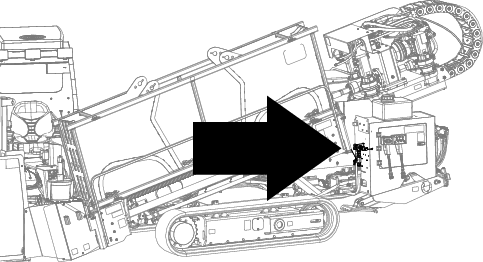

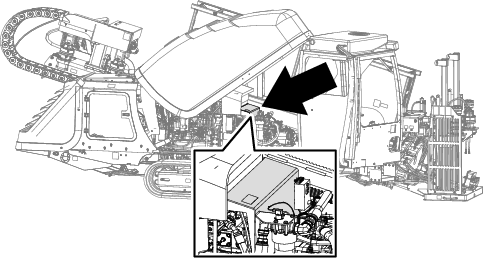

1. Vyhledejte pevodnk pod pepkou tsn nad idlem palivov ndre (Figure 7).

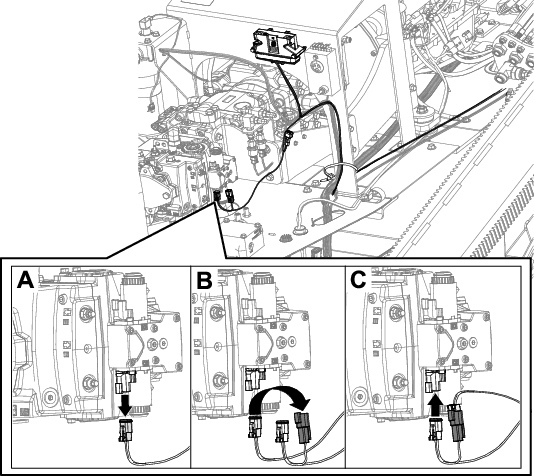

2. Odpojte kabelov svazek od spojky pevodnku (pole A, Figure 8).

3. Demontujte montn celek pevodnku astvajc namontovanou spojku (pole A, Figure 8).

4. Nainstalujte krytku na ppoj (pole B, Figure 8).

5. Pemstte stvajc kabelov svazek k rmu a pipojte jej k novmu kabelovmu svazku (pole C, Figure 8).

6. Pipevnte kabelov svazek stahovacmi kabelovmi pskami.

Figure 8

Figure 9

Nainstalujte pevodnk.

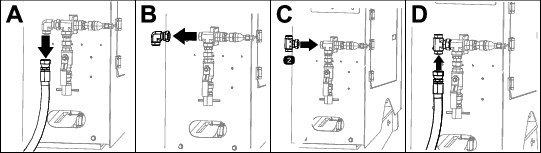

1. Odpojte hadici od spojky na zadnm ovldacm svaenci (pole A, Figure 10).



   Figure 10

2. Demontujte spojku od zadnho ovldacho svaence (pole B, Figure 10).

3. Nainstalujte T-spojku na zadn ovldac svaenec (pole C, Figure 10).

4. K T-spojce pipojte hadici (pole D, Figure 10).

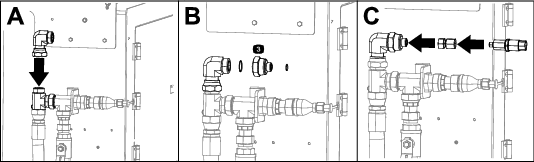

5. Nainstalujte spojku demontovanou v kroku 2 vyobrazenou v poli B, viz Figure 10 (pole A, Figure 11).



   Figure 11

6. Nainstalujte redukci a kruhov tsnn (pole B, Figure 11).

7. Namontujte montn celek pevodnku demontovan v kroku 3, viz Odpojen pevodnku (pole C, Figure 11).

8. Prothnte kabelov svazek podl stvajcho kabelovho svazku k pevodnku (Figure 12).



   Figure 12

9. Pokud kabelov svazek nepasuje do pevodnku, kabelov svazek a pevodnk pipojte pomoc adaptru (Figure 13).



   Figure 13

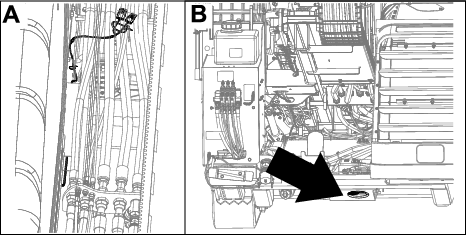

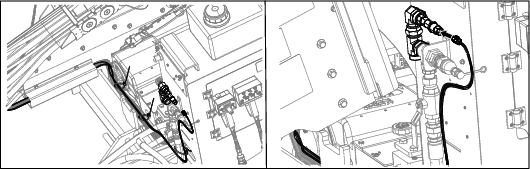

Pivete kabelov svazek ke snmai erpadla vplachov kapaliny (pole A a B, Figure 14) v zadn sti stroje.

Figure 14

1. Odpojte stvajc kabelov svazek (pole A, Figure 15).

2. Pipojte stvajc kabelov svazek k novmu kabelovmu svazku (pole B, Figure 15).

3. Pipojte nov kabelov svazek ke snmai erpadla vplachov kapaliny (pole C, Figure 15).

Figure 15

1. Stvajc kabelov svazek
2. Nov kabelov svazek
