Schlammpumpen Geschwindigkeitsregelungskit

Important: Verlegen Sie den Kabelbaum niemals in der Nhe von beweglichen Teilen, welche den Kabelbaum klemmen oder schneiden knnen.

Figure 1

bersicht Kabelbaum

Figure 2

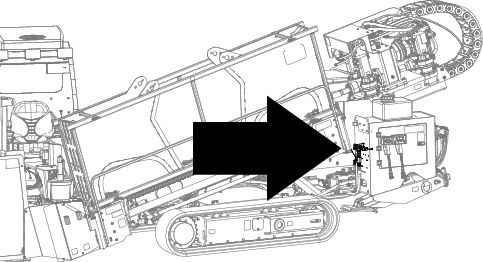

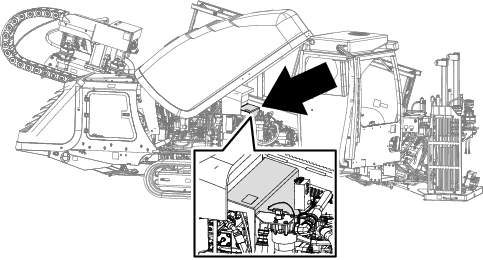

Einbaulage des Mikroprozessors

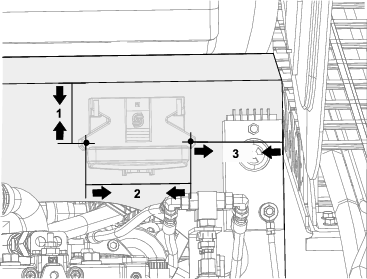

1. Bohren Sie anhand den in Figure 3 aufgefhrten Abmessungen zwei Lcher in die Abdeckung (Figure 2).



   Figure 3

   1. Messen Sie 88,9mm von der oberen Kante bis zur Lochmitte.
   2. Messen Sie 144,4mm von der einen Lochmitte bis zur anderen Lochmitte.
   3. Messen Sie 130,2mm von der Kante der Abdeckung bis zur Lochmitte.

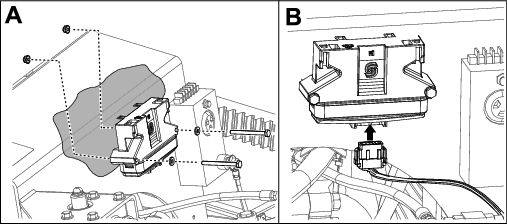

2. Befestigen Sie den Mikroprozessor mit zwei Schrauben ("x2"), zwei Unterlegscheiben und zwei Muttern (") an der Abdeckung (Figure 2), wie in Kasten A der Figure 4 dargestellt.

3. Stecken Sie den Kabelbaum in den Mikroprozessor ein, wie in Kasten B der Figure 4 dargestellt.



   Figure 4

1. Verlegen Sie den Kabelbaum an die hydrostatische Pumpe.

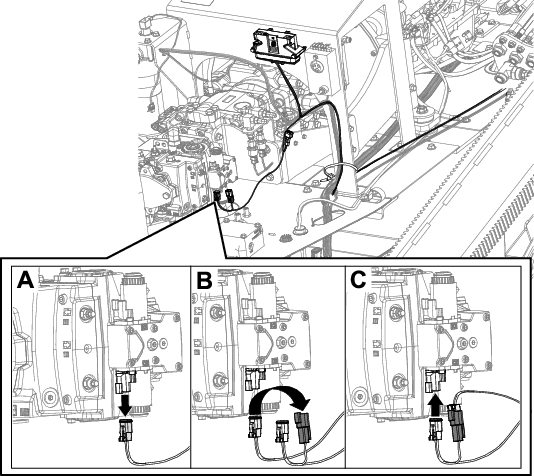

2. Entfernen Sie den momentan eingebauten Kabelbaum von der hydrostatischen Pumpe (KastenA in Figure 5).

3. Stecken Sie den momentan eingebauten Kabelbaum in den neuen Kabelbaum ein (Kasten B in Figure 5).

4. Stecken Sie den Stecker des neuen Kabelbaums in die hydrostatische Pumpe ein (KastenC in Figure 5).



   Figure 5

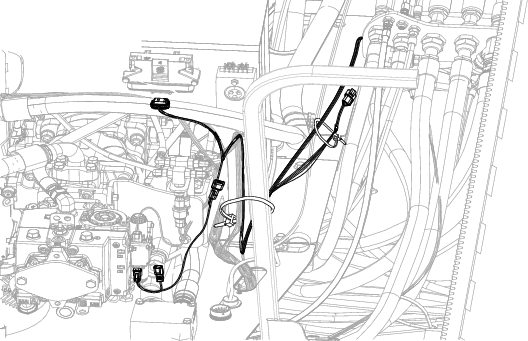

Verlegen Sie den Kabelbaum entlang des Rahmens zum momentan eingebauten Kabelbaum. (Figure 6 und Figure 7).

Figure 6

Figure 7

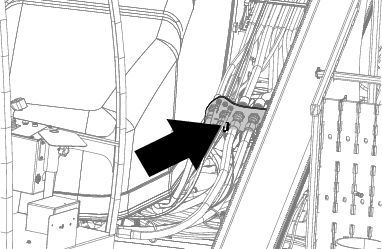

1. Lokalisieren Sie den Druckwandler unterhalb der Schottwand, etwas ber der Zufhreinheit des Kraftstofftanks (Figure 7).

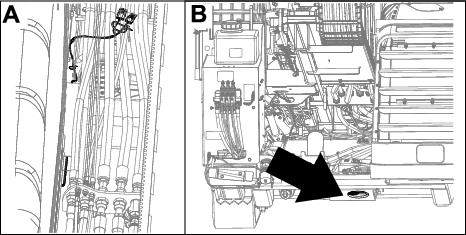

2. Schlieen Sie den Kabelbaum vom Anschluss des Druckwandlers ab (Kasten A in Figure 8).

3. Entfernen Sie den momentan eingebauten Druckwandler und das Anschlussstck (Kasten A in Figure 8).

4. Bringen Sie den Deckel wieder auf den Anschluss auf (Kasten B in Figure 8).

5. Ziehen Sie den momentan eingebauten Kabelbaum ber den Rahmen und verbinden Sie ihn mit dem neuen Kabelbaum (Kasten C in Figure 8).

6. Befestigen Sie den Kabelbaum mit Kabelbindern.

Figure 8

Figure 9

Druckwandler einbauen

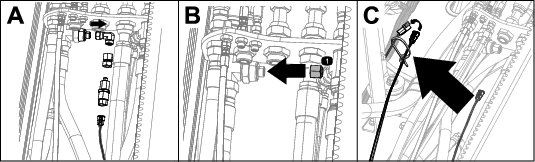

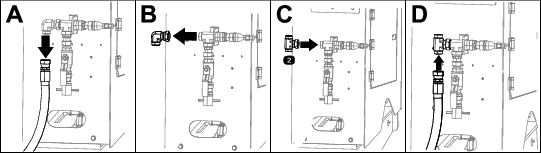

1. Entfernen Sie den Schlauch vom Anschlussstck an der rckwrtigen Steuerungsaufhngung (KastenA in Figure 10).



   Figure 10

2. Entfernen Sie das Anschlussstck von der rckwrtigen Steuerungsaufhngung (KastenB in Figure 10).

3. Montieren Sie das T-Anschlussstck an der rckwrtigen Steuerungsaufhngung (KastenC in Figure 10).

4. Bringen Sie den Schlauch auf das T-Anschlussstck auf (Kasten D in Figure 10).

5. Montieren Sie das in 2 entfernte Anschlussstck wieder, siehe Kasten B in Figure 10 (Kasten A in Figure 11).



   Figure 11

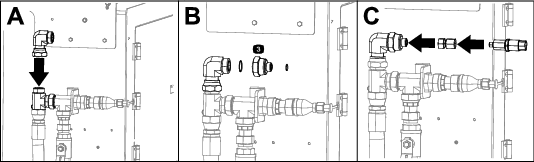

6. Montieren Sie das Reduzierstck und die O-Ringe (Kasten B in Figure 11).

7. Montieren Sie die in 3 von Abkoppeln des Druckwandlers entfernte Druckwandlerbaugruppe wieder, siehe Kasten (Kasten C in Figure 11).

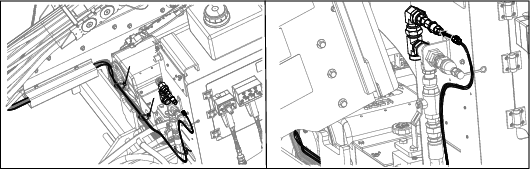

8. Verlegen Sie den Kabelbaum entlang des bereits eingebauten Kabelbaums zum Druckwandler (Figure 12).



   Figure 12

9. Kann der Kabelbaum nicht in den Druckwandler eingesteckt werden, muss der Kabelbaum ber den Adapter mit dem Kabelbaum verbunden werden (Figure 13).



   Figure 13

Verlegen Sie den Kabelbaum entlang der Rckseite der Maschine an den Sensor der Schlammpumpe (Kasten A und B in Figure 14).

Figure 14

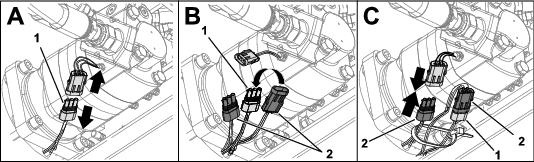

1. Schlieen Sie den momentan eingebauten Kabelbaum ab (Kasten A in Figure 15).

2. Verbinden Sie den momentan eingebauten Kabelbaum mit dem neuen Kabelbaum (Kasten B in Figure 15).

3. Verbinden Sie den neuen Kabelbaum mit dem Sensor der Schlammpumpe (Kasten C in Figure 15).

Figure 15

1. Aktueller Kabelbaum
2. Neuer Kabelbaum
