Kit de control de velocidad de la bomba de lodos

Important: No enrute el arns de cables cerca de piezas mviles donde podra cortarse o quedar atrapado.

Figure 1

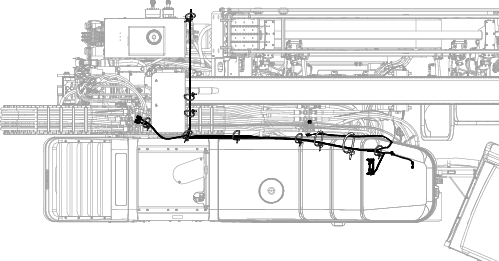

Vista general del arns de cables

Figure 2

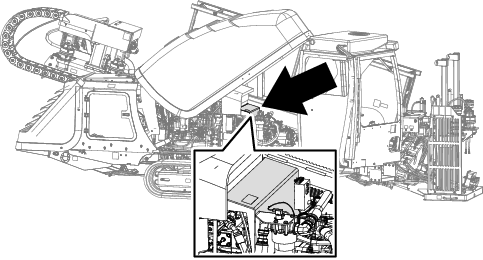

Lugar de instalacin del microprocesador

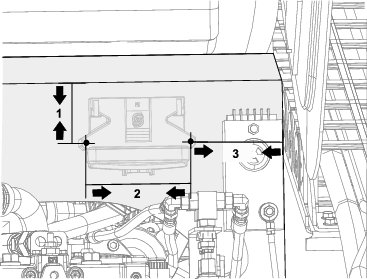

1. Perfore 2 taladros en el panel (Figure 2) usando las mediciones de Figure 3.



   Figure 3

   1. 3" desde el borde superior al centro del taladro.
   2. 5-11/16" desde el centro de un taladro al centro del otro taladro.
   3. 5-1/8" desde el borde del panel al centro del taladro.

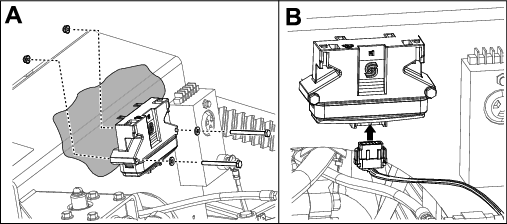

2. Sujete el microprocesador al panel (Figure 2) usando 2 pernos (" x 2"), 2 arandelas y 2 tuercas ("), segn se muestra en Figure 4, A.

3. Enchufe el arns de cables en el microprocesador como se muestra en Figure 4, B.



   Figure 4

1. Enrute el arns de cables hacia abajo hasta la bomba hidrosttica.

2. Retire el arns de cables actual de la bomba hidrosttica (Figure 5, A).

3. Enchufe el arns de cables actual en el arns de cables nuevo (Figure 5, B).

4. Enchufe el conector del arns de cables nuevo en la bomba hidrosttica (Figure 5, C).



   Figure 5

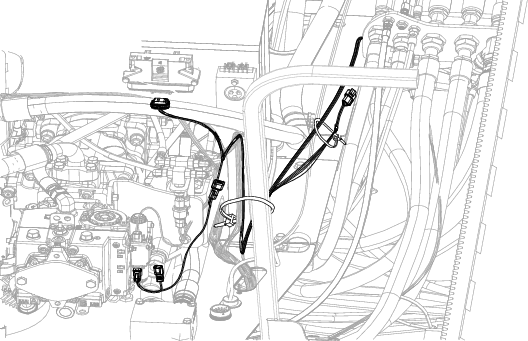

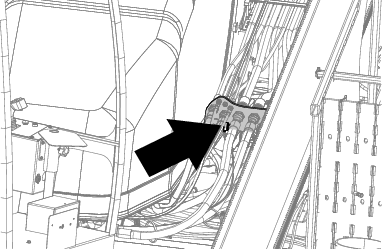

Pase el arns de cables por el bastidor junto a los arneses de cables actuales (Figure 6 y Figure 7).

Figure 6

Figure 7

1. Localice el transductor debajo del tabique, justo encima del sensor del depsito de combustible (Figure 7).

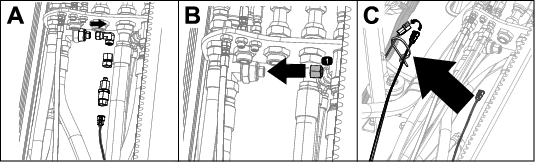

2. Desconecte el arns de cables del acoplamiento del transductor (Figure 8, A).

3. Retire el conjunto del transductor y el acoplamiento (Figure 8, A).

4. Instale el tapn en el orificio (Figure 8, B).

5. Traslade el arns actual hasta el bastidor y conctelo al arns de cables nuevo (Figure 8, C).

6. Sujete el arns con bridas.

Figure 8

Figure 9

Instale el transductor

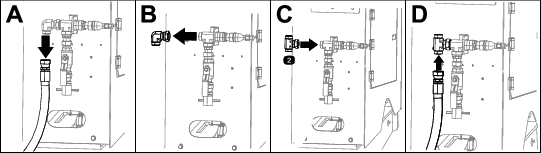

1. Retire la manguera del acoplamiento de la caja de control trasera (Figure 10, A).



   Figure 10

2. Retire el acoplamiento de la caja de control trasera (Figure 10, B).

3. Instale el acoplamiento en T en la caja de control trasera (Figure 10, C).

4. Instale la manguera en el acoplamiento en T (Figure 10, D).

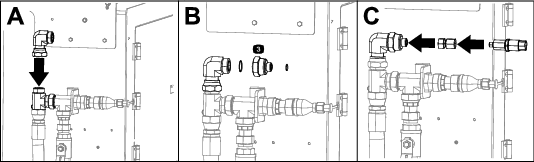

5. Instale el acoplamiento que retir en 2, ilustrado en Figure 10, B (Figure 11, A).



   Figure 11

6. Instale el racor y las juntas tricas (Figure 11, B).

7. Instale el conjunto del transductor que retir en el paso 3 de Desconexin del transductor (Figure 11, C).

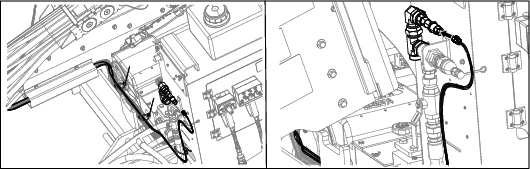

8. Enrute el arns junto a los arneses actuales hasta el transductor (Figure 12).



   Figure 12

9. Si el arns no encaja en el transductor, conecte el arns y el transductor usando el adaptador (Figure 13).



   Figure 13

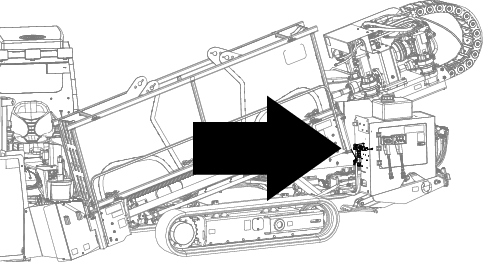

Enrute el arns hasta el sensor de la bomba de lodos (Figure 14, A y B) en la parte trasera de la mquina.

Figure 14

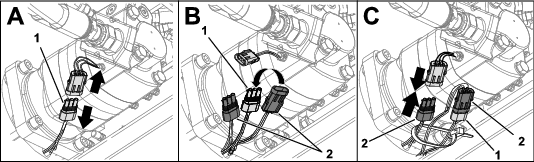

1. Desconecte el arns actual (Figure 15, A).

2. Conecte el arns actual al arns nuevo (Figure 15, B).

3. Conecte el arns nuevo al sensor de la bomba de lodos (Figure 15, C).

Figure 15

1. Arns actual
2. Arns nuevo
