Zestaw kontroli prdkoci pompy puczki

Important: Unikaj prowadzenia wizki przewodw w pobliu ruchomych czci, gdy moe ona zosta uwiziona lub przecita.

Figure 1

Omwienie przebiegu wizki przewodw

Figure 2

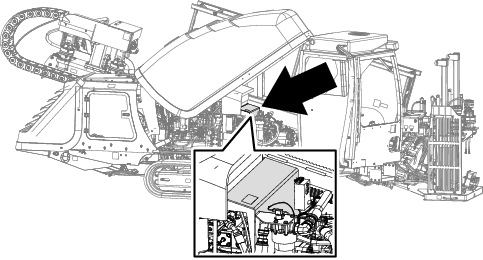

Miejsce instalacji mikroprocesora

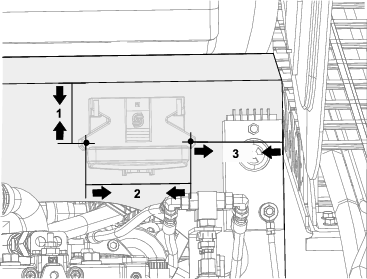

1. Korzystajc z wynikw pomiarw podanych w Figure 3 wywier 2 otwory w panelu (Figure 2).



   Figure 3

   1. 89mm od grnej krawdzi do rodka otworu.
   2. 144,5mm midzy rodkami dwch ssiadujcych otworw.
   3. 130,2mm od krawdzi panelu do rodka otworu.

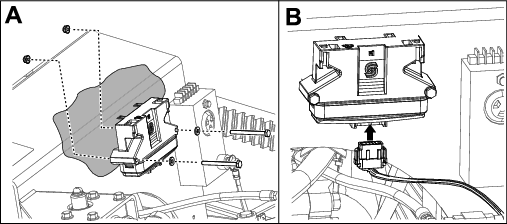

2. Zamocuj mikroprocesor do panelu (Figure 2) za pomoc 2 rub ( x 2cala), 2 podkadek i 2 nakrtek (cala) w sposb podany w ramce A na Figure 4.

3. Podcz wizk przewodw do mikroprocesora w sposb pokazany w ramce B na Figure 4.



   Figure 4

1. Poprowad wizk przewodw a do pompy hydrostatycznej.

2. Odcz dotychczasow wizk przewodw od pompy hydrostatycznej (ramkaA na Figure 5).

3. Podcz dotychczasow wizk przewodw do nowej wizki przewodw (ramkaB na Figure 5).

4. Podcz zcze nowej wizki przewodw do pompy hydrostatycznej (ramkaC na Figure 5).



   Figure 5

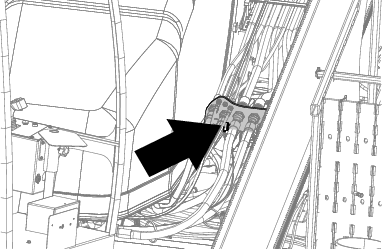

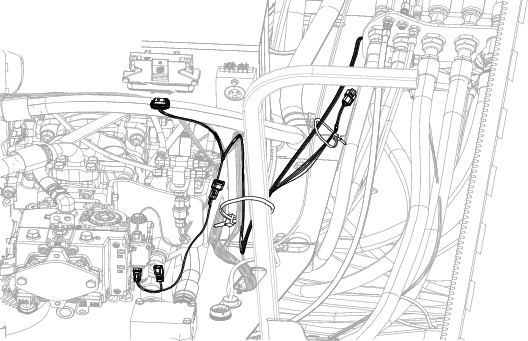

Poprowad wizk przewodw wzdu ramy, razem z pozostaymi wizkami przewodw (Figure 6 oraz Figure 7).

Figure 6

Figure 7

1. Zlokalizuj przetwornik znajdujcy si poniej przegrody, bezporednio nad moduem nadawczym przy zbiorniku paliwa (Figure 7).

2. Odcz wizk przewodw od zcza przetwornika (ramkaA na Figure 8).

3. Zdemontuj zesp przetwornika wraz z zamontowanym wspornikiem (ramkaA na Figure 8).

4. W zalepk w gniazdo (ramka B na Figure 8).

5. Przenie dotychczasowe wizki przewodw do ramy i podcz je do nowej wizki przewodw (ramka C na Figure 8).

6. Zamocuj wizk przewodw za pomoc opasek kablowych.

Figure 8

Figure 9

Zamontuj przetwornik

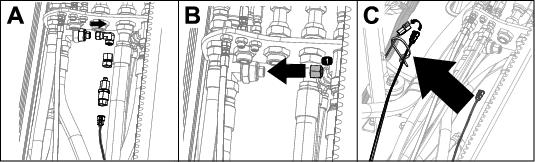

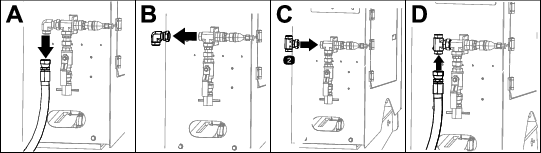

1. Odcz w elastyczny od zcza na tylnym elemencie spawanym sterowania (ramkaA na Figure 10).



   Figure 10

2. Odcz zcze od tylnego elementu spawanego sterowania (ramkaB na Figure 10).

3. Zamocuj trjnik do tylnego elementu spawanego sterowania (ramkaC na Figure 10).

4. Zamocuj w elastyczny do trjnika (ramkaD na Figure 10).

5. Zamontuj zcze odczone w kroku 2 i pokazane w ramce B na Figure 10 (ramkaA na Figure 11).



   Figure 11

6. Zamontuj reduktor i piercienie o-ring (ramka B na Figure 11).

7. Zamontuj zesp przetwornika zdemontowany w kroku 3 procedury Odczenie przetwornika (ramka C na Figure 11).

8. Poprowad wizk do przetwornika wzdu innych wizek przewodw (Figure 12).



   Figure 12

9. Jeeli zcze wizki przewodw nie pasuje do przetwornika, podcz wizk do przetwornika za pomoc adaptera (Figure 13).



   Figure 13

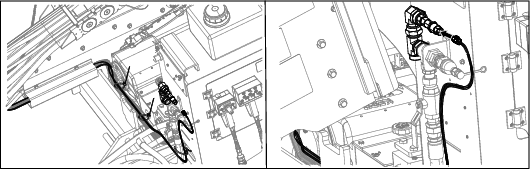

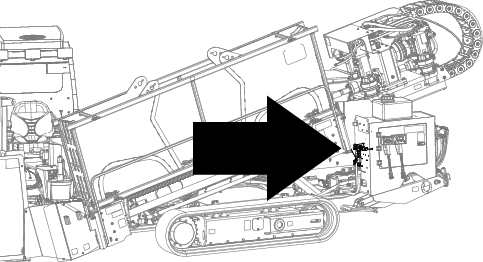

Poprowad wizk do czujnika pompy puczki (ramkiA i B na Figure 14) znajdujcego si w tylnej czci maszyny.

Figure 14

1. Odcz dotychczasow wizk przewodw (ramkaA na Figure 15).

2. Podcz dotychczasow wizk przewodw do nowej wizki przewodw (ramkaB na Figure 15).

3. Podcz now wizk przewodw do czujnika pompy puczki (ramkaC na Figure 15).

Figure 15

1. Dotychczasowa wizka przewodw
2. Nowa wizka przewodw
