Kit de controlo de velocidade da bomba de lama

Important: No encaminhe a cablagem perto de peas mveis onde possa ser entalada ou cortada.

Figure 1

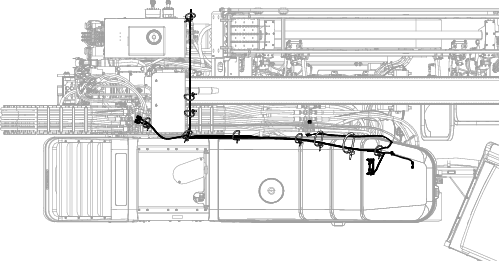

Viso geral da cablagem

Figure 2

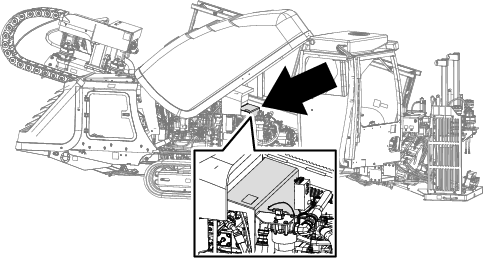

Localizao da instalao do microprocessador

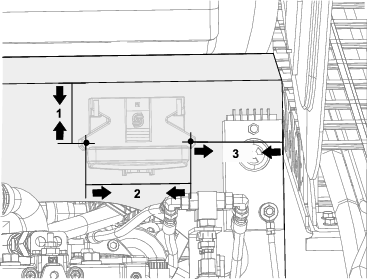

1. Faa dois furos no painel (Figure 2) utilizando as medidas de Figure 3.



   Figure 3

   1. 3pol.a partir da parte superior da extremidade ao centro do furo.
   2. 5-11/16pol.do centro de um furo ao centro do outro furo.
   3. 5-1/8pol. a partir da extremidade do painel ao centro do furo.

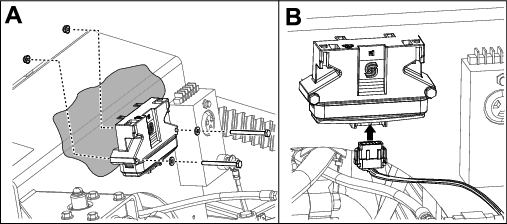

2. Prenda o microprocessador ao painel (Figure 2) utilizando dois parafusos (x 2pol.), 2 anilhas e 2 porcas (pol.) como se mostra na Caixa A de Figure 4.

3. Ligue a cablagem no microprocessador como se mostra na Caixa B de Figure 4.



   Figure 4

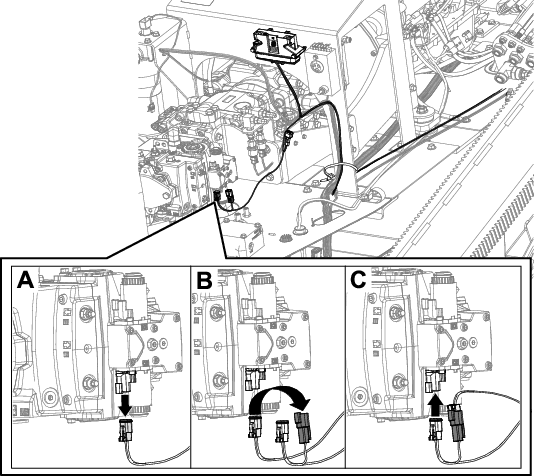

1. Ligar a cablagem bomba hidrosttica.

2. Retire a cablagem atual da bomba hidrosttica (Caixa A de Figure 5).

3. Ligue a cablagem atual nova cablagem (Caixa B de Figure 5).

4. Instale o conector da nova cablagem na bomba hidrosttica (Caixa C de Figure 5).



   Figure 5

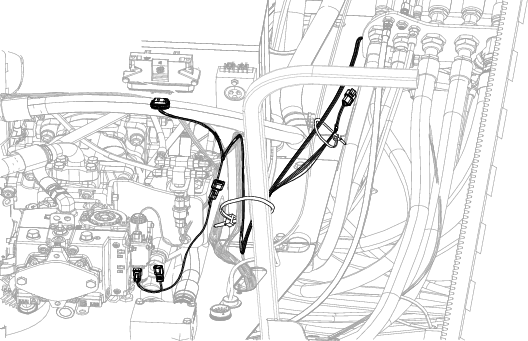

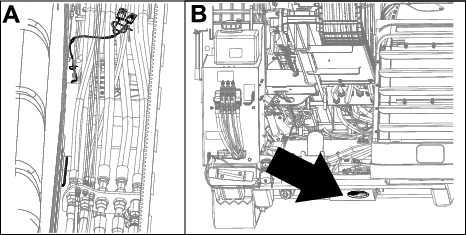

Encaminhe a cablagem ao longo da estrutura com as cablagens atuais (Figure 6 e Figure 7).

Figure 6

Figure 7

1. Localize o transdutor por baixo do anteparo, mesmo por cima da unidade de envio do depsito de combustvel (Figure 7).

2. Desligue a cablagem da unio do transdutor (Caixa A de Figure 8).

3. Retire o conjunto do transdutor e unio atualmente instalado (Caixa A de Figure 8).

4. Instale a tampa na porta (Caixa B de Figure 8).

5. Mova as cablagens atuais sobre a estrutura e ligue nova cablagem (Caixa C de Figure 8).

6. Prenda a cablagem utilizando braadeiras de cabos.

Figure 8

Figure 9

Instalar o transdutor

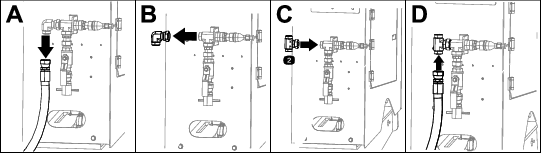

1. Retire o tubo da unio na soldadura de controlo traseiro (Caixa A de Figure 10).



   Figure 10

2. Retire a unio na soldadura de controlo traseiro (Caixa B de Figure 10).

3. Retire a unio em T na soldadura de controlo traseiro (Caixa C de Figure 10).

4. Instale o tubo na unio em T (Caixa D de Figure 10).

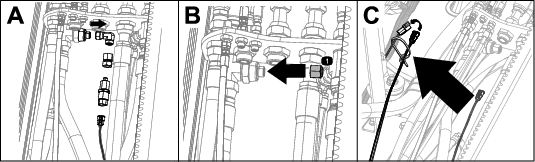

5. Instale a unio removida em 2, mostrada na Caixa B de Figure 10 (Caixa A de Figure 11).



   Figure 11

6. Instale o redutor e anis de reteno (Caixa B de Figure 11).

7. Instale o conjunto do transdutor removido em 3 de Desligar o transdutor (Caixa C de Figure 11).

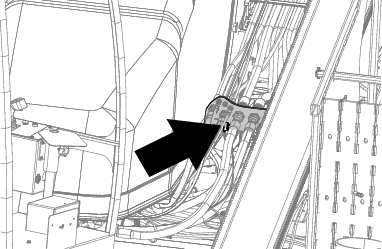

8. Encaminhe a cablagem ao longo das cablagens atuais sobre o transdutor (Figure 12).



   Figure 12

9. Se a cablagem no encaixar no transdutor, ligue a cablagem e transdutor utilizando o adaptador (Figure 13).



   Figure 13

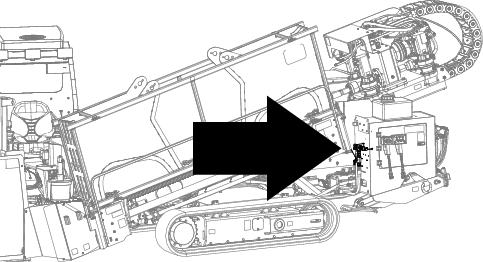

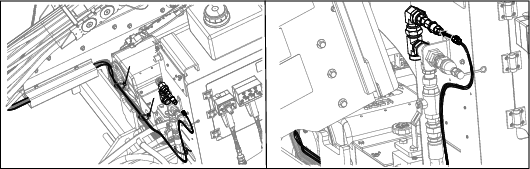

Encaminhe a cablagem para o sensor da bomba de lama (Caixas A e B de Figure 14) na traseira da mquina.

Figure 14

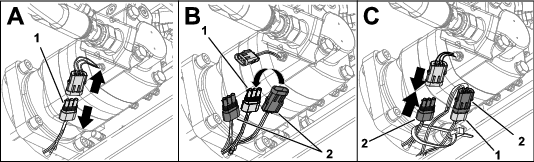

1. Desligue a cablagem atual (Caixa A de Figure 15).

2. Ligue a cablagem atual nova cablagem (Caixa B de Figure 15).

3. Ligue a nova cablagem ao sensor da bomba de lama (Caixa C de Figure 15).

Figure 15

1. Cablagem atual
2. Nova cablagem
