Hastighetsreglagesats fr borrvtskepump

Important: Dra inte kablaget nra rrliga delar dr det kan komma i klm eller g av.

Figure 1

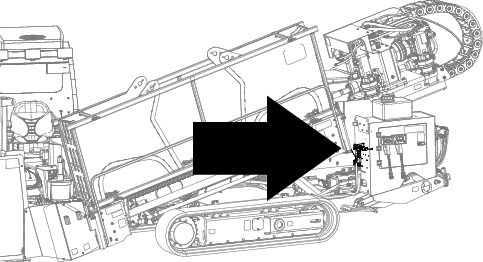

Kablageversikt

Figure 2

Plats fr mikroprocessorns montering

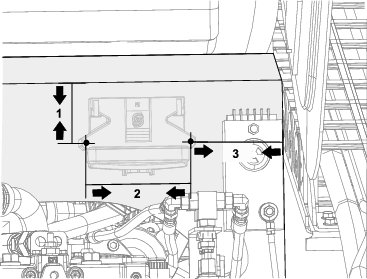

1. Borra tv hl i panelen (Figure 2) med hjlp av mtten i Figure 3.



   Figure 3

   1. 8,9 cm frn den vre kanten till mitten av hlet.
   2. 13,8tum frn mitten av det frsta hlet till mitten av det andra hlet.
   3. 13cm frn kanten p panelen till mitten av hlet.

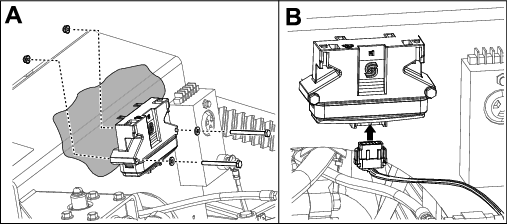

2. Fst mikroprocessor vid panelen (Figure 2) med tv skruvar (1/4x 23/4tum), tv brickor och tv muttrar (1/4tum) enligt ruta A i Figure 4.

3. Anslut kablaget till mikroprocessor enligt ruta B i Figure 4.



   Figure 4

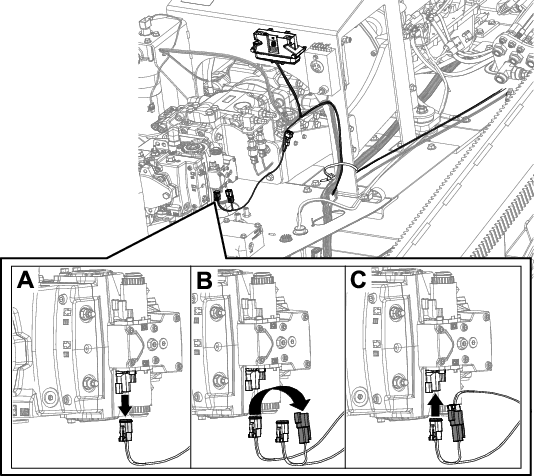

1. Dra kablaget till den hydrostatiska pumpen.

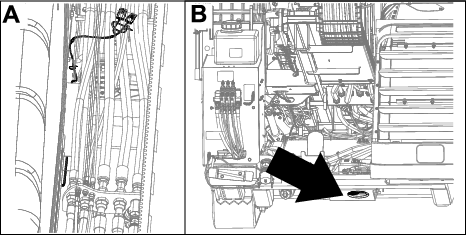

2. Ta bort det befintliga kablaget frn den hydrostatiska pumpen (ruta A i Figure 5).

3. Anslut det befintliga kablaget till det nya kablaget (ruta B i Figure 5).

4. Montera den nya kablagekontakten p den hydrostatiska pumpen (ruta C i Figure 5).



   Figure 5

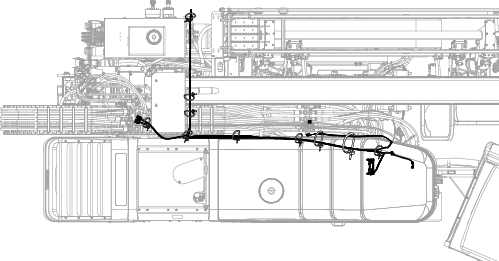

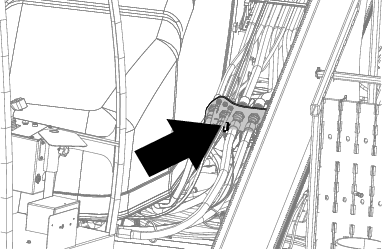

Dra kablaget lngs ramen tillsammans med det befintliga kablaget (Figure 6 och Figure 7).

Figure 6

Figure 7

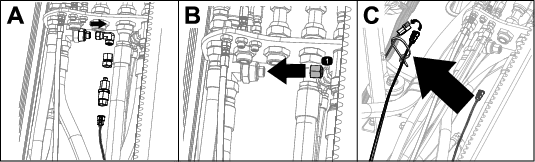

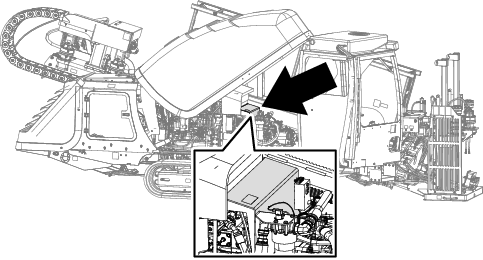

1. Lokalisera omvandlaren under motorvggen, precis ovanfr brnsletankens sndarenhet (Figure 7).

2. Lossa kablaget frn omkopplarens koppling (ruta A i Figure 8).

3. Ta bort omvandlarmonteringen och den befintliga kopplingen (ruta A i Figure 8).

4. Montera hatten p porten (ruta B i Figure 8).

5. Flytta ver det befintliga kablaget till ramen och anslut det till det nya kablaget (ruta C i Figure 8).

6. Fst kablaget med kabelband.

Figure 8

Figure 9

Montera omvandlaren

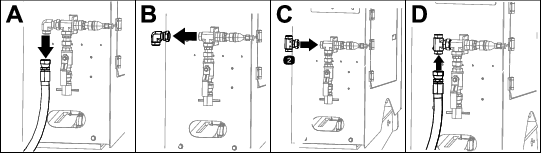

1. Ta bort slangen frn kopplingen p den bakre styrsvetsningen (ruta A i Figure 10).



   Figure 10

2. Ta bort kopplingen frn den bakre styrsvetsningen (ruta B i Figure 10).

3. Montera T-stycket p den bakre styrsvetsningen (ruta C i Figure 10).

4. Anslut slangen till T-stycket (ruta D i Figure 10).

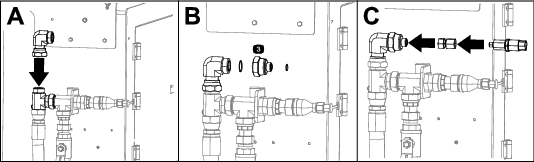

5. Montera kopplingen som togs bort i 2, enligt ruta B i Figure 10 (ruta A i Figure 11).



   Figure 11

6. Montera reducerstycket och O-ringarna (ruta B i Figure 11).

7. Montera omvandlarmonteringen som togs bort i 3 av Koppla frn omkopplaren (ruta C i Figure 11).

8. Dra kablaget lngs det befintliga kablaget ver till omvandlaren (Figure 12).



   Figure 12

9. Om kablaget inte passar i omvandlaren ansluter du kablaget och omvandlaren med hjlp av adaptern (Figure 13).



   Figure 13

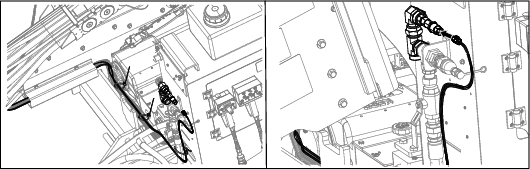

Dra kablaget till borrvtskepumpens sensor (ruta A och B i Figure 14) baktill p maskinen.

Figure 14

1. Koppla loss det befintliga kablaget (ruta A i Figure 15).

2. Anslut det befintliga kablaget till det nya kablaget (ruta B i Figure 15).

3. Anslut det nya kablaget till borrvtskepumpens sensorn (ruta C i Figure 15).

Figure 15

1. Befintligt kablage
2. Nytt kablage
