Power Max® 826 OXE -lumilinko

Model No. 38815-Serial No. 400000000 and Up

Johdanto

Tämä kone on tarkoitettu kotikäyttöön. Se on suunniteltu pääasiassa lumen linkoamiseen keinopäällystetyiltä pinnoilta, kuten ajoteiltä ja jalkakäytäviltä, sekä muilta asuinkiinteistöjen ja kaupallisten kiinteistöjen liikenteeseen käytetyiltä alueilta. Sitä ei ole tarkoitettu muun aineksen kuin lumen linkoamiseen eikä sorapintojen puhdistamiseen.

Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa suoraan yhteyden Toroon osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyvää materiaalia, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää tuotteen malli- ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

g016493

Kuva 1

  1. Malli ja sarjanumerokilpi

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asianmukaisten eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Important: Jos tätä konetta käytetään yli 1 500 m:n korkeudessa pitkäkestoisesti, korkean ilmanalan sarjan on oltava asennettuna, jotta moottori täyttää CARB/EPA-päästömääräykset. Korkean ilmanalan sarja parantaa moottorin suorituskykyä ja estää sytytystulppien likaantumisen, käynnistysvaikeudet ja päästöjen lisääntymisen. Kun sarja on asennettu, kiinnitä korkean ilmanalan kilpi koneen sarjanumerokilven viereen. Ota yhteys valtuutettuun Toro-huoltoliikkeeseen oikean korkean ilmanalan sarjan ja korkean ilmanalan kilven saamiseksi. Etsi lähin huoltoliike sivustoltamme osoitteessa www.Toro.com tai ota yhteys Toro Customer Care Department -asiakaspalveluun, jonka numero(t) on lueteltu päästöjärjestelmän takuulauselmassa (Emission Control Warranty Statement).Poista sarja moottorista ja palauta moottori alkuperäisiin tehdasmäärityksiin, kun konetta käytetään alle 1 500 m:n korkeudessa. Älä käytä korkeaa ilmanalaa varten muunnettua moottoria alhaisemmassa ilmanalassa. Muuten moottori voi ylikuumentua ja vaurioitua.Jos et ole varma, onko kone muunnettu korkeaa ilmanalaa varten, katso, onko siinä seuraavaa kilpeä (Kuva 3).

decal127-9363

Kuva 3

Tämä kipinäsytytysjärjestelmä on Kanadan ICES-002-standardin mukainen

Turvaohjeet

Yleinen turvallisuus

Tämä kone on ANSI B71.3 -vaatimusten mukainen.

  • Lue ja sisäistä tämän käyttöoppaan sisältö, ennen kuin käynnistät moottorin. Huolehdi siitä, että kaikki tuotteen käyttäjät tietävät, miten tuotetta käytetään, ja ymmärtävät varoitukset.

  • Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.

  • Älä käytä konetta ilman kaikkia paikallaan olevia ja toimivia suojuksia ja muita suojalaitteita.

  • Pysy etäällä heittoaukosta. Pidä sivulliset turvallisen matkan päässä koneesta.

  • Älä päästä lapsia käyttöalueelle. Älä anna lasten käyttää konetta.

  • Sammuta moottori ennen tukoksen poistamista koneesta ja koneen huoltoa tai tankkausta.

Lisää turvallisuusohjeita on tämän oppaan eri kohdissa.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal120-9805

120-9805

  1. Työnnä avain virtalukkoon.
  2. Paina käsisyöttöpumppua kolme kertaa.
  3. Kytke rikastin.
  4. Vedä narukäynnistimestä.
  5. Vapauta rikastin, kun moottori on käynnistynyt.
decal121-1239

121-1239

Osanro 121-1215

  1. Loukkaantumisvaara (siipipyörä): Älä laita kättä suppiloon. Sammuta moottori ennen kuin poistut käyttäjän paikalta. Käytä työkalua suppilon tyhjentämiseen.
decal121-6817

121-6817

  1. Loukkaantumisvaara, siipipyörä ja kierukkaterä: pidä sivulliset turvallisen etäisyyden päässä lumilingosta.
decal121-6823

121-6823

  1. Nopea
  2. Nopeudet eteenpäin
  3. Hidas
  4. Peruutusnopeudet
decal131-6487

131-6487

  1. Moottorin sammutus
  2. Hidas
  3. Nopea
decal121-1240

121-1240

Osanro 120-7194

  1. Vetopyörä – kytke puristamalla vipua; vapauta vapauttamalla vipu.
  2. Vaara – lue käyttöopas.
  3. Loukkaantumisvaara (siipipyörä): Älä laita kättä suppiloon. Sammuta moottori ennen kuin poistut käyttäjän paikalta. Käytä työkalua suppilon tyhjentämiseen.
  4. Siipipyörän aiheuttama loukkaantumisvaara: pysy etäällä liikkuvista osista. Irrota virta-avain ja lue ohjeet ennen kunnostus- tai huoltotöitä.
  5. Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä lumilingosta.
  6. Kierukkaterän/siipipyörän käyttö – kytke puristamalla vipua; kytke irti vapauttamalla vipu.

Käyttöönotto

Yläkahvan asennus

Vaiheeseen tarvittavat osat:

Kahvapultti2
Jousialuslaatta2
Lukkomutteri2

Note: Älä irrota kuminauhaa kaapeleista, ennen kuin olet asentanut yläkahvan.

  1. Nosta ja käännä yläkahvaa ja sijoita se alakahvan yläpuolelle (Kuva 4).

  2. Asenna kaksi kahvapulttia, kaksi jousialuslaattaa ja kaksi lukkomutteria alakahvan reikiin (Kuva 4).

    g019003

    Kuva 4

Suppilon asennus

Vaiheeseen tarvittavat osat:

Mutteri2
Lukkopultti2
Litteä aluslaatta2

  1. Asenna suppilo runkoon ja kohdista heittosuppilon kiinnike suppilon tukeen.

    g019379

    Kuva 5

    1. Lukkopultti
    2. Litteä aluslaatta
    3. Mutteri

  2. Kiinnitä heittosuppilon kiinnike kahdella pultilla, kahdella mutterilla ja kahdella litteällä aluslaatalla.

Vetopyörän vivuston asennus

Vaiheeseen tarvittavat osat:

Sokka2
Litteä aluslaatta3

  1. Aseta tangon alapää nostovarteen siten, että nopeudensäätötangon kaareva pää osoittaa taaksepäin (Kuva 6).

    g019004

    Kuva 6

  2. Kiinnitä nopeudensäätötangon alapää paikalleen aluslaatalla ja sokalla (Kuva 6).

  3. Aseta litteä aluslaatta keskiötappiin (Kuva 7).

    g006528

    Kuva 7

    1. Nopeudenvalitsimen vipu
    2. Keskiötappi
    3. Sisempi aluslaatta
    4. Ulompi aluslaatta

  4. Siirrä nopeudenvalitsimen vipu asentoon R2.

  5. Käännä alempi nostovarsi kokonaan ylöspäin (vastapäivään) kuvan mukaisesti (Kuva 8).

    g019378

    Kuva 8

  6. Nosta nopeudensäätötankoa ja aseta keskiötappi nopeudenvalitsimen vivussa olevaan reikään (Kuva 7).

    Note: Jos keskiötappi ei sovi reikään, kun nostat nopeudensäätötankoa, käännä keskiötappia ylös- tai alaspäin nopeudensäätötangossa, kunnes se sopii reikään.

  7. Kiinnitä keskiötappi ja nopeudensäätötangon yläpää paikalleen aluslaatalla ja sokalla.

    Note: Asennus on helpompaa, jos katsot nopeudenvalitsimessa olevaan aukkoon (Kuva 9).

    g006527

    Kuva 9

    1. Nopeudenvalitsin

Suppilon ohjaustangon asennus

Vaiheeseen tarvittavat osat:

Lukkopultti2
Lukkomutteri2

  1. Avaa Quick Stick® ja käännä sitä niin, että se on pystyssä ja keskellä.

  2. Paina sinistä liipaisimen päätä alas ja pidä sitä alhaalla samalla kun vedät vivun kokonaan taaksepäin.

    Note: Heittosuppilon ja suuntaimen tulee osoittaa eteenpäin. Jos näin ei ole, pidä sinistä liipaisimen päätä alhaalla (mutta älä liikuta Quick Stickiä) ja käännä heittosuppiloa, kunnes ne osoittavat eteenpäin.

  3. Kohdista suppilon pitkän ohjaustangon litteä takaosa ohjauspaneelin etuosasta lähtevän lyhyen tangon litteän etuosan kanssa siten, että ne ovat sisäkkäin (Kuva 10).

    g000989

    Kuva 10

    1. Lyhyt tanko
    2. Suppilon pitkä ohjaustanko

  4. Työnnä tangon etupäätä suppilon hammaspyörän suojuksen takana olevaan aukkoon, kunnes se liukuu paikalleen suppilon hammaspyörään (Kuva 11).

    g018885

    Kuva 11

  5. Kohdista tankojen sisäkkäin olevien päiden reiät ja aseta lyhyen tangon läpi kaksi lukkopulttia (irto-osien pussista) koneen vasemmalta puolelta (käyttäjän paikalta käsin katsottuna).

  6. Aseta suuntaimen kaapelia kannattava kaapelipuristin etummaiseen lukkopulttiin ja kiinnitä lukkopultit paikoilleen lukkomuttereilla (irto-osien pussista) (Kuva 12).

    g000991

    Kuva 12

    1. Kaapelipuristin
    2. Suuntaimen kaapeli

  7. Pidä liipaisimen sinistä päätä alhaalla ja varmista, että suppilo ja suuntain toimivat oikein kääntämällä Quick Stickiä ympäri.

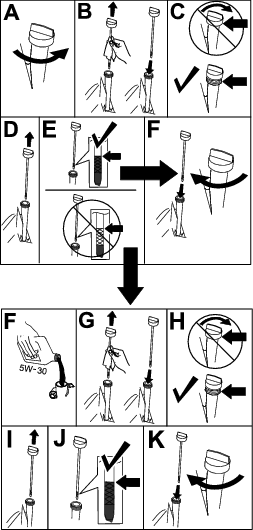

Moottorin öljymäärän tarkistus

Note: Koneen moottorin kampikammioon on lisätty öljyä tehtaalla. Tarkista ennen moottorin käynnistämistä moottoriöljyn taso ja lisää öljyä tarvittaessa.

Katso kohta Moottorin öljymäärän tarkistus.

Rengaspaineen säätö

g210347g214946

Kuva 13

Jalasten ja työntölevyn tarkistus

Katso Jalasten ja työntölevyn tarkistus ja säätö.

Vetopyörän toiminnan tarkistaminen

Varoitus

Jos vetopyörää ei ole säädetty oikein, lumilinko saattaa liikkua väärään suuntaan ja aiheuttaa tapaturman ja/tai omaisuusvahinkoja.

Tarkista vetopyörä huolellisesti ja säädä tarvittaessa oikein.

Note: Tarkista vetopyörän toiminta: aktivoi itseveto-ominaisuus kiinnittämällä pyörät akseliin. Katso kohta Vetokaapelin tarkistus ja säätö.

  1. Käynnistä moottori. Katso Moottorin käynnistys.

  2. Siirrä nopeudenvalitsin asentoon R1. Katso kohta Nopeudenvalitsimen käyttö.

  3. Purista vasen vipu (vetovipu) kädensijaa vasten (Kuva 14).

    g001011

    Kuva 14

    Lumilingon pitäisi liikkua taaksepäin. Jos lumilinko ei liiku tai se liikkuu eteenpäin, toimi seuraavasti:

    1. Vapauta vetovipu ja sammuta moottori.

    2. Irrota keskiötappi nopeudenvalitsimen vivusta (Kuva 7).

    3. Kierrä keskiötappia alaspäin (myötäpäivään) nopeudensäätötangossa (Kuva 7).

    4. Kiinnitä keskiötappi nopeudenvalitsimen vipuun (Kuva 7).

  4. Vapauta vetovipu.

  5. Siirrä nopeudenvalitsin asentoon 1. Katso kohta Nopeudenvalitsimen käyttö.

  6. Purista vasen vipu (vetovipu) kädensijaa vasten (Kuva 14).

    Lumilingon pitäisi liikkua eteenpäin. Jos lumilinko ei liiku tai se liikkuu taaksepäin, toimi seuraavasti:

    1. Vapauta vetovipu ja sammuta moottori.

    2. Irrota keskiötappi nopeudenvalitsimen vivusta (Kuva 7).

    3. Kierrä keskiötappia ylöspäin (vastapäivään) nopeudensäätötangossa (Kuva 7).

    4. Kiinnitä keskiötappi nopeudenvalitsimen vipuun (Kuva 7).

  7. Jos teit säätöjä, toista tätä toimenpidettä, kunnes säätöjä ei enää tarvita.

Important: Jos lumilinko liikkuu, kun vetovipu on vapaana, tarkista vetokaapeli (katso kohta Vetokaapelin tarkistus ja säätö) tai vie lumilinko valtuutettuun huoltoliikkeeseen huollettavaksi.

Laitteen yleiskatsaus

g018887

Kuva 15

  1. Kädensija (2)
  2. Kierukkaterän/siipipyörän vipu
  3. Nopeudenvalitsimen vipu
  4. Heittosuppilon Quick Stick® -ohjaustanko
  5. Vetovipu
  6. Polttoainesäiliön korkki
  7. Öljyntäyttöputki/mittatikku
  8. Suppilon suuntain
  9. Heittosuppilo
  10. Työntölevy
  11. Kierukkaterä
  12. Jalas (2)
  13. Sähkökäynnistyspainike
  14. Sähkökäynnistysliitäntä
  15. Lumenpoistotyökalu
g016500

Kuva 16

  1. Käsisyöttöpumppu
  2. Virtalukko
  3. Rikastin
  4. Polttoaineen sulkuventtiili
  5. Kaasuvipu
  6. Öljyntyhjennystulppa
  7. Narukäynnistimen kahva
g004217

Kuva 17

  1. Lumenpoistotyökalu (kiinni kahvassa)

Käyttö

Ennen käyttöä

Turvallisuus ennen käyttöä

  • Vain sähkökäynnistimellä varustetut mallit: Käytä käyttöoppaan mukaisia jatkojohtoja ja pistorasioita. Tarkista virtajohto huolellisesti ennen sen kytkemistä virtalähteeseen. Jos johto on vaurioitunut, älä käytä sitä. Vaihda vaurioitunut johto. Irrota virtajohto aina, kun lumilinkoa ei käynnistetä.

  • Pukeudu aina riittävän lämpimästi, kun käytät konetta. Käytä tukevia ja luistamattomia jalkineita, jotka parantavat pitoa liukkaalla alustalla. Älä käytä löysiä vaatteita, jotka saattavat tarttua liikkuviin osiin.

  • Käytä laitteen käytön, säätöjen ja korjauksen aikana aina silmäsuojia, sillä laite voi singota ilmaan esineitä.

  • Tarkasta huolellisesti alue, jolla konetta on tarkoitus käyttää, ja poista kaikki kynnysmatot, pulkat, laudat, johdot ja muut esineet.

  • Jos jokin suojus, turvalaite tai kilpi on vahingoittunut, epäselvä tai kadonnut, korjaa tai vaihda se ennen laitteen käyttämistä. Kiristä myös löysällä olevat kiinnittimet.

Hengenvaara

Polttoaine on hyvin tulenarkaa ja räjähdysherkkää. Polttoaineen aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja.

  • Aseta säiliö ja/tai lumilinko maahan ennen polttoaineen lisäystä. Älä aseta niitä ajoneuvoon tai minkään esineen päälle. Muutoin staattinen purkaus voi sytyttää polttoaineen.

  • Täytä polttoainesäiliö ulkona, moottorin ollessa kylmänä. Pyyhi läikkynyt polttoaine pois.

  • Älä käsittele polttoainetta tupakoidessasi tai avotulen tai kipinöiden lähellä.

  • Säilytä polttoainetta sille hyväksytyssä säiliössä ja poissa lasten ulottuvilta.

  • Älä kallista konetta eteenpäin tai taaksepäin, kun säiliössä on polttoainetta, sillä muuten polttoainetta voi vuotaa koneesta.

Polttoainesäiliön täyttö

  • Moottori toimii parhaiten, kun käytetään vain puhdasta ja uutta (korkeintaan 30 päivää vanhaa) lyijytöntä bensiiniä, jonka tieoktaaniluku (pumppuoktaaniluku) on vähintään 87 (RON + MON / 2).

  • Happipitoisia lisäaineita (enintään 10 % etanolia tai 15 % MTBE:tä) sisältävää polttoainetta voidaan käyttää.

  • Etanoliseosbensiiniä, jossa on enemmän kuin 10 tilavuusprosenttia etanolia (kuten E15 tai E85), ei saa käyttää. Tämä voi aiheuttaa toimintaongelmia tai moottorivaurioita, joita takuu ei ehkä kata.

  • Metanolia sisältävää bensiiniä ei saa käyttää.

  • Älä säilytä polttoainetta talven yli polttoainesäiliössä tai -astioissa, ellei polttoaineeseen ole lisätty stabilointiainetta.

  • Bensiiniin ei saa lisätä öljyä.

Älä täytä polttoainetta polttoainesäiliön alaosan yli (Kuva 18).

g214834

Kuva 18

Note: Parhaiden tulosten saamiseksi osta polttoainetta ainoastaan 30 päivän arvioidun kulutuksen vaatima määrä. Muutoin ostettuun polttoaineeseen täytyy ehkä lisätä polttoaineen stabilointiainetta, jotta se pysyy tuoreena kuusi kuukautta.

Käytön aikana

Turvallisuus käytön aikana

  • Pyörivä kierukkaterä voi vammauttaa kädet tai jalat. Pysy kahvojen takana ja kaukana heittoaukosta lumilinkoa käyttäessäsi. Pidä kasvot, kädet, jalat ja muut kehon osat ja vaatteet etäällä liikkuvista tai pyörivistä osista.

  • Älä suuntaa heittoa ihmisiä kohti tai alueille, joilla voi aiheutua omaisuusvahinkoja.

  • Varo, ettet liukastu tai kaadu. Varmista, että pysyt pystyssä, ja pidä kahvoista kunnolla kiinni. Käytä laitetta kävellen, älä juokse.

  • Noudata erittäin suurta varovaisuutta käyttäessäsi laitetta rinteillä.

  • Älä koskaan käytä lumilinkoa, jos näkyvyys on huono tai on liian hämärää.

  • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumaavien aineiden vaikutuksen alaisena.

  • Katso taaksesi ja ole varovainen, kun peruutat lumilinkoa.

  • Kytke virta pois kierukkaterästä, kun laitteella ei lingota.

  • Noudata erittäin suurta varovaisuutta käyttäessäsi laitetta hiekoitetuilla ajoväylillä, jalkakäytävillä tai teillä tai ylittäessäsi niitä. Varo piilossa olevia vaaratekijöitä ja liikennettä.

  • Älä koskaan tee mitään säätöjä moottorin käydessä.

  • Jos laite on osunut johonkin esineeseen, sammuta moottori, irrota virta-avain (vain sähkökäynnistimellä varustetut mallit) ja tarkasta kone perusteellisesti vaurioiden varalta. Korjaa vauriot, ennen kuin käynnistät koneen ja jatkat sen käyttöä.

  • Jos lumilinko alkaa täristä epänormaalisti, sammuta moottori ja etsi tärinän syy.

  • Älä käytä moottoria sisällä, paitsi käynnistäessäsi sen ja siirtäessäsi lumilingon sisään tai ulos rakennuksesta. Avaa ulko-ovet. Pakokaasut ovat vaarallisia.

  • Älä ylikuormita konetta yrittämällä lingota lunta liian nopeasti.

  • Älä kosketa kuumaa moottoria tai äänenvaimenninta.

Moottorin käynnistys

  1. Moottorin öljymäärän tarkistus Katso kohta Moottorin öljymäärän tarkistus.

  2. Avaa polttoaineventtiili kiertämällä sitä vastapäivään 1/4 kierrosta (Kuva 19).

    g016512

    Kuva 19

  3. Työnnä virta-avain kokonaan virtalukkoon (Kuva 20).

    g016498

    Kuva 20

    1. Virta-avain

  4. Paina käsisyöttöpumppua lujasti peukalolla alla olevan taulukon mukaisesti ja pidä sitä painettuna sekunnin ajan aina ennen vapauttamista (Kuva 21).

    g037221

    Kuva 21

    LämpötilaEhdotettu painallusten määrä
    –23 °C ja sitä lämpimämpi3
    Alle –23 °C6

  5. Käännä rikastin RIKASTUS-asentoon (Kuva 22).

    g016501

    Kuva 22

  6. Siirrä kaasuvipu NOPEA-asentoon (Kuva 23).

    g016504

    Kuva 23

  7. Käynnistä laite vetämällä narukäynnistintä tai painamalla sähkökäynnistyspainiketta (Kuva 24).

    g215361

    Kuva 24

    1. Sähkökäynnistyspainike
    2. Sähkökäynnistimen liitäntä
    3. Narukäynnistimen kahva

    Note: Sähkökäynnistintä käytettäessä (vain sähkökäynnistimellä varustetut mallit) virtajohto on kytkettävä ensin liittimeen ja sitten pistorasiaan. Käytä ainoastaan UL-hyväksyttyä 16 gaugen jatkojohtoa, joka soveltuu ulkokäyttöön ja on enintään 15 metriä pitkä.

    Vaara

    Virtajohto voi vaurioitua ja aiheuttaa sähköiskun tai tulipalon.

    Tarkasta virtajohto huolellisesti ennen laitteen käyttöä. Jos johto on vaurioitunut, älä käytä sitä. Vaihda tai korjaa vaurioitunut johto välittömästi. Kysy lisätietoja valtuutetusta huoltoliikkeestä.

    Important: Käytä sähkökäynnistintä lyhyissä jaksoissa (viisi sekuntia kerrallaan, viiden sekunnin tauko käynnistysyritysten välillä), jotta se ei vaurioidu. Käytä sähkökäynnistintä enintään kymmenen kertaa. Jos moottori ei vieläkään käynnisty, toimita laite valtuutettuun huoltoliikkeeseen.

  8. Irrota virtajohto ensin sähköpistorasiasta ja sitten koneesta (vain sähkökäynnistimellä varustetut mallit).

  9. Anna moottorin lämmetä ja siirrä sitten rikastin asteittain Käynnissä-asentoon. Odota ennen rikastimen säätöä, että moottori käy tasaisesti.

    Varoitus

    Jos lumilingon virtajohto jätetään kiinni virtaliitäntään, joku voi vahingossa käynnistää sen ja aiheuttaa tapaturman tai omaisuusvahingon.

    Irrota virtajohto aina, kun lumilinkoa ei käytetä.

Moottorin sammutus

  1. Siirrä kaasu HIDAS-asentoon ja sitten PYSäYTYS-asentoon (Kuva 25). Moottori voidaan sammuttaa myös vetämällä virta-avain ulospäin keskiasentoon.

    g016505

    Kuva 25

  2. Odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

  3. Poista virta-avain, jotta moottori ei käynnisty tahattomasti.

  4. Sulje polttoaineventtiili kääntämällä sitä myötäpäivään (Kuva 26).

    g016499

    Kuva 26

  5. Vedä narukäynnistintä kolme tai neljä kertaa.

    Note: Tämä estää narukäynnistimen jäätymisen.

Vetopyöräkäyttö

Varoitus

Jos vetopyörää ei ole säädetty oikein, lumilinko saattaa liikkua väärään suuntaan ja aiheuttaa tapaturman ja/tai omaisuusvahinkoja.

Tarkista vetopyörä huolellisesti ja säädä tarvittaessa oikein. Lisätietoja on kohdassa Vetokaapelin tarkistus ja säätö.

Important: Jos lumilinko liikkuu, kun vetovipu on vapaana, tarkista vetokaapeli (katso kohta Vetokaapelin tarkistus ja säätö) tai vie lumilinko valtuutettuun huoltoliikkeeseen huollettavaksi.

  1. Kytke vetopyöräkäyttö puristamalla vasenta vipua (vetovipua) kädensijaa kohti (Kuva 27).

    g001011

    Kuva 27

  2. Kytke vetopyörä irti vapauttamalla vetovipu.

Nopeudenvalitsimen käyttö

Nopeudenvalitsimessa on kuusi vaihdetta eteenpäin ja kaksi vaihdetta taaksepäin. Vaihda nopeutta vapauttamalla vetovipu ja siirtämällä nopeudenvalitsin haluttuun asentoon (Kuva 28). Vipu lukittuu loveen kunkin vaihteen kohdalla.

g001012

Kuva 28

Kierukkaterä/siipipyöräkäyttö

  1. Kytke kierukkaterä-/siipipyöräkäyttö päälle puristamalla oikeaa (kierukkaterän/siipipyörän) vipua kädensijaa kohti (Kuva 29).

    g001013

    Kuva 29

  2. Pysäytä kierukkaterä ja siipipyörä vapauttamalla oikeanpuoleinen vipu.

    Important: Kun sekä kierukkaterän/siipipyörän vipu että vetovipu ovat käytössä, vetovipu lukitsee kierukkaterän/siipipyörän vivun, jolloin oikea käsi jää vapaaksi. Saat vapautettua kummankin vivun vapauttamalla vasemmanpuoleisen vivun eli vetovivun.

  3. Jos kierukkaterä ja siipipyörä jatkavat pyörimistä kierukkaterän/siipipyörän vivun vapauttamisen jälkeen, älä käytä lumilinkoa. Tarkista kierukkaterän/siipipyörän kaapeli (katso kohta Kierukkaterän/siipipyörän kaapelin tarkistus ja säätö) ja säädä tarvittaessa. Muussa tapauksessa vie lumilinko valtuutetulle jälleenmyyjälle huollettavaksi.

    Vaara

    Jos kierukkaterä ja siipipyörä jatkavat pyörimistä kierukkaterän/siipipyörän vivun vapauttamisen jälkeen, voit vahingoittaa itseäsi tai muita vakavasti.

    Älä käytä lumilinkoa. Vie se valtuutettuun huoltoliikkeeseen huollettavaksi.

Quick Stick® -sauvan käyttö

Työnnä liipaisimen sininen pää alas ja pidä sitä alhaalla, jotta voit käyttää Quick Stickiä heittosuppilon ja suppilon suuntaimen ohjaamiseen. Kun vapautat liipaisimen pään, heittosuppilo ja suppilon suuntain lukittuvat paikoilleen (Kuva 30).

g001014

Kuva 30

Heittosuppilon liikuttaminen

Paina liipaisimen sininen pää alas, pidä sitä painettuna ja liikuta Quick Stickiä vasemmalle, niin heittosuppilo liikkuu vasemmalle. Liikuttamalla Quick Stickiä oikealle heittosuppilo liikkuu oikealle (Kuva 31).

g018894

Kuva 31

Suppilon suuntaimen liikuttaminen

Paina liipaisimen sinistä päätä alas, pidä sitä painettuna ja liikuta Quick Stickiä eteenpäin, niin suppilon suuntain laskeutuu. Liikuttamalla Quick Stickiä taaksepäin suppilon suuntain nousee (Kuva 32).

g001016

Kuva 32

Heittosuppilon tukoksen poistaminen

Vaara

Jos kierukkaterä/siipipyörä pyörii, mutta heittosuppilosta ei tule lunta, heittosuppilo saattaa olla tukossa.

Älä poista tukosta heittosuppilosta käsillä. Tästä voi olla seurauksena loukkaantuminen.

  • Kun selvität heittosuppilon tukosta, pysy käyttäjän paikalla ja vapauta vasemmanpuoleinen vipu (vetovipu). Anna kierukkaterän/siipipyörän käydä ja nosta lumilingon etuosaa muutama sentti maan pinnasta painamalla kahvoja alaspäin. Nosta sitten kahvat nopeasti, jotta lumilingon etuosa tömähtää maahan. Toista tarvittaessa, kunnes heittosuppilosta ryöppyää lunta.

  • Jos heittosuppilon tukos ei selviä laitteen etuosaa tömäyttämällä, sammuta moottori, odota kaikkien liikkuvien osien pysähtymistä ja käytä lumenpoistotyökalua.

    Important: Heittosuppilon tukoksen poistaminen tömäyttämällä saattaa liikuttaa jalaksia. Säädä jalakset ja kiristä jalasten pultit tiukasti. Katso kohta Jalasten ja työntölevyn tarkistus ja säätö.

Käyttövihjeitä

Hengenvaara

Kun lumilinko on käytössä, siipipyörä ja kierukkaterä voivat pyöriessään aiheuttaa vakavia vammoja käsiin ja jalkoihin.

  • Sammuta moottori ja odota kaikkien liikkuvien osien pysähtymistä, ennen kuin säädät, puhdistat, tutkit tai korjaat konetta tai jäljität vikaa. Irrota myös sytytystulpan johto ja pidä se irti tulpasta vahinkokäynnistyksen estämiseksi.

  • Poista tukos heittosuppilosta. Katso kohta Heittosuppilon tukoksen poistaminen. Poista tukos heittosuppilosta tarvittaessa lumenpoistotyökalulla. Älä käytä käsiä.

  • Pysy kahvojen takana ja kaukana heittoaukosta lumilinkoa käyttäessäsi.

  • Pidä kasvot, kädet, jalat ja muut kehon osat ja vaatteet piilossa olevien, liikkuvien tai pyörivien osien ulottumattomissa.

Vaara

Siipipyörä voi singota kiviä, leluja ja muita esineitä ja aiheuttaa siten vakavan tapaturman käyttäjälle tai sivullisille.

  • Siivoa puhdistettavalta alueelta kaikki esineet, jotka voivat joutua kierukkaterän sinkoamiksi.

  • Älä päästä lapsia ja lemmikkieläimiä käyttöalueelle.

  • Siirrä kaasuvipu aina NOPEA-asentoon lingotessasi.

  • Jos moottori hidastuu kuormitettuna tai jos renkaat lipsuvat, vaihda lumilingon vaihde pienemmäksi.

  • Jos lumilingon etuosa nousee, vaihda lumilingon vaihde pienemmäksi. Jos etuosa nousee edelleen, nosta kahvoista.

Käytön jälkeen

Turvallisuus käytön jälkeen

  • Jos polttoainesäiliössä on polttoainetta, älä varastoi konetta rakennukseen, jossa on palovaaran mahdollistavia tekijöitä, kuten kuumavesivaraajia, lämmittimiä, kuivausrumpuja jne. Anna moottorin jäähtyä, ennen kuin varastoit koneen suljettuun tilaan.

  • Jos kone varastoidaan 30 päivää pitemmäksi ajaksi, katso lisätietoja tarvittavista toimenpiteistä kohdasta Lumilingon valmistelu varastointia varten.

Jäätymisen estäminen käytön jälkeen

  • Talvisissa oloissa ohjauslaitteet ja liikkuvat osat saattavat jäätyä. Älä käytä liikaa voimaa yrittäessäsi käyttää jäätyneitä ohjauslaitteita. Jos ohjauslaitteiden tai osien käytössä on vaikeuksia, käynnistä moottori ja anna sen käydä muutaman minuutin ajan.

  • Anna moottorin käydä muutaman minuutin ajan lumilingon käytön jälkeen, jotta liikkuvat osat eivät jäädy. Kytke kierukkaterä/siipipyörä käyttöön lumen poistamiseksi kotelon sisältä. Käännä Quick Stickiä, ettei se jäädy. Sammuta moottori, odota, että kaikki liikkuvat osat ovat pysähtyneet, ja poista lumilingosta kaikki jää ja lumi.

  • Vedä narukäynnistimen kahvasta useita kertoja moottorin ollessa sammutettuna ja paina sähkökäynnistyspainiketta kerran, jotta narukäynnistin ja sähkökäynnistin eivät jäätyisi.

Kunnossapito

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

HuoltoväliHuoltotoimenpide
2 ensimmäisen käyttötunnin jälkeen
  • Tarkista vetokaapeli ja säädä tarvittaessa.
  • Tarkista kierukkaterän/siipipyörän kaapeli ja säädä tarvittaessa.
    		•
    5 ensimmäisen käyttötunnin jälkeen
  • Vaihda moottoriöljy.
    		•
    Aina ennen käyttöä tai päivittäin
  • Tarkista moottoriöljyn määrä ja lisää öljyä tarvittaessa.
    		•
    100 käyttötunnin välein
  • Vaihda sytytystulppa.
    		•
    Vuosittain
  • Tarkista jalakset ja työntölevy ja säädä tarvittaessa.
  • Tarkista vetokaapeli ja säädä tai vaihda tarvittaessa.
  • Tarkista kierukkaterän/siipipyörän kaapeli ja säädä tai vaihda tarvittaessa.
  • Tarkista kierukkaterän vaihteiston öljymäärä ja lisää öljyä tarvittaessa.
  • Vaihda moottoriöljy.
  • Voitele akseli.
    		•
    Vuosittain tai ennen varastointia
  • Tarkista renkaiden ilmanpaine ja täytä ne noin 1,16–1,37 baariin.
  • Tyhjennä bensiini polttoainesäiliöstä ja käytä moottoria polttoainesäiliön ja kaasuttimen kuivaamiseksi kauden päätyttyä.
  • Anna valtuutetun huoltoliikkeen tarkistaa ja vaihtaa vetopyörän käyttöhihna ja/tai kierukkaterän/siipipyörän käyttöhihna tarvittaessa.
    		•

    Important: Lisätietoja koneen kunnossapidosta ja huollosta on osoitteessa www.Toro.com.

    Huoltoturvallisuus

    Lue seuraavat varotoimenpiteet ennen koneen huoltamista:

    • Sammuta moottori ja irrota virta-avain aina ennen huoltoa, korjauksia ja säätöjä. Jos laitteeseen tarvitsee tehdä suurehkoja korjauksia, ota yhteys valtuutettuun huoltoon.

    • Tarkasta kaikkien kiinnittimien kireys säännöllisesti, jotta kone pysyy turvallisessa käyttökunnossa.

    • Älä muuta moottorin kierrosnopeuden säätimen asetuksia.

    • Käytä vain aitoja Toro-varaosia ja -lisävarusteita.

    Valmistelu huoltoa varten

    1. Siirrä laite tasaiselle alustalle.

    2. Sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

    3. Irrota sytytystulpan johto. Katso kohta Sytytystulpan vaihto.

    Moottorin öljymäärän tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista moottoriöljyn määrä ja lisää öljyä tarvittaessa.
    		•
    g215067g215041

    Kuva 33

    Jalasten ja työntölevyn tarkistus ja säätö

    HuoltoväliHuoltotoimenpide
    Vuosittain
  • Tarkista jalakset ja työntölevy ja säädä tarvittaessa.
    		•

    Tarkista jalakset ja työntölevy, jotta kierukkaterä ei kosketa kiveykseen tai karkeaan pintaan. Säädä jalaksia ja työntölevyä tarpeen mukaan kulumisen kompensoimiseksi.

    1. Tarkista rengaspaine. Katso kohta Rengaspaineen säätö.

    2. Löysää muttereita, jotka kiinnittävät jalakset kierukkaterän sivuihin, kunnes jalakset liukuvat ylös ja alas helposti.

      g019046

      Kuva 34

      1. 3 mm

      Important: Jalasten on tuettava kierukan teriä maanpinnan yläpuolella.

    3. Työntölevyn on oltava 3 mm irti maasta ja samansuuntainen tasaisen alustan kanssa.

      Note: Jos kiveyksessä on halkeamia tai se on karkea tai epätasainen, nosta työntölevyä jalaksia säätämällä. Säädä jalaksia sorapinnoilla alemmaksi, jotta lumilinko ei poimi maasta kiviä.

    4. Siirrä jalaksia alaspäin, kunnes ne ovat maanpinnan tasalla.

    5. Kiristä tiukasti mutterit, jotka kiinnittävät jalakset kierukkaterän sivuihin.

      Note: Jos jalakset löystyvät, ne voidaan säätää nopeasti pitämällä työntölevyä 3 mm:n korkeudella kiveyksestä ja säätämällä sitten jalakset alustan tasalle.

      Note: Jos jalakset kuluvat liiaksi, ne voidaan kääntää ympäri ja asettaa kulumaton puoli alustaa vasten.

    Vetokaapelin tarkistus ja säätö

    HuoltoväliHuoltotoimenpide
    2 ensimmäisen käyttötunnin jälkeen
  • Tarkista vetokaapeli ja säädä tarvittaessa.
    		•
    Vuosittain
  • Tarkista vetokaapeli ja säädä tai vaihda tarvittaessa.
    		•

    Jos lumilinko ei liiku eteenpäin tai taaksepäin tai se liikkuu, kun vetovipu vapautetaan, säädä vetokaapelia.

    Jos vasemmanpuoleinen kaapeli (vetokaapeli) ei ole kunnolla säädetty, toimi seuraavasti:

    1. Löysää vastamutteria.

    2. Kytke vetovipu ja pidä sitä paikallaan (Kuva 35).

      g001011

      Kuva 35

    3. Säädä jousen pituudeksi 5,5 cm löysäämällä tai kiristämällä vanttiruuvia kuvan mukaisesti (Kuva 36).

      g030998

      Kuva 36

      1. Vastamutteri
      2. Vanttiruuvi
      3. Jousi
      4. 5,5 cm

    4. Kiristä vastamutteri (Kuva 36) niin, että kaapeli kiristyy kevyesti.

    5. Jos vetokaapeli on oikein säädetty, mutta ongelma ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

    Kierukkaterän/siipipyörän kaapelin tarkistus ja säätö

    HuoltoväliHuoltotoimenpide
    2 ensimmäisen käyttötunnin jälkeen
  • Tarkista kierukkaterän/siipipyörän kaapeli ja säädä tarvittaessa.
    		•
    Vuosittain
  • Tarkista kierukkaterän/siipipyörän kaapeli ja säädä tai vaihda tarvittaessa.
    		•

    1. Löysää vastamutteria.

    2. Kytke kierukkaterän/siipipyörän vipu ja pidä sitä paikallaan (Kuva 37).

      g001013

      Kuva 37

    3. Säädä jousen pituudeksi 7 cm löysäämällä tai kiristämällä vanttiruuvia kuvan mukaisesti (Kuva 38).

      g031000

      Kuva 38

      1. Vastamutteri
      2. Vanttiruuvi
      3. Jousi
      4. 7 cm

    4. Kiristä vastamutteri (Kuva 38) niin, että kaapeli kiristyy kevyesti.

    5. Jos kierukkaterän/siipipyörän kaapeli on oikein säädetty, mutta ongelma ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

    Kierukkaterän vaihteiston öljymäärän tarkistus

    HuoltoväliHuoltotoimenpide
    Vuosittain
  • Tarkista kierukkaterän vaihteiston öljymäärä ja lisää öljyä tarvittaessa.
    		•

    1. Siirrä laite tasaiselle alustalle.

    2. Puhdista putkitulpan ympäristö (Kuva 39).

      g016782

      Kuva 39

      1. Putkitulppa

    3. Irrota putkitulppa vaihteistosta.

    4. Tarkista vaihteiston öljymäärä. Öljyn pinnan on oltava 9,5 mm täyttöaukon alapuolella.

    5. Jos öljyä on liian vähän, lisää GL-5- tai GL-6-SAE 80-90 EP -vaihteistoöljyä vaihteistoon, kunnes öljytaso on 9,5 mm täyttöaukon alapuolella.

      Note: Älä käytä synteettistä öljyä.

    6. Asenna putkitulppa vaihteistoon.

    Moottoriöljyn vaihto

    HuoltoväliHuoltotoimenpide
    5 ensimmäisen käyttötunnin jälkeen
  • Vaihda moottoriöljy.
    		•
    Vuosittain
  • Vaihda moottoriöljy.
    		•

    Mikäli mahdollista, käytä moottoria muutaman minuutin ajan ennen öljynvaihtoa, sillä lämmin öljy juoksee paremmin ja kuljettaa enemmän epäpuhtauksia.

    Moottorin öljytilavuus0,70 l
    Öljyn viskositeettiKatso kohta Kuva 41.
    API-huoltoluokitusSJ tai korkeampi

    Katso Kuva 40 ja valitse paras öljyn viskositeetti ulkoilman odotettavissa olevan lämpötila-alueen mukaan:

    g019049

    Kuva 40

    1. Puhdista öljyntyhjennyskorkin ympäristö (Kuva 41).

      g001026

      Kuva 41

      1. Öljyntyhjennystulppa

    2. Aseta astia tyhjennyskohdan alle ja irrota öljyntyhjennystulppa.

    3. Tyhjennä öljy.

      Note: Toimita käytetty öljy paikallisen jälleenkäsittelylaitoksen hävitettäväksi.

    4. Asenna öljyntyhjennystulppa.

    5. Täytä kampikammio öljyllä.

    Akselin voitelu

    HuoltoväliHuoltotoimenpide
    Vuosittain
  • Voitele akseli.
    		•

    Voitele akseli kevyesti vuosittain autoissa käytettävällä moottoriöljyllä (Kuva 42).

    g019018

    Kuva 42

    1. Akseli
    2. Teräskitkapyörä
    3. Kumipyörä

    Important: Varo, ettei öljyä tai rasvaa joudu teräskitkapyörään tai kitkalevyyn, sillä tällöin pyörä luistaa (Kuva 42).

    1. Tyhjennä bensiini polttoainesäiliöstä.

    2. Kallista konetta eteenpäin kierukkaterän kotelon varaan ja tue se siihen asentoon, ettei se pääse kaatumaan.

    3. Irrota takasuojus (Kuva 43).

      g019019

      Kuva 43

      1. Ruuvit

    4. Siirrä nopeudenvalitsimen vipu asentoon R2.

    5. Kasta sormi autoille tarkoitettuun moottoriöljyyn ja voitele akseli kevyesti.

    6. Siirrä nopeudenvalitsimen vipu asentoon 6.

    7. Voitele akselin toinen pää.

    8. Siirrä nopeudenvalitsimen vipua eteen- ja taaksepäin muutaman kerran.

    9. Asenna takasuojus ja palauta kone käyttöasentoon.

    Sytytystulpan vaihto

    HuoltoväliHuoltotoimenpide
    100 käyttötunnin välein
  • Vaihda sytytystulppa.
    		•

    Vaara

    Kuuma moottori voi aiheuttaa palovammoja sytytystulppaa vaihdettaessa.

    Odota, kunnes moottori on jäähtynyt, ennen sytytystulpan vaihtoa.

    Käytä Toro-sytytystulppaa tai vastaavaa (Champion® RN9YC tai NGK BPR6ES).

    1. Irrota suojus (Kuva 44).

      g016645

      Kuva 44

      1. Sytytystulpan suojus

    2. Puhdista sytytystulpan kannan ympäristö.

      g016646

      Kuva 45

    3. Irrota vanha sytytystulppa ja hävitä se.

      Note: Sytytystulpan irrottamiseen tarvitaan räikkäavaimen jatkovarsi.

    4. Säädä uuden sytytystulpan elektrodien kärkiväliksi 0,76 mm kuvan mukaisesti (Kuva 46).

      g001029

      Kuva 46

      1. 0,76 mm

    5. Asenna uusi sytytystulppa ja kiristä se huolellisesti. Kytke sytytysjohto sytytystulppaan.

      Note: Varmista, että sytytysjohto napsahtaa kunnolla paikalleen sytytystulppaan.

    Heittosuppilon salvan säätö

    Jos heittosuppilo ei lukitu haluttuun asentoon tai ei vapaudu, jotta se voitaisiin siirtää toiseen asentoon, säädä heittosuppilon salpaa.

    1. Löysää suppilon tukilevyn kiinnikettä, kunnes kaapeli vapautuu.

      g019021

      Kuva 47

      1. Vaijeriputki
      2. Vaijerin pidätin
      3. Kiinnike

    2. Poista vaijerista löysyys vetämällä vaijeriputkea taaksepäin.

    3. Kiristä kiinnike samalla kun pidät kaapelia paikallaan.

    Käyttöhihnojen vaihto

    Jos kierukkaterän/siipipyörän tai vetopyörän käyttöhihna kuluu, öljyyntyy tai vaurioituu muuten, vaihdata hihna valtuutetussa huoltoliikkeessä.

    Varastointi

    Lumilingon valmistelu varastointia varten

    1. Lisää tuoreeseen polttoaineeseen stabilointiainetta moottorin valmistajan ohjeiden mukaan vuoden viimeisellä polttoainesäiliön täyttökerralla.

      Important: Polttoainetta ei saa säilyttää polttoaineen stabilointiaineen valmistajan suositusta kauempaa.

    2. Käytä moottoria 10 minuuttia, jotta lisäaineistettu polttoaine leviää polttoainejärjestelmään.

    3. Käytä laitetta, kunnes polttoaine loppuu ja moottori pysähtyy.

    4. Pumppaa käsisyöttöpumpulla ja käynnistä moottori uudelleen.

    5. Anna moottorin käydä, kunnes se sammuu. Kun et enää saa moottoria käyntiin, se on tarpeeksi kuiva.

    6. Sammuta moottori ja anna sen jäähtyä.

    7. Irrota avain virtalukosta.

    8. Puhdista lumilinko huolellisesti.

    9. Korjausmaalaa kaikki lohkeilleet pinnat maalilla, jota on saatavissa valtuutetusta huollosta. Hio vioittuneet kohdat ennen maalausta, ja käytä ruosteenestoainetta metalliosien ruostumisen estämiseksi.

    10. Kiristä kaikki löysällä olevat ruuvit, pultit ja lukkomutterit. Korjaa tai vaihda kaikki vaurioituneet osat.

    11. Peitä laite ja varastoi se puhtaaseen ja kuivaan paikkaan pois lasten ulottuvilta.

    Laitteen käyttöönotto varastoinnin jälkeen

    Suorita vuosittaiset huoltotoimenpiteet kunnossapitotaulukon mukaan. Katso kohta .

    Vianetsintä

    ProblemPossible CauseCorrective Action
    Sähkökäynnistin ei pyöri (vain sähkökäynnistys).
    1. Virtajohto on irti pistorasiasta tai lumilingosta.
    2. Virtajohto on kulunut, syöpynyt tai vaurioitunut.
    3. Pistorasiassa ei ole jännitettä.
    1. Kytke virtajohto pistorasiaan ja/tai lumilinkoon.
    2. Vaihda virtajohto.
    3. Anna pätevän sähköasentajan kytkeä pistorasiaan jännite.
    Moottori ei käynnisty tai käynnistyy hitaasti.
    1. Virta-avain ei ole virtalukossa tai se on Pysäytys-asennossa.
    2. Rikastin on Pois-asennossa ja käsisyöttöpumppua ei ole painettu.
    3. Polttoaineen sulkuventtiili ei ole auki.
    4. Kaasuvipu ei ole Nopea-asennossa.
    5. Polttoainesäiliö on tyhjä tai polttoainejärjestelmässä on vanhentunutta polttoainetta.
    6. Sytytystulpan johto on löysällä tai irronnut.
    7. Sytytystulppa on syöpynyt tai likainen, tai sen kärkiväli on väärä.
    8. Polttoainesäiliön huohottimen kansi on tukossa.
    9. Moottorin kampikammiossa on liikaa tai liian vähän moottoriöljyä.
    1. Aseta avain virtalukkoon ja käännä se Käynnissä-asentoon.
    2. Käännä rikastin Päällä-asentoon ja paina käsisyöttöpumppua kolme kertaa.
    3. Avaa polttoaineen sulkuventtiili.
    4. Siirrä kaasuvipu Nopea-asentoon.
    5. Tyhjennä polttoainesäiliö ja/tai täytä se tuoreella polttoaineella (alle 30 päivää vanhalla). Jos vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.
    6. Kytke johto sytytystulppaan.
    7. Tarkista sytytystulppa ja säädä kärkiväliä tarvittaessa. Vaihda sytytystulppa, jos se on syöpynyt, likainen tai murtunut.
    8. Poista huohottimen tukos tai vaihda polttoainesäiliön korkki.
    9. Lisää öljyä moottorin kampikammioon tai poista öljyä, kunnes sitä on mittatikun Full-merkkiin.
    Moottori käy epätasaisesti.
    1. Rikastin on Päällä-asennossa.
    2. Polttoaineen sulkuventtiili ei ole kokonaan auki.
    3. Polttoainesäiliö on lähes tyhjä tai polttoainejärjestelmässä on vanhentunutta polttoainetta.
    4. Sytytystulpan johto on löysällä.
    5. Sytytystulppa on syöpynyt tai likainen, tai sen kärkiväli on väärä.
    6. Moottorin kampikammiossa on liikaa tai liian vähän moottoriöljyä.
    1. Siirrä rikastin Pois-asentoon.
    2. Avaa polttoaineen sulkuventtiili.
    3. Tyhjennä polttoainesäiliö ja täytä se tuoreella polttoaineella (alle 30 päivää vanhalla). Jos vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.
    4. Kytke johto sytytystulppaan.
    5. Tarkista sytytystulppa ja säädä kärkiväliä tarvittaessa. Vaihda sytytystulppa, jos se on syöpynyt, likainen tai murtunut.
    6. Lisää öljyä moottorin kampikammioon tai poista öljyä, kunnes sitä on mittatikun Full-merkkiin.
    Moottori käy, mutta lumilinko linkoaa lunta huonosti tai ei ollenkaan.
    1. Kaasuvipu ei ole Nopea-asennossa lingottaessa.
    2. Lumilinko liikkuu liian nopeasti, eikä se puhdista kaikkea lunta.
    3. Yrität poistaa liian leveää kaistaa lunta kerralla.
    4. Yrität poistaa hyvin raskasta tai märkää lunta.
    5. Heittosuppilo on tukossa.
    6. Kierukkaterän/siipipyörän käyttöhihna on löysällä tai irronnut hihnapyörältä.
    7. Kierukkaterän/siipipyörän käyttöhihna on kulunut tai rikkinäinen.
    1. Siirrä kaasuvipu Nopea-asentoon.
    2. Vaihda lumilinko alemmalle vaihteelle.
    3. Linkoa kapeampi kaista lunta kerralla.
    4. Älä ylikuormita lumilinkoa hyvin raskaalla tai märällä lumella.
    5. Poista tukos heittosuppilosta.
    6. Asenna ja/tai säädä kierukkaterän/siipipyörän käyttöhihna. Katso huolto-ohjeita osoitteessa www.Toro.com tai vie lumilinko valtuutettuun huoltoliikkeeseen.
    7. Vaihda kierukkaterän/siipipyörän käyttöhihna. Katso huolto-ohjeita osoitteessa www.Toro.com tai vie lumilinko valtuutettuun huoltoliikkeeseen.
    Heittosuppilo ei lukitu paikoilleen tai ei liiku.
    1. Heittosuppilon salpaa ei ole säädetty oikein.
    1. Säädä heittosuppilon salpa.
    Lumilinko jättää maahan lunta.
    1. Jalaksia ja/tai työntölevyä ei ole säädetty oikein.
    2. Rengaspaineet ovat erisuuruiset.
    1. Säädä jalakset ja työntölevy.
    2. Tarkista ja säädä toisen tai molempien renkaiden paine.
