Souprava pro pemstn pevodnku erpadla vplachov kapaliny

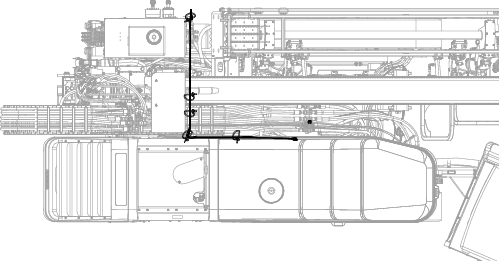

Vyhledejte pevodnk pod pepkou tsn nad idlem palivov ndre (Figure 1).

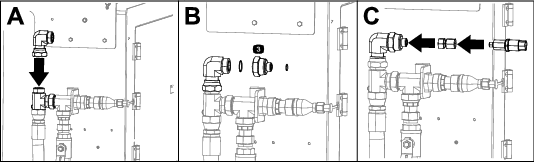

Odpojte kabelov svazek od spojky pevodnku (pole A, Figure 2).

Demontujte a uschovejte montn celek pevodnku astvajc namontovanou spojku (pole A, Figure 2).

Na vvod namontujte uzvr (pole B, Figure 2); uthnte na utahovac moment 79 a 98 Nm.

Pipojte stvajc kabelov svazek k novmu kabelovmu svazku (pole C, Figure 2).

Important: Nevete kabelov svazek v blzkosti pohyblivch soust.

Pipevnte kabelov svazek stahovac kabelovou pskou.

Odpojte hadici od spojky na zadnm ovldacm svaenci (pole A, Figure 4).

Figure 4

Demontujte a uschovejte spojku od zadnho ovldacho svaence (pole B, Figure 4).

T-spojku namontujte na zadn ovldac svaenec (pole C, Figure 4); uthnte spojku na utahovac moment 301 a 336Nm.

K T-spojce pipojte hadici (pole D, Figure 4).

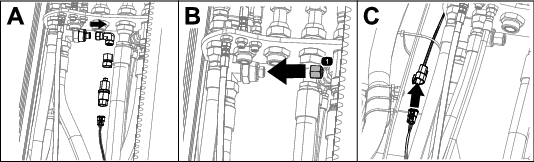

Namontujte spojku (pole A, Figure 5), je byla demontovna v kroku 2 (viz pole B, Figure 4).

Spojku uthnte na utahovac moment 301 a 336Nm.

Figure 5

Namontujte pevodnk a kruhov tsnn (pole B, Figure 5); uthnte pevodnk na utahovac moment 301 a 336Nm.

Namontujte montn celek pevodnku (pole C, Figure 5), jen byl demontovn v kroku 3 sti Odpojen pevodnku.

Adaptr pevodnku uthnte na utahovac moment 79 a 98Nm a pevodnk uthnte na utahovac moment 46 a 57Nm.

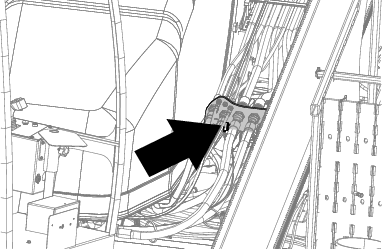

Prothnte kabelov svazek podl stvajcho kabelovho svazku k pevodnku (Figure 6).

Important: Nevete kabelov svazek v blzkosti pohyblivch soust.

Figure 6

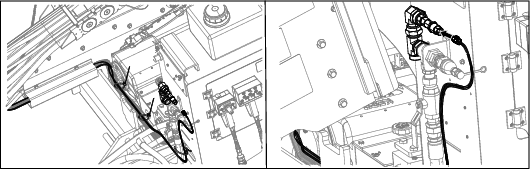

Pipevnte kabelov svazek stahovacmi kabelovmi pskami (Figure 7).

Figure 7

Znzornn kabelovho svazku
