Montaje

Preparacin de la mquina

  1. Lleve la mquina a una superficie nivelada.

  2. Apague el motor y retire la llave.

  3. Ponga el interruptor de desconexin de la batera en la posicin de APAGADO.

Close section

Instalacin del kit

Piezas sueltas

GraphicGraphicGraphicGraphic

5x1x1x1x
Graphic
1x
Close section

Desconexin del transductor

g212364

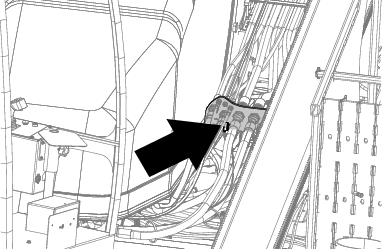

  1. Localice el transductor debajo del tabique, justo encima del sensor del depsito de combustible (Figure 1).

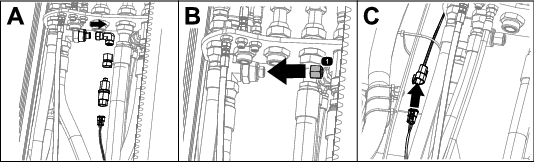

  2. Desconecte el arns de cables del acoplamiento del transductor (Figure 2, A).

  3. Retire y guarde el conjunto del transductor y el acoplamiento instalados actualmente (cuadro A en la Figure 2).

  4. Instale el tapn en el orificio (cuadro B en la Figure 2); apriete a entre 79 y 98N∙m.

  5. Conecte los arneses existentes al arns nuevo (cuadro C en la Figure 2).

    Important: No enrute el arns de cables cerca de piezas mviles.

  6. Sujete el arns de cables con una brida.

g215301
Close section

Instalacin del transductor

g215620

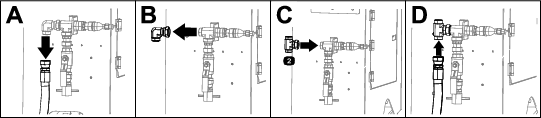

  1. Retire la manguera del acoplamiento de la caja de control trasera (Figure 4, A).

    g215621
  2. Retire y guarde el acoplamiento de la caja de control trasera (cuadro B en la Figure 4).

  3. Instale el acoplamiento en T en la caja de control trasera (cuadro C en la Figure 4); apriete el acoplamiento a entre 301 y 336N∙m.

  4. Instale la manguera en el acoplamiento en T (Figure 4, D).

  5. Instale el acoplamiento (cuadro A en la Figure 5) que se retir en el paso 2 (mostrado en el cuadro B en la Figure 4).

    Apriete el acoplamiento a entre 301 y 336N∙m.

    g213032
  6. Instale el reductor y las juntas tricas (cuadro B en la Figure 5); apriete el reductor a entre 301 y 336N∙m.

  7. Instale el conjunto del transductor (cuadro C en la Figure 5) que se retir en el paso 3 de Desconexin del transductor.

  8. Apriete el adaptador del transductor a entre 79 y 98N∙m y el transductor a entre 46 y 57N∙m.

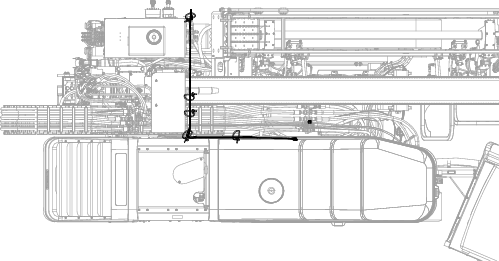

  9. Enrute el arns junto a los arneses existentes hasta el transductor (Figure 6).

    Important: No enrute el arns de cables cerca de piezas mviles.

    g212417

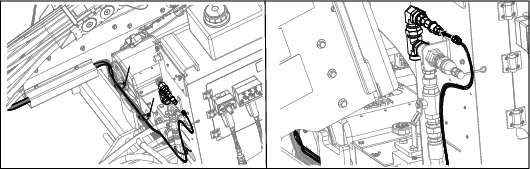

  10. Fije el arns con las bridas (Figure 7).

    g215300
