Zestaw do przeniesienia przetwornika pompy puczki

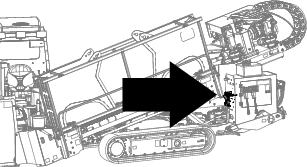

Zlokalizuj przetwornik znajdujcy si poniej przegrody, bezporednio nad moduem nadawczym przy zbiorniku paliwa (Figure 1).

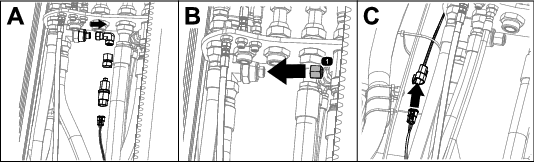

Odcz wizk przewodw od zcza przetwornika (ramka A na Figure 2).

Zdemontuj i zachowaj zesp przetwornika wraz z zamontowanym wspornikiem (ramka A na Figure 2).

Za nakrywk na zcze (ramka B na Figure 2), dokr z momentem od 79 do 98Nm.

Podcz dotychczasowe wizki przewodw do nowej wizki przewodw (ramka C na Figure 2).

Important: Unikaj prowadzenia wizki przewodw w pobliu ruchomych czci.

Zamocuj wizk przewodw za pomoc opaski kablowej.

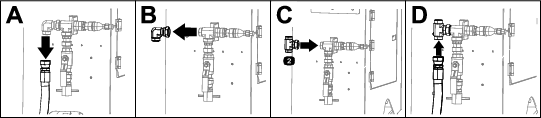

Odcz w elastyczny od zcza na tylnym elemencie spawanym sterowania (ramka A na Figure 4).

Figure 4

Odcz zcze tylnego elementu spawanego sterowania i zachowaj je (ramka B na Figure 4).

Zamocuj trjnik do tylnego elementu spawanego sterowania (ramka C na Figure 4), dokr trjnik z momentem od 301 do 336N∙m.

Zamocuj w elastyczny do trjnika (ramka D na Figure 4).

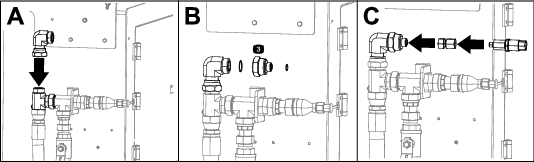

Zamontuj wspornik (ramka A na Figure 5) odczony w kroku 2 (pokazano w ramce B na Figure 4).

Dokr wspornik z momentem od 301 do 336N∙m.

Figure 5

Zamontuj redukcj i piercienie o-ring (ramka B na Figure 5), dokr redukcj z momentem od 301 do 336N∙m.

Zamontuj zesp przetwornika (ramka C na Figure 5) zdemontowany w kroku 3 procedury Odczenie przetwornika.

Dokr adapter przetwornika z momentem od 79 do 98N∙m, a sam przetwornik z momentem od 46 to 57N∙m.

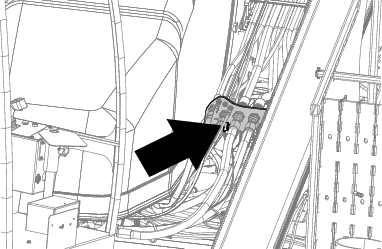

Poprowad wizk do przetwornika wzdu innych wizek przewodw (Figure 6).

Important: Unikaj prowadzenia wizki przewodw w pobliu ruchomych czci.

Figure 6

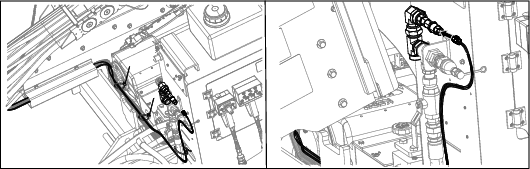

Zamocuj wizk przewodw za pomoc opasek kablowych (Figure 7).

Figure 7

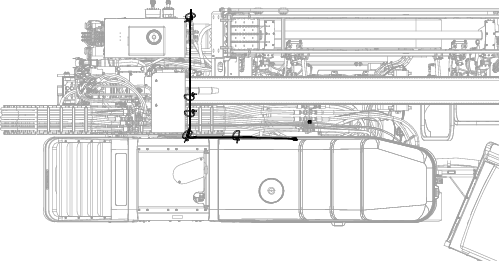

Omwienie przebiegu wizki przewodw
