Kit de recolocao do transdutor da bomba de lama

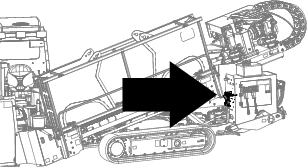

Localize o transdutor por baixo do anteparo, mesmo por cima da unidade de envio do depsito de combustvel (Figure 1).

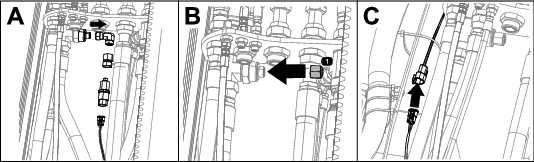

Desligue a cablagem da unio do transdutor (Caixa A de Figure 2).

Retire e guarde o conjunto do transdutor e unio atualmente instalado (Caixa A de Figure 2).

Instale a tampa na porta (Caixa B de Figure 2); aperte com 79 a 98N∙m.

Ligue as cablagens existentes nova cablagem (Caixa C de Figure 2).

Important: No encaminhe a cablagem perto de peas mveis.

Prenda a cablagem utilizando uma braadeira.

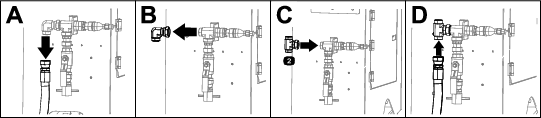

Retire o tubo da unio na soldadura de controlo traseiro (Caixa A de Figure 4).

Figure 4

Retire e guarde a unio da soldadura de controlo traseiro (Caixa B de Figure 4).

Instale a unio em T na soldadura de controlo traseiro (Caixa C de Figure 4); aperte com 301 a 336N∙m.

Instale o tubo na unio em T (Caixa D de Figure 4).

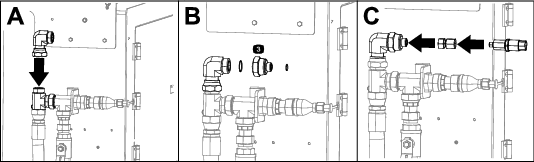

Retire a unio (Caixa A de Figure 5) que foi removida no passo 2 (mostrada na Caixa B de Figure 4).

Aperte a unio com uma fora de 301 a 336Nm.

Figure 5

Instale o redutor e anis de reteno (Caixa B de Figure 5); aperte o redutor com 301 a 336N∙m.

Instale o conjunto do transdutor (Caixa C de Figure 5) que foi removida no passo 3 de Desligar o transdutor.

Aperte o adaptador do transdutor com 79 a 98N∙m e o transdutor com 46 a 57N∙m.

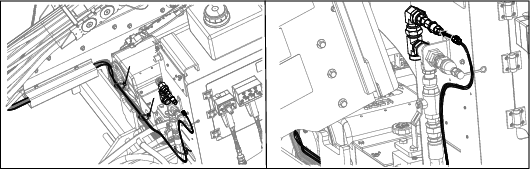

Encaminhe a cablagem ao longo das cablagens atuais sobre o transdutor (Figure 6).

Important: No encaminhe a cablagem perto de peas mveis.

Figure 6

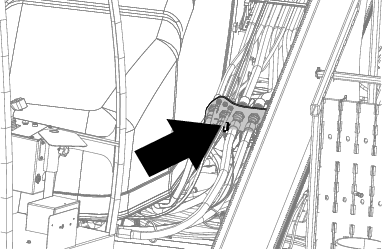

Prenda a cablagem utilizando braadeiras de cabos (Figure 7).

Figure 7

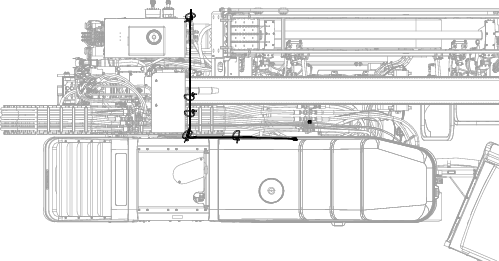

Viso geral da cablagem
