Flytta maskinen till ett plant underlag.
Stng av motorn och ta ut nyckeln.
Stt bortkopplingsbrytaren fr batteriet i det AVSTNGDA lget.
 |  |  |  |
| 5x | 1x | 1x | 1x |
 |
|||
| 1x | |||

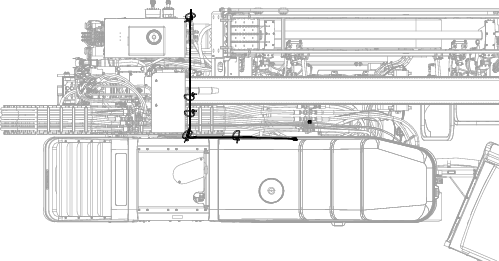

Lokalisera omvandlaren under motorvggen, precis ovanfr brnsletankens sndarenhet (Figure 1).

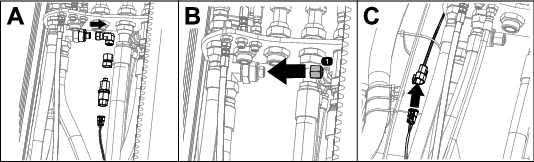

Lossa kablaget frn omkopplarens koppling (ruta A i Figure 2).
Ta bort och spara omkopplarsatsen och den befintliga kopplingen (ruta A i Figure 2).
Montera kpan p porten (ruta B i Figure 2) och dra t till 79–98Nm.
Anslut de befintliga ledningarna till det nya kablaget (ruta C i Figure 2).
Important: Dra inte kablaget nra rrliga delar.
Fst kablaget med ett kabelband.

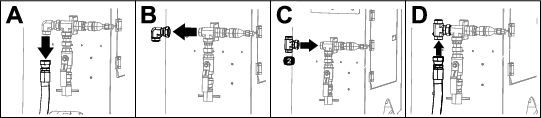

Ta bort slangen frn kopplingen p den bakre styrsvetsningen (ruta A i Figure 4).
Ta bort och spara kopplingen frn den bakre styrsvetsningen (ruta B i Figure 4).
Montera T-stycket p den bakre styrsvetsningen (ruta C i Figure 4), dra t kopplingen till 301–336Nm.
Anslut slangen till T-stycket (ruta D i Figure 4).

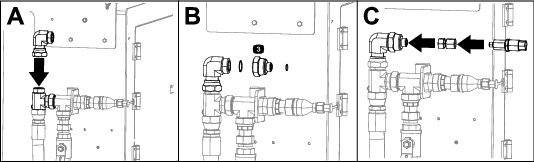

Montera kopplingen (ruta A i Figure 5) som togs bort i steg 2 (visas i ruta B i Figure 4).
Dra t kopplingen till 301–336Nm.
Montera reducerstycket och O-ringarna (ruta B i Figure 5) och dra t reducerstycket till 301–336Nm.
Montera omkopplarsatsen (ruta C i Figure 5) som togs bort i steg 3 av Koppla frn omkopplaren.
Dra t omkopplaradaptern p 79–98Nm och omkopplaren till 46–57Nm.

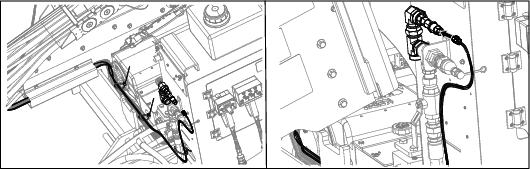

Dra kablaget lngs det befintliga kablaget ver till omvandlaren (Figure 6).
Important: Dra inte kablaget nra rrliga delar.

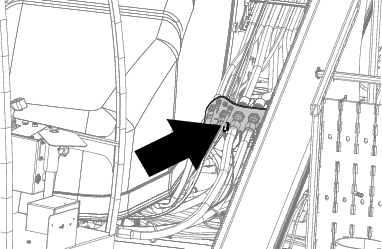

Fst kablaget med kabelbanden (Figure 7).
