Sněhová fréza Power Max® Heavy Duty 1028 OXE

Model No. 38834-Serial No. 400000000 and Up

Úvod

Tento stroj je určen pro majitele domů. Je určena pro odstraňování sněhu z dlážděných ploch, jako jsou příjezdové cesty či chodníky, a dalších ploch určených k pohybu po rezidenčních či komerčních areálech. Není určena k odstraňování jiných materiálů než sněhu.

Pečlivě si tuto příručku prostudujte, abyste se naučili svůj výrobek správně obsluhovat a udržovat a předešli tak zranění osob a poškození stroje. Jste odpovědni za řádnou a bezpečnou obsluhu stroje.

Společnost Toro můžete kontaktovat přímo na stránkách www.Toro.com, kde naleznete informace o bezpečnosti výrobku, podklady pro zaškolení obsluhy, údaje o příslušenství a přehled prodejců a kde můžete svůj výrobek zaregistrovat.

Kdykoli budete potřebovat servis, originální díly Toro nebo další informace, obraťte se na autorizované servisní středisko nebo zákaznický servis Toro a uveďte model a sériové číslo svého výrobku. Obrázek 1 znázorňuje umístění čísla modelu a sériového čísla na produktu. Čísla si zapište do následujícího pole.

g217465

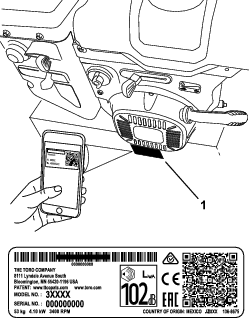

Obrázek 1

  1. Štítek s číslem modelu a výrobním číslem

Tato příručka identifikuje potenciální rizika a uvádí bezpečnostní sdělení označená varovným bezpečnostním symbolem (Obrázek 2) signalizujícím riziko, které může vést k vážnému úrazu nebo usmrcení, nebudete-li doporučená opatření dodržovat.

g000502

Obrázek 2

  1. Varovný bezpečnostní symbol

Ke zdůraznění informací se v tomto návodu používají dva výrazy. Důležité je upozorněním na zvláštní informace o strojním zařízení a Poznámka zdůrazňuje všeobecné informace, kterým je třeba věnovat zvláštní pozornost.

Tento výrobek splňuje všechny příslušné směrnice Evropské unie. Podrobné informace naleznete v Prohlášení o shodě k tomuto výrobku.

Important: Pokud trvale používáte tento stroj v nadmořské výšce nad 1 500 m, namontujte soupravu pro vysoké nadmořské výšky, aby motor splňoval emisní předpisy CARB/EPA. Souprava pro vysoké nadmořské výšky zvyšuje výkon motoru a současně zabraňuje zanášení zapalovací svíčky, obtížnému startování a zvyšování emisí. Jakmile soupravu namontujete, připevněte na stroj vedle typového štítku štítek pro vysoké nadmořské výšky. Odpovídající soupravu pro vysoké nadmořské výšky k vašemu stroji a štítek pro vysoké nadmořské výšky vám poskytne jakékoli autorizované servisní středisko Toro. Chcete-li vyhledat nejbližšího prodejce Toro, navštivte naše webové stránky www.Toro.com nebo kontaktujte naše oddělení zákaznické péče Toro na číslech uvedených v našem prohlášení o záruce na systém řízení emisí. Jestliže je motor provozován v nadmořské výšce pod 1 500 m, demontujte soupravu z motoru a uveďte motor do původní konfigurace z výrobního závodu. Neprovozujte motor s přestavbou do vysokých nadmořských výšek v nižších nadmořských výškách; mohl by se přehřát a poškodit.Pokud si nejste jisti, zda byl váš stroj konvertován pro provoz do vysokých nadmořských výšek, vyhledejte následující štítek (Obrázek 3).

decal127-9363

Obrázek 3

Bezpečnost

Obecné bezpečnostní informace

Tento stroj splňuje požadavky normy ISO 8437.

  • Před spuštěním motoru si pozorně přečtěte tuto provozní příručku, abyste porozuměli jejímu obsahu. Každá osoba, jež používá tento výrobek, musí znát správný způsob jeho používání a rozumět všem varováním.

  • Nepřibližujte ruce nebo nohy do blízkosti rotujících částí stroje.

  • Nikdy neprovozujte stroj, pokud nejsou všechny jeho kryty ve správných polohách nebo pokud nejsou funkční jiná bezpečnostní ochranná zařízení.

  • Zdržujte se v bezpečné vzdálenosti od všech vyhazovacích otvorů. Přihlížející osoby musí vždy zůstat v bezpečné vzdálenosti od stroje.

  • Udržujte děti v bezpečné vzdálenosti od pracovního prostoru. Nikdy nedovolte, aby stroj ovládaly děti.

  • Před uvolňováním materiálu, jenž ucpal stroj, údržbou nebo doplňováním paliva do stroje vždy vypněte motor.

V příslušných kapitolách této příručky naleznete doplňkové bezpečnostní informace.

Bezpečnostní a instrukční štítky

Graphic

Bezpečnostní štítky a pokyny jsou umístěny na viditelném místě v blízkosti každého místa představujícího potenciální nebezpečí. V případě ztráty nebo poškození původního štítku jej nahraďte štítkem novým.
decal106-4525

106-4525

Objednací č. dílu 112-6633

  1. Rychlý běh
  2. Rychlosti pro pohyb vpřed
  3. Pomalý běh
  4. Rychlosti pro couvání
decal107-3040

107-3040

  1. Rotor a nabírací šroub – nebezpečí pořezání či amputace rukou nebo nohou. Zajistěte, aby se přihlížející osoby zdržovaly v bezpečné vzdálenosti od stroje.
decal112-6625

112-6625

Objednací č. dílu 112-6629

  1. Nebezpečí pořezání/amputace končetin, rotor – nevkládejte ruce do komína; před opuštěním pozice obsluhy vypněte motor, k čištění komína použijte k tomu určený nástroj.
decal112-6627

112-6627

  1. Ovládání zatáčení vlevo
  2. Pohon pojezdu – zapněte stisknutím páky, vypněte uvolněním páky.
  3. Varování – přečtěte si uživatelskou příručku.
  4. Nebezpečí pořezání/amputace končetin, rotor – nevkládejte ruce do komína; před opuštěním pozice obsluhy vypněte motor, k čištění komína použijte k tomu určený nástroj.
  5. Nebezpečí pořezání/amputace končetin rotorem – udržujte bezpečnou vzdálenost od pohyblivých částí; před prováděním oprav nebo údržby vyjměte klíček ze zapalování a přečtěte si návod k obsluze.
  6. Nebezpečí odmrštěných předmětů – okolostojící osoby musí být vždy v bezpečné vzdálenosti od stroje.
  7. Pohon nabíracího šroubu/rotoru – zapněte stisknutím páky, vypněte uvolněním páky.
  8. Ovládání zatáčení vpravo
decal120-9805

120-9805

  1. Zasuňte klíček do zapalování.
  2. 3x nasajte palivo.
  3. Zapněte sytič.
  4. Zatáhněte za lanko startéru.
  5. Po spuštění motoru vypněte sytič.
decal125-1102

125-1102

  1. Vypnutí motoru
  2. Pomalý běh
  3. Ovládání variabilní rychlosti
  4. Rychlý běh

Nastavení

Montáž horní části rukojeti

Díly potřebné k provedení tohoto kroku:

Šroub rukojeti4
Tvarová podložka4
Pojistná matice4

Note: Gumovou pásku na kabelech odstraňte teprve po dokončení montáže horní části rukojeti.

  1. Zvedněte horní část rukojeti, otočte ji a umístěte ji nad spodní rukojeť (Obrázek 4).

    Important: Kabely připojené k ovladači Quick Stick® veďte vnitřkem horní části rukojeti a dbejte, aby ani tyto kabely, ani kabel předního reflektoru nebyly sevřeny mezi částmi rukojeti.

    g000983

    Obrázek 4

    1. Kabely

  2. Horní část rukojeti připevněte pomocí 4 šroubů, 4 tvarových podložek a 4 pojistných matic, které naleznete v sáčku s volně uloženými součástmi (Obrázek 5).

    g000984

    Obrázek 5

Instalace konců lanka spojky kol

  1. Odstraňte bublinkovou fólii z lanek na spodní rukojeti (Obrázek 6) a fólii vyhoďte.

    g001302

    Obrázek 6

  2. Levý nebo pravý konec lanka veďte nad spodní částí rukojeti a koncovku lanka zasuňte do otvoru příslušné spojkové páky (Obrázek 7).

    g001303

    Obrázek 7

    1. Páka spojky kol

  3. Z rukojeti odstraňte matici s podložkou, připojte kabelovou svorku na kabelu k rukojeti, nasaďte podložku a matici a rukou ji utáhněte (Obrázek 8).

    g001304

    Obrázek 8

    1. Kabelová svorka (2)

    Important: Zkontrolujte, zda k rukojeti přiléhá zaoblená strana kabelové svorky a zda je kabel provléknut pod šroubem svorky. V úseku mezi kabelovou svorkou a místem připevnění k páce spojky kol musí být lanko rovné.

  4. Jemně zatáhněte za plášť lanka tak, aby páka spojky kol byla ve spodní poloze a lanko nebylo nikde uvolněné. Poté pevně utáhněte matici kabelové svorky (Obrázek 9).

    g001305

    Obrázek 9

  5. Zcela stiskněte páku a zkontrolujte vůli mezi spodní částí rukojeti a koncem páky spojky kol (Obrázek 10).

    g001306

    Obrázek 10

    Note: Mezera by měla mít přibližně šířku tužky (6 mm). Pokud je větší, uvolněte matici kabelové svorky, plášť lanka posuňte o něco blíže k páce, utáhněte matici svorky a znovu zkontrolujte vůli.

  6. Podle kroků 2 až 5 upevněte druhé lanko.

Montáž táhla ovládání pojezdu

  1. Ze spodního konce ovládací tyče rychlosti odstraňte závlačku a podložku a spodní konec tyče zasuňte do ramena táhla tak, aby byl ohnutý konec ovládací tyče rychlosti otočen dozadu (Obrázek 11).

    g000985

    Obrázek 11

  2. Zajistěte spodní konec ovládací tyče rychlosti dříve odstraněnou podložkou a závlačkou.

  3. Z radiálního čepu na horním konci ovládací tyče rychlosti odstraňte závlačku a vnější podložku (Obrázek 12).

    g006528

    Obrázek 12

    1. Páka voliče rychlosti
    2. Radiální čep
    3. Vnitřní podložka
    4. Vnější podložka

    Note: Pro snadnější montáž nechte plochou podložku na radiálním čepu (Obrázek 12).

  4. Řadicí páku posuňte do polohy R2.

  5. Otočte spodní rameno táhla zcela nahoru (doleva) (Obrázek 13).

    g000987

    Obrázek 13

  6. Zvedněte ovládací tyč rychlosti a radiální čep vložte do otvoru páky voliče rychlosti (Obrázek 12).

    Note: Pokud radiální čep nezapadne do otvoru, když ovládací tyč rychlosti zvednete, otáčejte jím na tyči nahoru nebo dolů, dokud nezapadne.

  7. Zajistěte radiální čep  horní konec ovládací tyče rychlosti dříve odstraněnou vnější podložkou a závlačkou.

    Note: Montáž si usnadníte, podíváte-li se dolů skrz otvor v řadicí páce (Obrázek 14).

    g006527

    Obrázek 14

    1. Otvor řadicí páky

Montáž ovládací tyče vyhazovacího komínu

Díly potřebné k provedení tohoto kroku:

Vratový šroub2
Pojistná matice2

  1. Odstraňte ochranný obal ovladače Quick Stick® a otočte jej do kolmé polohy na střed.

  2. Stiskněte modrý kryt páky a zatáhněte páku zcela dozadu.

    Note: Vyhazovací komín a deflektor by měly být obráceny dopředu. Pokud nejsou, držte stisknutý modrý kryt (ale nepohybujte ovladačem Quick Stick) a otočte vyhazovací komín do správné polohy.

  3. Vyrovnejte zploštěný zadní konec dlouhé ovládací tyče vyhazovacího komínu se zploštěným předním koncem krátké tyče vyčnívající z přístrojové desky tak, aby do sebe zapadly (Obrázek 15).

    g018656

    Obrázek 15

    1. Krátká tyč
    2. Dlouhá ovládací tyč vyhazovacího komínu

  4. Přední konec tyče zasouvejte do otvoru v zadní části krytu převodu vyhazovacího komínu, dokud do převodu nezapadne (Obrázek 16).

    g000990

    Obrázek 16

  5. Vyrovnejte otvory ve spojených koncích tyčí a z levé strany sněhové frézy (z pohledu obsluhy stroje) prostrčte krátkou tyčí 2 vratové šrouby (ze sáčku s volně uloženými součástmi).

  6. Pod hlavu předního vratového šroubu zasuňte lankovou svorku, která drží kabel deflektoru, a zajistěte vratové šrouby pojistnými maticemi ze sáčku s volně uloženými součástmi (Obrázek 17).

    g018657

    Obrázek 17

    1. Kabelová svorka
    2. Lanko deflektoru

  7. Stiskněte modrý kryt páky a pohybujte ovladačem Quick Stick v plném rozsahu. Zkontrolujte, zda se vyhazovací komín a deflektor plynule pohybují.

Připojení kabelu předního reflektoru

Díly potřebné k provedení tohoto kroku:

Kabelová svorka1

  1. Konektor na volném konci kabelu zcela zasuňte do konektoru na zadní straně světla (Obrázek 18).

    g016761

    Obrázek 18

    1. Plastová spona na kabelovém konektoru
    2. Šroub U
    3. Kabelová svorka

    Note: Zkontrolujte, zda je plastová svorka konektoru kabelu na spodní straně (Obrázek 18).

  2. Pomocí kabelové svorky (ze sáčku s volně uloženými součástmi) upevněte kabel k rukojeti přibližně 2,5 cm pod šroub U (Obrázek 18).

Kontrola hladiny motorového oleje

Note: Při zakoupení sněhové frézy je v motoru olej. Před spuštěním motoru zkontrolujte hladinu oleje a je-li třeba, doplňte jej.

Viz Kontrola hladiny motorového oleje.

Kontrola tlaku v pneumatikách

Pneumatiky jsou při dodání od výrobce přehuštěné. Snižte tlak v obou pneumatikách na stejnou hodnotu mezi 1,17 a 1,37 bar.

Kontrola kluzných lišt a shrnovače

Viz Kontrola a nastavení kluzných lišt a shrnovače.

Kontrola funkce pohonu pojezdu

Výstraha

Pokud není pohon pojezdu správně seřízen, může se sněhová fréza pohybovat opačným směrem, než jste zamýšleli, a tak způsobit zranění a/nebo škodu na majetku.

Pečlivě zkontrolujte pohon pojezdu a v případě potřeby jej správně seřiďte.

  1. Nastartujte motor, viz Spouštění motoru.

  2. Posuňte řadicí páku do polohy R1, viz Ovládání řadicí páky.

  3. Přitiskněte levou páku (pojezd) k rukojeti (Obrázek 19).

    g001011

    Obrázek 19

    Sněhová fréza by se měla pohybovat dozadu. Pokud se sněhová fréza nerozjede nebo se rozjede dopředu, proveďte následující:

    1. Uvolněte páku pojezdu a vypněte motor.

    2. Odpojte radiální čep od páky voliče rychlosti (Obrázek 12).

    3. Otočte radiální čep na páce voliče rychlosti dolů (ve směru hodinových ručiček) (Obrázek 12).

    4. Připojte radiální čep k páce voliče rychlosti (Obrázek 12).

  4. Uvolněte páku pojezdu.

  5. Posuňte páku voliče rychlosti do polohy 1, viz Ovládání řadicí páky.

  6. Přitiskněte levou páku (pojezd) k rukojeti (Obrázek 19).

    Sněhová fréza by se měla pohybovat dopředu. Pokud se sněhová fréza nerozjede nebo se rozjede dozadu, proveďte následující:

    1. Uvolněte páku pojezdu a vypněte motor.

    2. Odpojte radiální čep od páky voliče rychlosti (Obrázek 12).

    3. Otočte radiální čep na ovládací tyči rychlosti nahoru (proti směru hodinových ručiček) (Obrázek 12).

    4. Připojte radiální čep k páce voliče rychlosti (Obrázek 12).

  7. Pokud jste provedli nějaké úpravy, opakujte tento postup, dokud již nebudou žádné úpravy třeba.

Important: Pokud se sněhová fréza pohybuje, když je páka pojezdu v uvolněné poloze, zkontrolujte lanko pojezdu (viz Kontrola a nastavení lanka pojezdu) nebo odvezte sněhovou frézu do autorizovaného servisního střediska.

Součásti stroje

g016495

Obrázek 20

  1. Rukojeť (2)
  2. Páka nabíracího šroubu/rotoru
  3. Páka voliče rychlosti
  4. Ovládání vyhazovacího komínu Quick Stick®
  5. Páka pojezdu
  6. Uzávěr palivové nádrže
  7. Plnicí trubka/měrka hladiny oleje
  8. Deflektor vyhazovacího komínu
  9. Vyhazovací komín
  10. Shrnovač
  11. Nabírací šroub
  12. Kluzná lišta (2)
  13. Tlačítko elektrického startéru
  14. Zásuvka elektrického startéru
  15. Nástroj na odklízení sněhu
  16. Přední reflektor
  17. Páka spojky kol (2)
g016500

Obrázek 21

  1. Nasávání paliva
  2. Spínač zapalování
  3. Sytič
  4. Uzavírací ventil paliva
  5. Škrticí klapka
  6. Vypouštěcí zátka oleje
  7. Rukojeť ručního startéru
g004217

Obrázek 22

  1. Nástroj na odklízení sněhu (připevněný k rukojeti)

Obsluha

Note: Z polohy obsluhy určete levou a pravou stranu stroje.

Před provozem

Bezpečnostní kroky před použitím

  • Pouze pro modely s elektrickým startérem: Používejte prodlužovací kabely a zásuvky uvedené v příručce. Před připojením ke zdroji napájení důkladně napájecí kabel zkontrolujte. Je-li kabel poškozený, nepoužívejte jej. Poškozený kabel vyměňte. Kdykoliv sněhovou frézu nestartujete, vytáhněte napájecí kabel ze zásuvky.

  • Používejte vhodné zimní oblečení pokaždé, když se strojem pracujete. Noste pevné protiskluzové boty, které zajistí lepší stabilitu na kluzkém povrchu. Nenoste volné oblečení, které by se mohlo zachytit do pohybujících se částí stroje.

  • Při práci se strojem, jeho nastavování nebo opravách vždy používejte ochranu zraku před předměty, které mohou od stroje odlétávat.

  • Pečlivě zkontrolujte oblast, ve které se strojem hodláte pracovat, a odstraňte všechny předměty, jako například rohožky, sáňky, desky, dráty apod.

  • Dojde-li k poškození nebo ztrátě štítu, bezpečnostního zařízení nebo štítku (nebo štítek nelze přečíst), opravte je nebo vyměňte dříve, než uvedete stroj do provozu. Také utáhněte všechny uvolněné šrouby a matice.

Nebezpečí

Palivo je extrémně hořlavé a výbušné. Požár nebo výbuch způsobený palivem může popálit vás i jiné osoby.

  • Aby nedošlo ke vznícení paliva od statického náboje, umístěte před tankováním nádobu s palivem nebo stroj na zem, nikoli na vozidlo nebo jakýkoli předmět.

  • Palivo doplňujte venku a pouze tehdy, když je motor studený. Rozlitý benzin utřete.

  • Nemanipulujte s palivem v blízkosti otevřeného ohně či jisker nebo když kouříte.

  • Palivo skladujte ve schváleném kanystru a uchovávejte je mimo dosah dětí.

  • Nenaklánějte stroj dopředu ani dozadu, pokud je v nádrži palivo, mohlo by dojít k úniku paliva ze stroje.

Plnění palivové nádrže

  • Nejlepších výsledků dosáhnete, když budete používat pouze čistý, čerstvý (ne starší než 30 dnů) bezolovnatý benzín s oktanovým číslem kolem 87 nebo vyšším (metoda stanovení (R+M)/2).

  • Přijatelná jsou i okysličená paliva s až 10 % ethanolu nebo 15 % MTBE.

  • Nepoužívejte etanolové směsi benzinu (např. E15 nebo E85) s více než 10 % etanolu. Použití těchto směsí může mít za následek problémy s výkonem nebo poškození motoru, na které se nevztahuje záruka.

  • Nepoužívejte benzín s příměsí metanolu.

  • Neuchovávejte palivo přes zimu v palivové nádrži či nádobách na palivo bez použití stabilizátoru paliva.

  • Nepřidávejte do benzínu olej.

Neplňte palivovou nádrž nad spodní hranu (Obrázek 23).

g215907

Obrázek 23

Note: Pro dosažení co nejlepších výsledků kupujte palivo pouze v množství, které spotřebujete do 30 dnů. Do nově zakoupeného paliva můžete také přidat stabilizátor a uchovat tak palivo čerstvé až 6 měsíců.

Během provozu

Bezpečnostní kroky během použití

  • Před uvolňováním ucpaného materiálu ze stroje vypněte motor a vždy používejte tyč nebo nástroj na odklízení sněhu (je-li k dispozici).

  • Rotující nabírací šroub může poranit ruce nebo nohy. Při práci se strojem stůjte za rukojetěmi a stranou od vyhazovacího otvoru. Hlavu, ruce, nohy a ostatní části těla či oblečení udržujte v bezpečné vzdálenosti od rotujících nebo pohyblivých dílů stroje.

  • Dbejte na to, aby vyhazovací komín nikdy nemířil na lidi nebo na místa, kde může dojít ke škodám na majetku.

  • Dejte pozor, abyste při práci neuklouzli nebo neupadli. Vždy stůjte pevně na zemi a rukama se pevně držte rukojeti. Pohybujte se chůzí, nikdy během.

  • Buďte velmi opatrní při pohybu na svazích.

  • Sněhovou frézu používejte pouze při dobré viditelnosti nebo dobrém osvětlení.

  • Stroj neobsluhujte, jste-li nemocní, unavení nebo pod vlivem alkoholu nebo léků.

  • Pokud se strojem couváte, dívejte se za sebe a buďte velmi opatrní.

  • Pokud právě neodklízíte sníh, odpojte pohon od nabíracího šroubu.

  • Při přejíždění nebo odklízení sněhu z šotolinových cest či chodníků buďte mimořádně opatrní. Dávejte pozor na skrytá nebezpečí a provoz na silnici.

  • Nikdy se nepokoušejte provádět žádné úpravy, je-li motor spuštěný.

  • Při střetu s cizím předmětem vypněte motor, vyjměte klíček ze zapalování (pouze modely s elektrickým startérem), a dříve než stroj znovu nastartujete a začnete používat, pečlivě jej prohlédněte a zjistěte, zda nebyl poškozen. Případná poškození opravte.

  • Pokud stroj začne abnormálně vibrovat, vypněte motor a proveďte kontrolu, abyste zjistili příčinu vibrací.

  • Nespouštějte motor v uzavřených prostorách, jestliže není zajištěna správná ventilace (např. ponechané otevřené dveře). Výfukové plyny jsou nebezpečné.

  • Nepřetěžujte stroj; nesnažte se odklízet sníh příliš rychle.

  • Nikdy se nedotýkejte horkého motoru nebo tlumiče.

Spouštění motoru

  1. Zkontrolujte hladinu motorového oleje. Viz Kontrola hladiny motorového oleje.

  2. Otočte uzavírací ventil paliva o čtvrt otáčky proti směru hodinových ručiček; tím ventil otevřete (Obrázek 24).

    g016512

    Obrázek 24

  3. Zcela zasuňte klíček do zapalování (Obrázek 25).

    g016498

    Obrázek 25

    1. Klíček zapalování

  4. Palcem pevně stiskněte tlačítko nasávání paliva dle následující tabulky a před uvolněním jej pokaždé nechejte přibližně vteřinu ve stisknuté poloze (Obrázek 26).

    g037221

    Obrázek 26

    TeplotaDoporučený počet nasávání
    Nad -18 °C3
    -23 °C až -18 °C4
    Pod -23 °C6

  5. Posuňte sytič do polohy SYTIč (Obrázek 27).

    g016501

    Obrázek 27

  6. Posuňte škrticí klapku do polohy RYCHLý BěH (Obrázek 28).

    g016504

    Obrázek 28

  7. Stroj nastartujte zatáhnutím za ruční startér nebo stisknutím tlačítka elektrického startéru (Obrázek 29).

    g215361

    Obrázek 29

    1. Tlačítko elektrického startéru
    2. Zásuvka elektrického startéru
    3. Rukojeť ručního startéru

    Note: Používejte pouze přípojný kabel ze seznamu UL o průměru 16 G, který je určený pro venkovní použití a jehož délka nepřesahuje 15 m.

    Důležité upozornění

    Poškozený napájecí kabel může způsobit poranění nebo požár.

    Před použitím stroje napájecí kabel důkladně zkontrolujte. Je-li kabel poškozený, nepoužívejte jej. Ihned jej opravte nebo vyměňte. Kontaktujte autorizované servisní středisko.

    Important: Aby nedošlo k poškození elektrického startéru, používejte jej v krátkých cyklech (5 s zapnutý, 5 s vypnutý). Nepoužívejte jej více než 10x. Pokud motor stále nestartuje, dopravte stroj do autorizovaného servisního střediska.

  8. Napájecí kabel odpojte nejprve od zásuvky ve zdi a teprve potom od stroje (pouze modely s elektrickým startérem).

  9. Nechejte motor zahřát a postupně posuňte sytič do polohy pro BěH. Vždy, než začnete nastavovat sytič, počkejte, dokud motor neběží hladce.

    Výstraha

    Pokud necháte sněhovou frézu zapojenou do síťové zásuvky, někdo by ji mohl neúmyslně zapnout, a způsobit tak úraz nebo škody na majetku.

    Kdykoliv sněhovou frézu nestartujete, vytáhněte napájecí kabel ze zásuvky.

Vypnutí motoru

  1. Posuňte páku škrticí klapky do polohy pro POMALý běh a poté do polohy STOP (Obrázek 30). Motor lze vypnout rovněž vytažením klíčku zapalování směrem ven do střední polohy.

    g016505

    Obrázek 30

  2. Než opustíte pozici obsluhy, počkejte, až se všechny pohyblivé části zastaví.

  3. Vytáhněte klíček zapalování, aby nemohlo dojít k náhodnému spuštění.

  4. Otočením ve směru hodinových ručiček zavřete uzavírací ventil paliva (Obrázek 31).

    g016499

    Obrázek 31

  5. Třikrát nebo čtyřikrát zatáhněte za ruční startér.

    Note: Tím zabráníte jeho zamrznutí.

Ovládání pohonu pojezdu

Výstraha

Pokud není pohon pojezdu správně seřízen, může se sněhová fréza pohybovat opačným směrem, než jste zamýšleli, a tak způsobit zranění a/nebo škodu na majetku.

Pečlivě zkontrolujte pohon pojezdu a v případě potřeby jej správně seřiďte; více informací viz Kontrola funkce pohonu pojezdu.

Important: Pokud se sněhová fréza pohybuje, když je páka pojezdu v uvolněné poloze, zkontrolujte lanko pojezdu (viz Kontrola a nastavení lanka pojezdu) nebo odvezte sněhovou frézu do autorizovaného servisního střediska.

  1. Pohon pojezdu zapnete přitisknutím levé páky (pojezd) k rukojeti (Obrázek 32).

    g001011

    Obrázek 32

  2. Chcete-li zastavit pohon pojezdu, uvolněte páku pojezdu.

Použití pák spojky kol

Páky spojky kol mohou dočasně vyřadit pohon jednoho nebo obou kol, přičemž páka pojezdu zůstane v zařazené poloze. To umožňuje snadné zatáčení a manipulaci se sněhovou frézou.

Note: Přitažením páky pojezdu k rukojeti se aktivuje pohon obou kol.

Chcete-li zatočit doprava, přitáhněte pravou páku spojky k rukojeti (Obrázek 33).

g001307

Obrázek 33

Note: Tím se odpojí pohon pravého kola, levé se bude otáčet dál. Fréza tak zatočí doprava.

Note: Obdobně přitažením levé páky spojky zatočíte kola doleva.

Po ukončení manévru uvolněte páku spojky. Obě kola se začnou otáčet (Obrázek 34).

g001308

Obrázek 34

Dočasným přitažením a uvolněním spojkových pák lze také korigovat směr stroje a udržovat jej tak v přímém směru, zejména v hlubokém sněhu.

Přitažením obou spojkových pák současně se odpojí pohon obou kol. Můžete tak stroj ručně posunout vzad, aniž byste museli zastavovat a řadit zpětnou rychlost. Kromě toho lze takto stroj přesouvat bez spuštění motoru.

Ovládání řadicí páky

Řadicí páka má šest rychlostí dopředu a dvě dozadu. Při změně rychlostního stupně uvolněte páku pojezdu a posuňte řadicí páku do požadované polohy (Obrázek 35). Páka v každém zvoleném rychlostním stupni zapadne do zářezu.

g001012

Obrázek 35

Ovládání pohonu nabíracího šroubu/rotoru

  1. Pohon nabíracího šroubu/rotoru zapnete přitisknutím pravé páky (nabíracího šroubu/rotoru) k rukojeti (Obrázek 36).

    g001013

    Obrázek 36

  2. Chcete-li pohon nabíracího šroubu a rotoru zastavit, uvolněte pravou páku.

    Important: Stisknete-li jak páku nabíracího šroubu/pohonu, tak páku pojezdu, páka pojezdu zablokuje páku nabíracího šroubu/pohonu ve stisknuté poloze a tím vám uvolní pravou ruku. Chcete-li uvolnit obě páky, stačí uvolnit levou páku (pojezd).

  3. Pokud se po uvolnění páky nabíracího šroubu/rotoru dále otáčí nabírací šroub a rotor, sněhovou frézu nepoužívejte. Zkontrolujte lanko nabíracího šroubu/rotoru, a je-li to třeba, seřiďte je, viz Kontrola a nastavení kabelu nabíracího šroubu/rotoru. Jinak odvezte stroj do autorizovaného servisního střediska.

    Důležité upozornění

    Pokud se po uvolnění páky nabíracího šroubu/rotoru dále otáčí nabírací šroub a rotor, mohli byste vážně zranit sebe i jiné osoby.

    Sněhovou frézu nepoužívejte. Odvezte ji do autorizovaného servisního střediska.

Ovládání Quick Stick®

Chcete-li pohybovat vyhazovacím komínem a deflektorem pomocí ovladače Quick Stick, stiskněte modrý kryt páky. Uvolněním krytu páky zablokujte vyhazovací komín a deflektor v dané poloze (Obrázek 37).

g001014

Obrázek 37

Ovládání vyhazovacího komínu

Stiskněte modrý kryt páky a pohněte ovladačem Quick Stick doleva, chcete-li posunout vyhazovací komín doleva, nebo pohněte ovladačem Quick Stick doprava, chcete-li posunout vyhazovací komín doprava (Obrázek 38).

g018894

Obrázek 38

Ovládání deflektoru

Stiskněte modrý kryt páky a pohněte ovladačem Quick Stick dopředu, chcete-li deflektor spustit, nebo pohněte ovladačem Quick Stick dozadu, chcete-li deflektor zvednout (Obrázek 39).

g001016

Obrázek 39

Čištění ucpaného vyhazovacího komínu.

Důležité upozornění

Pokud běží nabírací šroub/rotor, ale z vyhazovacího komínu nevychází žádný sníh, je možné, že je ucpaný.

Čištění vyhazovacího komínu nikdy neprovádějte rukama. Mohlo by dojít k úrazu.

  • Při čištění vyhazovacího komínu zůstaňte v pozici obsluhy a uvolněte levou páku (ovládání pojezdu). Za běhu nabíracího šroubu/rotoru zatlačte rukojeti dolů, aby se přední část sněhové frézy zvedla několik centimetrů nad zem. Potom rychle zvedněte rukojeti, aby předek sněhové frézy narazil na zem. Je-li třeba, uvedený postup opakujte, dokud z vyhazovacího komínu nezačne vyletovat sníh.

  • Jestliže vyhazovací komín nelze vyčistit nárazy přední části stroje o zem, vypněte motor, počkejte, až se zastaví všechny pohybující se části, a komín vyčistěte nástrojem na odstraňování sněhu (Obrázek 22).

    Important: Čištění ucpaného vyhazovacího komínu nárazy předku sněhové frézy o zem může způsobit pohyb kluzných lišt. Nastavte kluzné lišty a pevně utáhněte šrouby na lištách, viz Kontrola a nastavení kluzných lišt a shrnovače.

Provozní tipy

Nebezpečí

Je-li stroj v provozu, rotor a nabírací šroub se otáčí a mohou poranit nebo amputovat ruce a nohy.

  • Před nastavováním, čištěním, prohlídkou, odstraňováním závad nebo opravou sněhové frézy vypněte motor a počkejte, až se všechny pohybující se části zastaví. Odpojte kabel od zapalovací svíčky a zajistěte jej mimo její dosah, aby nikdo nemohl náhodně spustit motor.

  • Odstraňte překážku z vyhazovacího komínu; viz Čištění ucpaného vyhazovacího komínu.. Překážky z vyhazovacího komínu neodstraňujte rukama, ale použijte nástroj na odklízení sněhu (Obrázek 23).

  • Při práci se strojem stůjte za rukojetěmi a stranou od vyhazovacího otvoru.

  • Hlavu, ruce, nohy a ostatní části těla či oblečení udržujte v bezpečné vzdálenosti od zakrytých, pohyblivých nebo rotujících dílů stroje.

Důležité upozornění

Rotor může odhazovat kameny, hračky a další cizí předměty, a přivodit tak vážný úraz obsluze nebo okolostojícím osobám.

  • Odstraňte z plochy určené k čištění všechny předměty, které by nabírací šroub mohl zachytit a odhodit.

  • Sníh odklízejte v bezpečné vzdálenosti od zvířat a dětí.

  • Při odklízení sněhu vždy nastavte škrticí klapku do polohy pro RYCHLý BěH.

  • Pokud se motor při zatížení zpomaluje nebo prokluzují kola, přeřaďte na nižší rychlostní stupeň.

  • Pokud se zvedá předek sněhové frézy, přeřaďte na nižší rychlostní stupeň. Pokud se dále zvedá, tlačte rukojeti nahoru.

Po provozu

Bezpečnostní kroky po použití

  • Nikdy neskladujte stroj s palivem v nádrži uvnitř budovy, kde se vyskytují zdroje vznícení, například bojlery, teplomety nebo sušičky oblečení. Před uskladněním stroje v jakýchkoliv uzavřených prostorech nechte vždy vychladnout motor.

  • Pokud uskladňujete stroj na více než 30 dní, prostudujte si důležité informace v Před uskladněním.

Ochrana před zamrznutím po použití

  • Ve sněhových a chladných podmínkách mohou některé ovládací prvky a pohyblivé části stroje zamrznout. Snažíte-li se rozhýbat zamrzlé díly, nepoužívejte hrubou sílu. Máte-li potíže s ovládáním jakéhokoliv ovládacího prvku nebo součásti, spusťte motor a nechte ho několik minut běžet.

  • Po použití sněhové frézy nechte motor několik minut běžet, abyste zabránili zamrznutí pohyblivých částí motoru. Spusťte nabírací šroub/rotor, abyste odstranili veškerý zbývající sníh uvnitř skříně. Pohybujte ovladačem Quick Stick, aby nezamrznul. Vypněte motor, počkejte, až se zastaví všechny pohybující se části, a odstraňte ze sněhové frézy veškerý sníh a led.

  • Když je motor vypnutý, několikrát zatáhněte za rukojeť ručního startéru a jednou stiskněte tlačítko elektrického startéru. Zabráníte tím zamrznutí ručního a elektrického startéru.

Údržba

Doporučený harmonogram údržby

Servisní intervalPostup při údržbě
Po prvních 2 hodinách
  • Zkontrolujte lanko pojezdu, a je-li to třeba, seřiďte je.
  • Zkontrolujte lanko nabíracího šroubu/rotoru, a je-li to třeba, seřiďte je.
    		•
    Po prvních 5 hodinách
  • Vyměňte motorový olej.
    		•
    Při každém použití nebo denně
  • Zkontrolujte hladinu oleje v motoru, a je-li to třeba, doplňte jej.
    		•
    Po každých 50 hodinách provozu
  • Vyměňte motorový olej.Motorový olej měňte každých 25 hodin provozu, jestliže motor hodně zatěžujete.
    		•
    Po každých 100 hodinách provozu
  • Vyměňte zapalovací svíčku.
    		•
    Každý rok
  • Zkontrolujte kluzné lišty a shrnovač, a je-li to třeba, seřiďte je.
  • Zkontrolujte lanko pojezdu, a je-li to třeba, seřiďte je nebo vyměňte.
  • Zkontrolujte lanko nabíracího šroubu/rotoru, a je-li to třeba, seřiďte je nebo vyměňte.
  • Zkontrolujte hladinu oleje v převodovce nabíracího šroubu, a je-li to třeba, doplňte jej.
    		•
    Každý rok nebo před uskladněním
  • Zkontrolujte tlak v pneumatikách a udržujte jej na hodnotě 1,17 až 1,38 bar (116 až 137 kPa).
  • Na konci sezóny spusťte motor, aby zcela vyschla palivová nádrž a karburátor.
  • Je-li třeba, nechte v autorizovaném servisním středisku prohlédnout a vyměnit hnací řemen pojezdu a hnací řemen nabíracího šroubu/rotoru.
    		•

    Important: Více informací o údržbě a servisu sněhové frézy najdete na stránkách www.Toro.com.

    Bezpečnost při provádění úkonů údržby

    Před provedením jakýchkoli úkonů údržby stroje si přečtěte následující bezpečnostní opatření.

    • Před prováděním údržby, servisu nebo nastavování vypněte motor a vytáhněte klíček ze zapalování. Vyžaduje-li stroj závažnější opravu, vyhledejte autorizovaného servisního prodejce.

    • Často kontrolujte, zda jsou všechny montážní prvky správně utaženy, aby byl stroj udržován v bezpečném provozním stavu.

    • Neměňte nastavení regulátoru motoru.

    • Kupujte výhradně originální náhradní díly a příslušenství značky Toro.

    Příprava údržby

    1. Umístěte sněhovou frézu na rovný povrch.

    2. Vypněte motor a počkejte, dokud se nezastaví všechny pohybující se součásti.

    3. Odpojte kabel zapalovací svíčky. Viz Výměna zapalovací svíčky.

    Kontrola hladiny motorového oleje

    Servisní intervalPostup při údržbě
    Při každém použití nebo denně
  • Zkontrolujte hladinu oleje v motoru, a je-li to třeba, doplňte jej.
    		•

    1. Vyjměte olejovou měrku, otřete ji dosucha a potom ji zasuňte zpět do klikové skříně.

    2. Vyjměte olejovou měrku a zkontrolujte hladinu oleje (Obrázek 40). Jestliže je hladina oleje na měrce pod ryskou Add (doplnit), doplňte olej. Viz Výměna motorového oleje.

      g016497

      Obrázek 40

      1. Full (plná)
      2. Doplňte olej

    Kontrola a nastavení kluzných lišt a shrnovače

    Servisní intervalPostup při údržbě
    Každý rok
  • Zkontrolujte kluzné lišty a shrnovač, a je-li to třeba, seřiďte je.
    		•

    Zkontrolujte kluzné lišty, abyste se ujistili, že se nabírací šroub nedotýká dlážděného nebo štěrkového povrchu. Podle potřeby nastavte kluzné lišty, abyste kompenzovali opotřebení.

    1. Zkontrolujte tlak v pneumatikách; viz Kontrola tlaku v pneumatikách.

    2. Povolujte matice přidržující obě kluzné lišty na stranách nabíracího šroubu, dokud se lišty nebudou snadno posunovat nahoru a dolů (Obrázek 41).

      g001570

      Obrázek 41

      1. 1,3 cm

    3. Podepřete boční desky tak, aby byly alespoň 1,3 cm nad rovným povrchem.

      Important: Nože nabíracího šroubu musí být pomocí kluzných lišt zvednuty nad zem.

    4. Ujistěte se, že shrnovač je 3 mm nad rovným povrchem a je s tímto povrchem rovnoběžný.

      Note: Pokud je podklad popraskaný, hrubý nebo nerovný, nastavte kluzné lišty tak, aby se shrnovač zvedl. V případě štěrkového povrchu spusťte kluzné lišty ještě níže, aby sněhová fréza nenabírala kameny.

    5. Spouštějte kluzné lišty dolů, dokud nebudou vyrovnány se zemí.

    6. Pevně utáhněte matice připevňující obě kluzné lišty ke stranám nabíracího šroubu.

      Note: Chcete-li rychle nastavit uvolněné kluzné lišty, podepřete shrnovač ve výšce 3 mm nad zemí a poté lišty spusťte na zem.

      Note: Pokud jsou obě kluzné lišty nadměrně opotřebené, můžete je obrátit nepoužitou stranou k zemi.

    Kontrola a nastavení lanka pojezdu

    Servisní intervalPostup při údržbě
    Po prvních 2 hodinách
  • Zkontrolujte lanko pojezdu, a je-li to třeba, seřiďte je.
    		•
    Každý rok
  • Zkontrolujte lanko pojezdu, a je-li to třeba, seřiďte je nebo vyměňte.
    		•

    Pokud se sněhová fréza nepohybuje dopředu nebo dozadu podle zařazených rychlostí nebo se pohybuje, když uvolníte páku pojezdu, seřiďte kabel pojezdu.

    S uvolněnou pákou pojezdu zkontrolujte kolík v prodloužené drážce na levé straně sněhové frézy nad pneumatikou. Mezi přední stranou drážky a předním okrajem kolíku by měla být mezera 1 až 1,5 mm (Obrázek 42).

    g001568

    Obrázek 42

    1. Kolík
    2. 1 až 1,5 mm

    Není-li levý kabel (pojezd) správně seřízen, proveďte následující kroky:

    1. Povolte pojistnou matici.

    2. Povolujte nebo utahujte napínák, dokud nebude mezi kolíkem a předním okrajem drážky požadovaná mezera.

    3. Utáhněte pojistnou matici (Obrázek 43).

      g001021

      Obrázek 43

      1. Pojistná matice
      2. Napínák

    Kontrola a nastavení kabelu nabíracího šroubu/rotoru

    Servisní intervalPostup při údržbě
    Po prvních 2 hodinách
  • Zkontrolujte lanko nabíracího šroubu/rotoru, a je-li to třeba, seřiďte je.
    		•
    Každý rok
  • Zkontrolujte lanko nabíracího šroubu/rotoru, a je-li to třeba, seřiďte je nebo vyměňte.
    		•

    1. Odstraňte dva šrouby z pravé strany krytu řemenu, jak je znázorněno na obrázku.

    2. Zvedněte pravou stranu krytu řemenu (Obrázek 44).

      g001022

      Obrázek 44

    3. Uvolněte páku nabíracího šroubu/rotoru a ujistěte se, že mezi montážním celkem spojky nabíracího šroubu a výstupkem je mezera 1,5 mm; viz Obrázek 45.

      g001569

      Obrázek 45

      1. Jazýček
      2. 1,5 mm

    4. Není-li kabel nabíracího šroubu/rotoru správně seřízen, proveďte následující kroky:

    5. Povolte pojistnou matici (Obrázek 46).

      g001024

      Obrázek 46

      1. Pojistná matice
      2. Napínák

    6. Povolením nebo utažením napínáku nastavte napětí kabelu (Obrázek 46).

    7. Nastavujte napínák, dokud nedosáhnete správné mezery.

    8. Utáhněte pojistnou matici.

    9. Vložte 2 šrouby, které jste předtím odstranili z krytu řemenu.

    10. Pokud je kabel nabíracího šroubu/rotoru správně nastaven, ale problém přetrvává, obraťte se na autorizované servisní středisko.

    Kontrola hladiny oleje v převodovce nabíracího šroubu

    Servisní intervalPostup při údržbě
    Každý rok
  • Zkontrolujte hladinu oleje v převodovce nabíracího šroubu, a je-li to třeba, doplňte jej.
    		•

    1. Umístěte sněhovou frézu na rovný povrch.

    2. Vyčistěte prostor kolem zátky (Obrázek 47).

      g016782

      Obrázek 47

      1. Zátka

    3. Odstraňte zátku z převodovky.

    4. Zkontrolujte hladinu oleje v převodovce. Měla by být ve výši přepadu v otvoru plnicího hrdla.

    5. Pokud je hladina oleje nízká, doplňte do převodovky převodový olej GL-5 nebo GL-6, SAE 85-95 EP, a to až do výše přepadu.

      Note: Nepoužívejte syntetický olej.

    6. Namontujte zátku převodovky.

    Výměna motorového oleje

    Servisní intervalPostup při údržbě
    Po prvních 5 hodinách
  • Vyměňte motorový olej.
    		•
    Po každých 50 hodinách provozu
  • Vyměňte motorový olej.Motorový olej měňte každých 25 hodin provozu, jestliže motor hodně zatěžujete.
    		•

    Je-li to možné, těsně před výměnou spusťte motor, protože teplý olej je tekutější a obsahuje více nečistot.

    Používejte automobilový detergentní olej s API klasifikací SF, SG, SH, SJ, SL nebo vyšší.

    Použijte Obrázek 48 níže pro výběr oleje s nejlepší viskozitou vzhledem k očekávanému rozsahu venkovních teplot:

    g011606

    Obrázek 48

    Množství motorového oleje

    ModelMnožství motorového oleje
    388340,89 až 0,95 l

    1. Vyčistěte prostor kolem uzávěru výpusti oleje (Obrázek 49).

      g016496

      Obrázek 49

      1. Vypouštěcí zátka oleje

    2. Zasuňte sběrnou vanu pod nástavec výpusti a odstraňte vypouštěcí zátku.

      Note: Při odstraňování uzávěru dávejte pozor, aby se trubice neuvolnila.

    3. Vypusťte olej.

      Note: Použitý olej předejte do certifikovaného recyklačního střediska.

    4. Nainstalujte vypouštěcí zátku oleje.

    5. Naplňte klikovou skříň olejem.

      1. Vytáhněte měrku a pomalu nalévejte olej do plnicí trubice, aby hladina na olejové měrce dosáhla ke značce horní hladiny (Obrázek 50). Nepřeplňujte.

        g016497

        Obrázek 50

        1. Full (plná)
        2. Doplňte olej

      2. Opatrně zasuňte olejovou měrku.

        Note: Snažte se olej kolem plnicí trubice nerozlít; olej by mohl vniknout na součásti pojezdu a způsobit prokluzování.

    Výměna zapalovací svíčky

    Servisní intervalPostup při údržbě
    Po každých 100 hodinách provozu
  • Vyměňte zapalovací svíčku.
    		•

    Důležité upozornění

    Výměna zapalovací svíčky, když je motor horký, může způsobit popáleniny.

    Zapalovací svíčku vyměňte až po vychladnutí motoru.

    Používejte zapalovací svíčku Toro nebo ekvivalentní svíčku (Champion® RN9YC nebo NGK BPR6ES).

    1. Vyjměte držák (Obrázek 51).

      g016645

      Obrázek 51

      1. Manžeta zapalovací svíčky

    2. Vyčistěte okolí patky zapalovací svíčky.

      g016646

      Obrázek 52

    3. Vyjměte a zlikvidujte starou zapalovací svíčku.

      Note: Pro vyjmutí zapalovací svíčky budete potřebovat ráčnový klíč.

    4. Mezeru mezi elektrodami na nové zapalovací svíčce nastavte na 0,76 mm, viz Obrázek 53.

      g001029

      Obrázek 53

      1. 0,76 mm

    5. Našroubujte novou zapalovací svíčku, pevně ji utáhněte a připojte k ní kabel zapalování.

      Note: Zajistěte, aby byl kabel zapalování na zapalovací svíčce zcela přichycen na svém místě.

    Seřízení západky vyhazovacího komínu

    Pokud se vyhazovací komín nezajistí v požadované poloze nebo jej nelze odjistit, abyste jej mohli nastavit do jiné polohy, seřiďte západku vyhazovacího komínu.

    1. Odstraňte kryt převodu vyhazovacího komínu (Obrázek 54), zdvihněte jeho přední stranu a vysuňte jej směrem dozadu.

      g001030

      Obrázek 54

    2. Uvolněte šroub na kabelové svorce (Obrázek 55).

      g001031

      Obrázek 55

      1. Kabel
      2. Svorka lanka

    3. Uchopte kabel a veďte jej směrem k přední části stroje tak, aby západka vyhazovacího komínu zcela zapadla do zubů soukolí (Obrázek 55 a Obrázek 56).

      g001032

      Obrázek 56

      1. Západka vyhazovacího komínu
      2. Zuby soukolí

      Note: Západka je tažena pružinou, která ji po uvolnění lanka přitáhne do zubů soukolí (Obrázek 56).

    4. Je-li kabel lanka uvolněný, zatáhněte za něj směrem dozadu.

    5. Utáhněte šroub na kabelové svorce; buďte opatrní, aby nebyla odstraněna plastová část.

    6. Nasaďte a upevněte kryt převodu.

    Výměna hnacích řemenů

    Pokud je hnací řemen nabíracího šroubu/rotoru nebo hnací řemen pojezdu opotřebený, nasáklý olejem nebo jinak poškozený, nechejte jej vyměnit v autorizovaném servisním středisku.

    Výměna žárovky reflektoru

    Používejte 37W halogenové žárovky GE 899. Žárovky se nedotýkejte rukama a chraňte ji před nečistotami a vlhkostí.

    1. Ze zadní strany reflektoru odpojte konektor kabelu (Obrázek 57).

      g001037

      Obrázek 57

    2. Patkou žárovky otočte na doraz proti směru hodinových ručiček (Obrázek 58).

      g001033

      Obrázek 58

    3. Žárovku opatrně vytáhněte z reflektoru (Obrázek 59).

      g001034

      Obrázek 59

    4. Do zadního otvoru reflektoru zasuňte novou žárovku (Obrázek 60).

      g001035

      Obrázek 60

    5. Patkou žárovky otočte na doraz po směru hodinových ručiček (Obrázek 61).

      g001036

      Obrázek 61

    6. Ke konektoru na zadní straně reflektoru připojte kabel a zasuňte jej na doraz (Obrázek 62).

      g006590

      Obrázek 62

    Uskladnění

    Příprava sněhové frézy k uskladnění

    1. Při posledním doplňování paliva v sezóně přidejte do čerstvého paliva stabilizátor podle pokynů výrobce motoru.

      Important: Neskladujte palivo déle, než doporučuje výrobce stabilizátoru paliva.

    2. Nechejte motor 10 minut běžet, aby se upravené palivo rozptýlilo po celém palivovém systému.

    3. Nechte stroj v chodu, dokud se motor sám nezastaví kvůli nedostatku paliva.

    4. Použijte tlačítko pro nasání paliva a znovu spusťte motor.

    5. Nechejte motor pracovat, dokud se sám nezastaví. Když již motor nejde nastartovat, je dostatečně suchý.

    6. Vypněte motor a nechejte jej vychladnout.

    7. Vytáhněte klíč ze zapalování.

    8. Sněhovou frézu důkladně vyčistěte.

    9. Poškozené části povrchu opravte barvou, kterou dodává autorizovaný servisní prodejce. Poškozená místa před natíráním obruste a použijte antikorozní přípravek, abyste ochránili kovové části před rezavěním.

    10. Utáhněte všechny volné vruty, šrouby a pojistné matice. Opravte nebo vyměňte všechny poškozené součásti.

    11. Sněhovou frézu přikryjte a uložte ji na bezpečné místo z dosahu dětí.

    Konec uskladnění sněhové frézy

    Proveďte každoroční údržbu podle postupu uvedeného v doporučeném harmonogramu údržby, viz část .

    Odstraňování závad

    ProblemPossible CauseCorrective Action
    Elektrický startér se neotáčí (pouze elektrické startování).
    1. Napájecí kabel je odpojen od zásuvky nebo sněhové frézy.
    2. Napájecí kabel je opotřebovaný, zkorodovaný nebo poškozený.
    3. V zásuvce není proud.
    1. Zapojte napájecí kabel do zásuvky a/nebo sněhové frézy.
    2. Vyměňte napájecí kabel.
    3. Nechte si od kvalifikovaného elektrikáře zapojit zásuvku.
    Motor se nespustí nebo se spustí jen s obtížemi.
    1. Klíč není v zapalování nebo je v poloze stop.
    2. Sytič je ve vypnuté poloze a nebylo stisknuto tlačítko nasávání paliva.
    3. Není otevřený uzavírací ventil paliva.
    4. Škrticí klapka není v poloze pro rychlý běh.
    5. Palivová nádrž je prázdná nebo palivový systém obsahuje zvětralé palivo.
    6. Kabel zapalovací svíčky je uvolněný nebo odpojený.
    7. Svíčka je zkorodovaná nebo znečištěná, popřípadě nemá správnou vzduchovou mezeru.
    8. Odvětrávací otvor palivového uzávěru je ucpaný.
    9. Hladina motorového oleje v klikové skříni motoru je příliš nízká nebo příliš vysoká.
    1. Vložte klíč do zapalování a otočte jej do zapnuté polohy.
    2. Posuňte sytič do zapnuté polohy a třikrát stiskněte tlačítko nasávání paliva.
    3. Otevřete uzavírací ventil paliva.
    4. Posuňte škrticí klapku do polohy pro rychlý běh.
    5. Vypusťte palivovou nádrž a naplňte ji čerstvým palivem (starým maximálně 30 dnů). Jestliže problém přetrvává, kontaktujte autorizované servisní středisko.
    6. Připojte kabel k zapalovací svíčce.
    7. Zkontrolujte zapalovací svíčku a je-li třeba, seřiďte vzduchovou mezeru. Vyměňte zapalovací svíčku, jestliže je zkorodovaná, zanesená nebo popraskaná.
    8. Odstraňte příčinu ucpání nebo vyměňte palivový uzávěr.
    9. Doplňte nebo vypusťte olej, aby jeho hladina v klikové skříni motoru dosahovala značky Full na měrce.
    Motor pracuje nepravidelně.
    1. Sytič je v zapnuté poloze.
    2. Uzavírací ventil paliva není úplně otevřený.
    3. Palivová nádrž je téměř prázdná nebo je v ní zvětralé palivo.
    4. Uvolněný kabel zapalovací svíčky.
    5. Svíčka je zkorodovaná nebo znečištěná, popřípadě nemá správnou vzduchovou mezeru.
    6. Hladina motorového oleje v klikové skříni motoru je příliš nízká nebo příliš vysoká.
    1. Posuňte sytič do vypnuté polohy.
    2. Otevřete uzavírací ventil paliva.
    3. Vypusťte palivovou nádrž a naplňte ji čerstvým palivem (starým maximálně 30 dnů). Jestliže problém přetrvává, kontaktujte autorizované servisní středisko.
    4. Připojte kabel k zapalovací svíčce.
    5. Zkontrolujte zapalovací svíčku a je-li třeba, seřiďte vzduchovou mezeru. Vyměňte zapalovací svíčku, jestliže je zkorodovaná, zanesená nebo popraskaná.
    6. Doplňte nebo vypusťte olej, aby jeho hladina v klikové skříni motoru dosahovala značky Full na měrce.
    Motor pracuje, ale sněhová fréza odklízí sníh nedostatečně nebo jej neodklízí vůbec.
    1. Škrticí klapka není při odklízení sněhu v poloze pro rychlý běh.
    2. Sněhová fréza se pohybuje příliš rychle, aby mohla odklízet sníh.
    3. Pokoušíte se odstranit příliš mnoho sněhu na jeden záběr.
    4. Pokoušíte se odklízet příliš těžký nebo mokrý sníh.
    5. Vyhazovací komín je ucpaný.
    6. Hnací řemen nabíracího šroubu/rotoru je volný nebo sklouzl z řemenice.
    7. Hnací řemen nabíracího šroubu je opotřebený nebo přetržený.
    1. Posuňte škrticí klapku do polohy pro rychlý běh.
    2. Přeřaďte na nižší rychlost.
    3. Snižte množství sněhu odstraňovaného na jeden záběr.
    4. Nepřetěžujte sněhovou frézu příliš těžkým nebo mokrým sněhem.
    5. Vyčistěte vyhazovací komín.
    6. Nasaďte nebo seřiďte hnací řemen nabíracího šroubu/motoru (viz servisní informace na stránkách www.Toro.com) nebo odvezte sněhovou frézu do autorizovaného servisního střediska.
    7. Vyměňte hnací řemen nabíracího šroubu/motoru (viz servisní informace na stránkách www.Toro.com) nebo odvezte sněhovou frézu do autorizovaného servisního střediska.
    Vyhazovací komín nelze zajistit v požadované poloze nebo jím nelze otočit.
    1. Západka vyhazovacího komínu není správně seřízena.
    1. Seřiďte západku vyhazovacího komínu.
    Sněhová fréza neodstraňuje sníh z povrchu tak, jak by měla.
    1. Kluzné lišty nebo shrnovač nejsou správně seřízené.
    2. Pneumatiky nejsou nahuštěny stejně.
    1. Seřiďte kluzné lišty a shrnovač.
    2. Zkontrolujte, popřípadě upravte tlak v jedné nebo obou pneumatikách.
