Снегоочиститель Power Max® 1028 OXE для работы в сложных условиях

Model No. 38834-Serial No. 400000000 and Up

Введение

Данная машина предназначена для непрофессионального использования. Он рассчитан прежде всего на уборку снега с поверхностей с твердым покрытием, таких как проезды и тротуары, и других поверхностей для передвижения по жилым или коммерческим объектам. Снегоочиститель используется только для удаления снега.

Внимательно изучите данное руководство и научитесь правильно использовать и обслуживать устройство, не допуская его повреждения и травмирования персонала. Вы несете ответственность за правильное и безопасное использование устройства.

Вы можете напрямую связаться с компанией Toro, посетив сайт www.Toro.com, для получения информации о безопасности продукта и материалов о подготовке к эксплуатации изделия, информации о принадлежностях, для получения помощи в поисках дилера или для регистрации изделия.

В случае возникновения необходимости проведения технического обслуживания, приобретения оригинальных запасных частей фирмы Toro, или получения дополнительной информации вам необходимо обратиться к официальному дилеру по техническому обслуживанию или в отдел технического обслуживания фирмы Toro. Не забудьте при этом указать модель и заводской номер изделия. Рисунок 1 указывает место на устройстве, где представлены его модель и серийный номер. Запишите номера в предусмотренном для этого месте.

g217465

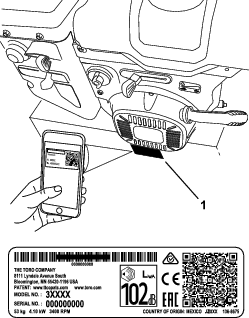

Рисунок 1

  1. Место указания названия модели и заводского номера

В настоящем руководстве определены потенциальные факторы опасности и рекомендации по их предупреждению, обозначенные символом предупреждения об опасности (Рисунок 2). Данный символ предупреждает об опасности, которая может стать причиной серьезной травмы, в том числе с летальным исходом, в случае несоблюдения пользователем рекомендуемых мер предосторожности.

g000502

Рисунок 2

  1. Символ, предупреждающий об опасности

Для выделения информации в данном руководстве используются два слова. Внимание – привлекает внимание к специальной информации, относящейся к механической части машины, и Примечание – выделяет общую информацию, требующую специального внимания.

Данное изделие удовлетворяет требованиям всех соответствующих Европейских директив; подробные сведения содержатся в отдельных документах «Декларация соответствия», выпущенных на каждое конкретное изделие.

Important: В случае эксплуатации данной машины на высоте более 1500 м в течение длительного времени, убедитесь, что на ней установлен высотный комплект, обеспечивающий соответствие двигателя требованиям директив по токсичности отработавших газов CARB/EPA. Высотный комплект увеличивает производительность двигателя, предотвращая засорение свечи зажигания, трудности с запуском и высокий уровень токсичных выбросов. После установки комплекта прикрепите наклейку о наличие высотного комплекта рядом с табличкой с заводским номером на машине. Свяжитесь с официальным дилером компании Toro по техобслуживанию для приобретения подходящего высотного комплекта и предупреждающей наклейки о наличие высотного комплекта для данной машины. Чтобы найти ближайшего дилера, посетите веб-сайт www.Toro.com или свяжитесь с отделом обслуживания заказчиков компании Toro по телефону (телефонам), указанному в «Гарантийных обязательствах на системы снижения токсичности отработавших газов». При последующей работе двигателя на высоте ниже 1500 м снимите комплект с двигателя и восстановите его исходную заводскую конфигурацию. Запрещается эксплуатация на малых высотах двигателя, переоборудованного для работы на большой высоте; в противном случае возможен перегрев и повреждение двигателя.В случае сомнений в том, переоборудована ли ваша машина для работы на высоте, посмотрите следующую наклейку (Рисунок 3).

decal127-9363

Рисунок 3

Техника безопасности

Общие требования по технике безопасности

Данная машина соответствует техническим условиям ISO 8437.

  • Перед пуском двигателя внимательно прочитайте и усвойте содержание настоящего Руководства оператора. Убедитесь, что все лица, использующие данное изделие, знают, как его применять, и понимают все предупреждения.

  • Держите руки и ноги на расстоянии от движущихся частей машины.

  • Не эксплуатируйте данную машину, если на ней не установлены все ограждения и другие защитные устройства, которые должны быть в рабочем состоянии.

  • Держитесь на достаточном расстоянии от всех отверстий выброса снега. Следите, чтобы посторонние лица находились на безопасном расстоянии от машины.

  • Не допускайте детей в рабочую зону. Не позволяйте детям пользоваться снегоочистителем.

  • Перед удалением засорений, техническим обслуживанием или заправкой машины топливом выключите двигатель.

Дополнительная информация по технике безопасности приведена в соответствующих разделах настоящего руководства.

Наклейки с правилами техники безопасности и инструкциями

Graphic

Таблички и инструкции по технике безопасности хорошо видны водителю-оператору и располагаются вблизи любого места повышенной опасности. Заменяйте любые поврежденные или утерянные наклейки.
decal106-4525

106-4525

№ по каталогу 112-6633 для заказа

  1. Быстро
  2. Скорости переднего хода
  3. Медленно
  4. Скорости заднего хода
decal107-3040

107-3040

  1. Опасность порезов и травматической ампутации конечностей крыльчаткой или шнеком – следите за тем, чтобы посторонние лица находились на безопасном расстоянии от машины.
decal112-6625

112-6625

№ по каталогу 112-6629 для заказа

  1. Опасность порезов и травматической ампутации крыльчаткой – не помещайте руку в желоб, останавливайте двигатель прежде чем покинуть рабочее место оператора, используйте специальный инструмент для чистки желоба.
decal112-6627

112-6627

  1. Управление поворотом налево
  2. Привод тяги – утопить рычаг для включения; отпустить рычаг для выключения.
  3. Осторожно! Прочтите Руководство оператора.
  4. Опасность порезов и травматической ампутации крыльчаткой – не помещайте руку в желоб, останавливайте двигатель прежде чем покинуть рабочее место оператора, используйте специальный инструмент для чистки желоба.
  5. Опасность порезов и травматической ампутации конечностей крыльчаткой – держитесь на безопасном расстоянии от движущихся частей, извлеките ключ зажигания и изучите инструкции перед выполнением операций по ремонту и техническому обслуживанию.
  6. Опасность травмирования отбрасываемыми предметами – следите за тем, чтобы посторонние лица находились на безопасном расстоянии от машины.
  7. Привод шнека/крыльчатки – утопить рычаг для включения привода; отпустить рычаг для выключения.
  8. Управление поворотом направо
decal120-9805

120-9805

  1. Вставьте ключ.
  2. Выполните прокачку топливной системы двигателя 3 раза.
  3. Откройте воздушную заслонку.
  4. Потяните трос стартера.
  5. После запуска двигателя закройте воздушную заслонку.
decal125-1102

125-1102

  1. Двигатель – останов
  2. Медленно
  3. Регулятор скорости
  4. Быстро

Сборка

Установка верхней рукоятки

Детали, требуемые для этой процедуры:

Болт рукоятки4
Изогнутые прижимные шайбы4
Контргайка4

Note: Не снимайте резиновую ленту, которая крепит тросы, до установки верхней рукоятки.

  1. Поднимите и поверните верхнюю рукоятку, поставив ее над нижней рукояткой (Рисунок 4).

    Important: Пропустите кабели, соединенные с ручкой Quick Stick®, внутри стоек верхней рукоятки, при этом необходимо следить, чтобы кабели и провод, ведущий к фаре, не оказались защемленными секциями рукоятки.

    g000983

    Рисунок 4

    1. Тросы

  2. Закрепите верхнюю рукоятку четырьмя болтами, четырьмя изогнутыми шайбами и четырьмя контргайками из пакета с комплектом запасных деталей (Рисунок 5).

    g000984

    Рисунок 5

Монтаж концов тросов муфт свободного хода

  1. Снимите воздушно-пузырьчатую упаковку с тросов на нижней рукоятке (Рисунок 6) и удалите упаковку в отходы.

    g001302

    Рисунок 6

  2. Проложите левый или правый конец троса над нижней рукояткой и вставьте конец троса в отверстие соответствующего рычага муфты свободного хода (Рисунок 7).

    g001303

    Рисунок 7

    1. Рычаг муфты свободного хода

  3. Удалите гайку с шайбой из рукоятки, присоедините трос с зажимом к рукоятке, наверните гайку с шайбой и затяните ее вручную (Рисунок 8).

    g001304

    Рисунок 8

    1. Зажим троса (2)

    Important: Убедитесь, что изогнутая сторона зажима троса прилегает к рукоятке, и что трос проходит под болтом зажима. Трос должен образовывать прямую линию от точки зажима троса до точки, где он присоединяется к рычагу муфты свободного хода.

  4. Аккуратно потяните оболочку троса так, чтобы рычаг муфты свободного хода опустился вниз и провисание троса было устранено, затем надежно затяните гайку зажима троса (Рисунок 9).

    g001305

    Рисунок 9

  5. Полностью прижмите рычаг к рукоятке, затем проверьте зазор между нижней точкой рукоятки и концом рычага муфты свободного хода (Рисунок 10).

    g001306

    Рисунок 10

    Note: Величина зазора должна быть примерно равна толщине карандаша (6 мм). Если зазор больше, ослабьте затяжку гайки кабельного зажима, слегка сдвиньте оболочку кабеля вверх, затяните гайку кабельного зажима и снова проверьте величину зазора.

  6. Выполните операции 2–5 для другого троса.

Установка рычажного механизма управления тягой

  1. Извлеките шплинт и снимите шайбу с нижнего конца штока управления скоростью, затем вставьте нижний конец штока в нижнее коромысло так, чтобы изогнутый конец штока управления скоростью был направлен назад (Рисунок 11).

    g000985

    Рисунок 11

  2. Закрепите нижний конец штока управления скоростью с помощью ранее снятых шайбы и шплинта.

  3. Выньте шплинт и снимите внешнюю шайбу с цапфы на верхнем конце штока управления скоростью (Рисунок 12).

    g006528

    Рисунок 12

    1. Рычаг переключения скоростей
    2. Цапфа
    3. Внутренняя шайба
    4. Внешняя шайба

    Note: Для облегчения монтажа оставьте плоскую шайбу на цапфе (Рисунок 12).

  4. Установите рычаг переключения скоростей в положение R2.

  5. Поверните нижнее коромысло полностью вверх (против часовой стрелки) (Рисунок 13).

    g000987

    Рисунок 13

  6. Поднимите шток управления скоростью и вставьте цапфу в отверстие рычага переключения скоростей (Рисунок 12).

    Note: Если цапфа не входит в отверстие при подъеме штока управления скоростью, поворачивайте цапфу на штоке управления скоростью вверх или вниз до тех пор, пока цапфа не войдет в отверстие.

  7. Закрепите цапфу и верхний конец штока управления скоростью с помощью внешней шайбы и шплинта, снятых ранее.

    Note: Для упрощения установки наблюдайте за операциями через отверстие в переключателе скоростей (Рисунок 14).

    g006527

    Рисунок 14

    1. Переключатель скоростей

Установка штока управления желобом

Детали, требуемые для этой процедуры:

Каретный болт2
Контргайка2

  1. Снимите обертку с ручки Quick Stick® и поверните ручку так, чтобы она оказалась в центре в вертикальном положении.

  2. Нажимая на голубой колпачок триггера, оттяните рычаг полностью назад.

    Note: Желоб выброса снега и дефлектор должны быть направлены вперед. Если они не находятся в этом положении, то удерживая голубой колпачок триггера в нижнем положении (но не двигая рукоятку Quick Stick), поворачивайте желоб выброса снега, пока он не займет требуемое положение.

  3. Совместите плоский задний конец длинного штока управления желобом с плоским передним концом короткого штока, который выступает из панели управления, таким образом, чтобы они образовали единое целое (Рисунок 15).

    g018656

    Рисунок 15

    1. Короткий шток
    2. Длинный шток управления желобом

  4. Вставьте передний конец штока в отверстие в задней части крышки редуктора желоба так, чтобы он вошел в контакт с редуктором (Рисунок 16).

    g000990

    Рисунок 16

  5. Совместите отверстия в соприкасающихся частях штоков и вставьте 2 каретных болта (из пакета с отдельными деталями), начиная с короткого штока и выполняя операцию с левой стороны машины (если смотреть с рабочего места оператора).

  6. Вставьте зажим, который поддерживает трос дефлектора, под головку переднего каретного болта и закрепите болты контргайками из комплекта запасных деталей (Рисунок 17).

    g018657

    Рисунок 17

    1. Зажим для троса
    2. Трос дефлектора

  7. Удерживая голубой колпачок в нижнем положении, поворачивайте ручку Quick Stick по кругу для проверки плавности работы желоба и дефлектора.

Присоединение провода к фаре

Детали, требуемые для этой процедуры:

Хомут кабеля1

  1. Вставьте штекер, находящийся на свободном конце провода, в гнездо на задней стенке фары и надежно зафиксируйте его (Рисунок 18).

    g016761

    Рисунок 18

    1. Пластиковый зажим на штекере
    2. U-образный болт
    3. Хомут кабеля

    Note: Убедитесь в том, что пластиковый зажим на штекере находится в нижнем положении (Рисунок 18).

  2. Установите хомут кабеля (из комплекта деталей) на провод и рукоятку примерно на 2,5 см ниже U-образного болта (Рисунок 18).

Проверка уровня масла в двигателе

Note: Ваш снегоочиститель работает при наличии масла в картере двигателя. Перед запуском двигателя проверьте уровень масла и в случае необходимости произведите дозаправку.

См. Проверка уровня масла в двигателе

Проверка давления в шинах

На заводе перед отгрузкой в шинах устанавливается повышенное давление. Понизьте давление равномерно в обеих шинах до величины от 1,17 до 1,37 бар.

Проверка полозьев и скребка

См. Проверка и регулировка полозьев и скребка

Проверка работы привода тяги.

Предостережение

Если привод отрегулирован неправильно, то снегоочиститель может начать двигаться в направлении, противоположном намеченному, что может привести к травмам или повреждению имущества.

Тщательно проверьте привод тяги и, в случае необходимости, произведите его регулировку.

  1. Запустите двигатель; см. Запуск двигателя.

  2. Переведите переключатель скоростей в положение R1; см. Работа переключателя скоростей.

  3. Прижмите левый рычаг (тяги) к рукоятке (Рисунок 19).

    g001011

    Рисунок 19

    Снегоочиститель должен двигаться назад. Если снегоочиститель не движется или движется вперед, выполните следующие операции:

    1. Отпустите рычаг тяги и выключите двигатель.

    2. Отсоедините цапфу от рычага переключения скоростей (Рисунок 12).

    3. Поверните цапфу на штоке управления скоростью вниз (по часовой стрелке) (Рисунок 12).

    4. Присоедините цапфу к рычагу переключения скоростей (Рисунок 12).

  4. Отпустите рычаг тяги.

  5. Переведите переключатель скоростей в положение 1; см. Работа переключателя скоростей.

  6. Прижмите левый рычаг (тяги) к рукоятке (Рисунок 19).

    Снегоочиститель должен двигаться вперед. Если снегоочиститель не движется или движется назад, выполните следующие операции:

    1. Отпустите рычаг тяги и заглушите двигатель.

    2. Отсоедините цапфу от рычага переключения скоростей (Рисунок 12).

    3. Поверните вверх цапфу на штоке управления скоростью (против часовой стрелки) (Рисунок 12).

    4. Присоедините цапфу к рычагу переключения скоростей (Рисунок 12).

  7. Если производились какие-либо регулировки, повторяйте указанную выше процедуру до тех пор, пока никаких регулировок не будет требоваться.

Important: Если машина движется, когда рычаг тяги находится в отпущенном состоянии, проверьте трос тяги; см. раздел Контроль и регулировка троса тяги или передайте машину официальному дилеру для технического обслуживания.

Знакомство с изделием

g016495

Рисунок 20

  1. Рукоятка (2 шт.)
  2. Рычаг шнека/крыльчатки
  3. Рычаг переключения скоростей
  4. Управление желобом для выброса Quick Stick®
  5. Рычаг тяги
  6. Крышка топливного бака
  7. Маслозаливная горловина / масломерный щуп
  8. Дефлектор желоба
  9. Желоб выброса снега
  10. Скребок
  11. Шнек
  12. Полоз (2)
  13. Кнопка электрического стартера
  14. Штекер электрического стартера
  15. Приспособление для очистки от снега
  16. Фара
  17. Рычаг муфты свободного хода (2 шт.)
g016500

Рисунок 21

  1. Заливочный насос
  2. Ключ зажигания
  3. Заслонка
  4. Отсечной топливный клапан
  5. Рычаг дроссельной заслонки
  6. Пробка отверстия слива масла
  7. Ручка механического стартера
g004217

Рисунок 22

  1. Приспособление для очистки от снега (прикрепленное к рукоятке)

Эксплуатация

Note: Левая и правая сторона машины определяются при взгляде с места оператора.

До эксплуатации

Правила техники безопасности, которые необходимо соблюдать перед эксплуатацией машины

  • Только для моделей с электрическим запуском: используйте удлинительные кабели и розетки, как описано в данном руководстве. Тщательно проверьте шнур питания перед подключением его к источнику питания. Если шнур имеет повреждения, не используйте его. Замените поврежденный шнур. Отсоединяйте шнур питания, когда не планируете запускать снегоочиститель.

  • При работе на машине используйте подходящую зимнюю одежду. Используйте прочную нескользящую обувь, которая обеспечивает устойчивое положение на скользкой поверхности. Оператору запрещено использовать свободную одежду во избежание попадания частей одежды в движущиеся части оборудования.

  • Во время работы и при выполнении операций регулировки или ремонта всегда используйте средства для защиты глаз от попадания посторонних предметов, которые могут быть выброшены машиной.

  • Тщательно осмотрите площадку, на которой будет использоваться машина, удалив с нее все коврики для ног, санки, доски, провода и другие посторонние предметы.

  • Если щиток, предохранительное устройство или наклейка повреждены, стали неразборчивыми для чтения или отсутствуют, произведите их ремонт или замену до начала работы. Кроме того, подтяните все незатянутые крепежные детали.

Опасно

Топливо является чрезвычайно легковоспламеняющейся и взрывоопасной жидкостью. Пожар или взрыв топлива может вызвать ожоги у вас и окружающих лиц.

  • Для предотвращения воспламенения топлива из-за разряда статического электричества перед заправкой устанавливайте емкость с бензином и/или машину на землю, а не на автомобиль или другой объект.

  • Производите заправку бака вне помещения при холодном двигателе. Вытирайте следы пролитого бензина.

  • Запрещается курить при выполнении операций с топливом и выполнять их вблизи открытого огня или искрения.

  • Храните топливо в утвержденной к применению емкости для топлива в месте, недоступном для детей.

  • Не допускайте наклона снегоочистителя вперед или назад при наличии топлива в топливном баке, т. к. в этом случае топливо может вытечь из снегоочистителя.

Заправка топливного бака

  • Для получения наилучших результатов используйте только чистый, свежий (полученный не позднее последних 30 дней), неэтилированный бензин с октановым числом не ниже 87 (метод оценки (R+M)/2).

  • Приемлемыми считаются кислородосодержащие виды топлива, в состав которых входит до 10% спирта или 15% метил-трет-бутилового эфира (MTBE) по объему.

  • Не используйте смеси этанола с бензином (такие как E15 или E85) с содержанием более 10% этанола по объему. Это может привести к нарушениям эксплуатационных характеристик и/или повреждениям двигателя, которые не будут покрываться гарантией.

  • Запрещается использовать бензин, содержащий метанол.

  • Запрещается хранить топливо без стабилизирующей присадки в топливных баках или контейнерах на протяжении всего зимнего периода.

  • Не добавляйте масла в бензин.

Не заполняйте выше уровня дна топливного бака (Рисунок 23).

g215907

Рисунок 23

Note: Для получения наилучших результатов закупайте только такое количество бензина, которое по вашим расчетам может быть использовано за 30 дней. В противном случае можно добавить стабилизатор топлива в свежее приобретенное топливо, чтобы сохранить его качество до 6 месяцев.

В процессе эксплуатации

Правила техники безопасности при работе с машиной

  • Заглушите двигатель перед устранением засорения машины и всегда используйте палку или приспособление для очистки от снега (если он прилагается).

  • Вращающийся шнек может стать причиной травмирования рук или ступней. При работе снегоочистителя находитесь за рукоятками и держитесь подальше от отверстия желоба выброса снега. Лицо, руки, ноги и другие части тела оператора или одежда должны находиться на безопасном расстоянии от движущихся или вращающихся частей машины.

  • Никогда не направляйте желоб выброса снега в сторону людей или предметов, которым могут быть нанесены повреждения.

  • Соблюдайте осторожность, чтобы не поскользнуться и не упасть. Обеспечьте надежную опору для ног и крепко держитесь за рукоятки. Двигайтесь шагом; никогда не переходите на бег.

  • Соблюдайте осторожность при работе на склонах.

  • Никогда не используйте снегоочиститель в условиях слабой видимости или при низкой освещенности.

  • Запрещается управлять машиной, если вы больны, чувствуете усталость или находитесь под воздействием алкоголя и наркотических или лекарственных препаратов.

  • Смотрите назад и соблюдайте осторожность при движении снегоочистителя задним ходом.

  • В периоды, когда не производится активная уборка снега, отсоедините питание от шнека.

  • Соблюдайте чрезвычайную осторожность при работе или пересечении проездов, покрытых гравием, пешеходных дорожек или дорог. Остерегайтесь невидимых препятствий и будьте внимательны по отношению к дорожному движению.

  • Запрещается пытаться выполнять любые регулировки при работающем двигателе.

  • После удара о посторонний предмет заглушите двигатель, извлеките ключ зажигания (только для моделей с электрическим запуском), тщательно осмотрите машину с целью выявления повреждений и устраните повреждения, прежде чем запускать и эксплуатировать машину.

  • При появлении ненормальных вибраций машины заглушите двигатель и произведите проверку с целью выявления причины вибраций.

  • Запрещается запускать двигатель в помещении, за исключением только тех случаев, когда в помещении обеспечена соответствующая вентиляция (например, открыта наружная дверь); выхлопные газы являются чрезвычайно опасными.

  • Не перегружайте машину, пытаясь увеличить скорость уборки снега.

  • Никогда не прикасайтесь к прогретому двигателю и глушителю.

Запуск двигателя

  1. Проверьте уровень масла в двигателе. См. Проверка уровня масла в двигателе

  2. Откройте отсечной топливный клапан, повернув его на 1/4 оборота против часовой стрелки (Рисунок 24).

    g016512

    Рисунок 24

  3. Вставьте до упора ключ зажигания (Рисунок 25).

    g016498

    Рисунок 25

    1. Ключ зажигания

  4. С усилием нажмите кнопку заливного насоса большим пальцем, как показано в таблице ниже, каждый раз на секунду удерживая ее в нажатом состоянии перед отпусканием (Рисунок 26).

    g037221

    Рисунок 26

    ТемператураПредполагаемое количество прокачек
    Выше -18 °C3
    От -23 °C до -18 °C4
    Ниже -23 °C6

  5. Переведите воздушную заслонку в положение Заслонка(Рисунок 27).

    g016501

    Рисунок 27

  6. Установите регулятор дроссельной заслонки в положение FAST (Быстро) (Рисунок 28).

    g016504

    Рисунок 28

  7. Запустите машину, потянув за шнур стартера или нажав на кнопку электрического стартера (Рисунок 29).

    g215361

    Рисунок 29

    1. Кнопка электрического стартера
    2. Разъем электрического стартера
    3. Ручка механического стартера

    Note: Используйте только удлинительный кабель калибра 16, включенный в перечень UL, рассчитанный на наружное применение и имеющий длину не более 15 м.

    Предупреждение

    Повреждение шнура питания может привести к поражению электрическим током или возгоранию.

    Перед использованием снегоочистителя внимательно проверьте состояние шнура питания. Если шнур поврежден, не используйте его. Поврежденный шнур питания следует немедленно заменить или отремонтировать. Для получения технической помощи обратитесь в официальный дилерский центр технического обслуживания.

    Important: Во избежание повреждения электрического стартера запускайте его короткими циклами (на 5 секунд с интервалом в 5 секунд) не более 10 раз. Если двигатель все-таки не запускается, отправьте изделие на ремонт в официальный дилерский центр технического обслуживания.

  8. Сначала выньте шнур питания из розетки сети, затем отсоедините его от машины (только для моделей с электрическим запуском).

  9. Дайте двигателю прогреться; постепенно переведите воздушную заслонку в положение Работа. Перед каждым перемещением заслонки делайте паузу для того, чтобы двигатель вышел на устойчивый режим работы.

    Предостережение

    Не оставляйте машину подключенной к сети во избежание случайного запуска снегоочистителя посторонними лицами, что может привести к травмированию людей или порче имущества.

    Если не требуется запускать снегоочиститель, всегда отсоединяйте шнур питания от сети.

Останов двигателя

  1. Передвиньте регулятор дроссельной заслонки в положение SLOW (Медленно), а затем в положение STOP (Останов) (Рисунок 30). Двигатель также можно остановить, переместив ключ зажигания в среднее положение.

    g016505

    Рисунок 30

  2. Прежде чем покинуть рабочее место оператора, дождитесь остановки всех движущихся частей.

  3. Выньте ключ зажигания для предотвращения случайного запуска.

  4. Закройте отсечной топливный клапан, повернув его по часовой стрелке (Рисунок 31).

    g016499

    Рисунок 31

  5. Потяните шнур механического стартера 3 или 4 раза.

    Note: Эта операция поможет защитить механический стартер от замерзания.

Эксплуатация привода тяги

Предостережение

Если привод отрегулирован неправильно, то снегоочиститель может начать двигаться в направлении, противоположном намеченному, что может привести к травмам или материальному ущербу.

Тщательно проверьте привод тяги и в случае необходимости произведите его регулировку в соответствии с инструкциями; см. дополнительную информацию в разделе Проверка работы привода тяги..

Important: Если машина движется, когда рычаг тяги отпущен, проверьте трос тяги; см. раздел Контроль и регулировка троса тяги или передайте машину официальному дилеру для технического обслуживания.

  1. Для включения привода тяги прижмите левый рычаг (тяги) к рукоятке (Рисунок 32).

    g001011

    Рисунок 32

  2. Для остановки привода тяги отпустите рычаг тяги.

Использование рычагов муфты свободного хода

Рычаги муфты свободного хода позволяют кратковременно отключать привод одного или обоих колес при нажатом рычаге тяги. Это дает возможность снегоочистителю легко делать развороты и выполнять различные маневры.

Note: Когда рычаг тяги прижат к рукоятке, привод тяги соединен с обоими колесами.

Для поворота машины направо поднимите рычаг муфты свободного хода правого колеса и прижмите его к рукоятке (Рисунок 33).

g001307

Рисунок 33

Note: При этом привод тяги отключается от правого колеса, в то время как левое колесо продолжает вращаться, вследствие чего снегоочиститель поворачивает направо.

Note: Аналогично прижатие рычага муфты свободного хода левого колеса вызывает поворот снегоочистителя влево.

Завершив поворот, отпустите рычаг муфты свободного хода, и привод тяги будет соединен с обоими колесами (Рисунок 34).

g001308

Рисунок 34

Кратковременное нажатие и отпускание рычагов муфт свободного хода левого или правого колеса дает возможность корректировать направление движения снегоочистителя, позволяя ему двигаться по прямой линии, особенно в глубоком снегу.

При одновременном прижатии обоих рычагов муфт свободного хода привод тяги отсоединяется от обоих колес. Это позволяет вручную двигать снегоочиститель назад, не останавливая его для включения заднего хода. Кроме того, это дает возможность легче выполнять маневры и транспортировать снегоочиститель при неработающем двигателе.

Работа переключателя скоростей

Переключатель позволяет выбирать 6 передних скоростей и 2 задних. Для изменения скорости отпустите рычаг тяги и передвиньте рычаг переключателя скоростей в нужное положение (Рисунок 35). Рычаг фиксируется в пазе, соответствующем выбранной скорости.

g001012

Рисунок 35

Работа привода шнека/крыльчатки

  1. Для включения привода шнека/крыльчатки прижмите правый рычаг (шнека/крыльчатки) к рукоятке (Рисунок 36).

    g001013

    Рисунок 36

  2. Для останова шнека и крыльчатки отпустите правый рычаг.

    Important: Когда рычаг шнека/крыльчатки и рычаг тяги прижаты, последний фиксирует рычаг шнека/крыльчатки в нижнем положении, освобождая правую руку оператора. Для того, чтобы освободить оба рычага, просто отпустите левый рычаг (тяги).

  3. Если шнек и крыльчатка продолжают вращаться после отпускания их рычага управления, прекратите эксплуатацию снегоочистителя. Проверьте трос шнека/крыльчатки и в случае необходимости произведите его регулировку; см. раздел Проверка и регулировка троса привода шнека/крыльчатки В других случаях привлекайте для обслуживания официального дилера.

    Предупреждение

    Если при отпущенном рычаге управления шнек и крыльчатка продолжают вращаться, это может привести к травмированию оператора и находящихся поблизости людей.

    Не эксплуатируйте снегоочиститель. Обратитесь к официальному дилеру для проведения технического обслуживания.

Использование рукоятки Quick Stick®

Удерживайте голубой колпачок триггера в нижнем положении для использования рукоятки Quick Stick, управляющей перемещением желоба выброса снега и дефлектора желоба. Отпустите колпачок триггера для фиксации положения желоба и дефлектора желоба (Рисунок 37).

g001014

Рисунок 37

Перемещение желоба выброса снега

Удерживая голубой колпачок триггера в нижнем положении, перемещайте рукоятку Quick Stick влево для перемещения желоба влево, и передвигайте эту рукоятку вправо для движения желоба вправо (Рисунок 38).

g018894

Рисунок 38

Перемещение дефлектора желоба

Удерживая голубой колпачок триггера в нижнем положении, передвигайте рукоятку Quick Stick вперед для опускания дефлектора желоба и назад для подъема дефлектора (Рисунок 39).

g001016

Рисунок 39

Чистка забившегося желоба для выброса снега

Предупреждение

Если шнек и крыльчатка вращаются, но выброс снега из желоба отсутствует, причину этого следует искать в засорении желоба.

Никогда не очищайте рукой желоб выброса снега. Это может привести к травме.

  • Для очистки желоба, находясь на рабочем месте оператора, отпустите левый рычаг (тяги). При работающих шнеке и крыльчатке нажмите вниз на рукоятки для того, чтобы поднять переднюю часть машины на несколько сантиметров над мостовой. Затем быстро поднимите рукоятки для того, чтобы передняя часть снегоочистителя ударилась о мостовую. В случае необходимости повторяйте эту операцию до тех пор, пока из желоба не появится струя снега.

  • Если не удается прочистить желоб ударом передней части машины о землю, заглушите двигатель, подождите, пока не остановятся все движущиеся части, и используйте специальный инструмент для очистки желоба от снега (Рисунок 22).

    Important: При освобождении желоба от снега ударом передней части снегоочистителя ограничительные башмаки могут сдвинуться. Отрегулируйте положение ограничительных башмаков и надежно затяните их болты; см. Проверка и регулировка полозьев и скребка.

Советы по эксплуатации

Опасно

Вращение крыльчатки и шнека во время работы машины может привести к повреждениям конечностей вплоть до травматической ампутации.

  • Перед регулировкой, очисткой, осмотром, поиском и устранением неисправностей или ремонтом машины выключите двигатель и дождитесь остановки всех движущихся частей. Отсоедините провод от свечи зажигания и держите его в стороне от свечи для предотвращения случайного запуска двигателя.

  • Удалите посторонние предметы с желоба выброса снега; см. раздел Чистка забившегося желоба для выброса снега. Никогда не очищайте руками желоб выброса снега (Рисунок 23), и в случае попадания в него посторонних предметов используйте специальное приспособление для очистки от снега.

  • При работе снегоочистителя находитесь за рукоятками и в стороне от отверстия желоба выброса снега.

  • Лицо, руки, ноги, другие части тела оператора и одежда должны находиться в стороне от закрытых, движущихся или вращающихся частей.

Предупреждение

Выброс камней, забытых игрушек и других предметов крыльчаткой может нанести серьезные травмы оператору и находящимся рядом людям.

  • Очищайте участок, намеченный для уборки снега, от предметов, которые могут быть захвачены и выброшены шнеком.

  • Не допускайте детей и домашних животных в зону работы снегоочистителя.

  • При выбросе снега всегда устанавливайте рычаг дроссельной заслонки в положение Быстро.

  • Если обороты двигателя снижаются под действием нагрузки или проскальзывания колес, переведите снегоочиститель на более низкую передачу.

  • Если передняя часть снегоочистителя поднимается, переведите снегоочиститель на более низкую передачу. Если передняя часть продолжает задираться, поднимите рукоятки.

После эксплуатации

Правила техники безопасности, которые необходимо соблюдать после завершения эксплуатации машины

  • Никогда не храните машину с заполненным топливным баком в здании, где имеются такие источники воспламенения, как водонагреватели, электронагреватели или сушилки для одежды. Дайте двигателю остыть перед постановкой его на хранение в каком-либо помещении.

  • При размещении машины на хранение более чем на 30 дней см. важную информацию в разделе Перед помещением на хранение.

Защита от воздействия низких температур по окончании использования

  • В условиях обильного снега и мороза некоторые органы управления и движущиеся части могут замерзнуть. Не прилагайте чрезмерных усилий, пытаясь оперировать примерзшими органами управления. Если возникают трудности при использовании некоторых органов управления или частей машины, запустите двигатель и дайте ему поработать в течение нескольких минут.

  • После использования снегоочистителя дайте возможность двигателю поработать в течение нескольких минут для предотвращения примерзания движущихся частей. Включите шнек и крыльчатку, чтобы удалить остатки снега из корпуса. Поверните рукоятку Quick Stick для предупреждения ее примерзания. Выключите двигатель, дождитесь остановки всех движущихся частей и удалите лед и снег с машины.

  • При выключенном двигателе несколько раз вытяните ручку механического стартера и один раз нажмите на кнопку электрического пуска для предотвращения замерзания механического и электрического стартеров.

Техническое обслуживание

Рекомендуемый график(и) технического обслуживания

Периодичность технического обслуживанияПорядок технического обслуживания
Через первые 2 часа
  • Осмотрите трос тяги и при необходимости произведите его регулировку.
  • Проверьте трос шнека/крыльчатки и при необходимости произведите его регулировку.
    		•
    Через первые 5 часа
  • Замените масло в двигателе.
    		•
    Перед каждым использованием или ежедневно
  • Проверьте уровень масла в двигателе и в случае необходимости произведите дозаправку.
    		•
    Через каждые 50 часов
  • Замените масло в двигателе.При работе двигателя с большой нагрузкой меняйте масло через каждые 25 часов работы.
    		•
    Через каждые 100 часов
  • Замените свечу зажигания.
    		•
    Ежегодно
  • Проверьте положение полозьев и скребка и в случае необходимости произведите их регулировку.
  • Осмотрите трос тяги и при необходимости произведите его регулировку или замену.
  • Осмотрите трос шнека/крыльчатки и при необходимости произведите его регулировку или замену.
  • Проверьте уровень масла в редукторе шнека и в случае необходимости произведите дозаправку.
    		•
    Ежегодно, или до помещения на хранение
  • Проверьте давление воздуха в шинах и доведите его до величины 1,16-1,37 бар.
  • В конце зимнего сезона дайте двигателю поработать для того, чтобы осушить топливный бак и карбюратор.
  • Обратитесь к официальному дилеру для проведения осмотра и, в случае необходимости, замены ремня привода тяги и/или шнека/крыльчатки.
    		•

    Important: Более подробную информацию о техническом обслуживании и уходе за снегоочистителем можно найти на сайте www.Toro.com.

    Техника безопасности при обслуживании

    Изучите приведенные ниже предостережения по технике безопасности, прежде чем выполнять техническое обслуживание машины:

    • Перед выполнением операций технического обслуживания, ухода или регулировки выключите двигатель и извлеките ключ зажигания. При необходимости выполнения капитального ремонта обращайтесь к официальному дилеру по техническому обслуживанию.

    • Для поддержания машины в безопасном рабочем состоянии как можно чаще проверяйте затяжку всех крепежных деталей.

    • Не изменяйте настройки регулятора оборотов двигателя.

    • Приобретайте только оригинальные запасные детали и принадлежности Toro.

    Подготовка к операциям технического обслуживания

    1. Установите снегоочиститель на ровную поверхность.

    2. Выключите двигатель и дождитесь остановки всех движущихся частей.

    3. Отсоедините провод свечи зажигания. См. Замена свечи зажигания

    Проверка уровня масла в двигателе

    Периодичность технического обслуживанияПорядок технического обслуживания
    Перед каждым использованием или ежедневно
  • Проверьте уровень масла в двигателе и в случае необходимости произведите дозаправку.
    		•

    1. Выньте масломерный щуп, вытрите его, а затем вставьте до упора.

    2. Выньте масломерный щуп и проверьте уровень масла (Рисунок 40). Если уровень масла находится ниже отметки Add (Добавить), то добавьте масла в двигатель. См. Замена масла в двигателе

      g016497

      Рисунок 40

      1. Полный
      2. Долить масло

    Проверка и регулировка полозьев и скребка

    Периодичность технического обслуживанияПорядок технического обслуживания
    Ежегодно
  • Проверьте положение полозьев и скребка и в случае необходимости произведите их регулировку.
    		•

    Проверьте положение полозьев, чтобы шнек не касался мостовой или поверхности, покрытой гравием. Кроме того, произведите их регулировку с учетом компенсации износа.

    1. Проверьте давление в шинах; см. раздел Проверка давления в шинах.

    2. Ослабьте затяжку гаек, крепящих оба полоза к боковинам шнека, так, чтобы шнек мог легко перемещаться вверх и вниз (Рисунок 41).

      g001570

      Рисунок 41

      1. 1,3 см

    3. Закрепите боковые пластины так, чтобы они были как минимум на 1,3 см выше уровня поверхности.

      Important: Лопасти шнека должны поддерживаться над уровнем земли полозьями.

    4. Скребок должен располагаться параллельно поверхности на высоте 3 мм.

      Note: Если на мостовой имеются трещины, ухабы и неровности, произведите регулировку полозьев, чтобы увеличить высоту скребка. Для работы на поверхностях, покрытых гравием, при регулировке опускайте полозья дальше вниз для того, чтобы снегоочиститель не захватывал камни.

    5. Передвигайте полозья вниз до тех пор, пока они не станут на одном уровне с землей.

    6. Надежно затяните гайки, которые крепят оба полоза к боковинам шнека.

      Note: Для того, чтобы быстро произвести регулировку полозьев, если их крепление ослабло, поднимите и зафиксируйте скребок на высоте 3 мм над мостовой, затем опустите полозья на мостовую.

      Note: Если полозья сильно изношены, их можно перевернуть, чтобы мостовой касалась сторона, не подвергшаяся износу.

    Контроль и регулировка троса тяги

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 2 часа
  • Осмотрите трос тяги и при необходимости произведите его регулировку.
    		•
    Ежегодно
  • Осмотрите трос тяги и при необходимости произведите его регулировку или замену.
    		•

    Если у снегоочистителя не включаются передние или задние скорости, или снегоочиститель движется, когда отпущен рычаг привода, произведите регулировку троса тяги.

    При отпущенном рычаге привода проверьте штифт в продолговатом пазу, находящемся с левой стороны снегоочистителя над шиной. Между передней кромкой паза и передней кромкой штифта должен быть зазор от 1 до 1,5 мм (Рисунок 42).

    g001568

    Рисунок 42

    1. Штифт
    2. От 1 до 1,5 мм

    Если левый трос (тяги) отрегулирован неправильно, выполните следующие действия:

    1. Ослабьте затяжку контргайки.

    2. Ослабьте или затяните винтовую стяжку для регулировки зазора между штифтом и передней кромкой паза.

    3. Затяните контргайку (Рисунок 43).

      g001021

      Рисунок 43

      1. Контргайка
      2. Винтовая стяжка

    Проверка и регулировка троса привода шнека/крыльчатки

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 2 часа
  • Проверьте трос шнека/крыльчатки и при необходимости произведите его регулировку.
    		•
    Ежегодно
  • Осмотрите трос шнека/крыльчатки и при необходимости произведите его регулировку или замену.
    		•

    1. Как показано на рисунке, выверните 2 винта с правой стороны крышки ремня.

    2. Поднимите правую сторону крышки ремня (Рисунок 44).

      g001022

      Рисунок 44

    3. При отпущенном рычаге шкива/крыльчатки убедитесь, что зазор между узлом муфты шкива и лапкой составляет 1,5 мм (Рисунок 45).

      g001569

      Рисунок 45

      1. Лапка
      2. 1,5 мм

    4. Если трос шнека/крыльчатки неправильно отрегулирован, выполните следующие операции:

    5. Ослабьте затяжку контргайки (Рисунок 46).

      g001024

      Рисунок 46

      1. Контргайка
      2. Винтовая стяжка

    6. Ослабьте натяжение или подтяните винтовую стяжку для регулировки натяжения троса (Рисунок 46).

    7. Регулируйте винтовую стяжку до тех пор, пока вы не получите необходимый зазор.

    8. Затяните контргайку.

    9. Вставьте два винта, вывернутые перед этим из кожуха ремня.

    10. Если трос шнека/крыльчатки правильно отрегулирован, а недостаток остается, обратитесь к официальному дилеру по техническому обслуживанию.

    Проверка уровня масла в редукторе шнека

    Периодичность технического обслуживанияПорядок технического обслуживания
    Ежегодно
  • Проверьте уровень масла в редукторе шнека и в случае необходимости произведите дозаправку.
    		•

    1. Установите снегоочиститель на ровную поверхность.

    2. Очистите поверхность вокруг пробки редуктора (Рисунок 47).

      g016782

      Рисунок 47

      1. Пробка с резьбой

    3. Выверните пробку из редуктора.

    4. Проверьте уровень масла в редукторе. Масло должно быть на уровне точки переполнения заливной горловины.

    5. Если уровень масла низкий, добавьте в редуктор трансмиссионное масло GL-5 или GL-6, SAE 85-95 EP до точки переполнения.

      Note: Не используйте синтетическое масло.

    6. Вверните пробку в редуктор.

    Замена масла в двигателе

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 5 часа
  • Замените масло в двигателе.
    		•
    Через каждые 50 часов
  • Замените масло в двигателе.При работе двигателя с большой нагрузкой меняйте масло через каждые 25 часов работы.
    		•

    По возможности дайте двигателю поработать непосредственно перед заменой масла, так как горячее масло лучше вытекает и уносит с собой больше посторонних частиц.

    Используйте автомобильное моющее масло, имеющее классификацию API: SF, SG, SH, SJ, SL и выше.

    Используйте Рисунок 48 приведенный ниже для выбора оптимальной вязкости масла для ожидаемого диапазона наружных температур:

    g011606

    Рисунок 48

    Объемы моторного масла

    МодельОбъем моторного масла
    38834От 0,89 до 0,95 л

    1. Очистите поверхность вокруг пробки для слива масла (Рисунок 49).

      g016496

      Рисунок 49

      1. Пробка отверстия слива масла

    2. Установите поддон для масла под трубопроводом слива и выверните пробку отверстия слива масла.

      Note: При снятии пробки проследите за тем, чтобы не ослабить затяжку трубки.

    3. Слейте масло.

      Note: Утилизируйте использованное масло в местном центре вторичной переработки.

    4. Установите пробку отверстия слива масла.

    5. Заполните картер двигателя маслом.

      1. Извлеките масломерный щуп и медленно залейте масло в заправочную горловину так, чтобы уровень масла соответствовал метке «Полный» (Full) на щупе (Рисунок 50). Не допускайте переполнения картера.

        g016497

        Рисунок 50

        1. Полный
        2. Долить масло

      2. Надежно вставьте щуп.

        Note: Не допускайте разлива масла вокруг заливной горловины; масло может попасть на детали трансмиссии и вызвать ее проскальзывание.

    Замена свечи зажигания

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через каждые 100 часов
  • Замените свечу зажигания.
    		•

    Предупреждение

    Замена свечи зажигания на горячем двигателе может привести к ожогам.

    Чтобы заменить свечу зажигания, подождите, пока двигатель остынет.

    Используйте свечу Toro или эквивалентную (Champion® RN9YC или NGK BPR6ES).

    1. Снимите изоляционный колпачок (Рисунок 51).

      g016645

      Рисунок 51

      1. Изоляционный колпачок свечи зажигания

    2. Произведите чистку поверхности вокруг гнезда для свечи зажигания.

      g016646

      Рисунок 52

    3. Выверните и утилизируйте старую свечу зажигания.

      Note: Для удаления свечи зажигания потребуется гаечный ключ с трещоткой и удлиненной рукояткой.

    4. На новой свече установите зазор между электродами, равный 0,76 мм, как показано на Рисунок 53.

      g001029

      Рисунок 53

      1. 0,76 мм

    5. Установите новую свечу, плотно затяните ее и подсоедините провод зажигания к свече.

      Note: Убедитесь в том, что провод зажигания надежно установлен с фиксацией на свече.

    Регулировка фиксатора желоба выброса снега

    Если желоб выброса снега не фиксируется в требуемом положении или не освобождается для перехода в другое положение, отрегулируйте фиксатор желоба.

    1. Снимите крепежные детали на крышке редуктора (Рисунок 54), поднимите переднюю часть крышки и сдвиньте ее дальше назад.

      g001030

      Рисунок 54

    2. Ослабьте затяжку болта на хомуте троса (Рисунок 55).

      g001031

      Рисунок 55

      1. Канал троса
      2. Хомут троса

    3. Захватите канал троса и перемещайте его по направлению к передней части машины до тех пор, пока фиксатор желоба выброса снега не войдет полностью в зацепление с зубьями шестерни (Рисунок 55 и Рисунок 56).

      g001032

      Рисунок 56

      1. Фиксатор желоба выброса снега
      2. Зубья шестерни

      Note: Фиксатор подпружинен и под действием пружины стремится войти в зацепление с зубьями шестерни (Рисунок 56).

    4. Устраните провисание троса, потянув канал троса назад.

    5. Затяните болт зажима троса, следя за тем, чтобы не повредить пластиковую часть.

    6. Установите и закрепите крышку редуктора.

    Замена приводных ремней

    Если ремень привода шнека/крыльчатки или ремень привода тяги изношен, пропитан маслом или поврежден каким-либо иным образом, вызовите официального дилера по техническому обслуживанию для замены ремня.

    Замена лампы фары

    Используйте галогенную лампу GE 899 мощностью 37 Вт. Не касайтесь лампы руками и не допускайте попадания грязи или влаги на лампу.

    1. Снимите соединитель с тыльной части фары (Рисунок 57).

      g001037

      Рисунок 57

    2. Поверните цоколь лампы против часовой стрелки до упора (Рисунок 58).

      g001033

      Рисунок 58

    3. Выньте лампу прямо с тыльной части фары (Рисунок 59).

      g001034

      Рисунок 59

    4. Вставьте новую лампу в тыльную часть фары (Рисунок 60).

      g001035

      Рисунок 60

    5. Поворачивайте цоколь лампы по часовой стрелке до тех пор, пока лампа не будет надежно ввернута(Рисунок 61).

      g001036

      Рисунок 61

    6. Вставьте соединитель в тыльную часть фары и надежно закрепите его (Рисунок 62).

      g006590

      Рисунок 62

    Хранение

    Подготовка снегоочистителя к хранению

    1. Согласно рекомендации изготовителя двигателя, перед последней в году заправкой двигателя добавьте в свежее топливо стабилизатор топлива.

      Important: Запрещается хранить топливо дольше, чем это рекомендовано производителем стабилизатора топлива.

    2. Дайте двигателю поработать в течение 10 минут для того, чтобы обработанное топливо могло распространиться по топливной системе.

    3. Дайте машине поработать до тех пор, пока в двигателе не кончится топливо.

    4. Еще раз запустите двигатель.

    5. Дайте двигателю поработать до тех пор, пока он заглохнет. Если двигатель больше не запускается, значит, его топливная система достаточно осушена.

    6. Выключите двигатель и подождите, пока он остынет.

    7. Выньте ключ зажигания.

    8. Произведите тщательную очистку снегоочистителя.

    9. Подкрасьте поврежденные поверхности краской, приобретенной у официального дилера. Зачистите наждачной бумагой поврежденные участки перед покраской, используя также антикоррозийные средства для защиты металлических частей от коррозии.

    10. Подтяните все винты, болты и контргайки с ослабленной затяжкой. Произведите ремонт или замену всех поврежденных частей.

    11. Закройте снегоочиститель чехлом и храните его в чистом сухом месте, недоступном для детей.

    Расконсервация снегоочистителя после хранения

    Выполните операции ежегодного технического обслуживания, указанные в рекомендуемом графике технического обслуживания; см. .

    Поиск и устранение неисправностей

    ProblemPossible CauseCorrective Action
    Электрический стартер не вращается (только у моделей с электрическим стартером).
    1. Шнур питания отсоединен от розетки или от снегоочистителя.
    2. Шнур питания изношен, поврежден или имеет следы коррозии.
    3. Отсутствует напряжение на розетке электропитания.
    1. Присоедините шнур питания к розетке и (или) снегоочистителю.
    2. Замените шнур питания.
    3. Вызовите квалифицированного электрика для подачи напряжения на розетку.
    Двигатель не запускается или запускается с трудом.
    1. Ключ зажигания не вставлен в замок или находится в положении Останов.
    2. Рычаг воздушной заслонки находится в положении Выкл. и кнопка заливочного насоса не нажата.
    3. Отсечной топливный клапан не открыт.
    4. Рычаг дроссельной заслонки не находится в положении Быстро.
    5. Топливный бак пуст или в топливной системе находится застоявшееся топливо.
    6. Провод свечи зажигания неплотно соединен или отсоединен.
    7. Свеча зажигания имеет следы питтинга или грязи; неправильно отрегулирован зазор свечи.
    8. Крышка вентиляционного отверстия топливной системы загрязнена.
    9. Уровень масла в картере двигателя слишком низкий или слишком высокий.
    1. Вставьте ключ в замок зажигания и поверните его в положение Вкл.
    2. Установите рычаг воздушной заслонки в положение Вкл. и нажмите 3 раза на кнопку заливочного насоса.
    3. Откройте отсечной топливный клапан.
    4. Переместите рычаг дроссельной заслонки в положение Быстро.
    5. Слейте топливо и (или) залейте в топливный бак свежее топливо (со сроком хранения не более 30 дней). Если проблема не устранена, обратитесь к уполномоченному дилеру.
    6. Присоедините провод к свече зажигания.
    7. Проверьте свечу зажигания и при необходимости произведите регулировку зазора. Замените свечу зажигания, если на ней имеются следы питтинга, загрязненные участки или трещины.
    8. Удалите грязь из вентиляционного отверстия или замените крышку топливной системы.
    9. Добавьте или слейте масло для того, чтобы уровень масла в картере двигателя соответствовал отметке Full (Полный) на щупе.
    Двигатель работает неровно.
    1. Воздушная заслонка находится в положении Вкл..
    2. Топливный отсечной клапан открыт не полностью.
    3. Топливный бак почти пуст или содержит застоявшееся топливо.
    4. Провод свечи зажигания неплотно подсоединен.
    5. Свеча зажигания имеет следы питтинга или грязи; неправильно отрегулирован зазор свечи.
    6. Уровень масла в картере двигателя слишком низкий или слишком высокий.
    1. Переместите воздушную заслонку в положение Выкл..
    2. Откройте отсечной топливный клапан.
    3. Слейте топливо и залейте в топливный бак свежее топливо (со сроком хранения не более 30 дней). Если проблема не устранена, обратитесь к официальному дилеру.
    4. Присоедините провод к свече зажигания.
    5. Проверьте свечу зажигания и при необходимости произведите регулировку зазора. Замените свечу зажигания, если на ней имеются следы питтинга, загрязненные участки или трещины.
    6. Добавьте или слейте масло для того, чтобы уровень масла в картере двигателя соответствовал отметке Full (Полный) на щупе.
    Двигатель работает, однако машина выбрасывает снег очень слабо или не выбрасывает совсем.
    1. При выбросе снега рычаг дроссельной заслонки не установлен в положение Быстро.
    2. Снегоочиститель движется слишком быстро, не успевая убирать снег.
    3. Попытка убрать слишком много снега за один захват.
    4. Вы пытаетесь убирать очень тяжелый или мокрый снег.
    5. Желоб выброса снега засорен.
    6. Натяжка ремня привода шнека/крыльчатки ослабла или ремень сошел со шкива.
    7. Ремень привода шнека/крыльчатки изношен или поврежден.
    1. Установите рычаг дроссельной заслонки в положение Быстро.
    2. Переключите снегоочиститель на более низкую передачу.
    3. Убирайте меньше снега за один захват.
    4. Не перегружайте снегоочиститель слишком тяжелым или мокрым снегом.
    5. Очистите желоб выброса снега.
    6. Установите и (или) отрегулируйте ремень привода шнека/крыльчатки, используя информацию, помещенную на сайте www.Toro.com, либо покажите снегоочиститель официальному дилеру по техническому обслуживанию.
    7. Замените ремень привода шнека/крыльчатки, используя информацию, помещенную на сайте www.Toro.com, либо покажите снегоочиститель официальному дилеру по техническому обслуживанию.
    Желоб выброса снега либо не фиксируется в нужном положении, либо не движется.
    1. Фиксатор желоба выброса снега не отрегулирован должным образом.
    1. Отрегулируйте фиксатор желоба выброса снега.
    Снегоочиститель недостаточно чисто убирает снег с поверхности.
    1. Полозья и скребок не отрегулированы должным образом.
    2. Давление в шинах не одинаково.
    1. Отрегулируйте полозья и (или) скребок.
    2. Проверьте и отрегулируйте давление в одной или обеих шинах.
