Groundsmaster® 7210 tractie-eenheid met maaier van 183 cm

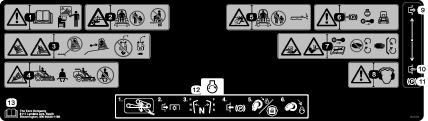

• Lees of raadpleeg de Gebruikershandleiding en ander instructiemateriaal zorgvuldig. Zorg ervoor dat u vertrouwd raakt met de bedieningsorganen en de veiligheidssymbolen en weet hoe u de machine moet gebruiken.

• U dient erop toe te zien dat de machine niet door kinderen wordt bediend of door volwassenen die niet van de instructies op de hoogte zijn. Voor de bestuurder kan een wettelijke minimumleeftijd gelden.

• Houd iedereen weg uit het gebied waarin u de machine gebruikt, met name kinderen en huisdieren.

• Onthoud dat de bestuurder verantwoordelijk is voor ongevallen of schade aan andere personen of hun eigendommen.

• Het is niet toegestaan passagiers te vervoeren.

• Elke bestuurder moet ervoor zorgen dat hij of zij professionele en praktische instructie krijgt. Bij een dergelijke instructie moet de nadruk liggen op:

  • zorgvuldigheid en concentratie bij het werken met zitmaaiers

  • als de maaimachine op een helling begint te glijden, kan dat niet met de rijhendels worden gecorrigeerd. De belangrijkste oorzaken voor het verliezen van de controle zijn:

    • onvoldoende grip van de wielen, in het bijzonder op nat gras,

    • te snel rijden,

    • onjuist gebruik van de rem,

    • het type machine is niet geschikt voor het specifieke werk,

    • zich onvoldoende bewust zijn van de specifieke omstandigheden van het terrein, met name op hellingen,

    • verkeerde gewichtsverdeling.

• Draag tijdens het maaien altijd een lange broek en stevige schoenen met een gripvaste zool. Loop niet op blote voeten en draag ook geen schoenen met open tenen als u de machine gebruikt.

• Inspecteer het terrein waarop u de maaimachine gaat gebruiken grondig en verwijder eventuele voorwerpen die door de machine kunnen worden uitgeworpen.

• Waarschuwing – Brandstof is zeer ontvlambaar.

  • Bewaar brandstof uitsluitend in tanks of blikken die daar speciaal voor bedoeld zijn.

  • Vul de brandstoftank nooit binnenshuis; tijdens het bijvullen niet roken.

  • Vul brandstof bij voordat u de motor start. Nooit de dop van de brandstoftank verwijderen of brandstof bijvullen als de motor loopt of heet is.

  • Probeer de motor niet te starten als er brandstof is gemorst. Verwijder de machine dan uit de buurt van de plek waar is gemorst, en voorkom elke vorm van open vuur of vonken totdat de brandstofdampen volledig zijn verdwenen.

  • Doe steeds de dop weer zorgvuldig op brandstoftanks en -containers.

• Vervang defecte geluiddempers/knalpotten.

• Controleer vóór het gebruik de messen, bevestigingsbouten en het maaimechanisme altijd op sporen van slijtage of beschadiging. Vervang versleten of beschadigde messen en bouten altijd als complete set om een goede balans te behouden.

• Let goed op, verminder uw snelheid en wees voorzichtig als u een bocht maakt. Kijk achterom en naar links en naar rechts voordat u van richting verandert.

• Laat de motor nooit in een afgesloten ruimte lopen, omdat zich daar giftige koolmonoxidedampen kunnen verzamelen.

• Maai uitsluitend bij daglicht of goed kunstlicht.

• Alle werktuigkoppelingen uitschakelen en versnelling in vrij schakelen voordat u de motor start.

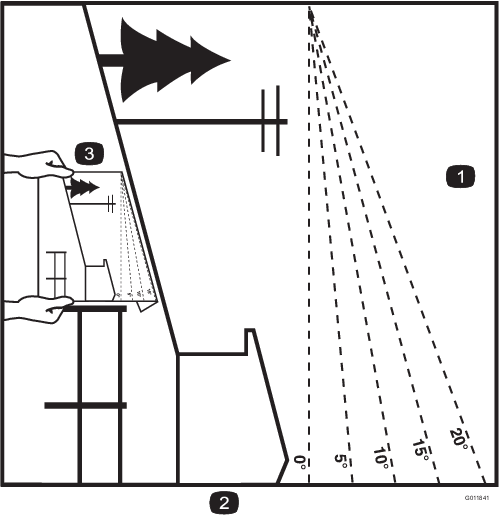

• Denk eraan dat elke helling gevaarlijk is. Het rijden op met gras begroeide hellingen vereist bijzondere zorgvuldigheid. Om te voorkomen dat de machine kantelt:

  • niet plotseling stoppen of starten op een helling;

  • houd de snelheid laag op hellingen en in scherpe bochten;

  • let op bulten en kuilen en andere verborgen gevaren.

• Let op het verkeer als u in de buurt van een weg werkt of deze oversteekt.

• Zet de maaimessen stil voordat u andere oppervlakken dan grasvelden oversteekt.

• Bij gebruik van werktuigen nooit de afvoeropening naar omstanders toe richten of personen in de buurt van de in werking zijnde machine laten komen.

• Gebruik de machine nooit als schermen, afdekplaten of andere beveiligingsmiddelen zijn beschadigd of ontbreken.

• Verander de instellingen van de motor niet en voorkom overbelasting van de motor. De motor met te hoog toerental laten draaien kan de kans op lichamelijk letsel vergroten.

• Voordat u de bestuurdersplaats verlaat:

  • aftakas uitschakelen en werktuigen laten zakken;

  • versnelling in neutraalstand zetten en parkeerrem in werking stellen;

  • de motor afzetten en het sleuteltje uit het contact nemen.

• Schakel de aandrijving naar de werktuigen uit, zet de motor af en haal het sleuteltje uit het contact:

  • voordat u verstoppingen losmaakt of het uitwerpkanaal ontstopt;

  • voordat u de maaimachine controleert, reinigt of daaraan werkzaamheden verricht;

  • als u een vreemd voorwerp raakt. Controleer de maaimachine op beschadigingen en voer alle benodigde reparaties uit voordat u de machine weer gebruikt:

  • als de maaimachine abnormaal trilt (direct controleren).

• Gebruik de maaimachine niet als u onder de invloed van alcohol of drugs bent.

• Bliksem kan ernstig of dodelijk letsel veroorzaken. Als u bliksem ziet of donder hoort in het gebied, gebruik de machine dan niet; ga schuilen.

• Schakel de aandrijving naar de werktuigen uit als u de machine transporteert of niet gebruikt.

• Zet de motor af en schakel de aandrijving naar de werktuigen uit: vóór het bijvullen van brandstof.

• Draai alle moeren, bouten en schroeven regelmatig strak aan, zodat de machine steeds veilig in gebruik is.

• Als er zich brandstof in de tank bevindt, mag u de machine niet opslaan in een afgesloten ruimte waar brandstofdampen in contact met open vuur of vonken kunnen komen.

• Laat de motor afkoelen voordat u de machine in een afgesloten ruimte stalt.

• Houd de motor, geluiddemper, accubehuizing en de brandstofopslagplaats vrij van overtollig vet, gras en bladeren om brandgevaar te verminderen.

• Vervang versleten of beschadigde onderdelen met het oog op een veilig gebruik.

• Als het nodig is de brandstoftank af te tappen, doe dit dan buiten.

• Let op dat bij machines met meer maaimessen andere messen kunnen gaan draaien als u een mes met de hand draait.

• Als u de machine parkeert, stalt of onbewaakt achterlaat, moet u het maaidek neerlaten.

Important: Gebruik uitsluitend diesel met een extreem laag zwavelgehalte. Brandstof met een hoger gehalte zwavel beschadigt de dieseloxidatiekatalysator (DOC). Dit zal leiden tot operationele problemen en verkort de levensduur van de motoronderdelen.Als de onderstaande waarschuwingen niet worden opgevolgd kan dit leiden tot schade aan de motor.

• Gebruik geen kerosine of benzine in plaats van dieselbrandstof.

• Meng nooit kerosine of motorolie met de dieselbrandstof.

• Bewaar de brandstof nooit in vaten die van binnen verzinkt zijn.

• Voeg geen additieven toe aan de brandstof.

43,5 l

Important: De brandstoftanks zijn op elkaar aangesloten, maar de brandstof stroomt niet snel van de ene naar de andere tank. De machine moet op een horizontaal oppervlak staan als de brandstoftanks wordt gevuld. Als u de machine op een helling parkeert, bestaat de kans dat de tanks onbedoeld te vol worden gevuld.

Important: Giet de brandstoftanks niet te vol.

Important: Verwijder de doppen niet van de tanks als de machine op een helling is geparkeerd. De brandstof kan dan uit de tanks lopen.

1. Parkeer de machine op een horizontaal oppervlak.

   Important: De brandstoftanks zijn op elkaar aangesloten, maar de brandstof stroomt niet snel van de ene naar de andere tank. De machine moet op een horizontaal oppervlak staan als de brandstoftanks wordt gevuld. Als u de machine op een helling parkeert, bestaat de kans dat de tanks onbedoeld te vol worden gevuld.

2. Zet de motor af en stel de parkeerrem in werking.

3. Omgeving van beide brandstoftankdoppen reinigen en doppen afnemen.

   Important: Verwijder de doppen niet van de tanks als de machine op een helling is geparkeerd. De brandstof kan dan uit de tanks lopen.

4. Vul beide brandstoftanks totdat het peil de onderkant van de vulbuis bereikt (Figuur 11). De tanks niet te vol vullen.



   Figuur 11

   1. Onderkant van de vulbuis

5. Draai de tankdoppen stevig vast. Neem gemorste brandstof op.

Note: Vul de brandstoftanks na elk gebruik indien dit mogelijk is. Dit beperkt mogelijke condensvorming in de brandstoftank tot een minimum.

1. Zet de rijhendels naar buiten in de VERGRENDELDE NEUTRAALSTAND (Figuur 18).

2. Trek de parkeerremhendel omhoog en naar achteren om de parkeerrem in werking te stellen (Figuur 14).

   Note: De parkeerremhendel moet vast blijven staan op Ingeschakeld.



   Figuur 14

   1. Parkeerremhendel

   Waarschuwing

   De kans bestaat dat de parkeerrem de machine niet in stilstaande toestand houdt als deze op een helling is geparkeerd; hierdoor kan lichamelijk letsel of schade aan eigendommen ontstaan.

   Parkeer de machine nooit op een helling tenzij de wielen zijn vastgezet of geblokkeerd.

Duw de parkeerremhendel naar voren en naar beneden om de parkeerrem vrij te zetten (Figuur 15).

Figuur 15

1. Parkeerremhendel

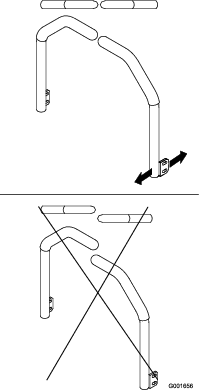

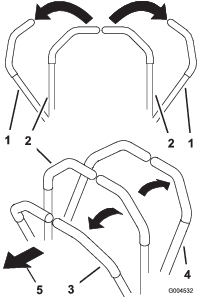

1. Klap de rolbeugel omhoog en zet deze vast; neem vervolgens plaats op de bestuurdersstoel en doe de veiligheidsgordel om.

2. Zorg ervoor dat de de rijhendels in de VERGRENDELDE NEUTRAALSTAND staan.

3. Stel de parkeerrem in werking; zie Parkeerrem in werking stellen.

4. Zet de aftakasschakelaar op UIT (Figuur 16).



   Figuur 16

   1. Contactschakelaar
   2. Gashendel
   3. Aftakasschakelaar

5. Draai het contactsleuteltje naar rechts op DRAAIEN (Figuur 17).



   Figuur 17

   1. Contactschakelaar
   2. Uit
   3. Lopen
   4. Start

6. Als het indicatielampje van de gloeibougie dooft, draait u het sleuteltje op START. Laat het sleuteltje los zodra de motor aanslaat.

   Important: Start de motor telkens niet langer dan 15 seconden om te voorkomen dat de startmotor oververhit raakt.

   Note: Meerdere startpogingen kunnen nodig zijn als u de motor voor de eerste keer start nadat alle brandstof is afgetapt uit het brandstofsysteem.

   Important: Als de motor voor de eerste keer wordt gestart, de motorolie is ververst, of de motor, transmissie of wielmotor een revisiebeurt heeft gehad, moet u de machine met de gashendel op LANGZAAM 1 tot 2 minuten in zowel de vooruit- als de achteruitstand laten werken. Controleer ook de werking van de hefhendel en de aftakasschakelaar om er zeker van te zijn dat alle onderdelen naar behoren functioneren. Zet vervolgens de motor af en controleer op olielekken, losse onderdelen en andere waarneembare defecten.

   Voorzichtig

   Zet de motor af en wacht totdat alle bewegende delen tot stilstand gekomen zijn voordat u controleert op olielekken, losse onderdelen of andere waarneembare defecten.

1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND, stel de parkeerrem in werking en zet de gashendel op LANGZAAM.

2. Draai het contactsleuteltje op UIT (Figuur 17). Zet de motor af en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bedieningspositie verlaat.

3. Verwijder het sleuteltje voordat u de machine vervoert of opslaat.

   Important: Verwijder het sleuteltje omdat de kans bestaat dat de brandstofpomp of accessoires in werking blijven waardoor de accu kan ontladen.

   Voorzichtig

   Kinderen of omstanders kunnen letsel oplopen als zij de machine verplaatsen of proberen te bedienen terwijl deze onbeheerd is achtergelaten.

   Verwijder altijd het sleuteltje uit het contact en stel de parkeerrem in werking wanneer u de machine onbeheerd achterlaat, ook al is het slechts voor een paar minuten.

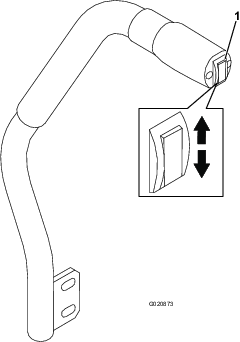

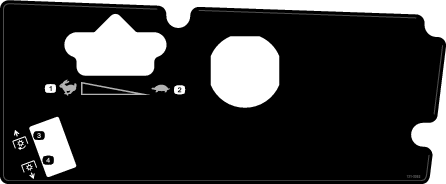

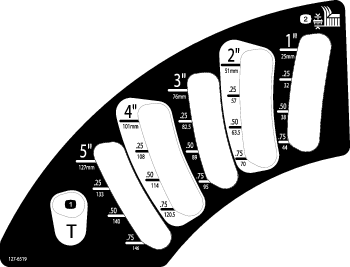

Met de hefschakelaar kunt u het maaidek opheffen en neerlaten (Figuur 19).

Note: De motor moet lopen om deze hendel te kunnen bedienen.

Figuur 19

1. Hefschakelaar

• Om het maaidek neer te laten, duwt u de hefschakelaar naar beneden (Figuur 19).

  Note: Als u het maaidek neerlaat, wordt het in de zweefstand/vrije stand geschakeld.

• Om het maaidek omhoog te brengen, duwt u de hefschakelaar naar boven (Figuur 19).

Important: Houd de schakelaar niet langer in deze posities nadat u het maaidek volledig hebt opgeheven of neergelaten. Dit beschadigt het hydraulische systeem.

Note: Om het maaidek te vergrendelen in de opgeheven stand, moet u het maaidek boven de maaihoogtestand van 15 cm opheffen, de aanslagpen voor de maaihoogte verwijderen (zie Maaihoogte instellen) en de pen in de maaihoogtestand van 15 cm plaatsen (Figuur 43).

Met de aftakasschakelaar kunt u de maaimessen en verschillende aangedreven werktuigen in- en uitschakelen.

1. Een koude motor moet u 5 tot 10 minuten warm laten worden voordat u de aftakas inschakelt.

2. Neem plaats op de bestuurdersstoel, stel de tractiehendels vrij en zet ze in neutraal.

3. Trek de aftakasschakelaar omhoog om de aftakas in te schakelen (Figuur 20).



   Figuur 20

   1. Aftakasschakelaar

Om de aftakas uit te schakelen, zet u de aftakasschakelaar op UIT.

• Na verloop van tijd bouwt zich roet op in het DPF. De computer van de motor bewaakt de roetopbouw in het DPF.

• Als er teveel roetopbouw is geeft de computer aan dat regeneratie van het DPF nodig is.

• Hierbij wordt het roet in het DPF verbrand tot as.

• De computer geeft niet alleen een waarschuwing maar verlaagt het motorvermogen ook, afhankelijk van de mate van roetopbouw.

Motor-waarschuwingen - roetopbouw

Niveau	Foutcode	Motorvermogen	Aanbevolen actie
Niveau 1 Motorwaarschuwing	Figuur 21 Controleer de motorSPN 3719, FMI 16	De computer vermindert het motorvermogen tot 85%	Voer zo snel mogelijk een geparkeerde regeneratie uit, zie Geparkeerde regeneratie
Niveau 2 Motorwaarschuwing	Figuur 22 Controleer de motorSPN 3719, FMI 0	De computer vermindert het motorvermogen tot 50%	Voer zo snel mogelijk een herstel regeneratie uit, zie Herstel regeneratie

• De lichtere as wordt via het uitlaatsysteem naar buiten geblazen, de zwaardere as bouwt zich op in het in roetfilter.

• Deze as is een overblijfsel van het regeneratieproces. Na verloop van tijd bouwt de as die niet met de uitlaatgassen naar buiten wordt geblazen zich op in het DPF.

• De computer van de motor berekent de hoeveelheid as in het DPF.

• Als er een zekere hoeveelheid as is opgebouwd in het DPF stuurt de computer van de motor deze informatie naar het InfoCenter als een bestuurdersadvies of een motorstoring.

• Dit bestuurdersadvies en de storingsmelding geven aan dat het DPF onderhoud nodig heeft.

• De computer geeft niet alleen een waarschuwing maar verlaagt het motorvermogen ook, afhankelijk van de mate van as-opbouw.

InfoCenter bestuurdersadviezen en motor-waarschuwingen - as-opbouw

Niveau	Advies of foutcode	Vermindering van het toerental	Motorvermogen	Aanbevolen actie
Niveau 1 Bestuurdersadvies	Figuur 23 Advies #179	Geen	100%	Laat de onderhoudswerkplaats weten dat het InfoCenter Advies #179 toont.
Niveau 2 Motorwaarschuwing	Figuur 24 Controleer de motorSPN 3720, FMI 16	Geen	De computer vermindert het motorvermogen tot 85%	Geef het DPF een onderhoudsbeurt, zie Onderhoud van de dieseloxidatiekatalysator (DOC) en roetfilter
Niveau 3 Motorwaarschuwing	Figuur 25 Controleer de motorSPN 3720, FMI 0	Geen	De computer vermindert het motorvermogen tot 50%	Geef het DPF een onderhoudsbeurt, zie Onderhoud van de dieseloxidatiekatalysator (DOC) en roetfilter
Niveau 4 Motorwaarschuwing	Figuur 26 Controleer de motorSPN 3251, FMI 0	Toerental voor maximum koppel + 200 tpm	De computer vermindert het motorvermogen tot 50%	Geef het DPF een onderhoudsbeurt, zie Onderhoud van de dieseloxidatiekatalysator (DOC) en roetfilter

DPF-regeneratie terwijl de machine in bedrijf is:

Soort regeneratie	Wanneer	Proces
Passief	Gedurende normaal bedrijf van de machine, bij een hoog toerental of hoge motorbelasting	Het InfoCenter toont geen pictogram tijdens passieve regeneratie.
		Tijdens de passieve regeneratie gebruikt het DPF de hete uitlaatgassen voor het oxideren van schadelijke uitstoot en het verbranden van roet tot as.
		Zie Passieve regeneratie van het DPF.
Assist/ondersteund	Vanwege een laag toerental, lage motorbelasting, of als de computer een hoge tegendruk meet in het DPF	Als het ondersteunde/reset regeneratie pictogram wordt weergegeven op het InfoCenter wordt een ondersteunde regeneratie uitgevoerd.
		Gedurende ondersteunde regeneratie regelt de computer de gasklep om de uitlaattemperatuur te verhogen en ondersteunde regeneratie mogelijk te maken.
		Zie Ondersteunde regeneratie van het DPF.
Reset	Wordt alleen uitgevoerd na ondersteunde regeneratie indien de computer merkt dat de ondersteunde regeneratie de hoeveelheid roet niet voldoende heeft verminderd	Als het ondersteunde/reset regeneratie pictogram wordt weergegeven op het InfoCenter wordt een regeneratie uitgevoerd.
	Tevens elke 100 uur om de sensormetingen te resetten
		Gedurende reset regeneratie regelt de computer de gasklep en de brandstofinjectie om de uitlaattemperatuur te verhogen.
		Zie Reset regeneratie.

Voor de onderstaande soorten regeneratie moet de machine worden geparkeerd:

Soort regeneratie	Wanneer	Proces
Geparkeerd	Er is roet opgebouwd door lang werken bij een laag toerental of lage motorbelasting. Kan ook worden veroorzaakt door ongeschikte olie of brandstof.	Als het geparkeerde regeneratie pictogram wordt weergegeven op het InfoCenter is regeneratie nodig.
	De computer meet de tegendruk veroorzaakt door de roetopbouw en verzoekt om een geparkeerde regeneratie
		• Voer de geparkeerde regeneratie zo snel mogelijk uit om een herstel regeneratie te voorkomen.
		• Geparkeerde regeneratie duurt 30 tot 60 minuten.
		• De brandstoftank moet minstens ¼ gevuld zijn.
		• U moet de machine parkeren voor een herstel regeneratie.
		Zie Geparkeerde regeneratie.
Recovery/herstel	Is nodig als het verzoek om geparkeerde regeneratie niet is opgevolgd, het verdere gebruik leidt tot nog meer roetopbouw in het DPF dat al geparkeerde regeneratie nodig heeft.	Als het herstel regeneratie pictogram wordt weergegeven op het InfoCenter is herstel regeneratie nodig.
		Neem contact op met een erkende Toro distributeur zodat een onderhoudsmonteur de herstel regeneratie kan uitvoeren.
		• Herstel regeneratie kan tot 4 uur duren.
		• De brandstoftank van de machine moet minstens ½ vol zijn.
		• U moet de machine parkeren voor een herstel regeneratie.
		Zie Herstel regeneratie.

• Passieve regeneratie wordt uitgevoerd tijdens de normale werking van de motor.

• Laat de motor tijdens het gebruik van de machine zo veel mogelijk op het maximale toerental lopen om de regeneratie van het DPF te helpen.

Figuur 27

Pictogram ondersteunde regeneratie

• Het pictogram ondersteunde regeneratie verschijnt op het InfoCenter (Figuur 27).

• De computer regelt de gasklep om de uitlaattemperatuur te verhogen en ondersteunde regeneratie mogelijk te maken.

• Laat de motor tijdens het gebruik van de machine zo veel mogelijk op het maximale toerental lopen om de regeneratie van het DPF te helpen.

• Het pictogram verschijnt op het InfoCenter tijdens de ondersteunde regeneratie.

• Indien mogelijk: schakel de motor niet uit en verlaag het toerental niet tijdens de ondersteunde regeneratie.

  Important: Laat de machine de volledige ondersteunde regeneratie uitvoeren voordat u de motor afzet.

  Note: De ondersteunde regeneratie is voltooid als het pictogram op het InfoCenter verschijnt.

Figuur 28

Pictogram ondersteunde/reset regeneratie

• Het pictogram ondersteunde/reset regeneratie verschijnt op het InfoCenter (Figuur 28).

• De computer regelt de gasklep en de brandstofinjectie om de uitlaattemperatuur te verhogen.

  Important: Het pictogram ondersteunde/reset regeneratie geeft aan dat de uitlaattemperatuur van uw machine hoger kan zijn dan bij normaal bedrijf.

• Laat de motor tijdens het gebruik van de machine zo veel mogelijk op het maximale toerental lopen om de regeneratie van het DPF te helpen.

• Het pictogram verschijnt op het InfoCenter tijdens de reset regeneratie.

• Indien mogelijk: schakel de motor niet uit en verlaag het toerental niet tijdens de reset regeneratie.

  Important: Laat de machine de volledige reset regeneratie uitvoeren voordat u de motor afzet.

  Note: De reset regeneratie is voltooid als het pictogram op het InfoCenter verschijnt.

Figuur 29

Pictogram verzoek geparkeerde regeneratie

• Het pictogram verzoek geparkeerde regeneratie verschijnt op het InfoCenter (Figuur 29).

• Als geparkeerde regeneratie nodig is verschijnt op het InfoCenter Motorwaarschuwing SPN 3719, FMI 16 (Figuur 30) en de computer van de motor vermindert het vermogen tot 85%.



  Figuur 30

  Important: Als u de geparkeerde regeneratie niet binnen 2 uur uitvoert vermindert de computer van de motor het vermogen tot 50%.

• Geparkeerde regeneratie duurt 30 tot 60 minuten.

• Met toestemming van uw werkgever kunt u de PIN-code invoeren om de geparkeerde regeneratie uit te voeren.

• Als u geen aandacht schenkt aan het verzoek om geparkeerde regeneratie op het InfoCenter en de machine blijft gebruiken zal er zich een kritieke hoeveelheid roet opbouwen in het DPF.

• Als een herstel regeneratie nodig is verschijnt op het InfoCenter motorwaarschuwing SPN 3719, FMI 16 (Figuur 42) en de motorcomputer vermindert het vermogen tot 85%.



  Figuur 42

  Important: Als u de herstel regeneratie niet binnen 15 minuten uitvoert vermindert de motorcomputer het vermogen tot 50%.

• Voer een herstel regeneratie uit als het motorvermogen lager wordt en geparkeerde regeneratie niet voldoende is om het roet uit het DPF te branden.

• Herstel regeneratie kan tot 4 uur duren.

• De herstel regeneratie moet door een monteur van de distributeur worden uitgevoerd, neem contact op met uw erkende Toro distributeur.

Het veiligheidssysteem is bedoeld om starten van de motor alleen mogelijk te maken wanneer:

• de bestuurder op de stoel zit of de parkeerrem in werking is gesteld;

• de aftakas is uitgeschakeld;

• de rijhendels in de VERGRENDELDE NEUTRAALSTAND staan;

• de motortemperatuur beneden de maximale bedrijfstemperatuur is.

Het veiligheidssysteem zorgt ervoor dat de motor wordt gestopt wanneer de tractiehendels uit de VERGRENDELDE NEUTRAALSTAND worden gezet als de parkeerrem in werking is gesteld. Als de bestuurder opstaat van de stoel terwijl de aftakas is ingeschakeld, zal de motor na 1 seconde afslaan.

Controleer de werking van het veiligheidssysteem telkens voordat u de machine in gebruik neemt. Als het veiligheidssysteem niet werkt zoals hieronder wordt beschreven, moet u het direct laten repareren door een erkende servicedealer.

1. Neem plaats op de bestuurdersstoel, stel de parkeerrem in werking, schakel de aftakas in en probeer de motor te starten.

   Note: De motor mag niet starten.

2. Neem plaats op de bestuurdersstoel, stel de parkeerrem in werking, schakel de aftakas uit, zet één rijhendel uit de VERGRENDELDE NEUTRAALSTAND en probeer de motor te starten.

   Note: De motor mag niet starten. Herhaal voor de andere rijhendel.

3. Neem plaats op de bestuurdersstoel, stel de parkeerrem in werking, schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en probeer de motor te starten. Als de motor loopt, moet u de parkeerrem vrijzetten en de aftakas inschakelen. Kom iets overeind uit de bestuurdersstoel.

   Note: De motor moet binnen 2 seconden afslaan.

4. Stel zonder dat er een bestuurder op de stoel zit de parkeerrem in werking, schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en probeer de motor te starten. Laat de motor lopen en zet één van beide rijhendels naar de middelste stand.

   Note: De motor moet binnen 2 seconden afslaan. Herhaal deze procedure voor de andere rijhendel.

5. Zet zonder dat dat er een bestuurder op de stoel zit de parkeerrem vrij, schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en probeer de motor te starten.

   Note: De motor mag niet starten.

De machine is uitgerust met een Standard Control Module (SCM), een apparaat dat de werking van een aantal belangrijke systemen controleert. De SCM bevindt zich onder het rechter bedieningspaneel. U kunt hierbij komen via de kap op het zijpaneel (Figuur 52). Om de kap op het zijpaneel te openen, moet u de 2 sluitingen losmaken en uittrekken.

Figuur 52

1. Sluitingen
2. Kap van zijpaneel

Op de SCM zitten 11 leds die gaan branden om verschillende systeemcondities aan te geven. U kunt 7 van deze leds gebruiken voor een systeemdiagnose. Zie Figuur 53 voor een beschrijving van de betekenis van elke led. Nadere informatie over het gebruik van de overige SCM-functies vindt u in de Onderhoudshandleiding, die verkrijgbaar is via een erkende Toro-dealer.

Figuur 53

1. Uitschakeling bij te hoge temperatuur – de motortemperatuur heeft een veilig niveau overschreden en de motor is uitgeschakeld. Controleer het koelsysteem.
2. Waarschuwing voor te hoge temperatuur – de motortemperatuur wordt gevaarlijk hoog en het maaidek is uitgeschakeld. Controleer het koelsysteem.
3. Bestuurder in de stoel.
4. De aftakas is ingeschakeld.
5. De parkeerrem in niet werking is gesteld.
6. De bedieningsorganen staan in de neutraalstand.
7. De SCM ontvangt stroom en kan worden gebruikt.

U kunt de stoel naar voren en naar achteren verschuiven. De stand van de stoel moet zo zijn dat u de machine het best kunt bedienen en dat u comfortabel zit.

1. Om de bestuurdersstoel in te stellen, moet u de instelhendel zijwaarts bewegen. Hiermee ontgrendelt u de stoel (Figuur 54).



   Figuur 54

   1. Knop voor rugleuning
   2. Knop voor stoelophanging
   3. Instelknop voor lendensteun
   4. Instelhendel voor bestuurdersstoel

2. Verschuif de stoel in de gewenste stand en laat de hendel los om de stoel te vergrendelen in zijn stand.

3. Probeer de stoel naar voren en naar achter te schuiven om te controleren of deze is vergrendeld op zijn plaats.

De stoel kan worden versteld voor een soepele en comfortabele rit. Zet de stoel in een stand die voor u het meest comfortabel is.

Om de stoel te verstellen, draait u de knop in een van beide richtingen voor de meest comfortabele positie (Figuur 54).

Figuur 55

1. Knop voor stoelophanging
2. Instellen gewicht bestuurder

U kunt de rugleuning van de stoel instellen om comfortabel te rijden. Zet de rugleuning in een stand die voor u het meest comfortabel is.

Om de rugleuning te verstellen, draait u de knop onder de rechter armsteun in een van beide richtingen om de meest comfortabele positie te verkrijgen (Figuur 54).

U kunt de rugleuning verstellen om de lendensteun aan te passen aan de onderkant van uw rug.

Om de rugleuning te verstellen, draait u de knop onder de linker armsteun in een van beide richtingen om de meest comfortabele positie te verkrijgen (Figuur 54).

1. Schakel de aftakas uit en draai het contactsleuteltje op UIT. Zet de hendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking. Verwijder het sleuteltje.

2. Til de stoel omhoog.

3. Draai de omloopkleppen 1 slag naar links (Figuur 57).

   Note: Hierdoor kan de hydraulische vloeistof langs de pomp worden geleid zodat de wielen kunnen draaien.

   Important: Draai de omloopkleppen niet meer dan 1 slag. Dit voorkomt dat de kleppen uit de behuizing vallen en de vloeistof naar buiten stroomt.



   Figuur 57

   1. Rechter omloopklep
   2. Linker omloopklep

4. Zet de parkeerrem vrij voordat u de machine gaat duwen.

Draai de omloopkleppen 1 slag naar rechts en draai ze met de hand vast (met een torsie van ongeveer 8 Nm).

Note: Draai de omloopkleppen niet te vast.

De machine rijdt alleen als de omloopkleppen zijn ingedraaid.

Om tijdens het maaien genoeg vermogen voor de machine en het maaidek te behouden, moet u de gashendel op SNEL zetten en uw rijsnelheid aanpassen aan de omstandigheden. Een goede leidraad is: verlaag de rijsnelheid als de belasting van de maaimessen verhoogt; verhoog de rijsnelheid als de belasting van de messen verlaagt.

Maai afwisselend in verschillende richtingen om te voorkomen dat er na verloop van tijd voren op de grasmat ontstaan. Dit zorgt ook voor een betere verspreiding van het maaisel, wat de vertering en bemesting ten goede komt.

Om de maairesultaten te verbeteren, moet u in bepaalde omstandigheden bij een lagere rijsnelheid maaien.

Als de maaibreedte van het maaidek groter is dan die van het maaidek dat u voorheen gebruikte, zet u de maaihoogte één stand hoger. Hierdoor voorkomt u dat oneffenheden te kort worden afgemaaid.

Verwijder bij het maaien ongeveer 25 mm of niet meer dan 1/3 van de grassprieten. Bij zeer lang, mals en dicht gras moet u wellicht de snelheid aanpassen en/of de maaihoogte-instelling een stap omhoog zetten.

Important: Als u meer dan 1/3 van de grassprieten moet maaien, bij dun lang gras of in droge omstandigheden wordt het gebruik van messen met een platte vleugel aanbevolen om rondvliegend kaf en vuil te verminderen en de druk op de maai-aandrijving niet te hoog te laten oplopen.

Als u het gras iets langer dan normaal hebt laten groeien of als het een hoog vochtgehalte heeft, moet u de maaihoogte hoger dan normaal instellen en het gras op deze hoogte maaien. Maai het gras daarna op de lagere, normale hoogte.

Verwijder na elk gebruik maaisel en vuil van de onderkant van het maaidek. Als zich gras en vuil in het maaidek verzamelt, leidt dat uiteindelijk tot een onbevredigend maairesultaat.

Houd de motor, geluiddemper, accubehuizing, parkeerrem, maaidekken en de brandstofopslagplaats vrij van overtollig vet, gras en bladeren om het risico op brand te verminderen. Neem gemorste olie of brandstof meteen op.

Zorg gedurende het hele maaiseizoen voor een scherp maaimes. Een scherp mes snijdt het gras goed af zonder het te scheuren of te kwetsen. Door scheuren en kwetsen wordt het gras bruin aan de randen, waardoor het langzamer groeit en gevoeliger is voor ziekten. Controleer elke dag of de maaimessen scherp zijn en of ze versleten of beschadigd zijn. Slijp de messen indien dit nodig is. Als een mes beschadigd of versleten is, moet u het onmiddellijk vervangen door een origineel Toro-mes. Zie Onderhoud van de maaimessen.

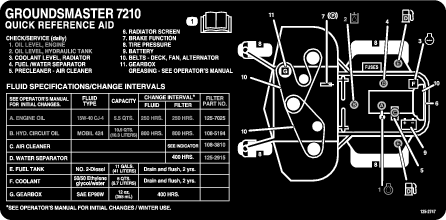

De machine is voorzien van smeernippels die regelmatig moeten worden gesmeerd met nr. 2 smeervet voor algemene doeleinden op lithiumbasis. Als de machine in normale omstandigheden wordt gebruikt, moet u alle lagers en lagerbussen om de 50 bedrijfsuren smeren. Smeer alle lagers en lagerbussen dagelijks in erg stoffige en vuile werkomstandigheden. Bij gebruik in deze omstandigheden kan er vuil terechtkomen in de lagers en lagerbussen, hetgeen tot snellere slijtage kan leiden. Pomp vet in de smeernippels onmiddellijk na elke wasbeurt, ongeacht het voorgeschreven interval.

1. Veeg de smeernippels schoon zodat er geen ongerechtigheden kunnen binnendringen in het lager of de lagerbus.

2. Spuit vet in de nippels.

3. Veeg overtollig vet weg.

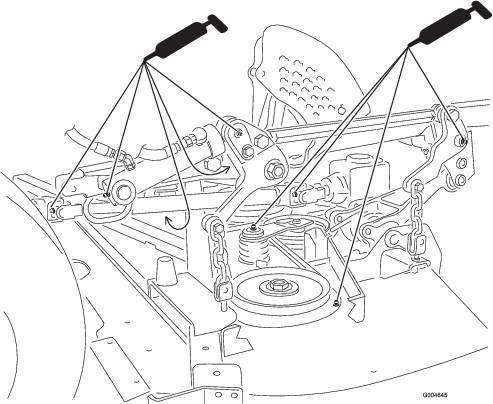

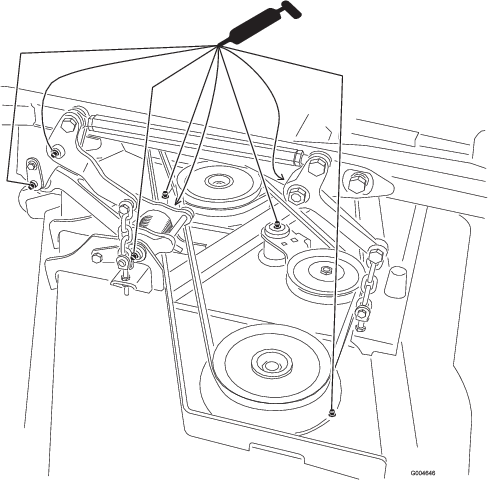

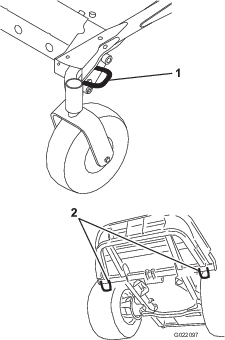

Figuur 61 en Figuur 62 tonen de plaatsen van de smeernippels.

Important: De smeernippels op de assen van de zwenkwielen worden niet getoond. Pomp ook vet in deze smeernippels.

Figuur 61

Figuur 62

Note: Verkeerde reinigingsmethodes kunnen de levensduur van de lagers verkorten. Was de machine niet als deze nog heet is en richt een hogedruk- of hogevolumespuit nooit op de lagers of pakkingen.

De tandwielkast is ontworpen voor gebruik met SAE 80-90 tandwielolie Hoewel de tandwielkast in de fabriek van smeerolie wordt voorzien, dient u het smeeroliepeil van de maai-eenheid te controleren voor gebruik; zie de aanbevelingen in de Controlelijst voor dagelijks onderhoud.

1. Controleer het luchtfilterhuis op beschadigingen die een luchtlek zouden kunnen veroorzaken. Vervang een beschadigd luchtfilterhuis.

2. Controleer het gehele luchtinlaatsysteem op lekken, beschadiging of losse slangklemmen.

3. Geef het luchtfilter een onderhoudsbeurt wanneer de luchtfilterindicator (Figuur 64) rood is, of om de 400 uur (vaker in uiterst stoffige of vuile omstandigheden).

   Important: Geef het luchtfilter niet te vaak een onderhoudsbeurt.



   Figuur 64

   1. Luchtfilterdeksel
   2. Sluiting van luchtfilter
   3. Pakking
   4. Filter
   5. Luchtfilterbehuizing
   6. Luchtfilterindicator
   7. Rubberen uitlaatklep

4. Zorg ervoor dat het deksel goed vastzit en de luchtfilterbehuizing helemaal afsluit.

• Als advies op het InfoCenter verschijnt is het DPF binnenkort toe aan onderhoud van de dieseloxidatiekatalysator (DOC) en het roetfilter.



  Figuur 67

• Als motorstoring , , of op het InfoCenter (Figuur 68) verschijnt, maak het roetfilter dan schoon zoals hieronder beschreven:



  Figuur 68

  1. Zie het hoofdstuk over de motor in de Onderhoudshandleiding voor informatie over de demontage en montage van de dieseloxidatiekatalysator (DOC) en roetfilter van het DPF.

  2. Neem contact op met uw erkende Toro distributeur voor vervangingsonderdelen of onderhoud van de dieseloxidatiekatalysator (DOC) en het roetfilter.

  3. Neem contact op met uw erkende Toro distributeur voor een reset van de ECU van de motor na montage van een schoon DPF.

Verwijder dagelijks water of ander vuil uit de waterafscheider (Figuur 69).

1. Plaats een schone opvangbak onder het brandstoffilter.

2. Zet de aftapplug onderaan de filterbus los en open de klep bovenaan de bevestigingsbeugel van de bus.



   Figuur 69

   1. Filterbus waterafscheider

3. Reinig de omgeving van de plaats waar de filterbus wordt gemonteerd.

4. Verwijder de filterbus en reinig de plaats waar deze wordt gemonteerd.

5. Smeer schone olie op de pakking van de filterbus.

6. Monteer de filterbus met de hand totdat de pakking contact maakt en draai deze vervolgens nog een halve slag verder.

7. Zet de aftapplug onderaan de filterbus vast en sluit de klep bovenaan de bevestigingsbeugel van de bus.

1. Maak de omgeving van de kop van het brandstoffilter schoon (Figuur 70).



   Figuur 70

   1. Kop van brandstoffilter
   2. Brandstoffilter

2. Verwijder het filter en reinig het filterkopplaatsingsoppervlak (Figuur 70).

3. Smeer de filterpakking met schone motorsmeerolie. Zie ook de Gebruikershandleiding van de motor, meegeleverd met de machine, voor verdere aanbevelingen.

4. Monteer de droge filterbus met de hand totdat de pakking contact maakt en draai deze vervolgens nog een halve slag verder.

5. Start de motor en controleer op brandstoflekkage rond de filterkop.

De brandstoftank moet om de 2 jaar worden afgetapt en gereinigd. Verwijder en reinig ook de inline-zeven nadat u de tank hebt afgetapt. Gebruik schone dieselbrandstof om de tank uit te spoelen.

Important: De tank moet worden afgetapt en gereinigd als het brandstofsysteem vervuild raakt of wanneer de machine voor langere tijd wordt gestald.

De brandstofleidingen en aansluitingen controleren. Controleer ze op slijtage, beschadigingen, insnijdingen of loszittende verbindingen.

Houd de bovenkant van de accu goed schoon. Als de machine wordt opgeslagen in een zeer hete omgeving, ontlaadt de accu sneller dan wanneer de machine in een koele omgeving wordt opgeslagen.

Houd de bovenkant van de accu schoon door deze af en toe te reinigen met een borstel die in een oplossing van ammoniak of natriumbicarbonaat is gedompeld. Spoel de bovenkant na het reinigen af met water. Verwijder nooit de vuldoppen als u de accu reinigt.

De accukabels moeten stevig op de accupolen zitten zodat ze goed contact maken.

Als er op de accupolen corrosie ontstaat, moet u de kabels losmaken, de min (-) kabel eerst, en de klemmen en polen afzonderlijk schoonkrabben. Zet de kabels vast, de plus (+) kabel eerst, en smeer de accupolen in met vaseline.

Als u de machine langer dan 30 dagen stalt, moet u de accu verwijderen en volledig opladen. U moet de accu apart opslaan of in de machine laten zitten. De accukabels mogen niet aangesloten zijn op de accu als u deze in de machine opslaat. Bewaar de accu in een koele omgeving om te voorkomen dat ze snel ontlaadt. Om te voorkomen dat de accu bevriest, moet deze volledig zijn opgeladen. Het soortelijk gewicht van een volledig opgeladen batterij is 1,265-1,299.

De zekeringen bevinden zich onder het bedieningspaneel. U kunt hierbij komen via de kap op het zijpaneel (Figuur 71). Om de kap op het zijpaneel te open, moet u de 2 sluitingen losmaken en de kap omhoog trekken.

Als de machine stopt of als er andere problemen met het elektrische systeem zijn, moet u de zekeringen controleren. Haal telkens één zekering eruit en controleer of deze is doorgebrand.

Important: Als u een zekering moet vervangen, dient u altijd een zekering van hetzelfde type en hetzelfde ampère te plaatsen als de oude zekering, omdat anders schade aan het elektrische systeem kan ontstaan. Op de sticker naast de zekeringen vindt u een schema waarop elke zekering met het vereiste ampère staat aangegeven (Figuur 72).

Note: Als er vaak een zekering doorbrandt, komt dit vermoedelijk door een kortsluiting in het elektrische systeem en moet dit worden gerepareerd door een vakbekwame onderhoudstechnicus.

Figuur 71

1. Vergrendelingen
2. Kap op zijpaneel

Figuur 72

Zorg ervoor dat de voor- en achterbanden de voorgeschreven spanning hebben. De correcte spanning is 1,24 bar voor de achterbanden en 1,72 bar voor de banden van de zwenkwielen. Een ongelijke bandenspanning kan leiden tot onregelmatige maairesultaten. De bandenspanning kan het best bij koude banden worden gecontroleerd.

Figuur 73

1. Nieuwe zwenkwielen, kegellagers en lagerafdichtingen zijn verkrijgbaar bij een erkende Toro-dealer.

2. Verwijder de borgmoer van de bout waarmee het zwenkwiel is bevestigd aan de zwenkwielvork (Figuur 74).



   Figuur 74

   1. Moer
   2. Afstandsstuk van lager
   3. Buitenste lagerafdichting
   4. Kegellager
   5. Binnenste lagerafdichting
   6. Afstandsstuk
   7. Zwenkwiel
   8. Asbout
   9. Zwenkwielvork

3. Pak het zwenkwiel vast en schuif de bout uit de vork of draaiarm.

4. Gooi het oude zwenkwiel en de oude lagers weg.

5. Monteer het zwenkwiel door de ingevette kegellagers en de afdichtingen in de wielnaaf te drukken, in de positie die wordt getoond in Figuur 74.

6. Schuif het afstandsstuk in de wielnaaf door de lagers en zet dit vast in de wielnaaf met de 2 afstandsstukken van het lager.

   Important: Zorg ervoor dat de randen van de afdichting niet naar binnen worden gevouwen.

7. Plaats de zwenkwielset in de zwenkwielvork en zet deze vast op zijn plaats met behulp van de bout en de borgmoer.

8. Draai de moer aan totdat het wiel niet meer vrij kan ronddraaien en daarna weer los totdat het wiel vrij kan ronddraaien.

9. Zet een smeerpistool op de smeernippel op het zwenkwiel en spuit daarin nr. 2 smeervet voor algemene doeleinden op lithiumbasis.

Het koelsysteem bevat een mengsel dat half uit water en half uit permanente ethyleenglycol-antivries bestaat. Controleer elke dag vóór het starten van de motor het koelvloeistofpeil in de expansietank. De inhoud van het koelsysteem is ongeveer 7,5 liter.

1. Controleer het koelvloeistofpeil in de expansietank (Figuur 75).

   Note: Het koelvloeistofpeil behoort tussen de markeringen op de zijkant van de tank te staan.



   Figuur 75

   1. Expansietank

2. Als het koelvloeistofpeil te laag is, verwijdert u de dop van de expansietank en vult u het systeem bij.

   Important: Niet te vol vullen

3. Plaats de dop van de expansietank terug.

De radiateur moet vrij van vuil worden gehouden om te voorkomen dat de motor oververhit raakt. Het kan nodig zijn om de radiateur vaker te controleren en te reinigen als de machine in buitengewoon stoffige en vuile omstandigheden wordt gebruikt.

Note: Als het maaidek of de motor wordt uitgeschakeld ten gevolge van oververhitting moet u eerst controleren of er een buitensporig grote hoeveelheid aangekoekt vuil op het radiateurscherm zit.

Reinig de radiateur als volgt:

1. Open de motorkap.

2. Reinig de radiateur met perslucht met lage druk (3,45 bar). Doe dit vanaf de ventilatorzijde van de radiateur Reinig vervolgens de voorkant van de radiateur en doe dit ook vanaf de ventilatorzijde.

   Important: U mag de de radiateur niet met water schoonmaken.

3. Nadat u de radiateur grondig hebt gereinigd, moet u vuil verwijderen dat zich eventueel heeft verzameld in het kanaal op het onderste deel van de radiateur.

4. Sluit de motorkap.

1. Breng de machine tot stilstand, zet de hefschakelaar van het maaidek volledig in de VERGRENDELDE NEUTRAALSTAND, stel de parkeerrem in werking en haal het sleuteltje uit het contact.

2. Draai de bouten los waarmee het voorpaneel vastzit, en verwijder het paneel (Figuur 76).



   Figuur 76

   1. Bouten
   2. Bedieningspaneel

3. Draai de 2 contramoeren los waarmee de interlockschakelaar van de parkeerrem aan de montagebeugel is bevestigd.



   Figuur 77

   1. Sensor van remas
   2. Contramoeren
   3. Interlockschakelaar van parkeerrem
   4. 3,9 mm

4. Beweeg de schakelaar op of neer op de beugel tot de afstand tussen de sensor van de remas en de plunjer van de schakelaar 3,9 mm bedraagt; zie (Figuur 77).

   Note: Zorg ervoor dat de sensor van de remas geen contact maakt met de plunjer van de schakelaar.

5. Draai de contramoeren van de schakelaar vast.

6. U controleert de afstelling als volgt:

   1. Stel de parkeerrem in werking en ga niet zitten op de bestuurdersstoel. Start vervolgens de motor.

   2. Beweeg de rijhendels uit de VERGRENDELDE NEUTRAALSTAND.

      Note: De motor moet afslaan. Als dit niet het geval is, moet u de afstelling van de schakelaar nogmaals controleren.

7. Monteer het voorpaneel.

Bij een correcte spanning heeft de riem een speling van 10 mm als u halverwege tussen de poelies op de riem drukt met een kracht van 44 N (4,5 kg).

Als de speling geen 10 mm bedraagt, moet u de volgende procedure uitvoeren:

1. Draai de montagebouten van de wisselstroomdynamo los (Figuur 78).



   Figuur 78

   1. Montagebout
   2. Wisselstroomdynamo

2. Verhoog of verminder de spanning van de riem van de wisselstroomdynamo en draai de bouten vast.

3. Controleer nogmaals de indrukking van de riem om zeker van te zijn dat de spanning correct is.

De drijfriemen van de maaimessen, die worden gespannen door de veerbelaste spanpoelies, zijn zeer duurzaam. De riemen zullen echter na vele bedrijfsuren tekenen van slijtage gaan vertonen. Tekenen dat een riem aan het slijten is zijn: gieren tijdens het draaien van de riem, als de messen slippen tijdens het maaien, gerafelde randen, schroeiplekken en scheuren. Vervang de riemen als u deze zaken constateert.

1. Zet de maai-eenheid op de maaihoogte van 2,54 cm, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

2. Verwijder de drijfriemkappen die boven op het maaidek zitten. Zet de drijfriemkappen weg.

3. Trek de spanpoelie weg van de bovenste drijfriem om deze te ontspannen en maak de riem los van de poelies. Gebruik hiervoor een wringijzer of soortgelijk gereedschap (Figuur 79).



   Figuur 79

   1. Bovenste riem
   2. Bovenste spanpoelie
   3. Onderste riem
   4. Onderste spanpoelie

4. Trek de spanpoelie weg van de onderste riem om deze te ontspannen en laat de riem loskomen van de poelies. Gebruik hiervoor een wringijzer of soortgelijk gereedschap (Figuur 79).

5. Leg de nieuwe riem rond de poelie van de tandwielkast, de onderste aspoelies en de spanpoelie, zoals wordt getoond in Figuur 79.

6. Leg de nieuwe riem rond de bovenste aspoelies en de spanpoelie, zoals wordt getoond in Figuur 79.

7. Plaats de drijfriemkappen terug.

1. Breng de machine tot stilstand, zet de hefschakelaar van het maaidek volledig in de VERGRENDELDE NEUTRAALSTAND, stel de parkeerrem in werking en haal het sleuteltje uit het contact.

2. Draai de bouten los waarmee het voorpaneel vastzit, en verwijder het paneel (Figuur 80).



   Figuur 80

   1. Bouten
   2. Bedieningspaneel

3. Draai de 2 schroeven los waarmee de interlockschakelaar is vastgezet (Figuur 81).



   Figuur 81

   1. Rijhendel
   2. Interlockschakelaar neutraalstand
   3. Schroef
   4. 0,4 tot 1 mm

4. Houd de rijhendel tegen het frame en beweeg de schakelaar in de richting van de hendel totdat de afstand tussen de hendel en de schakelaarbehuizing 0,4 tot 1 mm is; zie (Figuur 81).

5. Zet de schakelaar vast.

6. Herhaal stappen 3 tot en met 5 voor de andere hendel.

7. Monteer het voorpaneel.

Als de rijhendels niet in een lijn staan met de sleuven van de neutraalstand als zij worden vrijgezet vanuit de achteruitstand, is afstelling nodig. De hendel, de veer en de stang moeten afzonderlijk worden afgesteld.

1. Schakel de aftakas uit, zet de rijhendel in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

2. Zet de gashendel op LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de bouten los waarmee het voorpaneel vastzit, en verwijder het paneel (Figuur 82).



   Figuur 82

   1. Bouten
   2. Bedieningspaneel

4. Zet de rijhendel in de NEUTRAALSTANDzonder deze te vergrendelen (Figuur 84).

5. Trek de hendel naar achteren totdat de gaffelpen (op de arm boven de draaias) contact maakt met het uiteinde van de sleuf (en net druk op de veer begint uit te oefenen); zie Figuur 83.



   Figuur 83

   1. Gaffelpen
   2. Sleuf
   3. Contramoeren
   4. Stelbout
   5. Gaffel

6. Controleer of de hendel de juiste positie heeft ten opzichte van de inkeping in het bedieningspaneel (Figuur 84).

   Note: De hendel moet in het midden staan zodat deze naar buiten kan draaien naar de VERGRENDELDE NEUTRAALSTAND.



   Figuur 84

   1. Neutraalstand
   2. Vergrendelde neutraalstand

7. Als de rijhendel moet worden afgesteld, draait u de moer en de contramoer tegen de gaffel (Figuur 83).

8. Oefen een lichte achterwaartse druk uit op de rijhendel, draai de kop van de stelbout in de juiste richting totdat de hendel in de VERGRENDELDE NEUTRAALSTAND is gecentreerd (Figuur 83).

   Note: Als u achterwaartse druk blijft uitoefenen op de hendel, zal de pen op het einde van de sleuf blijven en zal de stelbout de hendel in de juiste stand kunnen brengen.

9. Draai de moer en de contramoer vast (Figuur 83).

10. Herhaal stappen 4 tot en met 9 voor de andere rijhendel.

11. Monteer het voorpaneel.

Tijdens deze afstelling moeten de aandrijfwielen draaien.

1. Krik het frame omhoog en plaats dit op stabiele assteunen zodat de wielen vrij kunnen ronddraaien.

2. Schuif de stoel naar voren en ontgrendel deze. Kantel daarna de stoel omhoog en naar voren.

3. Koppel de elektrische connector los van de veiligheidsschakelaar van de stoel.

4. Monteer tijdelijk een verbindingsdraad op de polen van de stekker van de kabelboom.

5. Start de motor, houd de gashendel halverwege tussen LANGZAAM en SNEL en zet de parkeerrem vrij.

   Note: De rijhendel moet in de VERGRENDELDE NEUTRAALSTAND staan als er afstellingswerkzaamheden worden uitgevoerd.

6. Stel de lengte van de pompstang aan 1 kant af door de zeskantige as in de juiste richting te draaien, totdat het corresponderende wiel stilstaat of iets achteruit kruipt (Figuur 85).

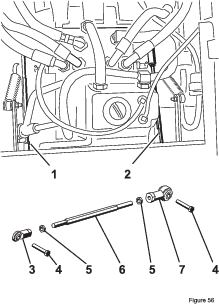

   Figuur 85

   1. Rechter pompstang
   2. Linker pompstang
   3. Kogelverbinding
   4. Bout
   5. Contramoer
   6. Zeskantige as
   7. Kogelverbinding

7. Beweeg de rijhendel naar voren en naar achteren en vervolgens terug naar de neutraalstand.

   Note: Het wiel moet ophouden met draaien of iets achteruit kruipen.

8. Zet de gashendel op SNEL.

   Note: Het wiel moet stil blijven staan of iets achteruit kruipen. Indien nodig opnieuw afstellen.

9. Herhaal stappen 6 tot en met 8 voor de andere kant van de machine.

10. Draai de contramoeren op de kogelverbindingen vast (Figuur 83).

11. Zet de gashendel op LANGZAAM en zet de motor af.

12. Maak de verbindingsdraad los van de stekker van de kabelboom en sluit de stekker aan op de stoelschakelaar.

    Waarschuwing

    De beveiliging van het elektrische systeem werkt niet naar behoren als de verbindingsdraad is gemonteerd.

    • Maak de verbindingsdraad los van de stekker van de kabelboom en sluit de stekker aan op de stoelschakelaar na de afstelling.

    • Gebruik de machine nooit als de verbindingsdraad is gemonteerd en de stoelschakelaar is omgeleid.

13. Zet de stoel omlaag in positie.

14. Haal de assteunen weg.

1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

2. Zet de gashendel op LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de bouten los waarmee het voorpaneel vastzit, en verwijder het paneel (Figuur 86).



   Figuur 86

   1. Bouten
   2. Bedieningspaneel

4. Draai de contramoer op de aanslagbout voor een van de rijhendels los (Figuur 87).



   Figuur 87

   1. Aanslagbout
   2. Rijhendel
   3. Contramoer
   4. 1,5 mm

5. Draai de aanslagbout helemaal in (van de rijhendel af).

6. Duw de rijhendel zo ver mogelijk naar voren houd hem in deze positie.

7. Draai de aanslagbout uit (in de richting van de rijhendel) totdat de afstand tussen de kop van de aanslagbout en de rijhendel 1,5 mm is.

8. Draai de contramoer vast om de aanslagbout vast te zetten.

9. Herhaal stappen 4 tot en met 8 voor de andere rijhendel.

10. Monteer het voorpaneel.

Note: Als u de maximumsnelheid wilt verlagen, moet u de snelheid voor beide rijhendels volgens bovenstaande procedure instellen, vervolgens elke aanslagbout even ver uitdraaien in de richting van de rijhendel totdat u de gewenste maximumsnelheid heeft bereikt (u moet de instelling waarschijnlijk verschillende keren controleren). Controleer of de machine in een rechte lijn rijdt en geen bocht maakt als u beide rijhendels helemaal naar voren duwt. Als de machine een bocht maakt, zijn de aanslagbouten niet gelijkmatig afgesteld. Ze moeten dan nogmaals worden afgesteld.

1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

2. Zet de gashendel op LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de bouten los waarmee de rijhendels zijn vastgezet (Figuur 88)



   Figuur 88

   1. Rijhendel
   2. Rijhendelsteun
   3. Bouten

4. Laat iemand de rijhendelsteunen (niet de rijhendels) helemaal naar voren duwen in de stand voor de maximumsnelheid en deze in die positie houden.

5. Stel de rijhendels zodanig af dat ze in een lijn staan en draai de bouten vast waarmee de rijhendels worden bevestigd aan de steunen (Figuur 89).



   Figuur 89

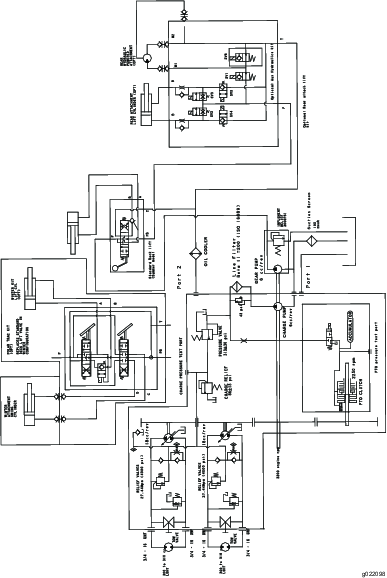

Controleer het peil van de hydraulische vloeistof voordat de motor voor het eerst wordt gestart, en vervolgens dagelijks.

1. Plaats de machine op een horizontaal oppervlak.

2. Zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en start de motor.

   Note: Laat de motor lopen bij het laagst mogelijk toerental om alle lucht uit het systeem te verwijderen. .

   Important: Schakel de aftakas niet in.

3. Hef het maaidek op om de hefcilinders naar buiten te schuiven, zet de motor af en verwijder het sleuteltje.

4. Til de stoel omhoog om toegang te krijgen tot de hydraulische tank.

5. Verwijder de vuldop van de hydraulische tank van de vulbuis (Figuur 90).



   Figuur 90

   1. Peilstok
   2. Dop van vulbuis

6. Verwijder de peilstok en veeg deze af met een schone doek (Figuur 90).

7. Steek de peilstok in de vulbuis, haal hem er vervolgens weer uit en controleer het vloeistofpeil (Figuur 90).

   Note: Als het vloeistofpeil niet tussen de markeringen op de peilstok staat, moet u voldoende hoogwaardige hydraulische vloeistof bijvullen totdat het peil binnen die markeringen komt te staan. Niet te vol vullen.

8. Plaats de peilstok terug en schroef de vuldop met de hand vast op de vulbuis.

9. Controleer alle slangen en aansluitingen op lekkages.

1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

2. Zet de gashendel op LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Plaats een grote bak onder het hydraulische reservoir en de versnellingsbak en verwijder de aftappluggen om alle hydraulische vloeistof weg te laten lopen (Figuur 91).



   Figuur 91

   1. Aftapplug hydraulisch reservoir
   2. Filter
   3. Aftapplug versnellingsbak

4. Reinig de omgeving van het hydraulische filter en verwijder dit (Figuur 91).

5. Monteer direct een nieuw hydraulisch filter.

6. Plaats de aftappluggen van het hydraulische reservoir en de versnellingsbak terug.

7. Vul het reservoir tot het correcte niveau; zie Hydraulische vloeistof controleren.

8. Start de motor en controleer op olielekkages.

9. Laat de motor ongeveer 5 minuten lopen en zet deze daarna af.

10. Controleer na 2 minuten het peil van de hydraulische vloeistof; zie Hydraulische vloeistof controleren.

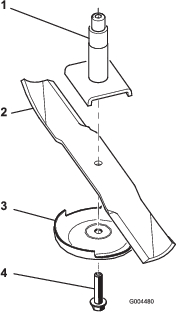

Zorg gedurende het hele maaiseizoen voor scherpe maaimessen. Scherpe messen snijden het gras goed af zonder het te scheuren of te kwetsen. Door scheuren en kwetsen wordt het gras bruin aan de randen, waardoor het langzamer groeit en gevoeliger is voor ziekten.

Controleer elke dag of de maaimessen scherp zijn en of ze versleten of beschadigd zijn. Slijp de messen indien dit nodig is. Als een mes beschadigd of versleten is, moet u dit onmiddellijk vervangen door een origineel Toro-mes.

Controleer de messen om de 8 bedrijfsuren.

Als maaibanen ongelijk worden gemaaid, moet u dit als volgt corrigeren:

1. Plaats de machine op een horizontaal oppervlak.

2. Zet het maaidek op de gewenste maaihoogte, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

3. Controleer de spanning van de voor- en achterbanden. Indien nodig moet u ze oppompen totdat de bandenspanning correct is; zie De bandenspanning controleren

4. Controleer op kromme messen.

5. Verwijder de kappen van de bovenkant van de maaidekken.

6. Draai het mes op elke as totdat de uiteinden in de lengterichting liggen.

7. Meet de afstand van de grond tot de voorste rand van het mes.

8. Draai aan de contramoeren waarmee de gaffels/kettingen van het maaidek zijn bevestigd aan het maaidek, totdat het maaidek horizontaal staat.



   Figuur 98

   1. Ketting
   2. Gaffel
   3. Contramoer
   4. Maaidek

De schuinstand van het mes is het verschil in de maaihoogte tussen de voorkant van het mesvlak en de achterkant van het mesvlak. Gebruik een messchuinstand van ongeveer 8 mm. De achterzijde van het mesvlak moet 8 mm hoger zijn dan de voorzijde.

1. Plaats de machine op een horizontaal oppervlak.

2. Zet het maaidek op de gewenste maaihoogte, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

3. Draai het middelste mes zodat dit recht naar voren wijst.

4. Meet met een korte liniaal de afstand van de grond tot de voorste rand van het mes.

5. Draai deze rand van het mes achterwaarts en meet de afstand van de grond tot de rand van het mes aan de achterkant van het maaidek.

6. Trek de afstand aan de voorkant van de afstand aan de achterkant om de schuinstand te berekenen.

7. Draai aan de contramoeren waarmee de gaffels/kettingen van het maaidek vastzitten, om de achterkant van het maaidek hoger te zetten, zodat de schuinstand 8 mm is) (Figuur 99).



   Figuur 99

   1. Ketting
   2. Gaffel
   3. Contramoer
   4. Maaidek

1. Laat het maaidek neer op de vloer van de werkplaats, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

2. Verwijder de borgmoer, bout, veer en afstandsstuk waarmee de grasgeleider vastzit op de draaibeugels (Figuur 100).

   Note: Verwijder een beschadigde of versleten grasgeleider.



   Figuur 100

   1. Bout
   2. Afstandsstuk
   3. Borgmoer
   4. Veer
   5. Veer
   6. Grasgeleider
   7. Linker haakuiteinde van veer
   8. Rechter haakuiteinde van veer

3. Plaats het afstandsstuk en de veer tussen de beugels van de nieuwe grasgeleider (Figuur 100).

   Note: Plaats het linker J-vormige haakuiteinde van de veer achter de rand van het maaidek.

   Note: Zorg ervoor dat het linker J-vormige haakuiteinde van de veer is geplaatst achter de rand van het maaidek voordat u de bout monteert, zoals wordt getoond in Figuur 100.

4. Monteer de bout en de moer.

   Note: Plaats het rechter J-vormige haakeind van de veer om de grasgeleider (Figuur 100).

   Important: De grasgeleider moet volledig omlaag kunnen klappen. Til de grasgeleider omhoog om te controleren of deze volledig omlaag klapt.

Verwijder elke dag het aangekoekte gras aan de onderkant van het maaidek.

1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

2. Zet de gashendel op LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Breng het maaidek omhoog in de TRANSPORTSTAND.

4. Zet de voorkant van de maaimachine omhoog en plaats deze op assteunen.

5. Reinig de onderkant van de maaikast grondig met water.

Motorolie, hydraulische vloeistof en motorkoelvloeistof verontreinigen het milieu. Verwijder deze stoffen volgens de plaatselijke voorschriften.
