Zugmaschine Groundsmaster® 7210 mit Mähwerk (183 cm)

• Lesen Sie die Bedienungsanleitung und weiteres Schulungsmaterial gründlich durch. Machen Sie sich mit den Bedienelementen, Sicherheitsschildern und der korrekten Anwendung des Geräts vertraut.

• Lassen Sie den Rasenmäher nie von Kindern oder Personen bedienen, die mit diesen Anweisungen nicht vertraut sind. Das Alter des Bedieners kann durch lokale Vorschriften eingeschränkt sein.

• Mähen Sie nie, wenn sich Personen, insbesondere Kinder oder Haustiere, in der Nähe aufhalten.

• Bedenken Sie immer, dass der Bediener die Verantwortung für Unfälle oder Gefahren gegenüber anderen und ihrem Eigentum trägt.

• Nehmen Sie nie Beifahrer mit.

• Alle Bediener müssen sich um eine professionelle und praktische Ausbildung bemühen. Die Ausbildung muss Folgendes hervorheben:

  • Die Bedeutung von Vorsicht und Konzentration bei der Arbeit mit Aufsitzrasenmähern

  • Die Kontrolle über einen Aufsitzrasentraktor, der an einem Hang rutscht, lässt sich nicht durch den Einsatz der Bedienhebel wiedergewinnen. Kontrollverlust ist meistens auf Folgendes zurückzuführen:

    • Unzureichende Reifenhaftung, besonders auf nassem Gras.

    • Zu hohe Geschwindigkeit.

    • Unzureichendes Bremsen.

    • Nicht geeigneter Maschinentyp für die Aufgabe.

    • Mangelhafte Beachtung des Bodenzustands, insbesondere an Hanglagen.

    • Falsche Lastverteilung.

• Tragen Sie beim Mähen immer rutschfeste Arbeitsschuhe und lange Hosen. Fahren Sie die Maschine nie barfuß oder mit Sandalen.

• Untersuchen Sie den Arbeitsbereich der Maschine gründlich und entfernen Sie alle Gegenstände, die von der Maschine aufgeworfen werden könnten.

• Warnung – Kraftstoff ist leicht brennbar.

  • Bewahren Sie Kraftstoff nur in zugelassenen Vorratskanistern auf.

  • Betanken Sie nur im Freien, und rauchen Sie dabei nie.

  • Betanken Sie die Maschine, bevor Sie den Motor anlassen. Entfernen Sie nie den Tankdeckel oder füllen Kraftstoff ein, wenn der Motor läuft oder noch heiß ist.

  • Versuchen Sie nie, wenn Kraftstoff verschüttet wurde, den Motor zu starten. Schieben Sie die Maschine vom verschütteten Kraftstoff weg und vermeiden Sie offene Flammen, bis die Verschüttung verdunstet ist.

  • Schrauben Sie den Tank- und Benzinkanisterdeckel wieder fest auf.

• Tauschen Sie defekte Schalldämpfer aus.

• Überprüfen Sie vor dem Einsatz immer, ob die Schnittmesser, -schrauben und das Mähwerk abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder defekte Messer und -schrauben als komplette Sätze aus, um die Auswuchtung der Messer beizubehalten.

• Konzentrieren Sie sich, verlangsamen Sie die Geschwindigkeit und passen Sie beim Wenden auf. Schauen Sie nach hinten und zur Seite, bevor Sie die Richtung ändern.

• Lassen Sie den Motor nie in unbelüfteten Räumen laufen, da sich dort gefährliche Kohlenmonoxidgase ansammeln können.

• Mähen Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

• Kuppeln Sie vor dem Anlassen des Motors alle Anbaugeräte aus und schalten auf Leerlauf.

• Denken Sie daran, dass ein Gefälle nie sicher ist. Fahren Sie an Grashängen besonders vorsichtig. So vermeiden Sie ein Überschlagen:

  • Fahren Sie auf Hängen nicht plötzlich an oder halten an.

  • Fahren Sie auf Hängen und beim engen Wenden langsam.

  • Achten Sie auf Buckel und Kuhlen und andere versteckte Gefahrenstellen.

• Achten Sie beim Überqueren und in der Nähe von Straßen auf den Verkehr.

• Stoppen Sie das Drehen der Schnittmesser, bevor Sie grasfreie Oberflächen überqueren.

• Richten Sie beim Einsatz von Anbaugeräten den Auswurf nie auf Unbeteiligte. Halten Sie Unbeteiligte aus dem Einsatzbereich fern.

• Setzen Sie den Rasenmäher nie mit beschädigten Schutzblechen, -schildern und ohne angebrachte Sicherheitsvorrichtungen ein.

• Verändern Sie nie die Einstellungen des Motordrehzahlreglers und überdrehen Sie niemals den Motor. Durch das Überdrehen des Motors steigt die Verletzungsgefahr.

• Bevor Sie den Fahrersitz verlassen:

  • Kuppeln Sie die Zapfwelle aus und senken Sie die Anbaugeräte ab.

  • Schalten Sie auf Leerlauf und aktivieren Sie die Feststellbremse.

  • Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

• Kuppeln Sie den Antrieb zu den Anbaugeräten aus, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab:

  • Vor dem Entfernen von Behinderungen oder Verstopfungen;

  • bevor Sie den Rasenmäher prüfen, reinigen oder daran arbeiten;

  • Nach dem Kontakt mit einem Fremdkörper. Untersuchen Sie den Rasenmäher auf Schäden und führen die notwendigen Reparaturen durch, bevor Sie ihn erneut starten und in Betrieb nehmen.

  • Bei ungewöhnlichen Vibrationen des Rasenmähers (sofort überprüfen).

• Setzen Sie den Rasenmäher nie unter Alkohol- oder Drogeneinfluss ein.

• Blitzschlag kann zu schweren oder tödlichen Verletzungen führen. Setzen Sie die Maschine nicht ein, wenn Sie Blitze sehen oder Donner hören, und gehen Sie an eine geschützte Stelle.

• Kuppeln Sie den Antrieb der Anbaugeräte aus, wenn die Maschine nicht verwendet oder transportiert wird.

• Stellen Sie vor dem Tanken den Motor ab und kuppeln Sie den Antrieb der Anbaugeräte aus.

• Halten Sie alle Muttern und Schrauben fest angezogen, damit das Gerät in einem sicheren Betriebszustand bleibt.

• Bewahren Sie das Gerät innerhalb eines Gebäudes nie mit Kraftstoff im Tank auf, wenn dort Dämpfe eine offene Flamme oder Funken erreichen könnten.

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Raum abstellen.

• Halten Sie, um das Brandrisiko zu verringern, den Motor, Schalldämpfer, das Batteriefach und den Kraftstofftankbereich von Gras, Laub und überflüssigem Fett frei.

• Tauschen Sie abgenutzte und beschädigte Teile aus Sicherheitsgründen aus.

• Wenn Sie den Kraftstoff aus dem Tank ablassen müssen, sollte dies im Freien geschehen.

• Denken Sie bei Mähwerken mit mehreren Schnittmessern daran, dass ein rotierendes Schnittmesser das Mitdrehen anderer Schnittmesser verursachen kann.

• Senken Sie die Mähwerke ab, wenn Sie die Maschine parken, einlagern oder unbeaufsichtigt lassen.

Important: Verwenden Sie nur Diesel mit extrem niedrigem Schwefelgehalt. Kraftstoff mit höherem Schwefelgehalt verunreinigt den Dieseloxidationskatalysator; dies führt zu Betriebsproblemen und verkürzt die Nutzungsdauer der Motorteile.Das Nichtbefolgen dieser Vorsichtsmaßnahmen kann zu Motorschäden führen.

• Verwenden Sie nie Kerosin oder Benzin statt Dieselkraftstoff.

• Mischen Sie nie Kerosin oder altes Motoröl mit Dieselkraftstoff.

• Bewahren Sie Kraftstoff nie in Behältern auf, die innen verzinkt sind.

• Verwenden Sie keine Kraftstoffzusätze.

43,5 Liter

Important: Die Kraftstofftanks sind verbunden, der Kraftstoff verteilt sich jedoch nicht schnell von einem Tank auf den anderen. Beim Auffüllen ist es wichtig, dass Sie auf einer ebenen Oberfläche parken. Wenn Sie an einem Gefälle parken, können Sie versehentlich zu viel in die Tanks füllen.

Important: Füllen Sie die Kraftstofftanks nicht zu voll.

Important: Öffnen Sie die Kraftstofftanks nicht, wenn Sie die Maschine an einem Gefälle abgestellt haben. Der Kraftstoff könnte auslaufen.

1. Stellen Sie die Maschine auf eine ebene Fläche.

   Important: Die Kraftstofftanks sind verbunden, der Kraftstoff verteilt sich jedoch nicht schnell von einem Tank auf den anderen. Beim Auffüllen ist es wichtig, dass Sie auf einer ebenen Oberfläche parken. Wenn Sie an einem Gefälle parken, können Sie versehentlich zu viel in die Tanks füllen.

2. Stellen Sie den Motor ab und aktivieren Sie die Feststellbremse.

3. Reinigen Sie den Bereich um die Tankdeckel herum und nehmen den Deckel ab.

   Important: Öffnen Sie die Kraftstofftanks nicht, wenn Sie die Maschine an einem Gefälle abgestellt haben. Der Kraftstoff könnte auslaufen.

4. Füllen Sie beide Kraftstofftanks auf, bis der Stand an der Unterkante des Einfüllstutzens liegt (Bild 11). Überfüllen Sie die Kraftstofftanks nicht.



   Bild 11

   1. Unterkante des Einfüllstutzens

5. Bringen Sie die Tankdeckel wieder fest an. Wischen Sie verschütteten Kraftstoff immer auf.

Note: Betanken Sie die Maschine wenn möglich nach jedem Einsatz. Dadurch minimiert sich die Betauung der Innenseite des Kraftstofftanks.

1. Schieben Sie die Fahrantriebshebel aus der ARRETIERTEN NEUTRAL-Stellung (Bild 18).

2. Ziehen Sie den Feststellbremshebel nach hinten und oben, um die Feststellbremse zu aktivieren (Bild 14).

   Note: Der Feststellbremshebel muss fest in der aktivierten Stellung bleiben.



   Bild 14

   1. Feststellbremshebel

   Warnung:

   Die Feststellbremse verhindert auf Hängen nicht unbedingt, dass sich die Maschine bewegt. Dies kann zu Verletzungen oder Sachschäden führen.

   Stellen Sie die Maschine nur dann an Hanglagen ab, wenn die Räder mit Keilen oder Klötzen blockiert sind.

Drücken Sie den Feststellbremshebel nach vorne und unten, um die Feststellbremse zu lösen (Bild 15).

Bild 15

1. Feststellbremshebel

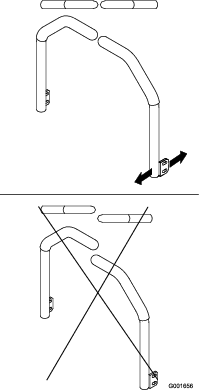

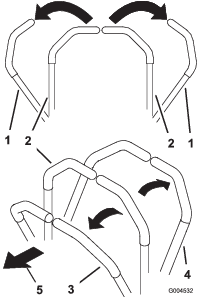

1. Klappen Sie den Überrollbügel auf und arretieren ihn, setzen Sie sich auf den Sitz und legen den Sicherheitsgurt an.

2. Die Fahrantriebshebel sollten in der ARRETIERTEN NEUTRALStellung sein.

3. Aktivieren Sie die Feststellbremse, siehe Aktivieren der Feststellbremse.

4. Stellen Sie den Zapfwellen-Schalter in die AUS-Stellung (Bild 16).



   Bild 16

   1. Zündschloss
   2. Gasbedienungshebel
   3. Zapfwellenschalter

5. Drehen Sie den Zündschlüssel nach rechts in die LAUF-Stellung (Bild 17).



   Bild 17

   1. Zündschloss
   2. Aus
   3. Lauf
   4. Start

6. Wenn die Glühkerzenlampe nicht mehr aufleuchtet, drehen Sie den Zündschlüssel in die START-Stellung. Lassen Sie den Schlüssel los, wenn der Motor anspringt.

   Important: Betätigen Sie den Anlasser nie länger als 15 Sekunden pro Minute, um einem Überhitzen vorzubeugen.

   Note: Unter Umständen müssen Sie beim ersten Anlassen eines Motors nach einem Abstellen infolge von Kraftstoffmangel mehrere Startversuche unternehmen.

   Important: Wenn der Motor zum ersten Mal angelassen wird, nach dem Wechseln des Motoröls, dem Überholen des Motors, des Getriebes oder des Radmotors setzen Sie die Maschine für ein bis zwei Minuten mit der Gasbedienung in der LANGSAM-Stellung ein (Vorwärts- und Rückwärtsgang). Bedienen Sie gleichfalls den Hubhebel sowie den Zapfwellenantriebshebel, um den einwandfreien Betrieb aller Bauteile sicherzustellen. Stellen Sie dann den Motor ab und prüfen Sie die Flüssigkeitsstände, achten Sie auf Öllecks, lose Teile und andere feststellbare Fehlfunktionen.

   Achtung

   Stellen Sie den Motor ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Öllecks, losen Teilen oder anderen Störungen nachgehen.

1. Kuppeln Sie die Zapfwelle aus, schieben Sie die Fahrantriebshebel in die ARRETIERTE NEUTRAL-Stellung, aktivieren Sie die Feststellbremse und stellen Sie den Fahrantriebshebel in die LANGSAM-Stellung.

2. Drehen Sie den Zündschlüssel in die AUS-Stellung (Bild 17). Warten Sie, bis alle sich bewegenden Teile zum Stillstand gekommen sind, bevor Sie die Bedienungsposition verlassen.

3. Ziehen Sie den Schlüssel vor dem Transportieren oder Einlagern der Maschine ab.

   Important: Ziehen Sie auf jeden Fall den Zündschlüssel ab, da die Kraftstoffpumpe sonst laufen und die Batterie entleeren kann.

   Achtung

   Kinder und Unbeteiligte können verletzt werden, wenn sie den unbeaufsichtigt zurückgelassenen Traktor bewegen oder versuchen, ihn einzusetzen.

   Ziehen Sie immer den Zündschlüssel ab und aktivieren Sie die Feststellbremse, wenn die Maschine unbeaufsichtigt bleibt, auch wenn es nur ein paar Minuten sind.

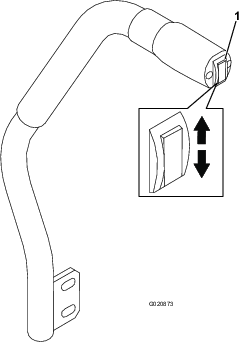

Mit dem Mähwerkhubschalter senken Sie das Mähwerk ab und heben es an (Bild 19).

Note: Der Motor muss bei der Verwendung des Hebels laufen.

Bild 19

1. Mähwerkhubschalter

• Drücken Sie den Mähwerkhubschalter nach unten, um das Mähwerk abzusenken (Bild 19).

  Note: Beim Absenken des Mähwerks wird es in eine Schwebe- bzw. Leerlaufstellung gesetzt.

• Drücken Sie den Mähwerkhubschalter nach oben, um das Mähwerk anzuheben (Bild 19).

Important: Halten Sie den Schalter nicht gedrückt, wenn das Mähwerk ganz angehoben oder abgesenkt ist. Sonst wird die Hydraulikanlage beschädigt.

Note: Wenn Sie das Mähwerk in der angehobenen Stellung arretieren möchten, heben Sie das Mähwerk über die 15-cm-Stellung an, nehmen Sie den Schnitthöhenanschlagstift ab (siehe Einstellen der Schnitthöhe) und setzen Sie den Stift in die 15-cm-Schnitthöhenstellung (Bild 43).

Mit dem Zapfwellenschalter schalten Sie die Schnittmesser und angetriebene Anbaugeräte ein oder aus.

1. Lassen Sie einen kalten Motor für 5 bis 10 Minuten aufwärmen, bevor Sie den ZWA einkuppeln.

2. Setzen Sie sich auf den Sitz, lösen Sie die Fahrantriebshebel und bewegen Sie die Hebel in die Neutral-Stellung.

3. Ziehen Sie den Zapfwellenschalter heraus, um ihn zu aktivieren (Bild 20).



   Bild 20

   1. Zapfwellenschalter

Schieben Sie zum Auskuppeln den Zapfwellenschalter in die AUS-Stellung.

• Über längere Zeit sammelt der Dieselpartikelfilter Ruß im Rußfilter an. Der Motorcomputer überwacht den Rußstand im Dieselpartikelfilter.

• Wenn sich genug Ruß angesammelt hat, informiert Sie der Computer, dass Sie den Dieselpartikelfilter regenerieren sollten.

• Bei der Regenerierung des Dieselpartikelfilters wird der Dieselpartikelfilter erhitzt, um Ruß in Asche zu verwandeln.

• Zusätzlich zu den Warnmeldungen verringert der Computer die Kraft, die der Motor bei verschiedenen Rußansammlungsständen erzeugt.

Motorwarnmeldungen: Rußansammlung

Anzeigestand	Fehlercode	Motor-Nennleistung	Empfohlene Aktion
Stufe 1: Motorwarnung	Bild 21 Check EngineSPN 3719, FMI 16	Der Computer verringert die Motorleistung auf 85 %.	Führen Sie so bald wie möglich eine geparkte Regenerierung durch, siehe Geparkte Regenerierung.
Stufe 2: Motorwarnung	Bild 22 Check EngineSPN 3719, FMI 0	Der Computer verringert die Motorleistung auf 50 %.	Führen Sie so bald wie möglich eine Wiederherstellung-Regenerierung durch, siehe Wiederherstellung-Regenerierung.

• Die leichtere Asche wird über die Auspuffanlage abgeführt; die schwerere Asche sammelt sich im Rußfilter an.

• Asche ist ein Rückstand der Regenerierung. Über längere Zeit sammelt sich im Dieselpartikelfilter Asche an, die nicht über die Auspuffanlage abgeführt wird.

• Der Motorcomputer berechnet die Menge der Asche, die sich im Dieselpartikelfilter angesammelt hat.

• Wenn sich genug Asche angesammelt hat, sendet der Motorcomputer die Informationen als Systemhinweis oder als Motordefekt an das InfoCenter, um die Aschenansammlung im Dieselpartikelfilter anzugeben.

• Die Hinweise und Fehler sind Andeutungen, dass der Dieselpartikelfilter gewartet werden muss.

• Zusätzlich zu den Warnungen verringert der Computer die Kraft, die der Motor bei verschiedenen Aschenansammlungsständen erzeugt.

Hinweise und Motorwarnmeldungen im InfoCenter: Aschenansammlung

Anzeigestand	Hinweis oder Fehlercode	Motordrehzahl-Reduzierung	Motor-Nennleistung	Empfohlene Aktion
Stufe 1: Systemhinweis	Bild 23 Advisory #179	Keine	100 %	Informieren Sie die Wartungsabteilung, dass Advisory #179 im InfoCenter angezeigt wird.
Stufe 2: Motorwarnung	Bild 24 Check EngineSPN 3720, FMI 16	Keine	Der Computer verringert die Motorleistung auf 85 %.	Warten Sie den Dieselpartikelfilter, siehe Warten des Dieseloxidationskatalysators und des Rußfilters
Stufe 3: Motorwarnung	Bild 25 Check EngineSPN 3720, FMI 0	Keine	Der Computer verringert die Motorleistung auf 50 %.	Warten Sie den Dieselpartikelfilter, siehe Warten des Dieseloxidationskatalysators und des Rußfilters
Stufe 4: Motorwarnung	Bild 26 Check EngineSPN 3251, FMI 0	Motordrehzahl bei maximalen Drehmoment + 200 U/min	Der Computer verringert die Motorleistung auf 50 %.	Warten Sie den Dieselpartikelfilter, siehe Warten des Dieseloxidationskatalysators und des Rußfilters

Typen der Regenerierung des Dieselpartikelfilters, die beim Einsatz der Maschine durchgeführt werden:

Typ der Regenerierung	Konditionen für die Regenerierung des Dieselpartikelfilters	Dieselpartikelfilter-Beschreibung des Betriebs
Passiv	Tritt beim normalen Einsatz der Maschine mit hoher Motordrehzahl oder hoher Motorlast auf	Im InfoCenter wird kein Symbol angezeigt, das die passive Regenerierung angibt.
		Bei der passiven Regenerierung verarbeitet der Dieselpartikelfilter sehr heiße Auspuffgase und oxidiert schädigende Emissionen und verbrennt Ruß zu Asche.
		Siehe Passive Regenerierung des Dieselpartikelfilters.
Unterstützt	Tritt als Ergebnis einer niedrigen Motordrehzahl, einer niedrigen Motorlast auf oder nachdem der Computer einen Rückdruck im Dieselpartikelfilter festgestellt hat	Wenn das Symbol für die unterstützte bzw. Rücksetzen-Regenerierung im InfoCenter angezeigt wird, wird eine unterstützte Regenerierung ausgeführt.
		Während der unterstützten Regenerierung steuert der Computer die Ansauggasbedienung, um die Auspufftemperatur zu erhöhen, damit die unterstützte Regenerierung auftreten kann.
		Siehe Unterstützte Regenerierung des Dieselpartikelfilters.
Zurücksetzen	Tritt nur nach der unterstützten Regenerierung auf, wenn der Computer erkennt, dass die unterstützte Regenerierung den Rußstand nicht ausreichend verringert hat	Wenn das Symbol für die unterstützte bzw. Rücksetzen-Regenerierung im InfoCenter angezeigt wird, wird eine Regenerierung ausgeführt.
	Tritt auch alle 100 Betriebsstunden auf, um die Basissensorwerte zurückzusetzen
		Während der Rücksetzen-Regenerierung steuert der Computer die Ansauggasbedienung und die Kraftstoffeinspritzdüsen, um die Auspufftemperatur während der Regenerierung zu erhöhen.
		Siehe Zurücksetzen-Regenerierung.

Typen der Regenerierung des Dieselpartikelfilters, für die die Maschine geparkt sein muss:

Typ der Regenerierung	Konditionen für die Regenerierung des Dieselpartikelfilters	Dieselpartikelfilter-Beschreibung des Betriebs
Geparkt	Rußansammlung tritt nach längerem Einsatz mit niedriger Motordrehzahl oder niedriger Motorlast auf. Kann auch nach Verwendung von falschem Kraftstoff oder falschem Öl auftreten.	Wenn das Symbol für die geparkte Regenerierung im InfoCenter angezeigt wird, wird eine Regenerierung angefordert.
	Der Computer erkennt Rückdruck aufgrund von Rußansammlung und fordert eine geparkte Regenerierung an
		• Führen Sie die geparkte Regenerierung sobald wie möglich aus, damit keine Wiederherstellung-Regenerierung erforderlich ist.
		• Eine geparkte Regenerierung dauert 30 Minuten bis 60 Minuten.
		• Der Kraftstofftank muss mindestens ein Viertel der Kraftstoffmenge enthalten.
		• Sie parken die Maschine, um eine Wiederherstellung-Regenerierung auszuführen.
		Siehe Geparkte Regenerierung.
Wiederherstellung	Tritt auf, wenn Sie eine Anforderung für eine geparkte Regenerierung ignorieren und die Maschine weiter verwenden; dies ergibt mehr Ruß, wenn der Dieselpartikelfilter bereits eine geparkte Regenerierung benötigt	Wenn das Symbol für die Wiederherstellung-Regenerierung im InfoCenter angezeigt wird, wird eine Wiederherstellung-Regenerierung angefordert.
		Wenden Sie sich an den offiziellen Toro Vertragshändler, damit ein Mechaniker die Wiederherstellung-Regenerierung durchführt.
		• Eine Wiederherstellung-Regenerierung dauert bis zu vier Stunden.
		• Der Kraftstofftank muss mindestens halb voll sein.
		• Sie parken die Maschine, um eine Wiederherstellung-Regenerierung auszuführen.
		Siehe Wiederherstellung-Regenerierung.

• Die passive Regenerierung tritt im Rahmen der normalen Motorverwendung auf.

• Lassen Sie den Motor bei der Verwendung der Maschine mit voller Motordrehzahl laufen (falls möglich), um die Regenerierung des Dieselpartikelfilters zu fördern.

Bild 27

Symbol für unterstützte bzw. Rücksetzen-Regenerierung

• Das Symbol für die unterstützte bzw. Rücksetzen-Regenerierung wird im InfoCenter angezeigt (Bild 27).

• Der Computer steuert die Ansauggasbedienung, um die Temperatur des Motorauspuffs zu erhöhen.

• Lassen Sie den Motor bei der Verwendung der Maschine mit voller Motordrehzahl laufen (falls möglich), um die Regenerierung des Dieselpartikelfilters zu fördern.

• Das Symbol wird im InfoCenter angezeigt, während die unterstützte Regenerierung verarbeitet wird.

• Stellen Sie, falls möglich, den Motor nicht ab oder verringern die Motordrehzahl, während die unterstützte Regenerierung verarbeitet wird.

  Important: Stellen Sie den Motor erst ab, wenn die unterstützte Regenerierung abgeschlossen ist.

  Note: Die unterstützte Regenerierung ist abgeschlossen, wenn das Symbol im InfoCenter angezeigt wird.

Bild 28

Symbol für unterstützte bzw. Rücksetzen-Regenerierung

• Das Symbol für die unterstützte bzw. Rücksetzen-Regenerierung im InfoCenter angezeigt (Bild 28).

• Der Computer steuert die Ansauggasbedienung und ändert die Kraftstoffeinspritzung, um die Temperatur des Motorauspuffs zu erhöhen.

  Important: Das Symbol für die unterstützte bzw. Zurücksetzen-Regenerierung gibt an, dass die Temperatur der von der Maschine ausgestoßenen Auspuffgase höher als beim normalen Betrieb ist.

• Lassen Sie den Motor bei der Verwendung der Maschine mit voller Motordrehzahl laufen (falls möglich), um die Regenerierung des Dieselpartikelfilters zu fördern.

• Das Symbol wird im InfoCenter angezeigt, während die Rücksetzen-Regenerierung verarbeitet wird.

• Stellen Sie, falls möglich, den Motor nicht ab oder verringern die Motordrehzahl, während die Rücksetzen-Regenerierung verarbeitet wird.

  Important: Stellen Sie den Motor erst ab, wenn die Rücksetzen-Regenerierung abgeschlossen ist.

  Note: Die Rücksetzen-Regenerierung ist abgeschlossen, wenn das Symbol im InfoCenter angezeigt wird.

Bild 29

Symbol für angeforderte geparkte Regenerierung

• Das Symbol für die geparkte Regenerierung wird im InfoCenter angezeigt (Bild 29).

• Wenn eine geparkte Regenerierung erforderlich ist, wird im InfoCenter die Motorwarnung SPN 3719, FMI 16 (Bild 30) angezeigt, und der Computer verringert die Motorleistung auf 85 %.



  Bild 30

  Important: Wenn Sie eine geparkte Regenerierung nicht innerhalb von zwei Stunden durchführen, verringert der Computer die Motorleistung auf 50 %.

• Eine geparkte Regenerierung dauert 30 bis 60 Minuten.

• Wenn Sie von der Firma berechtigt sind, benötigen Sie einen PIN-Code, um die geparkte Regenerierung durchzuführen.

• Wenn Sie die Anforderung für eine geparkte Regenerierung (wird im InfoCenter angezeigt) ignorieren und die Maschine weiterhin einsetzen, sammelt sich eine kritische Rußmenge im Dieselpartikelfilter an.

• Wenn eine Wiederherstellung-Regenerierung erforderlich ist, wird im InfoCenter die Motorwarnung SPN 3719, FMI 16 (Bild 42) angezeigt, und der Computer verringert die Motorleistung auf 85 %.



  Bild 42

  Important: Wenn Sie eine Wiederherstellung-Regenerierung nicht innerhalb von 15 Minuten durchführen, verringert der Computer die Motorleistung auf 50 %.

• Führen Sie eine Wiederherstellung-Regenerierung durch, wenn der Motor Kraft verliert und eine geparkte Regenerierung Ruß im Dieselpartikelfilter nicht leistungsfähig entfernen kann.

• Eine Wiederherstellung-Regenerierung dauert bis zu vier Stunden.

• Ein Mechaniker des Vertragshändlers muss die Wiederherstellung-Regenerierung ausführen; wenden Sie sich an den offiziellen Toro Vertragshändler.

Die Sicherheitsschalter verhindern das Anlassen des Motors, außer in folgenden Situationen:

• Sie sitzen auf dem Sitz oder die Feststellbremse ist aktiviert.

• Die Zapfwelle ist ausgekuppelt.

• Die Fahrantriebshebel sind in der ARRETIERTEN NEUTRAL-Stellung.

• Die Motortemperatur liegt unter der maximalen Betriebstemperatur.

Die Sicherheitsschalter stellen den Motor ab, wenn die Fahrantriebshebel aus der ARRETIERTEN NEUTRAL-Stellung geschoben werden, und die Feststellbremse aktiviert ist. Wenn Sie bei aktivierter Zapfwelle vom Sitz aufstehen, wird der Motor nach einer Sekunde abgestellt.

Testen Sie die Sicherheitsschalter vor jedem Einsatz der Maschine. Lassen Sie, wenn die Sicherheitsschalter nicht wie nachstehend beschrieben funktionieren, diese unverzüglich von einem Vertragshändler reparieren.

1. Nehmen Sie auf dem Sitz Platz, aktivieren Sie die Feststellbremse, stellen Sie die Zapfwelle in die Ein-Stellung und versuchen Sie, den Motor anzulassen.

   Note: Der Motor sollte nicht anspringen.

2. Nehmen Sie auf dem Sitz Platz, aktivieren Sie die Feststellbremse, stellen Sie die Zapfwelle in die Ein-Stellung, schieben Sie einen Fahrantriebshebel aus der ARRETIERTEN NEUTRAL-Stellung und versuchen Sie, den Motor anzulassen.

   Note: Der Motor sollte nicht anspringen. Wiederholen Sie die Schritte für den anderen Fahrantriebshebel.

3. Nehmen Sie auf dem Sitz Platz, aktivieren Sie die Feststellbremse, stellen Sie die Zapfwelle in die Aus-Stellung, schieben Sie einen Fahrantriebshebel in die ARRETIERTE NEUTRAL-Stellung und der Motor sollte anspringen. Lösen Sie bei laufendem Motor die Feststellbremse, kuppeln Sie die Zapfwelle ein und erheben sich leicht vom Sitz:

   Note: Der Motor sollte innerhalb von zwei Sekunden stoppen.

4. Aktivieren Sie die Feststellbremse, wenn der Bediener nicht auf dem Sitz sitzt, stellen Sie die Zapfwelle in die Aus-Stellung, schieben die Fahrantriebshebel in die ARRETIERTE NEUTRAL-Stellung und lassen den Motor an. Zentrieren Sie einen der Fahrantriebshebel bei laufendem Motor.

   Note: Der Motor sollte innerhalb von zwei Sekunden stoppen. Wiederholen Sie die Schritte für den anderen Fahrantriebshebel.

5. Lösen Sie die Feststellbremse, wenn der Bediener nicht auf dem Sitz sitzt, stellen Sie die Zapfwelle in die Aus-Stellung, schieben die Fahrantriebshebel in die ARRETIERTE NEUTRAL-Stellung und lassen den Motor an.

   Note: Der Motor sollte nicht anspringen.

Die Maschine ist mit einem SCM-Überwachungssystem (Standardsteuerungsmodul) ausgerüstet, das die Funktion der wichtigen Systeme überwacht. Das SCM befindet Sie unter dem rechten Armaturenbrett. Der Zugang erfolgt über die Seitenplattenabdeckung (Bild 52). Lösen Sie zum Öffnen der Seitenplattenabdeckung die beiden Riegel und ziehen Sie sie heraus.

Bild 52

1. Riegel
2. Seitenplattenabdeckung

Oben am SCM befinden sich 11 LEDs, die zur Anzeige der verschiedenen Systemzustände aufleuchten. Sie können sieben dieser Lampen für die Systemdiagnose verwenden. Eine Beschreibung jeder Lampe finden Sie unter Bild 53. Weitere Informationen zur Verwendung der restlichen SCM-Funktionen finden Sie in der Wartungsanleitung, die von einem offiziellen Toro Vertragshändler erhältlich ist.

Bild 53

1. Abstellen bei hoher Temperatur: Die Motortemperatur hat die Sicherheitsniveaus überschritten, und der Motor wurde abgestellt. Prüfen Sie das Kühlsystem.
2. Warnung bei hoher Temperatur: Die Motortemperatur hat fast das Sicherheitsniveau erreicht, und das Mähwerk wurde abgestellt. Prüfen Sie das Kühlsystem.
3. Bediener auf dem Sitz.
4. Die Zapfwelle ist eingekuppelt.
5. Die Feststellbremse ist nicht aktiviert.
6. Bedienelemente sind in der Neutralstellung.
7. Das SCM wird mit Strom versorgt und funktioniert richtig.

Der Sitz kann nach vorne und hinten geschoben werden. Stellen Sie den Sitz so ein, dass Sie die Maschine optimal steuern können und komfortabel sitzen.

1. Wenn Sie den Sitz verstellen möchten, bewegen Sie den Hebel zum Entriegeln des Sitzes zur Seite (Bild 54).



   Bild 54

   1. Handrad für Rückenlehne
   2. Handrad für die Sitzfederung
   3. Einstellhandrad für die Lumbarstütze
   4. Sitzeinstellhebel

2. Schieben Sie den Sitz in die gewünschte Position und lassen den Hebel los, um den Sitz in dieser Stellung zu arretieren.

3. Stellen Sie sicher, dass der Sitz eingerastet ist. Versuchen Sie, den Sitz nach hinten und vorne zu verstellen.

Sie können den Sitz einstellen, um eine bequemere Fahrstellung zu erreichen. Positionieren Sie den Sitz in einer für Sie bequemen Stellung.

Setzen Sie sich nicht auf den Sitz und drehen Sie das Handrad zum Verstellen an der Vorderseite solange, bis der gewünschte Komfort erreicht ist (Bild 54).

Bild 55

1. Handrad für die Sitzfederung
2. Einstellung für das Bedienergewicht

Sie können die Rückenlehne des Sitzes einstellen, um eine bequemere Fahrstellung zu erreichen. Bringen Sie die Rückenlehne in eine für Sie bequeme Stellung.

Drehen Sie zum Verstellen das Handrad unter der rechten Armlehne solange in eine Richtung, bis der gewünschte Komfort erreicht ist (Bild 54).

Sie können die Rückenlehne des Sitzes einstellen und so eine angepasste Lumbarstütze für den unteren Rücken bieten.

Drehen Sie zum Verstellen das Handrad unter der linken Armlehne solange in eine Richtung, bis der gewünschte Komfort erreicht ist (Bild 54).

1. Kuppeln Sie die Zapfwelle aus und drehen Sie den Zündschlüssel in die Aus-Stellung. Stellen Sie die Hebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren Sie die Feststellbremse. Ziehen Sie den Zündschlüssel ab.

2. Heben Sie den Sitz hoch.

3. Drehen Sie jedes Sicherheitsventil eine Umdrehung nach links (Bild 57).

   Note: So kann Hydrauliköl an der Pumpe vorbei fließen und die Räder können sich drehen.

   Important: Drehen Sie die Sicherheitsventile nur um eine Umdrehung. Auf diese Weise können sich keine Ventile aus dem Körper lösen und ein Auslaufen von Flüssigkeiten verursachen.



   Bild 57

   1. Rechtes Sicherheitsventil
   2. Linkes Sicherheitsventil

4. Deaktivieren Sie die Feststellbremse, bevor Sie die Maschine schieben.

Drehen Sie jedes Sicherheitsventil um eine Umdrehung nach rechts und ziehen Sie es mit der Hand fest (ungefähr bis auf 8 N·m).

Note: Ziehen Sie die Sicherheitsventile nicht zu fest.

Die Maschine fährt nur dann, wenn die Sicherheitsventile eingedreht sind.

Um der Maschine und dem Mähwerk beim Mähen ausreichende Kraft zur Verfügung zu stellen, stellen Sie den Motor auf die SCHNELLEinstellung und passen Sie die Fahrgeschwindigkeit den Bedingungen an. Als Faustregel gilt: Verringern Sie bei zunehmender Belastung der Schnittmesser die Fahrgeschwindigkeit und erhöhen sie, wenn die Belastung der Messer abnimmt.

Wechseln Sie die Mährichtung, um Rillen in der Rasenfläche zu vermeiden. Dadurch wird auch das Schnittgut besser verteilt, was wiederum die Zersetzung und Düngung verbessert.

Fahren Sie zur Verbesserung der Schnittqualität bei bestimmten Konditionen langsamer.

Heben Sie, wenn das Mähwerk breiter ist als beim vorher verwendeten Rasenmäher, die Schnitthöhe an, um sicherzustellen, dass Sie einen unebenen Rasen nicht zu kurz mähen.

Mähen Sie ca. 25 mm, aber nie mehr als 1/3 der Grashalme. Sie müssen bei extrem sattem und dichtem Gras u. U. die Geschwindigkeit verringern und/oder die Schnitthöhe um eine weitere Stufe erhöhen.

Important: Wenn Sie mehr als ein Drittel des Grashalms abschneiden, das Gras lang und dünn ist oder der Boden sehr trocken ist, sollten Sie Messer mit flachem Windflügel verwenden, um die Luftverschmutzung, Rückstände und die Belastung des Mähwerkantriebs zu verringern.

Mähen Sie, wenn das Gras länger als üblich gewachsen oder wenn es sehr feucht ist, den Rasen mit einer höheren Einstellung. Mähen Sie den Rasen anschließend mit der niedrigeren, normalen Einstellung noch einmal.

Entfernen Sie nach jedem Einsatz Schnittgut und Schmutz von der Unterseite des Mähwerks. Wenn sich im Mähwerk Gras und Schmutz ansammeln, verschlechtert sich schließlich die Schnittqualität.

Halten Sie den Motor, den Auspuff, das Batteriefach, die Feststellbremse, die Mähwerke und den Kraftstofftankbereich von Gras, Laub und überflüssigem Fett frei, um das Brandrisiko zu verringern. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schnittmesser, weil ein scharfes Messer sauber schneidet, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt. Prüfen Sie die Messer täglich auf Schärfe und Anzeichen von Abnutzung oder Schäden. Schärfen Sie die Messer ggf. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Toro Originalersatzmesser. Weitere Informationen finden Sie unter Warten der Schnittmesser“.

Die Maschine hat Schmiernippel, die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis eingefettet werden müssen. Fetten Sie alle Lager und Büchsen, wenn die Maschine unter normalen Bedingungen eingesetzt wird, alle 50 Betriebsstunden. Fetten Sie Lager und Büchsen täglich ein, wenn Sie in einem staubigen und schmutzigen Umfeld arbeiten. Staubige und schmutzige Bedingungen können dazu führen, dass Schmutz in die Lager und Büchsen eindringt, was den Verschleiß beschleunigt. Fetten Sie die Schmiernippel ungeachtet des aufgeführten Intervalls unmittelbar nach jeder Reinigung ein.

1. Wischen Sie die Schmiernippel ab, um das Eindringen von Fremdkörpern in die Lager oder Büchsen zu vermeiden.

2. Drücken Sie Fett in den Schmiernippel.

3. Wischen Sie überflüssiges Fett ab.

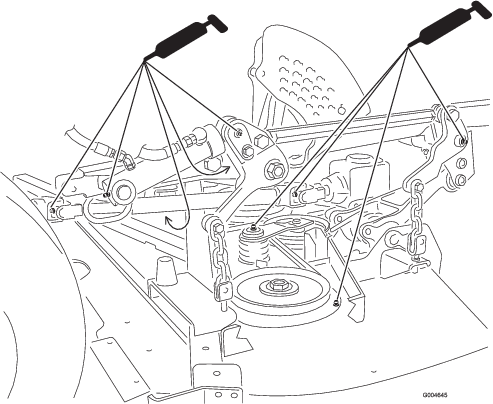

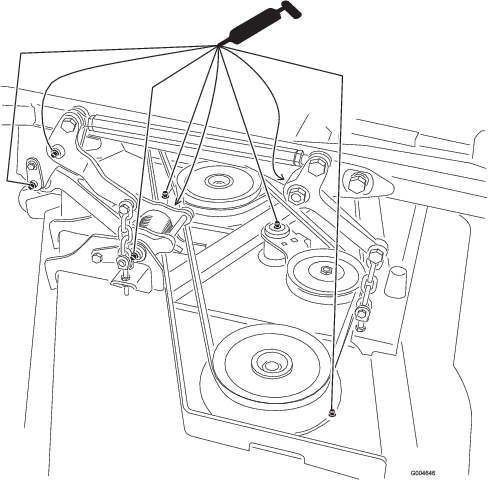

In Bild 61 und Bild 62 werden die Positionen der Schmiernippel dargestellt.

Important: Die Anschlussstücke an den Achsen der Laufräder sind nicht abgebildet. Stellen Sie sicher, dass Sie diese Schmiernippel gut einschmieren.

Bild 61

Bild 62

Note: Eine falsche Reinigung kann die Nutzungsdauer der Lager verkürzen. Reinigen Sie das Gerät nicht ab, wenn es heiß ist, und vermeiden Sie einen direkten Kontakt der Lager oder Dichtungen mit Hochdruckreinigern.

Für das Getriebe sollte Schmiermittel der Sorte SAE 80-90 verwendet werden. Das Getriebe wird im Werk zwar mit Schmiermittel gefüllt, Sie sollten den Stand des Schmiermittels jedoch vor dem ersten Einsatz des Mähwerks prüfen; folgen Sie dann den Empfehlungen unter Checkliste – tägliche Wartungsmaßnahmen.

1. Prüfen Sie das Luftfiltergehäuse auf Beschädigungen, die eventuell zu einem Luftleck führen können. Ersetzen Sie ein defektes Luftfiltergehäuse.

2. Prüfen Sie die ganze Einlassanlage auf Lecks, Beschädigungen oder lose Schlauchklemmen.

3. Warten Sie den Luftfilter, wenn die Luftfilteranzeige rot anzeigt (Bild 64) oder nach jeweils 400 Betriebsstufen (häufiger in sehr staubigen oder schmutzigen Bedingungen).

   Important: Warten Sie den Luftfilter nicht zu häufig.



   Bild 64

   1. Luftfilterabdeckung
   2. Luftfilterriegel
   3. Dichtung
   4. Filter
   5. Luftfiltergehäuse
   6. Luftfilteranzeige
   7. Gummiauslassventil

4. Stellen Sie sicher, dass die Abdeckung richtig angebracht ist und das Luftfiltergehäuse abdichtet.

• Wenn die Hinweismeldung im InfoCenter angezeigt wird, hat der Dieselpartikelfilter fast den empfohlenen Wartungspunkt für den Dieseloxidationskatalysator und den Rußfilter erreicht.



  Bild 67

• Wenn der Motordefekt , oder im InfoCenter (Bild 68) angezeigt wird, reinigen Sie den Rußfilter mit den folgenden Schritten:



  Bild 68

  1. Informationen zum Entfernen und Montieren des Dieseloxidationskatalysators und des Rußfilters am Dieselpartikelfilter finden Sie in der Wartungsanleitung.

  2. Wenden Sie sich an den offiziellen Toro Vertragshändler für Ersatzteile für den Dieseloxidationskatalysator und den Rußfilter oder deren Wartung.

  3. Nach dem Einsetzen eines sauberen Dieselpartikelfilters muss das elektronische Steuergerät des Motors vom offiziellen Toro Vertragshändler zurückgesetzt werden.

Lassen Sie Wasser und andere Verunreinigungen täglich aus dem Wasserabscheider ab (Bild 69).

1. Stellen Sie einen sauberen Behälter unter den Kraftstofffilter.

2. Lösen Sie die Ablassschraube unten an der Filterglocke und öffnen Sie Entlüftung oben an der Glockenhalterung.



   Bild 69

   1. Wasserabscheider/Filterglocke

3. Reinigen Sie den Anbaubereich der Filterglocke.

4. Entfernen Sie die Filterglocke und reinigen die Kontaktfläche.

5. Ölen Sie die Dichtung der Filterglocke mit frischem Öl ein.

6. Drehen Sie die Filterglocke per Hand ein, bis die Dichtung die Kontaktfläche berührt; drehen Sie sie dann um eine weitere halbe Umdrehung fest.

7. Ziehen Sie die Ablassschraube unten an der Filterglocke und schließen Sie Entlüftung oben an der Glockenhalterung.

1. Reinigen Sie den Bereich um den Kraftstofffilterkopf (Bild 70).



   Bild 70

   1. Kraftstofffilterkopf
   2. Kraftstofffilter

2. Entfernen Sie den Filter und reinigen Sie die Befestigungsoberfläche des Filterkopfes (Bild 70).

3. Schmieren Sie die Filterglocke mit sauberem Motorschmieröl ein. Weitere Informationen finden Sie in der Motorbedienungsanleitung, die mit der Maschine ausgeliefert wurde.

4. Setzen Sie die trockene Filterglocke mit der Hand ein, bis die Dichtung die Kontaktfläche berührt; drehen Sie sie dann um eine weitere halbe Umdrehung fest.

5. Lassen Sie den Motor an und achten Sie auf austretenden Kraftstoff am Filterkopf.

Entleeren und reinigen Sie den Kraftstofftank alle zwei Jahre. Nach dem Entleeren des Tanks sollten Sie auch das Inlinesieb entfernen und reinigen. Spülen Sie den Tank mit frischem Kraftstoff aus.

Important: Entleeren und reinigen Sie den Tank ebenfalls, wenn die Kraftstoffanlage verunreinigt wird oder die Maschine längere Zeit eingelagert werden muss.

Prüfen Sie die Kraftstoffleitungen und Verbindungen. Prüfen Sie auf Verschleiß, Beschädigung, Abschürfungen oder lockere Anschlüsse.

Halten Sie die Oberseite der Batterie sauber. Wenn Sie die Maschine an einem extrem heißen Ort lagern, entlädt die Batterie schneller als an kühleren Orten.

Halten Sie die Oberseite der Batterie durch regelmäßiges Waschen mit einer in Ammoniak oder Natronlauge getauchten Bürste sauber. Spülen Sie die Oberseite der Batterie nach der Reinigung mit Wasser. Entfernen Sie während der Reinigung die Verschlussdeckel nicht.

Um einen guten elektrischen Kontakt sicherzustellen, müssen die Batteriekabel fest mit den -polen verbunden sein.

Klemmen Sie, wenn die Batteriepole korrodieren, zuerst das Minuskabel (-) ab und kratzen die Klemmen und Pole getrennt ab. Klemmen Sie die Kabel wieder an (Pluskabel [+] zuerst) und überziehen die Pole mit Vaseline.

Wenn Sie die Maschine länger als einen Monat einlagern, entfernen Sie die Batterie und laden sie komplett auf. Lagern Sie sie entweder auf einem Regal oder in der Maschine. Lassen Sie die Kabel abgeklemmt, wenn Sie die Batterie in der Maschine lagern. Lagern Sie die Batterie an einem kühlen Ort, damit sie sich nicht zu schnell entlädt. Stellen Sie sicher, um einem Einfrieren der Batterie vorzubeugen, dass sie voll aufgeladen ist. Das spezifische Gewicht einer voll geladenen Batterie liegt zwischen 1,265 und 1,299.

Die Sicherungen befinden Sie unter dem Armaturenbrett. Der Zugang erfolgt über die Seitenwandabdeckung (Bild 71). Lösen Sie zum Öffnen der Seitenwandabdeckung die beiden Laschen und ziehen Sie sie heraus.

Wenn der Motor abstellt oder andere elektrische Probleme auftreten, sollten Sie die Sicherungen prüfen. Fassen Sie jede Sicherung an und nehmen Sie sie einzeln heraus; prüfen Sie, ob die Sicherungen durchgebrannt sind.

Important: Wenn Sie eine Sicherung ersetzen müssen, sollten Sie immer Sicherungen desselben Typs und derselben Spannung verwenden, sonst könnte die Elektroanlage beschädigt werden (siehe Aufkleber neben den Sicherungen für eine Tabelle jeder Sicherung und der Spannung (Bild 72).

Note: Wenn Sicherungen oft durchbrennen, haben Sie möglicherweise einen Kurzschluss in der Elektroanlage. Sie sollten sie von einem qualifizierten Kundendienstmechaniker warten lassen.

Bild 71

1. Riegel
2. Seitenwandabdeckung

Bild 72

Behalten Sie den für die Vorder- und Hinterreifen angegebenen Reifendruck bei. Der richtige Reifendruck beträgt 1,24 bar für die Hinterreifen und 1,72 bar für die Laufräder. Ein unterschiedlicher Reifendruck kann zu einem ungleichmäßigen Schnittbild führen. Prüfen Sie den Reifendruck am kalten Reifen, um einen möglichst genauen Wert zu erhalten.

Bild 73

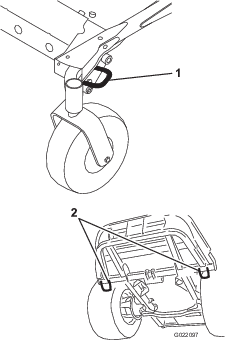

1. Sie erhalten neue Laufräder, konische Lager und Lagerdichtungen vom offiziellen Toro Vertragshändler.

2. Entfernen Sie die Sicherungsmutter von der Schraube, mit der das Laufrad an der der Gabel befestigt ist (Bild 74).



   Bild 74

   1. Mutter
   2. Distanzstück des Lagers
   3. Äußere Lagerdichtung
   4. Konisches Lager
   5. Innere Lagerdichtung
   6. Distanzstück
   7. Laufrad
   8. Achsenschraube
   9. Laufradgabel

3. Halten Sie das Laufrad fest und schieben die Schraube aus der Gabel oder vom Gelenkarm ab.

4. Werfen Sie das alte Laufrad und die Lager weg.

5. Montieren Sie das Laufrad, indem Sie die konischen Lager und Dichtungen, die mit Fett gefüllt sind, in die Radnabe drücken, siehe Bild 74 für die Positionierung.

6. Schieben Sie das Distanzstück durch die Lager in die Radnabe, halten Sie das Distanzstück mit zwei Lagerdistanzstücken in der Radnabe fest.

   Important: Stellen Sie sicher, dass die Dichtungslippen nicht nach innen gefaltet sind.

7. Setzen Sie das Laufrad zwischen die Laufradgabel und befestigen Sie sie mit der Schraube und der Sicherungsmutter.

8. Ziehen Sie die Mutter fest, bis sich das Rad nicht mehr ungehindert drehen kann. Lösen Sie die Mutter dann, bis sich das Rad ungehindert dreht.

9. Setzen Sie eine Schmierfettpresse auf die Schmiernippel am Laufrad und füllen Sie Nr. 2 Allzweckschmiermittel auf Lithiumbasis ein.

Das Kühlsystem enthält eine 50:50-Mischung aus Wasser und permanentem Ethylenglykol-Frostschutzmittel. Prüfen Sie den Kühlmittelstand im Ausdehnungsgefäß jeden Tag vor dem Anlassen des Motors. Das Fassungsvermögen des Kühlsystems beträgt 7,5 l.

1. Prüfen Sie den Kühlmittelstand im Ausdehnungsgefäß (Bild 75).

   Note: Er muss sich zwischen den Markierungen an der Seite des Gefäßes befinden.



   Bild 75

   1. Ausdehnungsgefäß

2. Wenn der Kühlmittelstand zu niedrig ist, schrauben Sie den Deckel des Ausdehnungsgefäßes ab und füllen Sie nach.

   Important: Füllen Sie nicht zu viel ein

3. Setzen Sie den Deckel des Ausdehnungsgefäßes auf.

Halten Sie den Kühler sauber, damit der Motor nicht überhitzt wird. In einer sehr staubigen und schmutzigen Umgebung müssen Sie den Kühler eventuell häufiger prüfen und reinigen.

Note: Wenn das Mähwerk oder der Motor aufgrund einer Überhitzung abgeschaltet wird, sollten Sie zuerst den Kühler auf Ablagerungen prüfen.

Reinigen Sie den Kühler wie folgt:

1. Öffnen Sie die Motorhaube.

2. Blasen Sie von der Lüfterseite des Kühlers Druckluft mit niedrigem Druck (345 kPa) ein. Wiederholen Sie den Vorgang von der Vorderseite des Kühlers und dann von der Lüfterseite.

   Important: Reinigen Sie den Kühler nicht mit Wasser.

3. Nach der gründlichen Reinigung des Kühlers beseitigen Sie Rückstände aus dem Schacht an der Unterseite des Kühlers.

4. Schließen Sie die Motorhaube.

1. Stellen Sie die Maschine ab, stellen Sie den Mähwerkhubschalter in die ARRETIERTE NEUTRAL-Stellung, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

2. Nehmen Sie die Schrauben ab, mit denen die Frontplatte befestigt ist, und nehmen Sie sie ab (Bild 76).



   Bild 76

   1. Schrauben
   2. Armaturenbrett

3. Lösen Sie die zwei Klemmmuttern, mit denen der Sicherheitsschalter der Feststellbremse an der Befestigungshalterung befestigt ist.



   Bild 77

   1. Bremswellensensor
   2. Klemmmuttern
   3. Sicherheitsschalter der Feststellbremse
   4. 3,9 mm

4. Schieben Sie den Schalter an der Halterung nach oben oder unten, bis der Abstand zwischen dem Bremswellensensor und dem Schalterplunger 3,9 mm beträgt, wie in Bild 77 abgebildet.

   Note: Stellen Sie sicher, dass der Bremswellensensor den Schalterplunger nicht berührt.

5. Ziehen Sie die Klemmmuttern des Schalters fest.

6. Prüfen Sie die Einstellung wie folgt:

   1. Stellen Sie sicher, dass die Feststellbremse aktiviert ist, und Sie nicht auf dem Sitz sitzen. Lassen Sie dann den Motor an.

   2. Schieben Sie die Fahrantriebshebel aus der ARRETIERTEN NEUTRAL-Stellung.

      Note: Der Motor muss dann abstellen. Wenn nicht, prüfen Sie die Einstellung am Schalter.

7. Setzen Sie die Frontplatte ein.

Bei einer richtigen Spannung lässt sich der Riemen 10 mm durchbiegen, wenn eine Kraft von 44 N in der Mitte zwischen den Riemenscheiben angesetzt wird.

Führen Sie folgende Schritte aus, wenn die Durchbiegung nicht 10 mm ist:

1. Lockern Sie die Befestigungsschrauben der Lichtmaschine (Bild 78).



   Bild 78

   1. Befestigungsschraube
   2. Lichtmaschine

2. Erhöhen oder reduzieren Sie die Spannung des Lichtmaschinen-Treibriemens und ziehen Sie die Schrauben wieder fest.

3. Prüfen Sie die Riemenspannung noch einmal auf korrekte Einstellung.

Die von der gefederten Riemenscheibe gespannten Messertreibriemen sind sehr haltbar. Nach einem längeren Einsatz wird er dennoch Anzeichen von Verschleiß aufweisen. Anzeichen eines abgenutzten Treibriemens sind: Das Quietschen des Riemens, wenn er sich dreht, das Schlüpfen der Messer beim Mähen, zerfranste Ränder, Versengen und Risse. Tauschen Sie die Treibriemen aus, wenn Sie einen dieser Umstände feststellen.

1. Senken Sie das Mähwerk auf die Schnitthöhe von 2,54 cm ab, stellen den Gasbedienungshebel in die LANGSAM-Stellung, stellen den Motor ab, aktivieren die Feststellbremse und ziehen den Zündschlüssel ab.

2. Entfernen Sie die Abdeckungen von der Oberseite des Mähwerks und legen diese zur Seite.

3. Schieben Sie mit einem Stemmeisen die Spannscheibe für den oberen Riemen vom oberen Treibriemen, um die Riemenspannung zu lösen, sodass der Riemen von den Scheiben rutschen kann (Bild 79).



   Bild 79

   1. Oberer Riemen
   2. Obere Spannscheibe
   3. Unterer Riemen
   4. Untere Riemenscheibe

4. Schieben Sie mit einem Stemmeisen die Spannscheibe für den unteren Riemen vom unteren Treibriemen, um die Riemenspannung zu lösen, sodass der Riemen von den Scheiben rutschen kann (Bild 79).

5. Verlegen Sie einen neuen Riemen um die Getriebescheibe, die unteren Spindelscheiben und die Spannscheibe, siehe Bild 79.

6. Verlegen Sie einen neuen Riemen um die oberen Spindelscheiben und die Spannscheibe, siehe (Bild 79).

7. Bringen Sie die Riemenabdeckungen wieder an.

1. Stellen Sie die Maschine ab, stellen Sie den Mähwerkhubschalter in die ARRETIERTE NEUTRAL-Stellung, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

2. Nehmen Sie die Schrauben ab, mit denen die Frontplatte befestigt ist, und nehmen Sie sie ab (Bild 80).



   Bild 80

   1. Schrauben
   2. Armaturenbrett

3. Lösen Sie die zwei Schrauben, mit denen der Sicherheitsschalter befestigt ist (Bild 81).



   Bild 81

   1. Schaltbügel
   2. Neutral-Sicherheitsschalter
   3. Schraube
   4. 0,4 mm bis 1 mm

4. Halten Sie den Schaltbügel gegen den Rahmen und schieben Sie den Schalter zum Hebel, bis der Abstand zwischen dem Hebel und dem Schaltergehäuse 0,4 mm bis 1 mm beträgt, wie in Bild 81 abgebildet.

5. Befestigen Sie den Schalter.

6. Wiederholen Sie die Schritte 3 bis 5 für den anderen Hebel.

7. Setzen Sie die Frontplatte ein.

Wenn die Fahrantriebshebel nicht mit den Neutralschlitzen ausgefluchtet sind, wenn sie von der Rückwärtsstellung losgelassen werden, müssen Sie sie einstellen. Stellen Sie jeden Hebel, die einzelnen Federn und Gestänge gesondert ein.

1. Kuppeln Sie die Zapfwelle aus, schieben den Schaltbügel in die ARRETIERTE NEUTRAL-Stellung und aktivieren die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die LANGSAM-Stellung, stellen den Motor ab, ziehen den Schüssel ab und verlassen den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Nehmen Sie die Schrauben ab, mit denen die Frontplatte befestigt ist, und nehmen Sie sie ab (Bild 82).



   Bild 82

   1. Schrauben
   2. Armaturenbrett

4. Schieben Sie den Schaltbügel in die NEUTRAL-Stellung, jedoch nicht in die arretierte Stellung (Bild 84).

5. Ziehen Sie den Hebel zurück, bis der Lastösenbolzen (am Arm über der Gelenkwelle) das Schlitzende berührt (und soeben Druck auf die Feder ausübt), wie in Bild 83 abgebildet.



   Bild 83

   1. Lastösenbolzen
   2. Schlitz
   3. Klemmmuttern
   4. Einstellschraube
   5. Joch

6. Prüfen Sie, ob der Fahrantriebshebel relativ zur Kerbe im Armaturenbrett ist (Bild 84).

   Note: Der Schaltbügel sollte zentriert sein, sodass er nach außen in die ARRETIERTE NEUTRAL-Stellung gedreht werden kann.



   Bild 84

   1. Neutral-Stellung
   2. Arretierte Neutral-Stellung

7. Sollte eine Einstellung erforderlich sein, lockern Sie die Mutter und die Klemmmutter gegen das Joch (Bild 83).

8. Drücken Sie den Fahrantriebshebel leicht nach hinten, drehen Sie den Kopf der Einstellschraube in die entsprechende Richtung, bis der Schaltbügel Schalthebel in der ARRETIERTEN NEUTRAL-Stellung zentriert ist (Bild 83).

   Note: Wenn Sie den Hebel nach hinten gedrückt halten, bleibt der Stift am Ende des Schlitzes und Sie können den Hebel mit der Einstellschraube in die entsprechende Stellung verschieben.

9. Ziehen Sie die Mutter und die Klemmmutter an (Bild 83).

10. Wiederholen Sie die Schritte 4 bis 9 für den anderen Fahrantriebshebel.

11. Setzen Sie die Frontplatte ein.

Diese Einstellung muss bei drehenden Antriebsrädern vorgenommen werden.

1. Heben Sie den Rahmen auf stabile Achsständer an, damit sich die Antriebsräder ungehindert drehen können.

2. Schieben Sie den Sitz nach vorne, entriegeln ihn und klappen ihn nach vorne hoch.

3. Ziehen Sie den Stecker vom Sicherheitsschalter des Sitzes ab.

4. Schließen Sie vorübergehend ein Überbrückungskabel an den Klemmen des Kabelbaumsteckers an.

5. Lassen Sie den Motor an, stellen Sie sicher, dass der Gasbedienungshebel zwischen der SCHNELL- und LANGSAM-Stellung ist, und lösen Sie die Feststellbremse.

   Note: Für diese Einstellung müssen die Fahrantriebshebel in der ARRETIERTEN NEUTRAL-Stellung sein.

6. Stellen Sie die Länge der Pumpenstange auf einer Seite ein, indem Sie die Sechskantwelle in die entsprechende Richtung drehen, bis das entsprechende Rad stillsteht oder sich leicht zurückdreht (Bild 85).

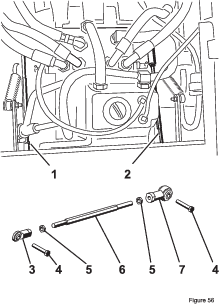

   Bild 85

   1. Rechte Pumpenstange
   2. Linke Pumpenstange
   3. Kugelgelenk
   4. Schraube
   5. Klemmmutter
   6. Sechskantwelle
   7. Kugelgelenk

7. Bewegen Sie den Fahrantriebshebel nach vorne und zurück und dann wieder in die Neutral-Stellung.

   Note: Das Rad darf sich nicht mehr drehen, kann sich aber leicht rückwärts drehen.

8. Stellen Sie den Gasbedienungshebel auf SCHNELL.

   Note: Stellen Sie sicher, dass das Rad stillsteht oder leicht rückwärts läuft; stellen Sie es ggf. ein.

9. Wiederholen Sie die Schritte 6 bis 8 an der anderen Maschinenseite.

10. Ziehen Sie die Klemmmuttern an den Kugelgelenken fest (Bild 83).

11. Stellen Sie den Gashebel in die LANGSAM-Stellung und stellen Sie den Motor ab.

12. Ziehen Sie das Überbrückungskabel vom Kabelbaumanschluss ab und stecken ihn in den Sitzschalter ein.

    Warnung:

    Bei angeschlossenem Überbrückungskabel kann die Elektroanlage keine Notabschaltung vornehmen.

    • Ziehen Sie das Überbrückungskabel vom Kabelbaumanschluss ab und schließen ihn nach dem Einstellen am Sitzschalter an.

    • Nehmen Sie diese Maschine nie mit Überbrückungskabel und Sitzschalter-Bypass in Betrieb.

13. Senken Sie den Sitz ab.

14. Entfernen Sie die Achsständer.

1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die LANGSAM-Stellung, stellen den Motor ab, ziehen den Schüssel ab und verlassen den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Nehmen Sie die Schrauben ab, mit denen die Frontplatte befestigt ist, und nehmen Sie sie ab (Bild 86).



   Bild 86

   1. Schrauben
   2. Armaturenbrett

4. Lösen Sie für einen der Fahrantriebshebel die Klemmmutter an der Anschlagschraube (Bild 87).



   Bild 87

   1. Anschlagschraube
   2. Schaltbügel
   3. Klemmmutter
   4. 1,5 mm

5. Drehen Sie die Anschlagschraube ganz ein (weg vom Schaltbügel).

6. Drücken Sie den Schaltbügel ganz nach vorne, bis er anschlägt und halten Sie ihn in dieser Stellung fest.

7. Drehen Sie die Anschlagschraube heraus (zum Schaltbügel), bis der Abstand zwischen dem Kopf der Anschlagschraube und dem Schaltbügel 1,5 mm beträgt.

8. Ziehen Sie die Klemmmutter an, um die Anschlagschraube zu arretieren.

9. Wiederholen Sie die Schritte 4 bis 8 für den anderen Fahrantriebshebel.

10. Setzen Sie die Frontplatte ein.

Note: Wenn Sie die maximale Fahrgeschwindigkeit reduzieren möchten, stellen Sie die Geschwindigkeit für beide Fahrantriebshebel wie oben beschrieben ein, drehen dann jede Anschlagschraube um dieselbe Länge zum Fahrantriebshebel heraus, bis Sie die gewünschte maximale Fahrgeschwindigkeit erzielt haben (Sie müssen die Einstellung wahrscheinlich mehrmals prüfen). Stellen Sie sicher, dass die Maschine geradeaus fährt und nicht zur Seite zieht, wenn beide Fahrantriebshebel ganz nach vorne gedrückt sind. Wenn die Maschine zur Seite zieht, sind die Anschlagschrauben nicht gleichmäßig eingestellt und müssen erneut eingestellt werden.

1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNGund aktivieren die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die LANGSAM-Stellung, stellen den Motor ab, ziehen den Schüssel ab und verlassen den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Lösen Sie die Schrauben, mit denen die Fahrantriebshebel befestigt sind (Bild 88).



   Bild 88

   1. Schaltbügel
   2. Strebe des Fahrantriebshebels
   3. Schrauben

4. Die Streben des Fahrantriebshebels (nicht die Fahrantriebshebel) sollten von einer Person ganz nach vorne in die Stellung für die maximale Geschwindigkeit gedrückt und dort gehalten werden.

5. Stellen Sie die Fahrantriebshebel so ein, dass sie ausgefluchtet sind und ziehen Sie die Schrauben an, um die Hebel an den Streben zu befestigen (Bild 89).



   Bild 89

Prüfen Sie den Hydraulikölstand vor dem ersten Anlassen des Motors und dann täglich.

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Stellen Sie die Bedienelemente in die ARRETIERTE NEUTRAL-Stellung und lassen Sie den Motor an.

   Note: Lassen Sie den Motor mit der niedrigsten Drehzahl laufen, um die Luft aus der Anlage zu entfernen. .

   Important: Kuppeln Sie die Zapfwelle nicht ein.

3. Heben Sie das Mähwerk an, um die Hubzylinder auszufahren, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

4. Heben Sie den Sitz an, um an den Hydraulikbehälter zu gelangen.

5. Nehmen Sie den Deckel des Hydraulikbehälters vom Einfüllstutzen ab (Bild 90).



   Bild 90

   1. Peilstab
   2. Deckel des Einfüllstutzens

6. Nehmen Sie den Peilstab heraus und wischen Sie ihn mit einem sauberen Lappen ab (Bild 90).

7. Stecken Sie den Peilstab in den Einfüllstutzen und ziehen ihn dann heraus, um den Ölstand zu prüfen (Bild 90).

   Note: Wenn der Ölstand nicht im gekerbten Bereich des Peilstabs liegt, füllen Sie Hochqualitätshydrauliköl ein, damit der Stand im gekerbten Bereich liegt. Füllen Sie nicht zu viel ein.

8. Schrauben Sie den Peilstabdeckel handfest auf den Einfüllstutzen.

9. Prüfen Sie alle Schläuche und Anschlussstücke auf Dichtheit.

1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die LANGSAM-Stellung, stellen den Motor ab, ziehen den Schüssel ab und verlassen den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Stellen Sie eine große Wanne unter den Hydraulikbehälter und das Getriebe und nehmen Sie die Schrauben ab. Lassen Sie die Hydraulikflüssigkeit ablaufen (Bild 91).



   Bild 91

   1. Ablassschraube am Hydraulikölbehälter
   2. Filter
   3. Ablassschraube am Getriebe

4. Reinigen Sie den Bereich um den Hydraulikölfilter und nehmen Sie den Filter ab (Bild 91).

5. Setzen Sie sofort einen neuen Hydraulikölfilter ein.

6. Setzen Sie die Ablassschrauben des Hydraulikbehälters und des Getriebes ein.

7. Füllen Sie den Behälter auf den richtigen Füllstand auf, siehe Prüfen der Hydraulikanlage.

8. Lassen Sie den Motor an und prüfen die Dichtheit.

9. Lassen Sie den Motor für ungefähr 5 Minuten laufen, und stellen Sie ihn dann ab.

10. Prüfen Sie den Stand des Hydrauliköls nach zwei Minuten, siehe Prüfen der Hydraulikanlage.

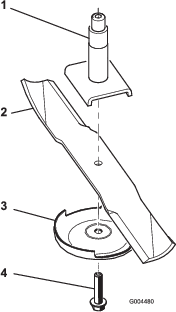

Sorgen Sie während der ganzen Mähsaison für scharfe Schnittmesser, weil scharfe Messer sauber schneiden, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.

Prüfen Sie die Messer täglich auf Schärfe und Anzeichen von Abnutzung oder Schäden. Schärfen Sie die Messer ggf. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Toro Originalersatzmesser.

Prüfen Sie die Messer alle 8 Stunden.

Wenn der Schnitt über die Schnittbreite ungleichmäßig ist, berichtigen Sie dies folgendermaßen:

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein, schieben die Gasbedienung in die LANGSAM-Stellung, stellen den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

3. Prüfen und stellen Sie den Druck der Vorder- und Hinterreifen ein, siehe Prüfen des Reifendrucks.

4. Prüfen auf verbogene Schnittmesser

5. Entfernen Sie die Abdeckungen von der Oberseite der Mähwerke.

6. Drehen Sie die Schnittmesser jeder Spindel, bis die Enden nach vorne und hinten gerichtet sind.

7. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante.

8. Stellen Sie die Klemmmuttern ein, mit denen die Mähwerkgabeln bzw. -ketten am Mähwerk befestigt sind, bis das Mähwerk nivelliert ist.



   Bild 98

   1. Kette
   2. Joch
   3. Klemmmutter
   4. Mähwerk

Die Messerneigung ist der Unterschied der Schnitthöhe von der Vorderseite des Messers bis zur Rückseite. Verwenden Sie eine Messerneigung von 8 mm Das Messer sollte hinten 8 mm höher als vorne sein.

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein, schieben die Gasbedienung in die LANGSAM-Stellung, stellen den Motor ab, aktivieren die Feststellbremse und ziehen den Zündschlüssel ab.

3. Drehen Sie das mittlere Messer so, dass es geradeaus weist.

4. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze des Messers mit einem kurzen Lineal.

5. Drehen Sie dieselbe Messerspitze nach hinten und messen Sie hinten am Mähwerk den Abstand zwischen dem Boden und der Messerspitze.

6. Ziehen Sie das vordere Maß vom hinteren ab, um die Messerneigung zu berechnen.

7. Stellen Sie die Klemmmuttern ein, mit denen die hinteren Mähwerkgabeln bzw. -ketten befestigt sind, um das Mähwerk hinten anzuheben, sodass die Messerneigung auf 8 mm eingestellt ist (Bild 99).



   Bild 99

   1. Kette
   2. Joch
   3. Klemmmutter
   4. Mähwerk

1. Senken Sie das Mähwerk auf den Werkstattboden ab, stellen Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die Sicherungsmutter, Schraube, Feder und das Distanzstück, mit denen das Ablenkblech an den Drehhalterungen befestigt ist (Bild 100).

   Note: Entfernen Sie defekte oder abgenutzte Ablenkbleche.



   Bild 100

   1. Schraube
   2. Distanzstück
   3. Sicherungsmutter
   4. Feder
   5. Feder
   6. Ablenkblech
   7. Linkes Hakenende der Feder
   8. Rechtes Hakenende der Feder

3. Legen Sie das Distanzstück und die Feder zwischen die Halterungen des Ersatzablenkbleches (Bild 100).

   Note: Setzen Sie das linke J-Hakenende der Feder hinter die Kante des Mähwerks.

   Note: Stellen Sie sicher, dass sich das linke J-Hakenende der Feder hinter der Mähwerkkante befindet, bevor Sie die Schraube einsetzen, wie in Bild 100 abgebildet.

4. Setzen Sie die Schraube und Mutter ein.

   Note: Führen Sie das J-förmige Hakenende der Feder um das Ablenkblech (Bild 100).

   Important: Das Ablenkblech muss sich in Position absenken lassen. Heben Sie das Ablenkblech an, um nachzuprüfen, ob es vollständig in die abgesenkte Stellung herunterfährt.

Entfernen Sie täglich Schnittgutrückstände unter dem Mähwerk.

1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

2. Schieben Sie den Fahrantriebshebel in die LANGSAM-Stellung, stellen den Motor ab, ziehen den Schüssel ab und verlassen den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Heben Sie das Mähwerk in die TRANSPORT-Stellung an.

4. Heben Sie die Maschine vorne mit Achsständern an.

5. Reinigen Sie die Unterseite des Mähwerks mit Wasser.

Motoröl, Batterien, Hydrauliköl und Motorkühlmittel belasten die Umwelt. Entsorgen Sie diese Mittel entsprechend den in Ihrem Gebiet gültigen Vorschriften.
