46cm souprava pro pestavbu kolejnic

Note: Pokud nen stanoveno jinak, vechny demontovan sousti a upnac prvky si uschovejte.

Important: Jestlie m vae zazen nainstalovn groomer, je nutn jej vybavit soupravou prodlouen npravy (. dlu 136-7287), aby byla umonna sprvn mont k pvsu.

1. Odjistte a snite ploinu pvsu.

2. Demontujte roub s hlavou (" x 2"), rozprn krouek, podloku a pojistnou matici, je upevuj nkladovou ploinu k zadn sti montnho celku kad trubky (Figure 1).

3. Demontujte roub s prubovou hlavou (5/16" x ") a matice s nkrukem, je upevuj zajiovac drk k ploin (Figure 1).

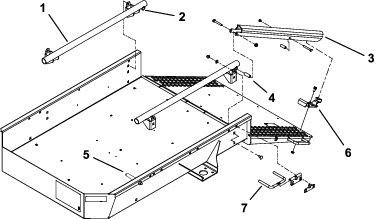

   Figure 1

   1. Montn celek trubky
   2. Pn trubka
   3. Nkladov ploina
   4. Rozprn krouek
   5. Doraz pvsu
   6. Zajiovac drk
   7. Ty na kola

4. Demontujte roub s hlavou a matici, je zajiuj zarku pvsu ke kad jeho stran (Figure 1).

5. Demontujte 4 vratov rouby, ploch podloky a pojistn matice, je upevuj upevovac drky montnho celku trubek ke kad stran pvsu (Figure 1).

6. Demontujte ty na kola a drky z kad strany pvsu (Figure 1).

7. Pipevnte kad montn celek trubky ke stran pvsu pomoc 4 vztuh bonic, 4 vratovch roub (" x 2"), 2 rozprnch krouk a 2 pojistnch matic (Figure 2). Umstte montn celky trubek tak, aby mal pn trubky byly v zadn sti.

   Important: Je-li v stroj vybaven groomerem, rozprn krouky namontujte jenom k prav stran pvsu, montn celek lev trubky mus bt pipevnn pmo k bonici pvsu.

8. Namontujte zarky pvsu a nov rozprn krouky k pedn sti montnch celk trubek pomoc dve demontovanch roub s hlavou a matic. Sousti umstte do polohy, viz Figure 2.

   Note: Montn celky vyroben ped rokem 2006 nemaj v sob vyvrtan montn otvory zarky pvsu. Urete polohu a vyvrtejte otvory nsledovn:

   • Odmte vzdlenost 45 mm od pedn strany kadho montnho celku trubky.

   • Vyvrtejte otvor o prmru 10,4 mm horn a spodn stranou trubky. Otvor mus bt ve stedu trubky.

9. Namontujte nkladovou ploinu k zadn sti kadho montnho celku trubky pomoc roubu s hlavou (3/6-16" x 2"), rozprnho krouku, podloky a pojistn matice (Figure 1).

10. Umstte pojistnou konzolu na kadou stranu ploiny tak, aby byly vyrovnny se spodn stranou nkladovch ploin, zasute kolky s povrchovou pravou v nkladovch ploinch a vyrovnejte s otvory v ploin (Figure 1 a Figure 3). Pouijte pouze 1 sadu upevovacch otvor na jeden zajiovac drk.

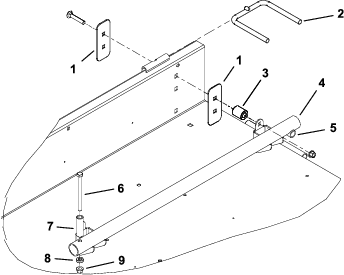

    Figure 2

    1. Vztuha bonice
    2. Ty na kola (del)
    3. Rozprn krouek
    4. Montn celek trubky
    5. Pn trubka montnho celku trubky
    6. roub s hlavou
    7. Doraz pvsu
    8. Rozprn krouek soupravy
    9. Matice

11. Voln namontujte kad zajiovac drk k ploin pomoc roub s prubovou hlavou (5/16-18" x ") a matic s nkrukem (Figure 1 a Figure 3).



    Figure 3

    1. Nkladov ploiny
    2. Zajiovac drk
    3. Ploina

12. Zvednte a zajistte ploinu. Nastavte zajiovac drky tak, aby byly nasazeny a kolcch, a uthnte rouby a matice s nkrukem (Figure 1 a Figure 3).

13. Namontujte nov del kolov tye k pedn a zadn sad upevovacch otvor na kad stran pvsu. Pouijte dve demontovan drky a upevovac prvky (Figure 1 a Figure 2).
