46 cm skinnekonverteringsst

Note: Gem alle fjernede komponenter og fastgrelsesanordninger, medmindre andet er angivet.

Important: Hvis din maskine er monteret med en trimmer, skal du udstyre maskinen med sttet med den udvidede aksel (delnr. 136-7287) for at sikre, at den passer til anhngeren.

1. Ls anhngerrampen op, og snk den.

2. Afmonter maskinskruen (" x 2"), afstandsbsningen, spndeskiven og lsemtrikken, der fastgr en lsserampe til bagenden af hvert rr (Figure 1).

3. Fjern flangeskruerne (5/16" x ") og flangemtrikkerne, der fastgr hvert lsebeslag til rampen (Figure 1)

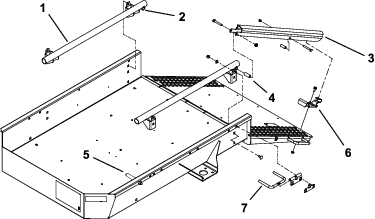

   Figure 1

   1. Rr
   2. Krydsrr
   3. Lsserampe
   4. Afstandsklods
   5. Anhngerstop
   6. Lsebeslag
   7. Hjulstang

4. Fjern maskinskruen og mtrikken, der fastgr anhngerstoppet til hver side af anhngeren (Figure 1).

5. Fjern de 4 brddebolte, flade spndeskiver og lsemtrikker, der fastgr rrets monteringsbeslag i hver side af anhngeren (Figure 1).

6. Fjern hjulstngerne og beslagene i hver side af anhngeren (Figure 1).

7. Monter hvert rr p en anhngerside med 4 vgafstivere, 4 brddebolte (" x 2"), 2 afstandsbsninger og 2 lsemtrikker (Figure 2). Anbring rrene, s de sm krydsrr er placeret bagud.

   Important: Hvis maskinen er udstyret med en trimmer, skal afstandsbsningerne kun monteres p hjre side af anhngeren. Venstre rr skal tilsluttes direkte til anhngervggen.

8. Monter anhngerstoppene og de nye afstandsbsninger p forsiden af rrene med de maskinskruer og mtrikker, du fjernede tidligere. Placer komponenterne som vist i Figure 2.

   Note: Rrenheder bygget fr 2006 er ikke forsynet med monteringshuller i anhngerstoppet. Find og bor hullerne, som flger:

   • Ml 4,5 cm fra forenden af hvert rr.

   • Bor et hul p 10,4 mm i diameter gennem toppen og bunden af rret. Srg for, at hullet er centreret p rret.

9. Monter en lsserampe p bagenden af hvert rr med en maskinskrue (3/6-16 x 2"), afstandsbsning, spndeskive og lsemtrik (Figure 1).

10. Placer et lsebeslag p hver side af rampen, s de flugter med undersiden af lsseramperne, griber ind i de smurte stifter i lsseramperne og flugter med hullerne i rampen (Figure 1 og Figure 3). Brug kun 1 st monteringshuller pr. lsebeslag.

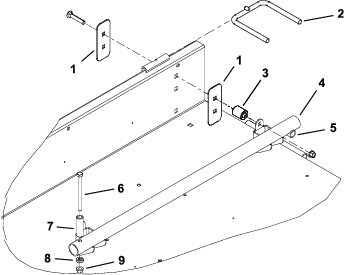

    Figure 2

    1. Vgafstiver
    2. Hjulstang (lngere)
    3. Afstandsbsning
    4. Rr
    5. Rrkrydsrr
    6. Maskinskrue
    7. Anhngerstop
    8. Afstandsbsning til st
    9. Mtrik

11. Monter hvert lsebeslag lst p rampen med flangeskruer (5/16"-18 x ") og flangemtrikker (Figure 1 og Figure 3).



    Figure 3

    1. Lsseramper
    2. Lsebeslag
    3. Rampe

12. Lft og ls rampen. Juster lsebeslagene, s de griber ind i stifterne, og stram flangeskruerne og mtrikkerne (Figure 1 og Figure 3).

13. Monter de nye, lngere hjulstnger p det forreste og bageste st monteringshuller i hver side af anhngeren med beslagene og fastgrelsesanordningerne, der blev fjernet tidligere (Figure 1 og Figure 2).
