Schienen-Umrstungskit (46 cm)

Note: Bewahren Sie alle entfernten Teile und Befestigungen auf, wenn nicht anders angegeben.

Important: Wenn ein Groomer an der Maschine montiert ist, mssen Sie die Maschine mit der verlngerten Achse (Bestellnummer 136-7287) ausrsten, um eine richtige Passform mit dem Anhnger zu gewhrleisten.

1. Entriegeln und senken Sie die Anhngerrampe ab.

2. Entfernen Sie die Kopfschraube (" x 2"), das Distanzstck, die Scheibe und Sicherungsmutter, mit denen eine Laderampe hinten an jedem Rohr befestigt ist (Figure 1).

3. Entfernen Sie die Bundbolzen (5/16"x ") und Bundmuttern, mit denen jede Riegelhalterung an der Rampe befestigt ist (Figure 1).

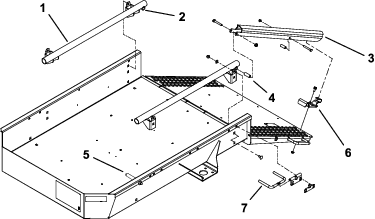

   Figure 1

   1. Rohre
   2. Querrohr
   3. Laderampe
   4. Distanzstck
   5. Anhngeranschlag
   6. Riegelhalterung
   7. Radstange

4. Entfernen Sie die Kopfschraube und Mutter, mit denen der Anhngeranschlag an jeder Seite des Anhngers befestigt ist (Figure 1).

5. Nehmen Sie die vier Schlossschrauben, Flachscheiben und Sicherungsmuttern ab, mit denen die Rohr-Befestigungshalterungen an jeder Seite des Anhngers befestigt sind (Figure 1).

6. Nehmen Sie die Radstangen und Halterungen von jeder Seite des Anhngers ab (Figure 1).

7. Befestigen Sie jedes Rohr mit vier Wandverstrkungen, vier Schlossschrauben (" x 2"), zwei Distanzstcken und zwei Sicherungsmuttern an einer Anhngerseite (Figure 2). Positionieren Sie die Rohre so, dass die kleinen Querrohre hinten sind.

   Important: Wenn die Maschine mit einem Groomer ausgerstet ist, montieren Sie die Distanzstcke an der rechten Seite des Anhngers; das linke Rohr muss direkt mit der Anhngerwand verbunden sein.

8. Montieren Sie die Anhngeranschlge und neuen Distanzstcke mit den vorher entfernten Kopfschrauben und Muttern vorne an den Rohren. Positionieren Sie die Teile, wie in Figure 2 abgebildet.

   Note: An Rohren, die vor 2006 gefertigt wurden, sind die Befestigungslcher fr den Anhngeranschlag nicht vorgebohrt. Ermitteln und bohren Sie die Lcher wie folgt:

   • Messen Sie 4,5 cm vom vorderen Ende jedes Rohrs.

   • Bohren Sie ein 10,4 mm groes Loch durch die Ober- und Unterseite des Rohrs. Stellen Sie sicher, dass das Loch im Rohr zentriert ist.

9. Montieren Sie eine Laderampe mit einer Kopfschraube (3/6"-16 x 2"), einem Distanzstck, einer Scheibe und Sicherungsmutter hinten an jedem Rohr (Figure 1).

10. Positionieren Sie eine Riegelhalterung so an jeder Seite der Rampe, dass sie mit der Unterseite der Laderampen ausgefluchtet, in den beschichteten Stiften in den Laderampen eingerastet und mit den Lchern in der Rampe ausgefluchtet ist (Figure 1 und Figure 3). Verwenden Sie nur einen Satz der Befestigungslcher pro Riegelhalterung.

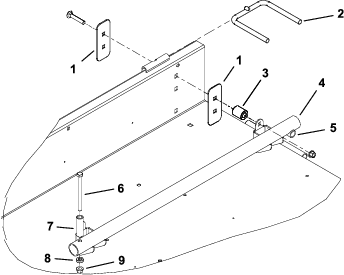

    Figure 2

    1. Wandverstrkung
    2. Radstange (lnger)
    3. Distanzstck
    4. Schluche
    5. Rohr-Querrohr
    6. Kopfschraube
    7. Anhngeranschlag
    8. Distanzstck aus dem Kit
    9. Mutter

11. Befestigen Sie jede Riegelhalterung lose mit Bundbolzen (5/16"-18 x ") und Bundmuttern an der Rampe (Figure 1 und Figure 3).



    Figure 3

    1. Laderampen
    2. Riegelhalterung
    3. Rampe

12. Heben und arretieren Sie die Rampe. Stellen Sie die Riegelhalterungen so ein, dass sie in den Stiften eingerastet sind, und ziehen Sie die Bundbolzen und Bundmuttern an (Figure 1 und Figure 3).

13. Befestigen Sie die neuen, lngeren Radstangen mit den vorher entfernten Halterungen und Befestigungen in den vorderen und hinteren Befestigungslchern an jeder Seite des Anhngers (Figure 1 und Figure 2).
