Note: Guarde todas las fijaciones y los componentes retirados, a menos que se indique lo contrario.
Important: Si la mquina tiene un groomer instalado, deber equiparla con el Kit de eje extendido (Pieza N 136-7287) para garantizar un ajuste correcto con el remolque.
Desbloquee y baje la rampa del remolque.

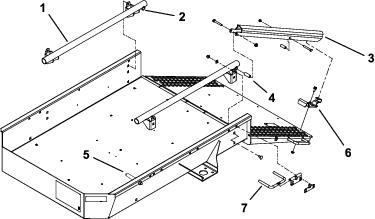

Retire el tornillo con caperuza (" x 2"), el espaciador, la arandela y la contratuerca que sujetan una rampa de carga a la parte trasera de cada conjunto de tubo (Figure 1).
Retire los tornillos con arandela prensada (5/16" x ") y las contratuercas con arandelas prensadas que sujetan cada chapa de sujecin a la rampa (Figure 1).
Retire el tornillo con caperuza y la tuerca que sujetan el tope del remolque a cada lado del remolque (Figure 1).
Retire los 4 pernos de cuello cuadrado, las arandelas planas y las contratuercas que sujetan las chapas de montaje del conjunto de tubo a cada lado del remolque (Figure 1).
Retire las varillas de sujecin de las ruedas y sus soportes de cada lado del remolque (Figure 1).
Instale cada conjunto de tubo a un lado del remolque con 4 refuerzos de pared, 4 pernos de cuello cuadrado (" x 2"), 2 espaciadores y 2 contratuercas (Figure 2). Posicione los conjuntos de tubo con los tubos pequeos transversales en la parte trasera.
Important: Si la mquina est equipada con un groomer, instale los espaciadores nicamente a la derecha del remolque; el conjunto de tubo izquierdo debe conectarse directamente a la pared del remolque.
Instale los topes del remolque y los nuevos espaciadores en la parte delantera de los conjuntos de tubo con los tornillos con caperuza y las tuercas que retir anteriormente. Coloque los componentes segn se muestra en Figure 2.
Note: Los conjuntos de tubo fabricados antes de 2006 no tienen perforados los taladros de montaje de los topes del remolque. Localice y perfore los taladros del siguiente modo:
Mida 4,5 cm hacia dentro desde el extremo delantero de cada conjunto de tubo.
Perfore un taladro de 10,4mm de dimetro a travs de la parte superior e inferior del tubo. Asegrese de que el taladro est centrado en el tubo.
Monte una rampa de carga en la parte trasera de cada conjunto de tubo con un tornillo de caperuza (3/6" x 2"), un espaciador, una arandela y una contratuerca (Figure 1).
Coloque una chapa de sujecin en cada lado de la rampa, de manera que queden alineadas con la parte inferior de la rampa de carga, que se enganchen las clavijas recubiertas de las rampas de carga y estn alineadas con los taladros de la rampa (Figure 1 y Figure 3). Utilice solo un solo juego de taladros de montaje para cada chapa de sujecin.
Monte provisionalmente cada chapa de sujecin a la rampa con tornillos con arandela prensada (5/16"-18 x ") y tuercas con arandela prensada (Figure 1 y Figure 3).
Eleve y bloquee la rampa. Ajuste las chapas de sujecin hasta que se enganchen las clavijas y apriete los tornillos y las tuercas con arandela prensada (Figure 1 y Figure 3).
Monte las varillas nuevas y ms largas de sujecin de las ruedas en los juegos de taladros de montaje delanteros y traseros de cada lado del remolque, usando los soportes y las fijaciones que retir anteriormente (Figure 1 y Figure 2).
