CALIFORNIA
Proposition 65 Warning
Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.
Tämän tuotteen moottorin tuottamat pakokaasut sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.
Note: Silyt kaikki irrotetut osat ja kiinnittimet, ellei ohjeissa mainita muuta.
Important: Jos kone on varustettu tasaajalla, koneeseen on asennettava pidennetyn akselin sarja (osanro 136-7287), jotta pervaunu voidaan kiinnitt siihen oikein.
Vapauta ja laske pervaunun ramppi.

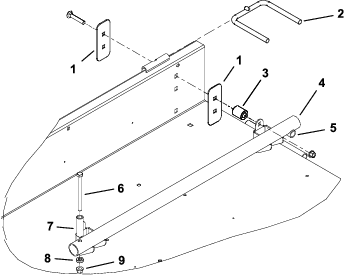

Irrota kantaruuvi (3/82-1/2tuumaa), vlikappale, aluslaatta ja lukkomutteri, joilla lastausramppi on kiinnitetty kummankin putkikokoonpanon takaosaan (Figure 1).
Irrota laippakantaruuvit (5/163/4tuumaa) ja laippamutterit, joilla kumpikin lukitustuki on kiinnitetty ramppiin (Figure 1).
Irrota kantaruuvi ja mutteri, joilla pervaunun pysytin on kiinnitetty pervaunun kumpaankin kylkeen (Figure 1).
Irrota nelj lukkopulttia sek littet aluslaatat ja lukkomutterit, joilla putkikokoonpanon asennustuet on kiinnitetty pervaunun kummallekin puolelle (Figure 1).
Irrota pyrtangot ja tuet pervaunun kummaltakin puolelta (Figure 1).
Asenna kumpikin putkikokoonpano pervaunun kylkeen neljll jykistyslevyll, neljll lukkopultilla (3/82-1/4tuumaa), kahdella vlikappaleella ja kahdella lukkomutterilla (Figure 2). Aseta putkikokoonpanot niin, ett pienet poikkiputket ovat takana.
Important: Jos kone on varustettu tasaajalla, asenna vlikappaleet ainoastaan pervaunun oikealle puolelle; vasemman putkikokoonpanon on oltava suoraan kiinni pervaunun kyljess.
Asenna pervaunun pysyttimet ja uudet vlikappaleet putkikokoonpanojen etuosaan aiemmin irrotetuilla kantaruuveilla ja muttereilla. Aseta osat paikoilleen kuvan mukaisesti (Figure 2).
Note: Pervaunun pysyttimien kiinnitysreiki ei ole porattu ennen vuotta 2006 valmistettuihin putkikokoonpanoihin. Paikanna ja poraa reit seuraavasti:
Mittaa noin 4,5cm kummankin putkikokoonpanon etupst.
Poraa halkaisijaltaan 10,4mm:n (0,41tuuman) reik putken yl- ja alaseinmn lpi. Varmista, ett reik on putken keskell.
Kiinnit lastausramppi kummankin putkikokoonpanon takaosaan kantaruuvilla (3/6-162-1/2tuumaa), vlikappaleella, aluslaatalla ja lukkomutterilla (Figure 1).
Asenna lukitustuki rampin molemmille puolille niin, ett ne ja lastausramppien alapuoli ovat kohdakkain, kiinnittyvt lastausramppien pinnoitettuihin tappeihin ja kohdistuvat rampin reikiin (Figure 1 ja Figure 3). Kutakin lukitustukea kohti kytetn vain yksi kiinnitysreiki.
Kiinnit kumpikin lukitustuki lyhsti ramppiin laippakantaruuveilla (5/16-183/4tuumaa) ja laippamuttereilla (Figure 1 ja Figure 3).
Nosta ramppi ja lukitse se paikalleen. Sd lukitustukia niin, ett ne ovat kiinni tapeissa, ja kirist laipparuuvit ja -mutterit (Figure 1 ja Figure 3).
Kiinnit uudet, pidemmt pyrtangot pervaunun molempien kylkien etummaisiin ja takimmaisiin kiinnitysreikiin aiemmin irrotetuilla tuilla ja kiinnittimill (Figure 1 ja Figure 2).
