Note: Conservate tutti i componenti e i dispositivi di fissaggio rimossi se non diversamente specificato.
Important: Se sulla vostra macchina montato un groomer, dovrete dotarla di un kit assale esteso (n. cat. 136-7287) a garanzia di un montaggio corretto con il rimorchio.
Sbloccate e abbassate la rampa del rimorchio.

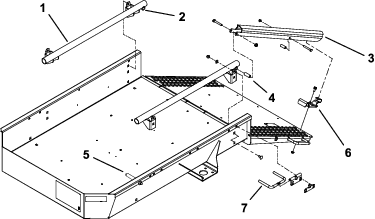

Rimuovete la vite a testa cilindrica ( x "), il distanziale, la rondella e il dado di bloccaggio che fissano una rampa di carico alla parte posteriore di ogni gruppo di tubi (Figure 1).
Rimuovete le viti a testa flangiata (5/16 x ") e i dadi flangiati che fissano ogni staffa di bloccaggio alla rampa (Figure 1).
Rimuovete la vite a testa cilindrica e il dado che fissano il fermo del rimorchio a ciascun lato del rimorchio (Figure 1).
Rimuovete i 4 bulloni a testa tonda, le rondelle piane e i dadi di bloccaggio che fissano le staffe di montaggio del gruppo tubi a ciascun lato del rimorchio (Figure 1).
Rimuovete le aste delle ruote e le staffe da ciascun lato del rimorchio (Figure 1).

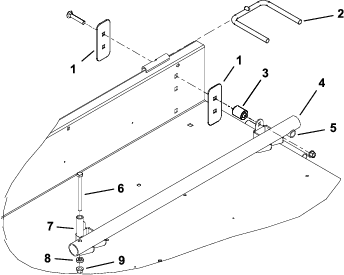

Montate ciascun gruppo di tubi su un lato del rimorchio con 4 rinforzi a parete, 4 bulloni a testa tonda ( x 2"), 2 distanziali e 2 dadi di bloccaggio (Figure 2). Disponete i gruppi di tubi in modo che i piccoli tubi trasversali si trovino sul retro.
Important: Se la vostra macchina dotata di un groomer, montate i distanziali solo sul lato destro del rimorchio; il gruppo di tubi sinistro deve essere collegato direttamente alla parete del rimorchio.
Montate i fermi del rimorchio e i nuovi distanziali sulla parte anteriore dei gruppi tubi con le viti a testa cilindrica e i dadi rimossi in precedenza. Collocate i componenti come illustrato nella Figure 2.
Note: I gruppi di tubi prodotti prima del 2006 non dispongono dei fori per il montaggio del fermo del rimorchio. Individuate la posizione dei fori e realizzateli come descritto di seguito:
Misurate 4,5 cm dall’estremit anteriore di ciascun gruppo di tubi.
Praticate un foro del diametro di 10,4 mm perforando la parte superiore e inferiore del tubo. Assicuratevi che il foro sia centrato sul tubo.
Montate una rmpa di carico sulla parte posteriore di ciascun gruppo di tubi con una vite a testa cilindrica (3/6-16 x 2"), distanziale, rondella e dado di bloccaggio (Figure 1).
Posizionate una staffa di bloccaggio su ciascun lato della rampa in modo da ottenere l'allineamento con il lato inferiore delle rampe di carico, innestate con i perni rivestiti nelle rampe di carico e allineate con i fori della rampa (Figure 1 e Figure 3). Utilizzate una sola serie di fori di montaggio per ciascuna staffa di bloccaggio.
Montate ogni staffa di bloccaggo sulla rampa senza serrare con viti a testa flangiata (5/16-18 x ") e dadi flangiati (Figure 1 e Figure 3).
Sollevate e bloccate la rampa. Regolate le staffe di bloccaggio in modo che si innestino sui perni e serrate viti a flangia e dadi (Figure 1 e Figure 3).
Montate le nuove aste delle ruote, pi lunghe, sulla serie anteriore e posteriore di fori di montaggio su ogni lato del rimorchio utilizzando le staffe e i dispositivi di fissaggio rimossi in precedenza (Figure 1 e Figure 2).
