46cm omstillingssett for skinne

Note: Behold alle delene og festene du fjerner, med mindre annet er spesifisert.

Important: Hvis maskinen har en trimsats montert, m du utstyre maskinen med settet for forlenget aksel (delenr. 136-7287) for sikre riktig tilpasning med tilhengeren.

1. Ls opp og senk tilhengerrampen.

2. Fjern hodeskruen (3/8x 21/2tomme), avstandsstykket, skiven og lsemutteren som fester en lastrampe p hver rrenhet (Figure 1).

3. Fjern flenshodeskruene (5/16x 3/4tomme) og flensmutrene som fester hver lsebrakett til rampen (Figure 1)



   Figure 1

   1. Rrenhet
   2. Tverrhylse
   3. Lastrampe
   4. Avstandsstykke
   5. Tilhengersperre
   6. Lsebrakett
   7. Hjulstang

4. Fjern hodeskruen og mutteren som fester tilhengersperren p hver side av tilhengeren (Figure 1).

5. Fjern de fire lseboltene, flate skivene og lsemutterne som fester monteringsbrakettene for rrenheten p hver side av tilhengeren (Figure 1).

6. Fjern hjulstengene og brakettene fra hver side av tilhengeren (Figure 1).

7. Monter hver rrenhet til en tilhengerside med fire veggavstivere, fire lsebolter (3/8x 21/4tommer), to avstandsstykker og to lsemuttere (Figure 2). Plasser rrenhetene slik at de sm tverrhylsene er plassert bak.

   Important: Hvis maskinen er utstyrt med en trimsats, monter avstandsstykkene kun p hyre side av tilhengeren. Venstre rrenhet m kobles direkte til tilhengerveggen.

8. Monter tilhengersperrene og nye avstandsstykker til forsiden av rrenhetene med hodeskruene og mutrene du fjernet tidligere. Plasser komponentene som vist i Figure 2.

   Note: Rrenheter bygd fr 2006 har ikke monteringshullene for tilhengersperren boret i dem. Finn og bor hullene som flger:

   • Ml 4,5cm innover fra den fremre enden av hver rrenhet.

   • Bor et hull med 10,4mm i diameter gjennom toppen og bunnen av rret. Pse at hullet er sentrert p rret.

9. Monter en lastrampe bak p hver rrenhet med en hodeskrue (3/6-16 x 21/2tommer), avstandsstykke, skive og lsemutter (Figure 1).

10. Plasser en lsebrakett p hver side av rampen slik at den er p linje med undersiden av lastrampene, aktiver med de smurte pinnene i lastrampene, og juster dem p linje med hullene i lastrampen (Figure 1 og Figure 3). Bruk kun ett sett monteringshull per lsebrakett.

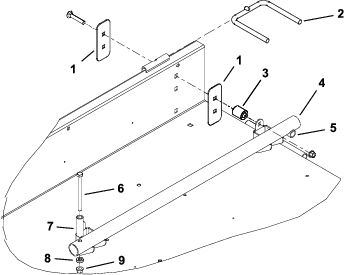

    Figure 2

    1. Veggavstiver
    2. Hjulstang (lengre)
    3. Avstandsstykke
    4. Rrenhet
    5. Tverrhylse for rrenhet
    6. Hodeskrue
    7. Tilhengersperre
    8. Settets avstandsstykke
    9. Mutter

11. Monter hver lsebrakett lst til rampen med flenshodeskruene (5/16-18x 3/4tomme) og flensmutterne (Figure 1 og Figure 3).



    Figure 3

    1. Lastramper
    2. Lsebrakett
    3. Rampe

12. Hev og ls rampen. Juster lsebrakettene slik at de griper p pinnene, og stram flensskruene og mutterne (Figure 1 og Figure 3).

13. Monter de nye, lengre hjulstengene i de fremre og bakre monteringshullsettene p hver side av tilhengeren med brakettene og festene du fjernet tidligere (Figure 1 og Figure 2).
