Note: O ile nie zaznaczono inaczej, wszelkie czci i elementy mocujce zachowaj do pniejszego uycia.
Important: Jeeli maszyna jest wyposaona w waek pielgnujcy, w celu umoliwienia jej zaadunku na przyczep naley zamontowa w niej zestaw przeduajcy o (cz nr 136-7287).
Odbezpiecz i opu pochylni przyczepy.

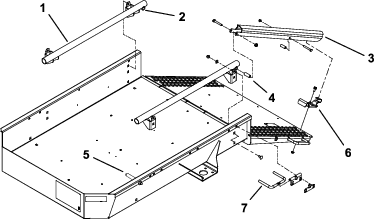

Odkr rub z bem walcowym ( x 2 cala), tulej dystansow, podkadk i nakrtk zabezpieczajc suce do zamocowana pochylni zaadunkowej do tylnego koca kadego z zespow rurowych (Figure 1).
Odkr ruby z bem konierzowym (5/16 x cala) i nakrtki konierzowe mocujce kady z wspornikw blokady do pochylni (Figure 1).
Odkr rub z bem walcowym i nakrtk mocujce ogranicznik w przyczepie do kadej z burt bocznych przyczepy (Figure 1).
Odkr i wyjmij 4 ruby zamkowe, podkadki paskie i nakrtki zabezpieczajce mocujce wsporniki montaowe zespow rur do kadej z burt bocznych przyczepy (Figure 1).
Odkr prty koa i ich wsporniki od kadej z burt bocznych przyczepy (Figure 1).

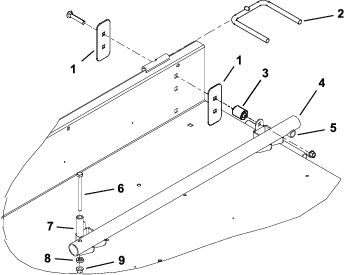

Zamontuj kady z zespow rurowych do burt przyczepy uywajc do tego 4 pyt usztywniajcych, 4 rub zamkowych ( x 2 cala), 2 tulei dystansowych i 2 nakrtek zabezpieczajcych (Figure 2). Ustaw zespoy rurowe tak, aby krtkie rurki poprzeczne byy skierowane do tyu przyczepy.
Important: Jeeli maszyna jest wyposaona w waek pielgnujcy, tuleje dystansowe zamontuj tylko po prawej stronie przyczepy: lewy zesp rurowy musi by przykrcony bezporednio do ciany burty przyczepy.
Zamontuj ograniczniki w przyczepie i nowe elementy dystansowe do przednich kocw zespow rurowych, uywajc do tego odkrconych wczeniej rub z bami walcowymi i nakrtek. Ustaw elementy w sposb podany na Figure 2.
Note: W zespoach rurowych wyprodukowanych przed rokiem 2006 nie ma wywierconych otworw do zamocowania ogranicznikw przyczepy. Ustal lokalizacj i wywier otwory w sposb opisany poniej.
Odmierz 4,5 cm od przedniego koca kadego z zespow rurowych.
Wywier otwr o rednicy 10,4mm przez grn i doln powierzchni rury. Upewnij si, e otwr przechodzi przez o rodkow rury.
Zamontuj pochylni zaadowcz do tylnego koca kadego z zespow rurowych, uywajc do tego ruby z bem walcowym (3/6-16 x 2 cala), tulei dystansowej, podkadki i nakrtki zabezpieczajcej (Figure 1).
Ustaw wsporniki blokady po kadej stronie pochylni tak, aby wypaday one rwno z doln powierzchni pochylni zaadowczych, zahacz je o powlekane sworznie w pochylniach, po czym zrwnaj je z otworami w pochylni (Figure 1 oraz Figure 3). Dla kadego wspornika blokady uyj tylko jednego zestawu otworw.
Luno przykr kady wspornik blokady do pochylni, uywajc rub z bami konierzowymi (5/16-18 x cala) i nakrtek konierzowych (Figure 1 oraz Figure 3).
Unie i zablokuj pochylni. Wyreguluj wsporniki blokad w pozycji zaczepienia za sworznie, po czym dokr ruby i nakrtki konierzowe (Figure 1 oraz Figure 3).
Zamontuj nowe, dusze prty k w przednich i tylnych grupach otworw montaowych w kadej z burt bocznych przyczepy uywajc wczeniej odkrconych uchwytw i elementw mocujcych (Figure 1 oraz Figure 2).
