CALIFORNIA
Proposition 65 Warning
É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.
É do conhecimento do Estado da Califórnia que os gases de escape deste motor contêm químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.
Note: Guarde todos os componentes e fixadores removidos, excepto se indicado em contrrio.
Important: Se a sua mquina tiver um rastelo instalado, tem de equipar a mquina com um kit de eixo prolongado (pea n. 136-7287) para assegurar um encaixe adequado com o reboque.
Desbloqueio e descida da rampa do reboque.

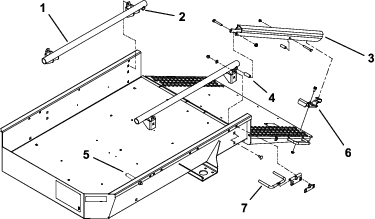

Retire o parafuso ( x 2 pol.), espaador, anilha e porca de bloqueio que prendem a rampa de carga traseira de cada conjunto do tubo (Figure 1)
Retire os parafusos de cabea flangeada (5/16 x pol.) e porcas flangeadas que prendem cada suporte de bloqueio rampa (Figure 1)

Remova o parafuso e porca que prende o batente do reboque a cada lado do reboque (Figure 1).
Remova os 4 parafusos de carroaria, anilhas de cabea chata e porcas de bloqueio que prendem os suportes de montagem do conjunto do tubo a cada lado do reboque (Figure 1).
Remova as barras das rodas e suportes de cada lado do reboque (Figure 1).

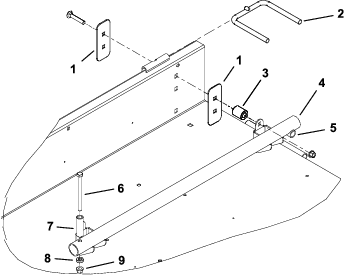

Instale cada conjunto do tubo num lado do reboque com 4 reforos de parede, 4 parafusos de carroaria ( x 2 pol.), 2 espaadores e 2 porcas de bloqueio (Figure 2). Posicione os conjuntos dos tubos de forma a que os pequenos tubos cruzados fiquem na retaguarda.
Important: Se a sua mquina estiver equipada com um rastelo, instale os espaadores apenas no lado direito do reboque; o conjunto do tubo esquerdo tem de ligar diretamente parede do reboque.
Instale os batentes e novos espaadores do reboque na frente dos conjuntos do tubo com os parafusos e porcas previamente removidos. Posicione os componentes como se indica em Figure 2.
Note: Conjuntos de tubos construdos antes de 2006 no tm os furos de montagem do batente do reboque perfurados. Localize e faa os furos da seguinte forma:
Mea 4,5 cm a partir da extremidade frontal de cada conjunto do tubo.
Faa um furo com 10,4mm de dimetro atravs da parte superior e inferior do tubo. Certifique-se de que o furo est centrado no tubo.
Monte uma rampa de carga na traseira de cada conjunto de tubo com um parafuso (3/6-16 x 2 pol.), espaador, anilha e porca de bloqueio (Figure 1).
Posicione um suporte de bloqueio em cada lado da rampa de forma a que alinhe com o lado inferior das rampas de carga, engate com os pinos revestidos nas rampas de carga e alinhe com os furos na rampa (Figure 1 e Figure 3). Utilize apenas um conjunto de furos de montagem por suporte de bloqueio.

Monte sem apertar cada suporte de bloqueio na rampa com parafusos de cabea flangeada (5/16-18 x pol.) e porcas flangeadas (Figure 1 e Figure 3).

Elevao e bloqueio da rampa. Ajuste os suportes de bloqueio de forma a que engatem nos pinos e aperte os parafusos e porcas (Figure 1 e Figure 3).
Monte as novas barras das rodas mais compridas nos conjuntos de furos de montagem frontais e traseiros em cada lado do reboque, utilizando os suportes e fixadores previamente removidos (Figure 1 e Figure 2).
