46cm 轨道转换套件

Note: 保留所有卸除的组件和紧固件，除非另有说明。

Important: 如果您的机器安装了疏草刀，则必须为机器配备延长轴套件（零件号 136-7287），确保与拖车正确配合。

1. 解锁或放下拖车斜面。

2. 卸下将装载斜面固定至各个管组件后部的平头螺丝（ x 2 英寸）、隔片、垫圈及锁紧螺母（Figure 1）。

3. 卸下将锁定支架固定至斜面的凸缘头螺丝（5/16 x 英寸）和凸缘螺母（Figure 1）

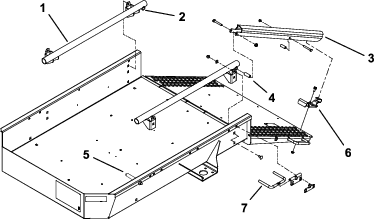

   Figure 1

   1. 管总成
   2. 十字管
   3. 装载斜面
   4. 隔片
   5. 拖车止动器
   6. 锁定支架
   7. 车轮杆

4. 卸下将拖车止动器固定到拖车两侧的平头螺丝和螺母（Figure 1）。

5. 卸下将管组件安装支架固定到拖车两侧的 4 个托架螺栓、扁平垫圈和锁紧螺母（Figure 1）。

6. 从拖车两侧拆下车轮杆和支架（Figure 1）。

7. 用 4 个加劲壁、4 个托架螺栓（3/8 x 2 英寸）、2 个隔片和 2 个锁紧螺母将各个管组件安装到拖车一侧（Figure 2）。调整管组件的位置，使小十字管位于后面。

   Important: 如果您的机器配备了疏草刀，请仅将隔片安装到拖车右侧；左管组件必须直接连接至拖车壁。

8. 使用之前卸下的平头螺丝和螺母，将拖车止动器和新隔片安装到管组件的前面。如 Figure 2 所示，固定各组件的位置。

   Note: 2006 年之前制造的管组件中没有钻出拖车止动器安装孔。按如下方式找到并钻出安装孔：

   • 从管组件前端起测量出 4.5cm。

   • 钻一个直径 10.4mm 的孔，从管顶部钻穿底部。确保孔位于管的中心位置。

9. 使用平头螺丝（3/6-16 x 2 英寸）、隔片、垫圈和锁紧螺母将装载斜面安装到各个管组件的后部（Figure 1）。

10. 将锁定支架放到斜面两侧，让它们与装载斜面的下面对齐，接合装载斜面的涂色销，使之与斜面的孔对齐（Figure 1 和Figure 3）。仅使用每个锁定支架的 1 组安装孔。



    Figure 2

    1. 加劲壁
    2. 车轮杆（较长）
    3. 隔片
    4. 管组件
    5. 管组件十字管
    6. 平头螺丝
    7. 拖车止动器
    8. 套件隔片
    9. 螺母

11. 使用凸缘头螺丝（5/16-18 x 英寸）和凸缘螺母将每个锁定支架松松地安装到斜面上（Figure 1 和Figure 3）。



    Figure 3

    1. 装载斜面
    2. 锁定支架
    3. 斜面

12. 提起并锁定斜面。调节锁定支架，使它们与涂色销接合，然后拧紧凸缘螺丝和螺母（Figure 1 和Figure 3）。

13. 使用之前拆下的支架和紧固件，将较长的新车轮杆安装到拖车两侧的前后安装孔组（Figure 1 和 Figure 2）。
