Lejehngselsst

1. Parker maskinen p en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nglen ud.

Figure 1

1. Fjern de 3flangebolte (5/16"x") og 3flangemtrikker (5/16") fra hjre holdegreb, og afmonter det hjre holdegreb (Figure 2).

   Note: Gem holdegrebet og fastgrelsesanordningerne.



   Figure 2

   1. Hjre holdegreb
   2. Flangebolt (5/16"x")
   3. Flangemtrik (5/16")

2. Fjern forreste flangebolt (5/16"x") og flangemtrik (5/16") fra venstre holdegreb, men afmonter ikke venstre holdegreb.

3. Fjern de 3skruer (nr.10x"), 2bolte med spndeskiver ("x") og 2Torx-skruer, der fastgr den eksisterende sdesttte (Figure 3).

   Note: Gem fastgrelsesanordningerne.



   Figure 3

   1. Skruer (nr.10x")
   2. Torx-hovedskruer
   3. Bolte med spndeskiver ("x")
   4. Eksisterende sdesttte

4. Afmonter den eksisterende sdesttte (Figure 3).

   Note: Kasser sdesttten.

1. Fjern de 4Torx-skruer fra sdeholdebeslagene og de 2flangehovedbolte og 2spndeskiver, der er tttest p hvert beslag (Figure 4).

   Note: Gem fastgrelsesanordningerne.



   Figure 4

   1. Spndeskive
   2. Flangehovedbolt
   3. Eksisterende sdeholdebeslag
   4. Torx-skrue
   5. Sdesokkel

2. Fjern de 2sdeholdebeslag fra sdesoklen (Figure 4).

   Note: Kasser sdeholdebeslagene.

1. Ml 22,1cm fra venstre mod hjre fra sdesokkelpanelets kant, og marker dette sted (Figure 5).

2. Ml 11,7mm fra sdesokkelpanelets verste kant (mod dig), og marker dette sted (Figure 5).

3. Ml 8,9cm fra det markerede sted, og marker dette sted (Figure 5).

4. Ml 11,7mm fra sdesokkelpanelets verste kant (mod dig), og marker dette sted (Figure 5).

5. Skr bningen til det frste lejehngselsbeslag.

6. Ml 40,8cm fra bningen, og marker dette sted (Figure 5).

7. Ml 11,7mm fra sdesokkelpanelets verste kant (mod dig), og marker dette sted (Figure 5).

8. Ml 8,25cm fra det markerede sted, og marker dette sted (Figure 5).

9. Ml 11,7mm fra sdesokkelpanelets verste kant (mod dig), og marker dette sted (Figure 5).

10. Skr bningen til det andet lejehngselsbeslag.

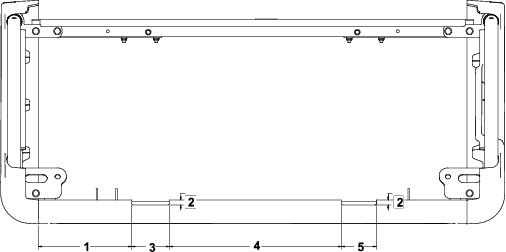

Figure 5

1. 22,1cm
2. 11,7 mm
3. 8,9 cm
4. 40,8cm
5. 8,25 cm

Dele, der skal bruges til dette trin:

1. Monter den nye sdesttte med de 3skruer (nr.10x"), 2bolte med spndeskiver ("x") og 2Torx-skruer, som du fjernede tidligere (Figure 6).



   Figure 6

   1. Skruer (nr.10x")
   2. Torx-hovedskruer
   3. Bolte med spndeskiver ("x")
   4. Ny sdesttte

2. Monter det hjre holdegreb, som du fjernede tidligere, med de 3flangebolte (5/16"x") og 3flangemtrikker (5/16"), du fjernede tidligere, som vist i Figure 7.

   Tilspnd de 3 flangemtrikker (5/16") til et moment p 23 til 26 Nm.



   Figure 7

   1. Hjre holdegreb
   2. Flangebolt (5/16"x")
   3. Flangemtrik (5/16")

3. Fastgr forsiden af venstre holdegreb med den flangehovedbolt (5/16"x") og flangemtrik (5/16"), som du fjernede tidligere.

   Tilspnd flangelsemtrikken (5/16") til et moment p 23 til 26Nm.

Dele, der skal bruges til dette trin:

Important: Om ndvendigt anvendes de medflgende 4 skruer (" x 1") kun til bnksdet.

1. Monter de 2lejehngselsbeslag p sdesoklen med de 4Torx-skruer, 2flangehovedbolte og 2spndeskiver, som du fjernede tidligere (Figure 8).



   Figure 8

   1. Spndeskive
   2. Flangehovedbolt
   3. Nyt lejehngselsbeslag
   4. Torx-skrue
   5. Sdesokkel

2. Tilspnd flangehovedboltene med et moment p 10 til 12Nm.

3. Tilspnd Torx-skruerne med et moment p 203 til 249Ncm.

Skub sdet p tapperne, og snk sdet (Figure 9).

Figure 9

1. Tapper
