Sitzscharniere

1. Stellen Sie die Maschine auf einer ebenen Flche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.

Figure 1

1. Entfernen Sie die drei Bundbolzen (5/16" x ") und die drei Bundmuttern (5/16") vom rechten Griffbgel und entfernen Sie diesen (Figure 2).

   Note: Bewahren Sie den Griffbgel und Befestigungen auf.



   Figure 2

   1. Rechter Griffbgel
   2. Bundbolzen (5/16"x")
   3. Bundmutter (5/16")

2. Entfernen Sie den vorderen Bundbolzen (5/16" x ") und die Bundmutter (5/16") vom linken Griffbgel, entfernen Sie diesen jedoch nicht.

3. Entfernen Sie die drei Schrauben (Nr. 10 x "), die beiden Bolzen mit Unterlegscheibensatz ( x ") und die beiden Torx-Schrauben mit denen die vorhandene Sitzsttze befestigt ist (Figure 3).

   Note: Bewahren Sie die Befestigungen auf.



   Figure 3

   1. Schrauben (Nr.10x1/2")
   2. Torx-Schraube
   3. Bolzen mit Unterlegscheibensatz ( x ")
   4. Vorhandene Sitzsttze

4. Entfernen Sie die vorhandene Sitzsttze (Figure 3).

   Note: Entsorgen Sie die vorhandene Sitzsttze.

1. Entfernen Sie die vier Torx-Schrauben von den Befestigungshalterungen des Sitzes und die beiden Bundkopfschrauben sowie die beiden Unterlegscheiben, die der Befestigungshalterung am nchsten liegen (Figure 4).

   Note: Bewahren Sie die Befestigungen auf.



   Figure 4

   1. Scheibe
   2. Bundkopfschraube
   3. Vorhandene Befestigungshalterung des Sitzes
   4. Sechskantschraube
   5. Sitzunterteilbaugruppe

2. Entfernen Sie die beiden Befestigungshalterungen von der Sitzunterteilbaugruppe (Figure 4).

   Note: Entsorgen Sie die Befestigungshalterungen des Sitzes.

1. Messen Sie 22,1cm von der Kante der Sitzunterteilplatte (von links nach rechts) und markieren Sie diese Stelle (Figure 5).

2. Messen Sie 11,7 mm von der oberen Kante der Sitzunterteilplatte (in Ihre Richtung) und markieren Sie diese Stelle (Figure 5).

3. Messen Sie 8,9cm von der markierten Stelle und markieren Sie diese Stelle (Figure 5).

4. Messen Sie 11,7 mm von der oberen Kante der Sitzunterteilplatte (in Ihre Richtung) und markieren Sie diese Stelle (Figure 5).

5. Schneiden Sie die ffnungen fr die erste Befestigungshalterung des Sitzes aus.

6. Messen Sie 40,8 cm von der ffnung und markieren Sie diese Stelle (Figure 5).

7. Messen Sie 11,7 mm von der oberen Kante der Sitzunterteilplatte (in Ihre Richtung) und markieren Sie diese Stelle (Figure 5).

8. Messen Sie 8,25 cm von der markierten Stelle und markieren Sie diese Stelle (Figure 5).

9. Messen Sie 11,7 mm von der oberen Kante der Sitzunterteilplatte (in Ihre Richtung) und markieren Sie diese Stelle (Figure 5).

10. Schneiden Sie die ffnungen fr die zweite Befestigungshalterung des Sitzes aus.

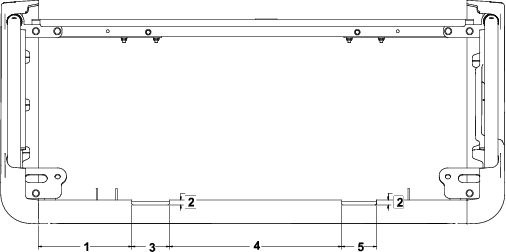

Figure 5

1. 22,1 cm
2. 11,7 mm
3. 8,9cm
4. 40,8cm
5. 8,25 cm

Für diesen Arbeitsschritt erforderliche Teile:

1. Montieren Sie die neue Sitzsttze mit den zuvor ausgebauten drei Schrauben (Nr. 10 x "), die beiden Bolzen mit Unterlegscheibensatz ( x ") und die beiden Torx-Schrauben (Figure 6).



   Figure 6

   1. Schrauben (Nr.10x")
   2. Torx-Schraube
   3. Bolzen mit Unterlegscheibensatz ( x ")
   4. Neue Sitzsttze

2. Montieren Sie den zuvor entfernten rechten Griffbgel mit den zuvor ausgebauten drei Bundbolzen (5/16" x ") und den drei Bundmuttern (5/16"), wie in Figure 7 abgebildet.

   Ziehen Sie die drei Sicherungsbundmuttern (5/16") mit 23-26 Nm an.



   Figure 7

   1. Rechter Handgriff
   2. Bundbolzen (5/16"x")
   3. Bundmutter (5/16")

3. Befestigen Sie die Vorderseite des zuvor entfernten rechten Griffbgels mit dem zuvor ausgebauten Bundbolzen (5/16" x ") und der Bundmutter (5/16").

   Ziehen Sie die Bundmutter (5/16") mit 23-26 Nm an.

Für diesen Arbeitsschritt erforderliche Teile:

Important: Verwenden Sie, falls erforderlich, die vier mitgelieferten Schrauben ("x 1") nur an einer Sitzbank.

1. Montieren Sie die beiden Befestigungshalterungen des Sitzes auf die Sitzunterteilbaugruppe mit den zuvor entfernten vier Torx-Schrauben, den beiden Bundkopfschrauben und Unterlegscheiben (Figure 8).



   Figure 8

   1. Scheibe
   2. Bundkopfschraube
   3. Neue Befestigungshalterung des Sitzes
   4. Sechskantschraube
   5. Sitzunterteilbaugruppe

2. Ziehen Sie die Bundkopfschrauben auf ein Drehmoment von 10-12N∙m an.

3. Ziehen Sie die Torx-Schrauben auf ein Drehmoment von 2,03-2,49N∙m an.

Schieben Sie den Sitz auf die Stifte und senken Sie den Stift ab (Figure 9).

Figure 9

1. Stifte
