Aparque la mquina en una superficie nivelada.
Accione el freno de estacionamiento.
Apague el motor y retire la llave.
Retire los 3 pernos con arandela prensada (5/16" x ") y las 3 tuercas con arandela prensada (5/16") del agarradero derecho y retire dicho agarradero (Figure 2).
Note: Guarde el agarradero y las fijaciones.
Retire el perno con arandela prensada delantero (5/16" x ") y la tuercas con arandela prensada (5/16") del agarradero izquierdo, pero no retire el agarradero izquierdo.
Retire los 3 tornillos (N10 x "), los 2 pernos con conjuntos de arandela (" x ") y los 2 tornillos torx que fijan el apoyo existente de los asientos (Figure 3).
Note: Guarde las fijaciones.
Retire el apoyo existente de los asientos (Figure 3).
Note: Deseche el apoyo de los asientos.
Retire los 4 tornillos torx de los soportes de retencin existentes de los asientos, los 2 pernos con arandela prensada y las 2 arandelas ms cercanas a cada soporte (Figure 4).
Note: Guarde las fijaciones.
Retire los 2 soportes de retencin de los asientos del conjunto de base de los asientos (Figure 4).
Note: Deseche los soportes de retencin de los asientos.
El uso indebido de un cuchillo multiusos puede causar lesiones personales.
Al realizar el corte, mantenga el cuerpo alejado del recorrido de la cuchilla.
Utilice una cuchilla afilada.

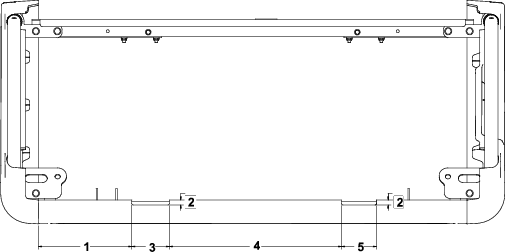

Midiendo de izquierda a derecha, mida 22,1cm desde el extremo del panel de la base de los asientos y marque este punto (Figure 5).
Mida 11,7mm desde el extremo superior del panel de la base de los asientos (hacia usted) y marque este punto (Figure 5).
Mida 8,9cm desde el punto marcado y marque a su vez ese punto (Figure 5).
Mida 11,7mm desde el extremo superior del panel de la base de los asientos (hacia usted) y marque este punto (Figure 5).
Corte la abertura para el primer soporte para las bisagras de los asientos.
Mida 40,8cm desde la abertura y marque ese punto (Figure 5).
Mida 11,7mm desde el extremo superior del panel de la base de los asientos (hacia usted) y marque este punto (Figure 5).
Mida 8,25cm desde el punto marcado y marque a su vez ese punto (Figure 5).
Mida 11,7mm desde el extremo superior del panel de la base de los asientos (hacia usted) y marque este punto (Figure 5).
Corte la abertura para el segundo soporte para las bisagras de los asientos.
Piezas necesarias en este paso:
| Apoyo de los asientos | 1 |
Instale el nuevo apoyo de los asientos con los 3 tornillos retirados anteriormente (N10, "), los 2 pernos con conjuntos de arandela (" x ") y los 2 tornillos torx (Figure 6).
Instale el agarradero derecho retirado anteriormente con los 3 pernos con arandela prensada retirados anteriormente (5/16" x ") y 3 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figure 7.
Apriete las 3 tuercas con arandela prensada (5/16") a 23 – 26N∙m.
Sujete la parte delantera del agarradero izquierdo con el perno con arandela prensada retirado anteriormente (5/16" x ") y una tuerca con arandela prensada (5/16").
Apriete la tuerca con arandela prensada a 23 – 26Nm.
Piezas necesarias en este paso:
| Soporte de bisagras de los asientos | 2 |
| Tornillo (" x 1") – asientos corridos solamente | 4 |
Important: Si es necesario, utilice los 4 tornillos suministrados (" x 1"), en asientos corridos solamente.
Instale los 2 soportes de bisagras de los asientos en el conjunto de base de los asientos con los 4 tornillos torx retirados anteriormente, 2 pernos con arandela prensada y 2 arandelas (Figure 8).
Apriete los pernos con arandela prensada a entre 10 y 12N∙m.
Apriete los tornillos torx a entre 203 y 249N∙m.
Deslice el conjunto de asientos sobre los pasadores y baje el conjunto de asientos (Figure 9).
