Istuinsaranasarja

1. Pyski kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

Figure 1

1. Irrota oikeanpuoleisesta kdensijasta kolme laippapulttia (5/163/4tuumaa) ja kolme laippamutteria (5/16tuumaa) ja irrota oikeanpuoleinen kdensija (Figure 2).

   Note: Silyt kdensija ja kiinnittimet.



   Figure 2

   1. Oikeanpuoleinen kdensija
   2. Laippapultti (5/16 3/4tuumaa)
   3. Laippamutteri (5/16tuumaa)

2. Irrota vasemmanpuoleisesta kdensijasta etummainen laippapultti (5/163/4tuumaa) ja laippamutteri (5/16tuumaa), mutta l irrota vasemmanpuoleista kdensijaa.

3. Irrota kolme ruuvia (#101/2tuumaa), kaksi pultti-aluslaattakokoonpanoa (1/41/2tuumaa) ja kaksi Torx-ruuvia, joilla vanha istuimen tuki on kiinnitetty (Figure 3).

   Note: Silyt kiinnittimet.



   Figure 3

   1. Ruuvit (#101/2tuumaa)
   2. Torx-ruuvit
   3. Pultti-aluslaattakokoonpanot (1/41/2tuumaa)
   4. Vanha istuimen tuki

4. Irrota vanha istuimen tuki (Figure 3).

   Note: Vanhaa istuimen tukea ei en tarvita.

1. Irrota istuimen kiinnikkeist nelj Torx-ruuvia ja kaksi kutakin kiinnikett lhimpn olevaa laippakantapulttia ja aluslaattaa (Figure 4).

   Note: Silyt kiinnittimet.



   Figure 4

   1. Aluslaatta
   2. Laippakantapultti
   3. Vanha istuimen kiinnike
   4. Torx-ruuvi
   5. Istuimen jalustakokoonpano

2. Irrota kaksi istuimen kiinnikett istuimen jalustakokoonpanosta (Figure 4).

   Note: Istuimen kiinnikkeit ei en tarvita.

1. Mittaa vasemmalta oikealle 22,1cm istuimen jalustan paneelin reunasta ja tee merkint thn kohtaan (Figure 5).

2. Mittaa 11,7mm istuimen jalustan paneelin ylreunasta (itsesi kohti) ja tee merkint thn kohtaan (Figure 5).

3. Mittaa 8,9cm merkityst kohdasta ja tee merkint thn kohtaan (Figure 5).

4. Mittaa 11,7mm istuimen jalustan paneelin ylreunasta (itsesi kohti) ja tee merkint thn kohtaan (Figure 5).

5. Leikkaa aukko ensimmiselle istuinsaranan kiinnikkeelle.

6. Mittaa 40,8cm merkityst aukosta ja tee merkint thn kohtaan (Figure 5).

7. Mittaa 11,7mm istuimen jalustan paneelin ylreunasta (itsesi kohti) ja tee merkint thn kohtaan (Figure 5).

8. Mittaa 8,25cm merkityst kohdasta ja tee merkint thn kohtaan (Figure 5).

9. Mittaa 11,7mm istuimen jalustan paneelin ylreunasta (itsesi kohti) ja tee merkint thn kohtaan (Figure 5).

10. Leikkaa aukko toiselle istuinsaranan kiinnikkeelle.

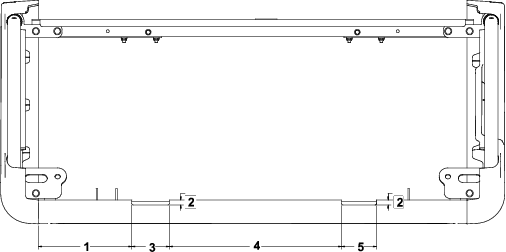

Figure 5

1. 22,1cm
2. 11,7mm
3. 8,9cm
4. 40,8cm
5. 8,25cm

Vaiheeseen tarvittavat osat:

1. Asenna uusi istuimen tuki aikaisemmin irrotetulla kolmella ruuvilla (#101/2tuumaa), kahdella pultti-aluslaattakokoonpanolla (1/41/2tuumaa) ja kahdella Torx-ruuvilla (Figure 6).



   Figure 6

   1. Ruuvit (#101/2tuumaa)
   2. Torx-ruuvit
   3. Pultti-aluslaattakokoonpanot (1/41/2tuumaa)
   4. Uusi istuimen tuki

2. Asenna aiemmin irrotettu oikeanpuoleinen kdensija aikaisemmin irrotetulla kolmella laippapultilla (5/163/4tuumaa) ja kolmella laippamutterilla (5/16tuumaa) kuvan mukaisesti (Figure 7).

   Kirist kolme laippamutteria (5/16tuumaa) momenttiin 23–26Nm.



   Figure 7

   1. Oikeanpuoleinen kdensija
   2. Laippapultti (5/16 3/4tuumaa)
   3. Laippamutteri (5/16tuumaa)

3. Kiinnit vasemmanpuoleisen kdensijan etuosa aikaisemmin irrotetulla laippapultilla (5/163/4tuumaa) ja laippamutterilla (5/16tuumaa).

   Kirist laippamutteri (5/16tuumaa) momenttiin 23–26Nm.

Vaiheeseen tarvittavat osat:

Important: Kyt tarvittaessa nelj mukana toimitettua ruuvia (1/41tuumaa) vain penkki-istuimiin.

1. Asenna kaksi istuinsaranan kiinnikett istuimen jalustakokoonpanoon aikaisemmin irrotetulla neljll Torx-ruuvilla, kahdella laippakantapultilla ja kahdella aluslaatalla (Figure 8).



   Figure 8

   1. Aluslaatta
   2. Laippakantapultti
   3. Uusi istuinsaranan kiinnike
   4. Torx-ruuvi
   5. Istuimen jalustakokoonpano

2. Kirist laippakantapultit momenttiin 10–12Nm.

3. Kirist Torx-ruuvit momenttiin 203–249Ncm.

Liu’uta istuinkokoonpano tappeihin ja laske se (Figure 9).

Figure 9

1. Tapit
