Kit charnires de sige

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la cl de contact.

Figure 1

1. Retirez les 3 boulons embase (5/16"x") et les 3 crous embase (5/16") de la poigne de maintien droite, puis dposez la poigne de maintien (Figure 2).

   Note: Conservez la poigne de maintien et les fixations.



   Figure 2

   1. Poigne de maintien droite
   2. Boulon embase (5/16"x")
   3. crou embase (5/16")

2. Retirez le boulon embase avant (5/16"x") et l'crou embase (5/16") de la poigne de maintien gauche, puis dposez la poigne de maintien.

3. Retirez les 3 vis (n°10x"), les 2 boulons avec rondelle ("x") et les 2 vis Torx qui fixent le support de sige existant (Figure 3).

   Note: Conservez les fixations.



   Figure 3

   1. Vis (n°10x")
   2. Vis Torx
   3. Boulons avec rondelle ("x")
   4. Support de sige existant

4. Dposez le support de sige existant (Figure 3).

   Note: Mettez le support de sige au rebut.

1. Retirez les 4 vis Torx des supports de fixation du sige, et les 2 boulons embase et les 2 rondelles les plus proches de chaque support (Figure 4).

   Note: Conservez les fixations.



   Figure 4

   1. Rondelle
   2. Boulon embase
   3. Support de fixation de sige existant
   4. Vis Torx
   5. Base du sige

2. Retirez les 2 supports de fixation de la base du sige (Figure 4).

   Note: Mettez les supports de fixation du sige au rebut.

1. Mesurez 22,1cm de gauche droite partir du bord du panneau de base du sige, et faites un repre cet emplacement (Figure 5).

2. Mesurez 11,7 mm partir du bord suprieur du panneau de base du sige (vers vous), et faites un repre cet emplacement (Figure 5).

3. Mesurez 8,9cm partir du repre, et faites un repre cet emplacement (Figure 5).

4. Mesurez 11,7 mm partir du bord suprieur du panneau de base du sige (vers vous), et faites un repre cet emplacement (Figure 5).

5. Dcoupez l'ouverture pour le premier support de charnire du sige.

6. Mesurez 40,8 cm partir de l'ouverture, et faites un repre cet emplacement (Figure 5).

7. Mesurez 11,7 mm partir du bord suprieur du panneau de base du sige (vers vous), et faites un repre cet emplacement (Figure 5).

8. Mesurez 8,25 cm partir du repre, et faites un repre cet emplacement (Figure 5).

9. Mesurez 11,7 mm partir du bord suprieur du panneau de base du sige (vers vous), et faites un repre cet emplacement (Figure 5).

10. Dcoupez l'ouverture pour le second support de charnire du sige.

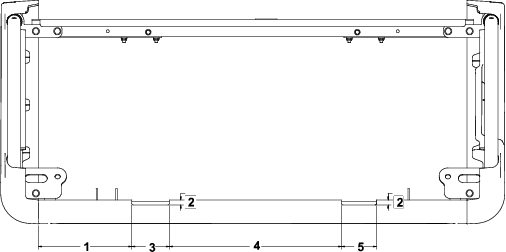

Figure 5

1. 22,1cm
2. 11,7mm
3. 8,9cm
4. 40,8 cm
5. 8,25cm

Pièces nécessaires pour cette opération:

1. Montez le nouveau support de sige l'aide des 3 vis (n°10x"), des 2 boulons avec rondelle ("x") et des 2 vis Torx (Figure 6).



   Figure 6

   1. Vis (n°10x")
   2. Vis Torx
   3. Boulons avec rondelle ("x")
   4. Nouvelle plaque-support de sige

2. Reposez la poigne de maintien droite l'aide des 3 boulons embase (5/16"x") et des 3 crous embase (5/16") que vous avez retirs prcdemment, comme montr la Figure 7.

   Serrez les crous embase (5/16") un couple de 23 26Nm.



   Figure 7

   1. Poigne de maintien droite
   2. Boulon embase (5/16"x")
   3. crou embase (5/16")

3. Reposez la poigne de maintien gauche l'aide du boulon embase (5/16"x") et de l'crou embase (5/16") que vous avez retirs prcdemment.

   Serrez l'crou embase (5/16") un couple de 23 26Nm.

Pièces nécessaires pour cette opération:

Important: Au besoin, utilisez les vis ("x1") fournies sur une banquette seulement.

1. Fixez les 2 supports de charnire de sige sur la base du sige l'aide des 4 vis Torx, des 2 boulons embase et des 2 rondelles que vous avez retirs prcdemment (Figure 8).



   Figure 8

   1. Rondelle
   2. Boulon embase
   3. Nouveau support de charnire de sige
   4. Vis Torx
   5. Base du sige

2. Serrez les boulons embase un couple de 10 12Nm.

3. Serrez les vis Torx un couple de 2,03 2,49Nm.

Faites coulisser l'ensemble siges sur les goupilles, et abaissez-le (Figure 9).

Figure 9

1. Goupilles
