Preparazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Spegnete il motore e togliete la chiave.

g038447
Close section

Rimozione del supporto del sedile preesistente

  1. Rimuovete i 3 bulloni flangiati (5/16 x ") e i 3 dadi flangiati (5/16") dalla maniglia destra e rimuovete la maniglia destra (Figure 2).

    Note: Conservate la maniglia e i dispositivi di fissaggio.

    g036761
  2. Rimuovete il bullone flangiato anteriore (5/16 x ") e il dado flangiato (5/16") dalla maniglia sinistra, ma non rimuovete la maniglia sinistra.

  3. Rimuovete le 3 viti (n. 10 x "), i 2 gruppi bullone con rondella ( x ") e le 2 viti a testa Torx che fissano il supporto del sedile preesistente (Figure 3).

    Note: Conservate i dispositivi di fissaggio.

    g195545
  4. Rimuovete il supporto del sedile preesistente (Figure 3).

    Note: Eliminate il supporto del sedile.

Close section

Rimozione delle staffe di fissaggio del sedile preesistenti

  1. Rimuovete le 4 viti a testa Torx dalle staffe di fissaggio del sedile e i 2 bulloni a testa flangiata e le 2 rondelle pi vicini a ciascuna staffa (Figure 4).

    Note: Conservate i dispositivi di fissaggio.

    g195544
  2. Rimuovete le 2 staffe di fissaggio del sedile dal gruppo della base del sedile (Figure 4).

    Note: Eliminate le staffe di fissaggio del sedile.

Close section

Taglio delle aperture per le staffe della cerniera del sedile

Attenzione

L'uso improprio di un coltellino multiuso pu causare lesioni personali.

  • Durante il taglio, tenete il corpo a distanza dal percorso della lama.

  • Utilizzate una lama affilata.

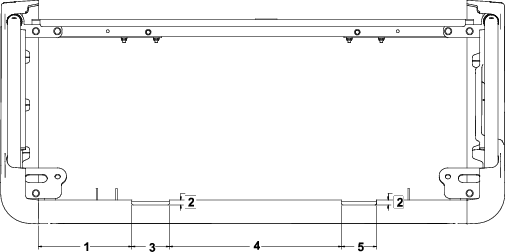

  1. Procedendo da sinistra a destra, misurate 22,1cm dal bordo del pannello della base del sedile e contrassegnate questo punto (Figure 5).

  2. Misurate 11,7mm dal bordo superiore del pannello della base del sedile (verso di voi) e contrassegnate questo punto (Figure 5).

  3. Misurate 8,9cm dal punto contrassegnato e segnate anche questo punto (Figure 5).

  4. Misurate 11,7mm dal bordo superiore del pannello della base del sedile (verso di voi) e contrassegnate questo punto (Figure 5).

  5. Tagliate l'apertura per la prima staffa della cerniera del sedile.

  6. Misurate 40,8cm dall'apertura e contrassegnate questo punto (Figure 5).

  7. Misurate 11,7mm dal bordo superiore del pannello della base del sedile (verso di voi) e contrassegnate questo punto (Figure 5).

  8. Misurate 8,25cm dal punto contrassegnato e segnate anche questo punto (Figure 5).

  9. Misurate 11,7mm dal bordo superiore del pannello della base del sedile (verso di voi) e contrassegnate questo punto (Figure 5).

  10. Tagliate l'apertura per la seconda staffa della cerniera del sedile.

g195596
Close section

Montaggio del nuovo supporto del sedile

Parti necessarie per questa operazione:

Supporto del sedile1
  1. Montate il nuovo supporto del sedile utilizzando le 3 viti (n. 10 x "), i 2 gruppi bullone con rondella ( x ") e le 2 viti a testa Torx che avete rimosso in precedenza (Figure 6).

    g195742
  2. Montate la maniglia destra rimossa in precedenza utilizzando i 3 bulloni (5/16 x ") e i 3 dadi flangiati (5/16") che avevate rimosso prima, come illustrato nella Figure 7.

    Serrate i 3 dadi flangiati (5/16") applicando una coppia compresa tra 23 e 26N∙m.

    g036761
  3. Fissate la parte inferiore della maniglia sinistra utilizzando il bullone flangiato (5/16 x ") e il dado flangiato (5/16") rimossi in precedenza.

    Serrate il dado flangiato (5/16") applicando una coppia compresa tra 23 e 26N m.

Close section

Montaggio delle staffe della cerniera del sedile

Parti necessarie per questa operazione:

Staffa della cerniera del sedile2
Vite (" x 1") - solo per sedili a panchetta4

Important: Se necessario, utilizzare le 4 viti fornite (" x 1") solo su un sedile a panchetta.

  1. Montate le 2 staffe della cerniera del sedile sul gruppo della base del sedile utilizzando le 4 viti a testa Torx, i 2 bulloni a testa flangiata e le 2 rondelle che avete rimosso in precedenza (Figure 8).

    g195649
  2. Serrate i bulloni a testa flangiata tra 10 e 12 N∙m (90 - 110 in-lb).

  3. Serrate le viti a testa Torx a 203 - 249N∙cm.

Close section

Montaggio del gruppo sedile

Fate scorrere il gruppo sedile sui perni e abbassatelo (Figure 9).

g190186
Close section
