Scharnierset voor zitting

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Zet de motor af en haal het sleuteltje uit het contact.

Figure 1

1. Verwijder de 3 flensbouten (5/16"x") en 3 flensmoeren (5/16") uit de rechterhandgreep en verwijder de rechterhandgreep (Figure 2).

   Note: Bewaar de handgreep en het bevestigingsmateriaal.



   Figure 2

   1. Rechterhandgreep
   2. Flensbout (5/16"x")
   3. Flensmoer (5/16")

2. Verwijder de voorste flensbout (5/16"x") en flensmoer (5/16") van de linkerhandgreep, maar verwijder de linkerhandgreep niet.

3. Verwijder de 3 schroeven (nr.10x"), 2 bouten met ring ("x"), en 2 torxschroeven waarmee de oude zittingsteun bevestigd is (Figure 3).

   Note: Bewaar de bevestigingen.



   Figure 3

   1. Schroeven (nr.10x")
   2. Torxschroeven
   3. Bout met ring ("x")
   4. Oude zittingsteun

4. Verwijder de oude zittingsteun (Figure 3).

   Note: Gooi de zittingsteun weg.

1. Verwijder de 4 torxschroeven van de bevestigingsbeugels van de zitting, en de 2 flenskopbouten en 2 ringen die het dichtst bij de beugels zitten (Figure 4).

   Note: Bewaar de bevestigingsmiddelen.



   Figure 4

   1. Ring
   2. Flenskopbout
   3. Oude bevestigingsbeugel van de zitting
   4. Torxschroef
   5. Voet van zitting

2. Verwijder de 2 bevestigingsbeugels voor de zitting van de voet van de zitting (Figure 4).

   Note: Gooi de bevestigingsbeugels van de zitting weg.

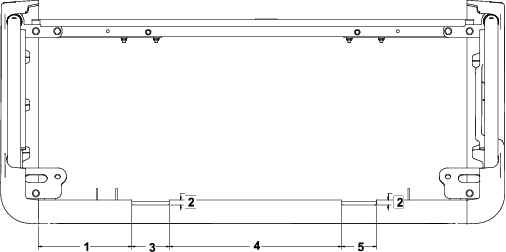

1. Meet van links naar rechts 22,1cm vanaf de rand van het paneel van de zittingvoet, en breng hier een markering aan (Figure 5).

2. Meet 11,7mm vanaf de bovenrand van het paneel van de zittingvoet (naar u toe), en breng hier een markering aan (Figure 5).

3. Meet 8,9cm vanaf de markering, en breng hier nog een markering aan (Figure 5).

4. Meet 11,7mm vanaf de bovenrand van het paneel van de zittingvoet (naar u toe), en breng hier een markering aan (Figure 5).

5. Maak de opening voor de eerste scharnierbeugel voor de zitting.

6. Meet 40,8cm vanaf de opening, en breng hier een markering aan (Figure 5).

7. Meet 11,7mm vanaf de bovenrand van het paneel van de zittingvoet (naar u toe), en breng hier een markering aan (Figure 5).

8. Meet 8,25cm vanaf de markering, en breng hier nog een markering aan (Figure 5).

9. Meet 11,7mm vanaf de bovenrand van het paneel van de zittingvoet (naar u toe), en breng hier een markering aan (Figure 5).

10. Maak de opening voor de tweede scharnierbeugel van de zitting.

Figure 5

1. 22,1cm
2. 11,7mm
3. 8,9cm
4. 40,8cm
5. 8,25cm

Benodigde onderdelen voor deze stap:

1. Monteer de nieuwe zittingsteun met de 3 schroeven (nr.10x"), 2 bouten met ring ("x"), en 2 torxschroeven die u eerder verwijderd hebt (Figure 6).



   Figure 6

   1. Schroeven (nr.10x")
   2. Torxschroeven
   3. Bout met ring ("x")
   4. Nieuwe steunplaat

2. Monteer de rechterhandgreep die u eerder verwijderd hebt met de 3 flensbouten (5/16"x") en 3 flensmoeren (5/16") die u eerder verwijderd hebt; zie Figure 7.

   Draai de 3 flensmoeren (5/16") aan met 23 tot 26Nm.



   Figure 7

   1. Rechterhandgreep
   2. Flensbout (5/16"x")
   3. Flensmoer (5/16")

3. Bevestig de voorzijde van de linkerhandgreep met de flensbout ((5/16"x") en flensmoer (5/16") die u eerder verwijderd hebt.

   Draai de flensmoer (5/16") aan met 23 tot 26Nm.

Benodigde onderdelen voor deze stap:

Important: Indien nodig: gebruik de meegeleverde 4 schroeven ("x1"), maar alleen voor een bank.

1. Monteer de 2 scharnierbeugels van de zitting op de voet van de zitting; gebruik hierbij de 4 torxschroeven, 2 flenskopbouten en 2 ringen die u eerder verwijderd hebt (Figure 8).



   Figure 8

   1. Ring
   2. Flenskopbout
   3. Nieuwe scharnierbeugel van zitting
   4. Torxschroef
   5. Voet van zitting

2. Draai de flenskopbouten vast met een torsie van 10 tot 12Nm.

3. Draai de torxschroeven vast met een torsie van 203 tot 249Ncm.

Schuif de zitting opzij op de pennen en laat de zitting zakken (Figure 9).

Figure 9

1. Pennen
