Setehengselsett

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Sl av motoren og ta ut nkkelen.

Figure 1

1. Fjern de tre flensboltene (5/16x 3/4tomme) og tre flensmutterne (5/16tomme) fra hyre hndtak, og fjern hyre hndtak (Figure 2).

   Note: Behold hndtaket og festene.



   Figure 2

   1. Hyre hndtak
   2. Flensbolt (5/16x 3/4tomme)
   3. Flensmutter (5/16tomme)

2. Fjern fremre flensbolt (5/16x 3/4tomme) og flensmutter (5/16tomme) fra venstre hndtak, men ikke fjern venstre hndtak.

3. Fjern de tre skruene (nr.10x 1/2tomme), to boltene med skiveenheter (1/4x 1/2tomme) og to torxskruene som fester den eksisterende setesttten (Figure 3).

   Note: Ta vare p festene.



   Figure 3

   1. Skruer (nr.10x 1/2tomme)
   2. Torxskrue
   3. Bolt med skiveenheter (1/4x 1/2tomme)
   4. Eksisterende setesttte

4. Fjern den eksisterende setesttten (Figure 3).

   Note: Kast setesttten.

1. Fjern de fire torxskruene fra seteholderbrakettene og de to flenshodeboltene og to skivene nrmest hver brakett (Figure 4).

   Note: Ta vare p festene.



   Figure 4

   1. Skive
   2. Flenshodebolt
   3. Eksisterende seteholderbrakett
   4. Torxskrue
   5. Setebaseenhet

2. Fjern de to seteholderbrakettene fra setebaseenheten (Figure 4).

   Note: Kast seteholderbrakettene.

1. Ml 22,1cm fra venstre til hyre fra kanten av setebasepanelet, og merk dette stedet (Figure 5).

2. Ml 11,7mm fra toppen av setebasepanelet (mot deg), og merk dette stedet (Figure 5).

3. Ml 8,9cm fra merket, og merk dette stedet (Figure 5).

4. Ml 11,7mm fra toppen av setebasepanelet (mot deg), og merk dette stedet (Figure 5).

5. Skjr ut pningen for den frste setehengselbraketten.

6. Ml 40,8cm fra pningen, og merk dette stedet (Figure 5).

7. Ml 11,7mm fra toppen av setebasepanelet (mot deg), og merk dette stedet (Figure 5).

8. Ml 8,25cm fra merket, og merk dette stedet (Figure 5).

9. Ml 11,7mm fra toppen av setebasepanelet (mot deg), og merk dette stedet (Figure 5).

10. Skjr ut pningen for den andre setehengselbraketten.

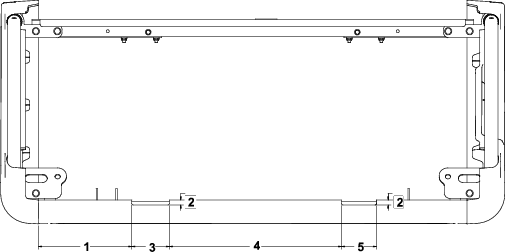

Figure 5

1. 22,1cm
2. 11,7mm
3. 8,9cm
4. 40,8cm
5. 8,25cm

Deler som er nødvendige for dette trinnet:

1. Monter den nye setesttten med de tre skruene (nr.10x 1/2tomme), to boltene med skiveenheter (1/4x 1/2tomme) og to torxskruene du fjernet tidligere (Figure 6).



   Figure 6

   1. Skruer (nr.10x 1/2tomme)
   2. Torxskrue
   3. Bolt med skiveenheter (1/4x 1/2tomme)
   4. Ny setesttte

2. Monter det hyre hndtaket du fjernet tidligere ved bruke de tre flensboltene (5/16x 3/4tomme) og tre flensmutterne (5/16tomme) du fjernet tidligere, som vist i Figure 7.

   Stram de tre flensmutterne (5/16tomme) med et moment p 23–26Nm.



   Figure 7

   1. Hyre hndtak
   2. Flensbolt (5/16x 3/4tomme)
   3. Flensmutter (5/16tomme)

3. Fest fronten av venstre hndtak ved bruke flensbolten (5/16x 3/4tomme) og flensmutteren (5/16tomme) du fjernet tidligere.

   Stram flensmutteren (5/16tomme) med et moment p 23–26Nm.

Deler som er nødvendige for dette trinnet:

Important: Hvis ndvendig, bruk de medflgende fire skruene (1/4x 1tomme) kun p et benkesete.

1. Monter de to setehengselbrakettene til setebaseenheten ved bruke de fire torxskruene, to flenshodeboltene og to skivene du fjernet tidligere (Figure 8).



   Figure 8

   1. Skive
   2. Flenshodebolt
   3. Ny setehengselbrakett
   4. Torxskrue
   5. Setebaseenhet

2. Trekk til flenshodeboltene med et moment p 10–12Nm.

3. Trekk til torxskruene med et moment p 203–249Ncm.

Skyv seteenheten inn p stiftene, og senk seteenheten (Figure 9).

Figure 9

1. Pinner
