Kit de dobradia do banco

1. Estacione a mquina numa superfcie nivelada.

2. Engate o travo de estacionamento.

3. Desligue o motor do e retire a chave da ignio.

Figure 1

1. Retire os 3 parafusos flangeados (5/16 x pol.) e as 3 porcas flangeadas (5/16 pol.) do apoio para a mo direito e retire o apoio direito (Figure 2).

   Note: Guarde o apoio para a mo e fixadores.



   Figure 2

   1. Apoio para a mo direito
   2. Parafuso flangeado (5/16x pol.)
   3. Porca flangeada (5/16 pol.)

2. Retire o parafuso flangeado frontal (5/16 x pol.) e porca flangeada (5/16 pol.) do apoio para a mo esquerdo, mas no retire o apoio esquerdo.

3. Retire os 3 parafusos (n. 10 x pol.), 2 conjuntos de parafusos com anilha ( x pol.) e 2 parafusos de cabea torx que prendem o suporte existente do banco (Figure 3).

   Note: Guarde todos os fixadores.



   Figure 3

   1. Parafusos (n.10x pol.)
   2. Parafusos com cabea torx
   3. Conjuntos de parafuso com anilha (x pol.)
   4. Suporte do banco existente

4. Remova o suporte do banco existente (Figure 3).

   Note: Elimine o suporte do banco.

1. Retire os 4 parafusos de cabea torx dos suportes do retentor do banco e os 2 parafusos de cabea flangeada e 2 anilhas mais prximos de cada suporte (Figure 4).

   Note: Guarde todos os fixadores.



   Figure 4

   1. Anilha
   2. Perno com cabea de flange
   3. Suporte existente do retentor do banco
   4. Parafuso de cabea torx
   5. Conjunto da base do banco

2. Retire os 2 suportes do retentor do banco do conjunto da base do banco (Figure 4).

   Note: Elimine os suportes do retentor do banco.

1. Medindo da esquerda para a direita, mea 22,1cm da extremidade do painel da base do banco e marque este local (Figure 5).

2. Mea 11,7mm da extremidade superior do painel da base do banco (na sua direo) e marque este local (Figure 5).

3. Mea 8,9cm a partir do local marcado e marque este local (Figure 5).

4. Mea 11,7mm da extremidade superior do painel da base do banco (na sua direo) e marque este local (Figure 5).

5. Corte a abertura para o primeiro suporte da dobradia do banco.

6. Mea 40,8 cm a partir da abertura e marque este local (Figure 5).

7. Mea 11,7mm da extremidade superior do painel da base do banco (na sua direo) e marque este local (Figure 5).

8. Mea 8,25 cm a partir do local marcado e marque este local (Figure 5).

9. Mea 11,7mm da extremidade superior do painel da base do banco (na sua direo) e marque este local (Figure 5).

10. Corte a abertura para o segundo suporte da dobradia do banco.

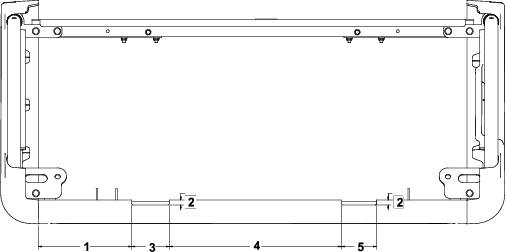

Figure 5

1. 22,1 cm
2. 11,7 mm
3. 8,9 cm
4. 40,8 cm
5. 8,25 cm

Peças necessárias para este passo:

1. Instale o novo suporte do banco utilizando os 3 parafusos previamente removidos (n. 10 x pol.), dois conjuntos de parafusos com anilha ( x pol.) e 2 parafusos de cabea torx (Figure 6).



   Figure 6

   1. Parafusos (n.10x pol.)
   2. Parafusos com cabea torx
   3. Conjuntos de parafuso com anilha (x pol.)
   4. Novo suporte do banco

2. Instale o apoio para a mo direito previamente removido utilizando os 3 parafusos flangeados previamente removidos (5/16 x pol.) e 3 porcas flangeadas (5/16pol.), como se mostra na Figure 7.

   Aperte as trs porcas flangeadas (5/16 pol.) com 23 a 26 N∙m.



   Figure 7

   1. Apoio para a mo direito
   2. Parafuso flangeado (5/16x pol.)
   3. Porca flangeada (5/16 pol.)

3. Prenda a frente do apoio para a mo esquerdo utilizando o parafuso flangeado previamente removido (5/16 x pol.) e porca flangeada (5/16pol.).

   Aperte a porca flangeada (5/16 pol.) com 23 a 26 N∙m.

Peças necessárias para este passo:

Important: Se necessrio, utilize os 4 parafusos fornecidos ( x 1 pol.) apenas num banco direito.

1. Instale os 2 suportes da dobradia do banco no conjunto da base do banco utilizando os 4 parafusos de cabea torx previamente removidos, 2 parafusos de cabea flangeada e 2 anilhas (Figure 8).



   Figure 8

   1. Anilha
   2. Perno com cabea flangeada
   3. Novo suporte da dobradia do banco
   4. Parafuso de cabea torx
   5. Conjunto da base do banco

2. Aperte os parafusos de cabea flangeada com 10 a 12Nm.

3. Aperte os parafusos de cabea torx com 203 a 249Ncm.

Deslize o conjunto do banco para os pinos e baixe o conjunto (Figure 9).

Figure 9

1. Pinos
