Sats med stesgngjrn

1. Parkera maskinen p en plan yta.

2. Lgg i parkeringsbromsen.

3. Stng av motorn och tag ut nyckeln.

Figure 1

1. Lossa de tre flnsskruvarna (5/16x 3/4tum) och tre flnsmuttrarna (5/16tum) frn det hgra handtaget och ta bort handtaget (Figure 2).

   Note: Spara handtaget och fstelementen.



   Figure 2

   1. Hger handtag
   2. Flnsskruv (5/16x 3/4tum)
   3. Flnsmutter (5/16tum)

2. Ta bort den frmre flnsskruven (5/16x 3/4tum) och flnsmuttern (5/16tum) frn det vnstra handtaget, men ta inte bort handtaget.

3. Ta bort de tre skruvar (nr10x 1/2tum), tv skruv- och brickmonteringar (1/4x 1/2tum) och tv torxskruvar som anvnds fr att fsta det befintliga stesstdet (Figure 3).

   Note: Spara fstelementen.



   Figure 3

   1. Skruvar (nr10x 1/2tum)
   2. Torxskruvar
   3. Skruv- och brickmonteringar (1/4x 1/2tum)
   4. Befintligt stesstd

4. Ta bort det befintliga stesstdet (Figure 3).

   Note: Kassera stesstdet.

1. Ta bort steshllarfstenas fyra torxskruvar och de tv flnsskruvarna och tv brickorna nrmast respektive fste (Figure 4).

   Note: Spara fstelementen.



   Figure 4

   1. Bricka
   2. Flnsskruv
   3. Befintligt steshllarfste
   4. Torxskruv
   5. Stessockelmontering

2. Ta bort de tv steshllarfstena frn stessockelmonteringen (Figure 4).

   Note: Kassera steshllarfstena.

1. Mt frn vnster till hger. Mt 22,1cm frn kanten p stessockelns panel och gr en markering (Figure 5).

2. Mt 11,7mm frn den vre kanten p stessockelns panel (mot dig) och gr en markering (Figure 5).

3. Mt 8,9cm frn den markerade punkten och gr en markering (Figure 5).

4. Mt 11,7mm frn den vre kanten p stessockelns panel (mot dig) och gr en markering (Figure 5).

5. Gr ett hl fr stets frsta gngjrnsfste.

6. Mt 40,8cm frn hlet och gr en markering (Figure 5).

7. Mt 11,7mm frn den vre kanten p stessockelns panel (mot dig) och gr en markering (Figure 5).

8. Mt 8,25cm frn den markerade punkten och gr en markering (Figure 5).

9. Mt 11,7mm frn den vre kanten p stessockelns panel (mot dig) och gr en markering (Figure 5).

10. Gr ett hl fr stets andra gngjrnsfste.

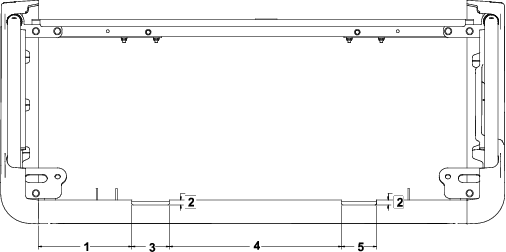

Figure 5

1. 22,1cm
2. 11,7mm
3. 8,9cm
4. 40,8cm
5. 8,25cm

Delar som behövs till detta steg:

1. Montera det nya stesstdet med de tre skruvar (nr10x 1/2tum), tv skruv- och brickmonteringar (1/4x 1/2tum) och tv torxskruvar som du tog bort tidigare (Figure 6).



   Figure 6

   1. Skruvar (nr10x 1/2tum)
   2. Torxskruvar
   3. Skruv- och brickmonteringar (1/4x 1/2tum)
   4. Nytt stesstd

2. Montera hger handtag som du tog bort tidigare med de tre flnsskruvar (5/16x 3/4tum) och tre flnsmuttrar (5/16tum) som togs bort tidigare enligt Figure 7.

   Dra t de tre flnsmuttrarna (5/16tum) till 23–26Nm.



   Figure 7

   1. Hger handtag
   2. Flnsskruv (5/16x 3/4tum)
   3. Flnsmutter (5/16tum)

3. Fst frmre delen av det vnstra handtaget med flnsskruven (5/16x 3/4tum) och flnsmuttern (5/16tum) som du tog bort tidigare.

   Dra t flnsmuttern (5/16tum) till 23–26Nm.

Delar som behövs till detta steg:

Important: Anvnd vid behov de medfljande fyra skruvarna (1/4x 1tum) – endast fr bnkste.

1. Montera stets tv gngjrnsfsten p stessockeln med de fyra torxskruvar, tv flnsskruvar och tv brickor som du tog bort tidigare (Figure 8).



   Figure 8

   1. Bricka
   2. Flnsskruv
   3. Nytt stesgngjrnsfste
   4. Torxskruv
   5. Stessockelmontering

2. Dra t flnsskruvarna till 10–12Nm.

3. Dra t torxskruvarna till 203–249Ncm.

Skjut p stet p tapparna och snk ned det (Figure 9).

Figure 9

1. Tappar
