座椅铰链套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

Figure 1

1. 从右扶手上拧下 3 个凸缘螺栓（5/16 x 3/4 英寸）和 3 个凸缘螺母（5/16 英寸），然后卸下右扶手（Figure 2）。

   Note: 保留扶手和紧固件。



   Figure 2

   1. 右扶手
   2. 凸缘螺栓（5/16 x 3/4 英寸)
   3. 凸缘螺母（5/16 英寸）

2. 从左扶手上拧下前凸缘螺栓（5/16 x 3/4 英寸）和凸缘螺母（5/16 英寸），但不要卸下左扶手。

3. 拧下固定现有座椅支架的 3 个螺丝（#10 x 1/2 英寸）、2 个带垫圈组件的螺栓（1/4 x 1/2 英寸）和 2 个梅花头螺丝（Figure 3）。

   Note: 保留紧固件。



   Figure 3

   1. 螺丝（10 x 1/2英寸）
   2. 梅花头螺丝
   3. 带垫圈组件的螺栓 （1/4 x 1/2 英寸）
   4. 现有座椅支架

4. 卸掉现有座椅支架（Figure 3）。

   Note: 丢弃座椅支架。

1. 从座椅固定支架上拧下 4 个梅花头螺丝，以及最靠近每个支架处的 2 个凸缘头螺栓和 2 个垫圈（Figure 4）。

   Note: 保留紧固件。



   Figure 4

   1. 垫圈
   2. 凸缘头螺栓
   3. 现有座椅固定支架
   4. 梅花头螺丝
   5. 座椅底座组件

2. 从座椅底座组件卸下 2 个座椅固定支架（Figure 4）。

   Note: 丢弃座椅固定支架。

1. 从左向右测量，从座椅底座面板边缘起测量出 22.1cm，并标记此位置（Figure 5）。

2. 从座椅底座面板的顶部边缘起测量出 11.7mm（朝向您），并标记此位置（Figure 5）。

3. 从该标记位置测量出 8.9cm，并标记此位置（Figure 5）。

4. 从座椅底座面板的顶部边缘起测量出 11.7mm（朝向您），并标记此位置（Figure 5）。

5. 切割第一个座椅铰链支架的开口。

6. 从该开口位置测量出 40.8cm，并标记此位置（Figure 5）。

7. 从座椅底座面板的顶部边缘起测量出 11.7mm（朝向您），并标记此位置（Figure 5）。

8. 从该标记位置测量出 8.25cm，并标记此位置（Figure 5）。

9. 从座椅底座面板的顶部边缘起测量出 11.7mm（朝向您），并标记此位置（Figure 5）。

10. 切割第二个座椅铰链支架的开口。

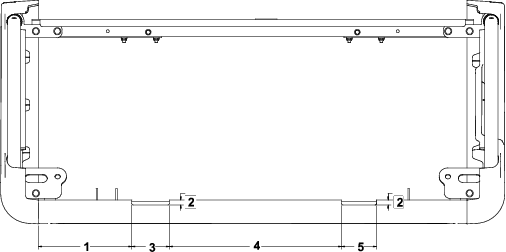

Figure 5

1. 22.1cm
2. 11.7mm
3. 8.9cm
4. 40.8cm
5. 8.25cm

此程序中需要的物件：

1. 使用之前拧下的 3 个螺丝（#10 x 1/2 英寸）、2 个带垫圈组件的螺栓（1/4 x 1/2 英寸）和 2 个梅花头螺丝安装新座椅支架（Figure 6）。



   Figure 6

   1. 螺丝（10 x 1/2英寸）
   2. 梅花头螺丝
   3. 带垫圈组件的螺栓 （1/4 x 1/2 英寸）
   4. 新座椅支架

2. 如Figure 7 所示，使用之前拧下的 3 个凸缘螺栓（5/16 x 3/4 英寸）和 3 个凸缘螺母（5/16 英寸）安装之前卸下的右扶手。

   上紧 3 个凸缘螺母（5/16 英寸）扭矩至 23～26Nm。



   Figure 7

   1. 右扶手
   2. 凸缘螺栓（5/16 x 3/4 英寸)
   3. 凸缘螺母（5/16 英寸）

3. 使用之前拧下的凸缘螺栓（5/16 x 3/4 英寸）和凸缘螺母（5/16 英寸）固定左扶手的前部。

   上紧凸缘螺母（5/16 英寸）扭矩至 23～26Nm。

此程序中需要的物件：

Important: 如果必要，将随附的 4 个螺丝（1/4 x 1 英寸）仅用于长条座椅。

1. 用之前卸下的 4 个梅花头螺丝、2 个凸缘头螺栓和 2 个垫圈将 2 个座椅铰链支架安装到座椅底座组件上（Figure 8）。



   Figure 8

   1. 垫圈
   2. 凸缘头螺栓
   3. 新座椅铰链支架
   4. 梅花头螺丝
   5. 座椅底座组件

2. 上紧凸缘头螺栓扭矩至 10～12Nm。

3. 上紧梅花头螺丝扭矩至 2.03～2.49Nm。

将座椅组件滑到销上，放下座椅组件（Figure 9）。

Figure 9

1. 销
