Katos ja kaatumissuojausjärjestelmä

Workman® GTX -työajoneuvo

Model No. 07169-Serial No. 400000000 and Up

Turvaohjeet

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Kaatumissuojausjärjestelmän (ROPS) turvallisuus

  • Älä irrota kaatumissuojausjärjestelmää koneesta.

  • Varmista, että turvavyö on kiinnitetty ja nopeasti avattavissa hätätilanteessa.

  • Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.

  • Pidä kaatumissuojausjärjestelmä turvallisessa käyttökunnossa tarkistamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.

  • Vaihda vaurioitunut kaatumissuojausjärjestelmä. Älä korjaa tai muuta sitä.

  • Kaatumissuojausjärjestelmä on keskeinen turvalaite.

  • Käytä aina turvavyötä.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal136-6314

136-6314

  1. Vaara: Lue käyttöopas. Käytä turvavyötä. Varo kaatamasta konetta.
  2. Vaara: älä korjaa kaatumissuojausjärjestelmää tai tee siihen muutoksia.

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

    g038447

    Kuva 1

Istuinkokoonpanon irrotus

  1. Työnnä istuinkokoonpano eteenpäin nostettuun asentoon.

  2. Liu’uta istuinkokoonpano sivuun pois tapeista ja nosta istuinkokoonpanoa ylöspäin (Kuva 2).

    g190187

    Kuva 2

    1. Tapit

Kädensijojen irrotus

Irrota oikean- ja vasemmanpuoleisesta kädensijasta kolme laippapulttia (5/16 × 3/4 tuumaa) ja kolme laippamutteria (5/16 tuumaa) ja irrota kädensijat (Kuva 3 ja Kuva 4).

g036760

Kuva 3

Kuvassa vasen kädensija

  1. Vasen kädensija
  2. Laippapultti (5/16 × 3/4 tuumaa)
  3. Laippamutteri (5/16 tuumaa)
g036761

Kuva 4

Kuvassa oikea kädensija

  1. Oikeanpuoleinen kädensija
  2. Laippapultti (5/16 × 3/4 tuumaa)
  3. Laippamutteri (5/16 tuumaa)

Sivupaneelien irrotus

Sähkökäyttöiset koneet

  1. Irrota laturi ja laturin johto laturin kannattimesta (Kuva 5).

    g218768

    Kuva 5

    Kuvassa vasen puoli

    1. Laturi
    2. Laturin kannatin
    3. Laturin johto

  2. Irrota T30-hylsyavaimella neljä Torx-ruuvia (M6,0 × 22 mm), joilla laturin kannatin on kiinni vasemmanpuoleisessa paneelissa (Kuva 6).

    g193101

    Kuva 6

    Kuvassa vasen puoli (näkymä yläpuolelta)

    1. Vasemmanpuoleinen paneeli
    2. Laturin kannatin
    3. Torx-ruuvi (M6,0 × 22 mm)

  3. Irrota T30-hylsyavaimella neljä Torx-ruuvia (M6,0 × 22 mm) vasemmanpuoleisesta paneelista ja irrota se (Kuva 7).

    g193100

    Kuva 7

    Kuvassa vasen puoli

    1. Vasemmanpuoleinen paneeli
    2. Torx-ruuvi (M6,0 × 22 mm)

  4. Toista vaihe 3 oikealla puolella.

  5. Irrota akkujen kytkennät. Lisätietoja on koneen käyttöoppaassa.

    Note: Irrota akkujen kytkennät huolellisesti ohjeiden mukaan. Irrota akun päämiinuskaapeli (musta) ja sitten pääpluskaapeli (punainen).

Bensiinikäyttöiset koneet

  1. Irrota ilmaletku ja polttoaineletku polttoainesäiliöstä (Kuva 8).

    Hengenvaara

    Tietyissä oloissa polttoaine on hyvin tulenarkaa ja räjähdysherkkää. Polttoaineen aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja ja omaisuusvahinkoja.

    • Polttoainesäiliön tyhjennys tulee suorittaa silloin, kun moottori on kylmä. Tyhjennys tulee suorittaa ulkona ja avoimessa tilassa. Pyyhi läikkynyt polttoaine pois.

    • Älä tupakoi polttoainetta käsitellessäsi ja pysy kaukana avotulesta tai paikoista, joissa kipinä voi sytyttää polttoainehöyryt.

  2. Irrota kaksi ruuvia, joilla pidike on kiinnitetty vasemmanpuoleiseen paneeliin, ja irrota pidike (Kuva 8).

  3. Irrota laippapultti, jolla polttoainesäiliö on kiinni polttoainesäiliön alustassa, ja irrota polttoainesäiliö (Kuva 8).

    g033946

    Kuva 8

    Kuvassa vasen puoli (näkymä yläpuolelta)

    1. Polttoainesäiliö
    2. Ruuvi
    3. Pidike
    4. Polttoaineletku
    5. Ilmaletku
    6. Laippapultti

  4. Irrota T30-hylsyavaimella kuusi Torx-ruuvia (M6,0 × 22 mm) vasemmanpuoleisesta paneelista ja irrota sivupaneeli (Kuva 9).

    g199036

    Kuva 9

    Kuvassa vasen puoli (näkymä yläpuolelta)

    1. Sivupaneeli
    2. Torx-ruuvi (M6,0 × 22 mm)

  5. Irrota akusta ensin miinuskaapeli (–) ja sitten pluskaapeli (+) kuvan mukaisesti (Kuva 10).

    g034125

    Kuva 10

    Kuvassa oikea puoli (näkymä yläpuolelta)

    1. Mutteri
    2. Akun pluskaapeli (+)
    3. Pultti
    4. Akun miinuskaapeli (–)

  6. Irrota kaksi laippakantapulttia (5/16 × 3/4 tuumaa), joilla akkualusta on kiinni rungossa, irrota T30-hylsyavaimella neljä Torx-ruuvia (M6,0 × 22 mm), jotka kiinnittävät oikeanpuoleisen paneelin, ja irrota oikeanpuoleinen paneeli (Kuva 11).

    Note: Akku irtoaa oikeanpuoleisen paneelin mukana kuvan mukaisesti (Kuva 11).

    g033999

    Kuva 11

    Kuvassa oikea puoli (näkymä yläpuolelta)

    1. Laippakantapultti (5/16 × 3/4 tuumaa)
    2. Torx-ruuvi (M6,0 × 22 mm)
    3. Oikeanpuoleinen paneeli

Kumisuojusten irrotus

Irrota kymmenen muovista niittiä ja nippuside kustakin kumisuojuksesta ja irrota kumisuojukset (Kuva 12).

g217566

Kuva 12

Kuvassa vasen puoli

  1. Muovinen niitti (10)
  2. Kumisuojus
  3. Nippuside

Reikien poraus kaatumissuojausjärjestelmän kannattimia varten

  1. Kohdista kaatumissuojausjärjestelmän kannatin istuimen jalustan takana olevaan kahteen reikään sekä runkokiskon etuosan reikään kuvan mukaisesti (Kuva 13).

    g205374

    Kuva 13

    Kuvassa vasen puoli

    1. Runkokiskon etuosan reikä
    2. Kaksi reikää istuimen jalustan takana

  2. Kiinnitä kaatumissuojausjärjestelmän kannatin paikalleen pidättimellä.

  3. Merkitse reikien paikat kaatumissuojausjärjestelmän kannattimeen (Kuva 13).

  4. Käytä kaatumissuojausjärjestelmän kannatinta mallina ja poraa kolme 13,5 mm:n (17/32 tuuman) reikää runkoon (Kuva 14).

    Varoitus

    Ole varovainen poratessasi reikiä sähkökäyttöisen koneen rungon oikealle puolelle.

    Liian syvälle poraaminen voi vaurioittaa akkuja tai muita osia.

    g204644

    Kuva 14

    Kuvassa vasen puoli

  5. Toista toimenpide vastakkaisella puolella.

Kumisuojusten leikkaus

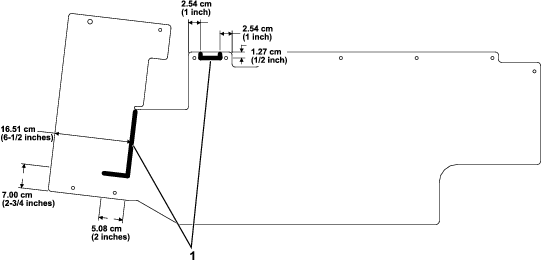

Leikkaa kumisuojukset esitettyjen mittojen mukaisesti (Kuva 15).

Note: Kumisuojukset on leikattava kaatumissuojausjärjestelmän kannattimien asennusta varten.

g217562

Kuva 15

  1. Leikkauskohta

Kumisuojusten asennus

Vaiheeseen tarvittavat osat:

Nippuside2
Muoviset niitit4

Asenna kukin kumisuojus kymmenellä muovisella niitillä ja nippusiteellä, jotka irrotettiin aikaisemmin (Kuva 16).

Jos aiemmin irrotetut niitit ovat vaurioituneet tai ne puuttuvat, käytä niiden tilalla tämän sarjan mukana toimitettuja niittejä.

g217602

Kuva 16

Kuvassa vasen puoli

  1. Muovinen niitti (10)
  2. Kumisuojus
  3. Nippuside

Sivupaneelien leikkaus

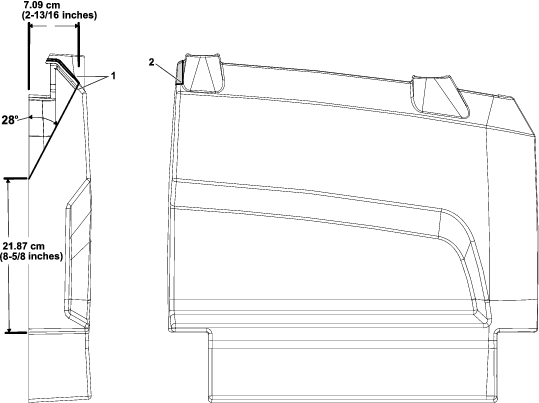

Leikkaa sivupaneelit esitettyjen mittojen mukaisesti (Kuva 17).

g217567

Kuva 17

  1. Leikkaus tähän viivaan
  2. Leikkaus tähän kulmaan

Kaatumissuojausjärjestelmän kannattimien asennus

Vaiheeseen tarvittavat osat:

Kaatumissuojausjärjestelmän vasemmanpuoleinen kannatin1
Kaatumissuojausjärjestelmän oikeanpuoleinen kannatin1
Laippakantapultti (1/2 × 3 tuumaa)6
Litteä aluslaatta (1/2 tuumaa)10
Lukkomutteri (1/2 tuumaa)6

  1. Asenna kaatumissuojausjärjestelmän kannatin kolmella laippakantapultilla (1/2 × 3 tuumaa), viidellä litteällä aluslaatalla (1/2 tuumaa) ja kolmella lukkomutterilla (1/2 tuumaa) kuvan mukaisesti (Kuva 18).

    Note: Varmista, että asennat kaksi litteää aluslaattaa (1/2 tuumaa) ulkopuolelle kuvan mukaisesti (Kuva 18).

    g217601

    Kuva 18

    Kuvassa vasen puoli

    1. Litteä aluslaatta (1/2 tuumaa)
    2. Lukkomutteri (1/2 tuumaa)
    3. Laippakantapultti (1/2 × 3 tuumaa)
    4. Kaatumissuojausjärjestelmän kannatin

  2. Kiristä kolme laippakantapulttia (1/2 × 3 tuumaa) momenttiin 94–108 N·m.

  3. Toista toimenpide vastakkaisella puolella.

Turvakaaren asennus

Vaiheeseen tarvittavat osat:

Turvakaari1
Laippakantapultti (1/2 × 3-1/2 tuumaa)4
Lukkomutteri (½ tuumaa)4

Note: Nosta turvakaari paikalleen avustajan kanssa.

  1. Asenna turvakaaren toinen puoli kaatumissuojausjärjestelmän kannattimeen kahdella laippakantapultilla (1/2 × 3-1/2 tuumaa) ja kahdella lukkomutterilla (1/2 tuumaa) kuvan mukaisesti (Kuva 19).

    g217565

    Kuva 19

    Kuvassa vasen puoli

    1. Turvakaari
    2. Lukkomutteri (1/2 tuumaa)
    3. Kaatumissuojausjärjestelmän kannatin
    4. Laippakantapultti (1/2 × 3-1/2 tuumaa)

  2. Kiristä kaksi laippakantapulttia (1/2 × 3-1/2 tuumaa) momenttiin 94–108 N·m.

  3. Toista toimenpide vastakkaisella puolella.

Sivupaneelien asennus

Sähkökäyttöiset koneet

  1. Asenna vasemmanpuoleinen paneeli neljällä aikaisemmin irrotetulla Torx-ruuvilla (M6,0 × 22 mm) kuvan mukaisesti (Kuva 7).

  2. Kiinnitä laturin kannatin vasemmanpuoleiseen paneeliin aikaisemmin irrotetulla neljällä Torx-ruuvilla (M6.0 × 22 mm) kuvan mukaisesti (Kuva 6).

  3. Kiinnitä laturi ja laturin johto laturin kannattimeen (Kuva 5).

  4. Toista vaihe 1 oikealla puolella.

  5. Kytke akku. Lisätietoja on koneen käyttöoppaassa.

    Note: Kiinnitä akkujen kytkennät huolellisesti ohjeiden mukaan. Kytke akun pääpluskaapeli (punainen) ja sitten päämiinuskaapeli (musta).

Bensiinikäyttöiset koneet

  1. Asenna kumpikin sivupaneeli aikaisemmin irrotetuilla Torx-ruuveilla (M6,0 × 22 mm) kuvien mukaisesti (Kuva 9 ja Kuva 11).

  2. Kiinnitä akkualusta oikealle puolelle aikaisemmin irrotetulla kahdella laippakantapultilla (5/16 × 3/4 tuumaa) kuvan mukaisesti (Kuva 11).

  3. Kytke pluskaapeli (+) akkuun pultilla ja mutterilla (Kuva 10).

  4. Kytke miinuskaapeli (–) akkuun pultilla ja mutterilla (Kuva 10).

  5. Kiinnitä polttoainesäiliö polttoainesäiliön alustaan aikaisemmin irrotetulla laippapultilla (Kuva 8).

  6. Kiinnitä pidike vasemmanpuoleiseen paneeliin aikaisemmin irrotetulla kahdella ruuvilla (Kuva 8).

  7. Liitä ilmaletku ja polttoaineletku polttoainesäiliöön (Kuva 8).

Kädensijojen asennus

Asenna kaksi kädensijaa aikaisemmin irrotetulla kolmella laippapultilla (5/16 × 3/4 tuumaa) ja kolmella laippamutterilla (5/16 tuumaa) kummallekin puolelle (Kuva 3 ja Kuva 4).

Turvavöiden asennus

Vaiheeseen tarvittavat osat:

Turvavyö2
Istuimen salpa2
Kuusiokantapultti (7/16 × 1 tuumaa)4
Litteä aluslaatta (7/16 tuumaa)8
Lukkomutteri (7/16 tuumaa)4

  1. Asenna istuimen salpa kuusiokantapultilla (7/16 × 1 tuumaa), kahdella litteällä aluslaatalla (7/16 tuumaa) ja lukkomutterilla (7/16 tuumaa) kuvan mukaisesti (Kuva 20).

    g204767

    Kuva 20

    1. Kuusiokantapultti (7/16 × 1 tuumaa)
    2. Litteä aluslaatta (7/16 tuumaa)
    3. Istuimen salpa
    4. Lukkomutteri (7/16 tuumaa)

  2. Kiristä kuusiokantapultti (7/16 × 1 tuumaa) momenttiin 68–81 N·m.

  3. Asenna toinen istuimen salpa toistamalla vaiheet 1 ja 2.

  4. Asenna turvavyö kuusiokantapultilla (7/16 × 1 tuumaa), kahdella litteällä aluslaatalla (7/16 tuumaa) ja lukkomutterilla (7/16 tuumaa) kuvan mukaisesti (Kuva 21).

    g204766

    Kuva 21

    1. Lukkomutteri (7/16 tuumaa)
    2. Litteä aluslaatta (7/16 tuumaa)
    3. Turvavyö
    4. Kuusiokantapultti (7/16 × 1 tuumaa)

  5. Kiristä kuusiokantapultti (7/16 × 1 tuumaa) momenttiin 68–81 N·m.

  6. Asenna toinen turvavyö toistamalla vaiheet 4 ja 5.

Istuinkokoonpanon asennus

Liu’uta istuinkokoonpano tappeihin ja laske se (Kuva 22).

g190186

Kuva 22

Kaatumissuojausjärjestelmän jatkosarjan asennus

Vaiheeseen tarvittavat osat:

Vasen tuulilasin tuki1
Oikea tuulilasin tuki1
Etutuki1
Katoksen takatuki1
Vasemmanpuoleinen etuasennuskannake1
Oikeanpuoleinen etuasennuskannake1
Vasemmanpuoleinen taka-asennuskannake1
Oikeanpuoleinen taka-asennuskannake1
Vasemmanpuoleinen takakulmatuki1
Oikeanpuoleinen takakulmatuki1
Vasemmanpuoleinen etukulmatuki1
Oikeanpuoleinen etukulmatuki1
Eturistituki1
Ristiputki2
Laippamutteri (5/16 tuumaa)28
Mutteri (1/4 tuumaa)2
Kuusiolaippapultti (1/4 × 1-1/2 tuumaa)2
Lukkopultti (5/16 × 1-3/4 tuumaa)16
Kuusiolaippapultti (5/16 × 1 tuumaa)2
Lukkopultti (5/16 × 2-3/4 tuumaa)6
Lukkopultti (5/16 × 1 tuumaa)4

Note: Älä kiristä kiinnikkeitä, ellei niin ohjeisteta tekemään.

  1. Käytä kuvassa olevia mittoja (Kuva 23) ja poraa kaksi reikää (5/16 tuumaa) lattialevyn ulkopuolelle koneen vasemmalla ja oikealla puolella.

    g219523

    Kuva 23

  2. Käytä kuvassa olevia mittoja (Kuva 24) ja poraa yksi reikä (5/16 tuumaa) jalkalevyn ulkopuolelle koneen vasemmalla ja oikealla puolella.

    g219522

    Kuva 24

  3. Kiinnitä tuulilasin vasemman ja oikean tuen keskimmäinen kannatin koneeseen kahdella kuusiolaippapultilla (5/16 × 1 tuumaa) ja kahdella mutterilla (5/16 tuumaa) aiemmin porattuihin reikiin (Kuva 25).

    g214689

    Kuva 25

    1. Tuulilasin tuki
    2. Kuusiolaippapultti (5/16 × 1 tuumaa)
    3. Mutteri (kojetaulun rungon sisäpuoli; 5/16 tuumaa)

  4. Kiinnitä tuulilasin vasemman ja oikean tuen alempi kannatin koneeseen neljällä lukkopultilla (5/16 × 1 tuumaa) ja neljällä laippamutterilla (5/16 tuumaa) vaiheessa 1 porattujen reikien kautta (Kuva 26).

    g036554

    Kuva 26

    1. Lukkopultti (5/16 × 1 tuumaa)
    2. Laippamutteri (5/16 tuumaa)
    3. Tuulilasin tuen alempi kannatin

  5. Kiinnitä katoksen takatuki ja takasäleikkö turvakaareen kahdella lukkopultilla (5/16 × 2-3/4 tuumaa) ja kahdella laippamutterilla (5/16 tuumaa) (Kuva 27).

    g217564

    Kuva 27

    1. Lukkopultti (5/16 × 2-3/4 tuumaa)
    2. Laippamutteri (5/16 tuumaa)
    3. Takasäleikkö
    4. Katoksen takatuki

  6. Kiinnitä taka-asennuskannakkeet ja takakulmatuet turvakaareen neljällä lukkopultilla (5/16 × 2-3/4 tuumaa) ja neljällä mutterilla (5/16 tuumaa) (Kuva 28).

    g217563

    Kuva 28

    1. Takakulmatuki
    2. Taka-asennuskannake
    3. Lukkopultti (5/16 × 2-3/4 tuumaa)
    4. Laippamutteri (5/16 tuumaa)

  7. Asenna ristiputket löysästi taka-asennuskannakkeisiin ja takakulmatukiin neljällä lukkopultilla (5/16 × 1-3/4 tuumaa) ja neljällä laippamutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 29).

    g217641

    Kuva 29

    1. Lukkopultti (5/16 × 1-3/4 tuumaa)
    2. Etuasennuskannake
    3. Kulmatuki
    4. Laippamutteri (5/16 tuumaa)
    5. Taka-asennuskannake
    6. Ristiputki
    7. Tuulilasin tuki

  8. Asenna etuasennuskannakkeet ja etukulmatuet löysästi ristiputkiin ja tuulilasin tukiin kahdeksalla lukkopultilla (5/16 × 1-3/4 tuumaa) ja kahdeksalla laippamutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 29).

  9. Asenna eturistituki löysästi etuasennuskannakkeisiin ja kulmatukiin neljällä lukkopultilla (5/16 × 1-3/4 tuumaa) ja neljällä laippamutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 30).

    g036759

    Kuva 30

    1. Lukkopultti (5/16 × 1-3/4 tuumaa)
    2. Laippamutteri (5/16 tuumaa)
    3. Eturistituki

  10. Kiinnitä etutuki eturistitukeen kahdella kuusiolaippapultilla (1/4 × 1-1/2 tuumaa) ja kahdella mutterilla (1/4 tuumaa) (Kuva 31).

    g214868

    Kuva 31

    1. Eturistituki
    2. Etutuki
    3. Mutteri (1/4 tuumaa)
    4. Kuusiolaippapultti (1/4 × 1-1/2 tuumaa)

  11. Kiristä kaikki löysät kiinnikkeet.

Katoksen asennus

Vaiheeseen tarvittavat osat:

Häikäisysuoja1
Kiinnike2
Tiivistealuslaatta4
Kuusiolaippapultti (1/4 × 1 tuumaa)4
Kitka-aluslaatta2
Muovialuslaatta4
Laippaholkki2

  1. Asenna häikäisysuoja etulevyihin kahdella kiinnikkeellä, kahdella tiivistealuslaatalla ja kahdella kuusiolaippapultilla (1/4 × 1 tuumaa) kuvan mukaisesti (Kuva 32).

    Important: Lisää kierrelukitetta kuusiolaippapultteihin ennen asennusta.

    g035017

    Kuva 32

    1. Kuusiolaippapultti (1/4 × 1 tuumaa)
    2. Tiivistealuslaatta
    3. Häikäisysuoja
    4. Kiinnike
    5. Etulevy

  2. Asenna häikäisysuoja takaristitukeen kahdella kuusiolaippapultilla (1/4 × 1 tuumaa), kahdella tiivistealuslaatalla, kahdella kitka-aluslaatalla, neljällä muovialuslaatalla ja kahdella laippaholkilla (Kuva 33).

    Important: Lisää kierrelukitetta kuusiolaippapultteihin ennen asennusta.

    Important: Varmista, että muovialuslaatat asennetaan häikäisysuojan ylä- ja alaosaan, sillä näin ehkäistään häikäisysuojan vaurioituminen.

    g036571

    Kuva 33

    1. Kuusiolaippapultti (1/4 × 1 tuumaa)
    2. Tiivistealuslaatta
    3. Kitka-aluslaatta
    4. Muovialuslaatta
    5. Laippaholkki
    6. Takaristituki
