Kalesje med veltebeskyttelsessett

Workman® GTX-bruksbil

Model No. 07169-Serial No. 400000000 and Up

Sikkerhet

Advarsel

CALIFORNIA

Proposition 65-advarsel

Bruk av dette produktet kan forårsake eksponering for kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller annen forplantningsskade.

Sikkerhet for veltebeskyttelsessystem

  • Ikke fjern veltebeskyttelsen fra maskinen.

  • Sørg for at sikkerhetsbeltet er festet og at du kan frigjøre det raskt i nødstilfeller.

  • Kontroller nøye om det finnes overhengende hindringer, og sørg for at du ikke kommer i kontakt med slike.

  • Sørg for at veltebeskyttelsen er i sikker driftstilstand ved å inspisere den grundig for skade med jevne mellomrom og kontrollere at alle monteringsfester er strammet til.

  • En skadet veltebeskyttelse skal skiftes ut. Ikke reparer eller endre den.

  • Veltebeskyttelsen er en integrert sikkerhetsenhet.

  • Ha alltid på sikkerhetsbeltet.

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal136-6314

136-6314

  1. Advarsel – les brukerhåndboken, bruk setebeltet og unngå å velte maskinen.
  2. Advarsel – ikke reparer eller modifiser veltebeskyttelsen.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av motoren og ta ut nøkkelen.

    g038447

    Figur 1

Fjerne seteenheten

  1. Skyv seteenheten forover til hevet stilling.

  2. Skyv seteenheten til siden ut av pinnene, og løft setet oppover (Figur 2).

    g190187

    Figur 2

    1. Pinner

Fjerne håndtakene

Fjern de tre flensboltene (5/16 x ¾ tomme) og de tre flensmutterne (5/16 tomme) fra høyre og venstre håndtak, og fjern håndtakene (Figur 3 og Figur 4).

g036760

Figur 3

Venstre håndtak vist

  1. Venstre håndtak
  2. Flensbolt (5/16 x ¾ tomme)
  3. Flensmutter (5/16 tomme)
g036761

Figur 4

Høyre håndtak vist

  1. Høyre håndtak
  2. Flensbolt (5/16 x ¾ tomme)
  3. Flensmutter (5/16 tomme)

Fjerne sidepanelene

For elektriske maskiner

  1. Fjern laderen og ladekabelen fra laderbraketten (Figur 5).

    g218768

    Figur 5

    Venstre side vist

    1. Lader
    2. Laderbrakett
    3. Ladekabel

  2. Bruk en T30-pipenøkkel for å fjerne de fire torxskruene (M6,0 x 22 mm) som fester laderbraketten til venstre sidepanel (Figur 6).

    g193101

    Figur 6

    Venstre side vist (sett ovenfra)

    1. Venstre sidepanel
    2. Laderbrakett
    3. Torxskrue (M6,0 x 22 mm)

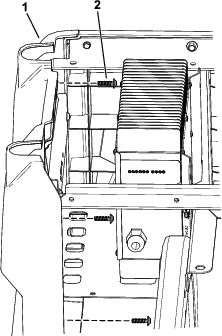

  3. Bruk en T30-pipenøkkel for å fjerne de fire torxskruene (M6,0 x 22 mm) fra venstre sidepanel, og fjern det (Figur 7).

    g193100

    Figur 7

    Venstre side vist

    1. Venstre sidepanel
    2. Torxskrue (M6,0 x 22 mm)

  4. Gjenta trinn 3 på høyre side.

  5. Koble fra batteriene. Se maskinens brukerhåndbok.

    Note: Følg prosedyren for frakobling av batteriene. Koble fra den negative hovedbatterikabelen (svart), og deretter den positive hovedbatterikabelen (rød).

For bensindrevne maskiner

  1. Koble utluftingsslangen og drivstoffslangen fra drivstofftanken (Figur 8).

    Fare

    Under visse forhold er drivstoff er meget brannfarlig og svært eksplosivt. Brann eller eksplosjon forårsaket av drivstoff kan påføre deg og andre brannskader samt ødelegge eiendom.

    • Tøm drivstoff ut av drivstofftanken når motoren er kald. Dette skal gjøres utendørs og på et åpent sted. Tørk opp eventuelt drivstoffsøl.

    • Røyk aldri når du håndterer drivstoff, og hold deg borte fra åpen ild eller steder der drivstoffgass kan antennes av gnister.

  2. Fjern de to skruene som fester tilholderen til venstre sidepanel, og fjern tilholderen (Figur 8).

  3. Fjern flensbolten som fester drivstofftanken til drivstofftankbrettet, og fjern drivstofftanken (Figur 8).

    g033946

    Figur 8

    Venstre side vist (sett ovenfra)

    1. Drivstofftank
    2. Skrue
    3. Tilholder
    4. Drivstoffslange
    5. Ventilslange
    6. Flensbolt

  4. Bruk en T30-pipenøkkel for å fjerne de seks torxskruene (M6,0 x 22 mm) fra venstre sidepanel, og fjern sidepanelet (Figur 9).

    g199036

    Figur 9

    Venstre side vist (sett ovenfra)

    1. Sidepanel
    2. Torxskrue (M6,0 x 22 mm)

  5. Koble den negative (–) batterikabelen og deretter den positive (+) batterikabelen fra batteriet, som vist i Figur 10.

    g034125

    Figur 10

    Høyre side vist (sett ovenfra)

    1. Mutter
    2. Positiv (+) batterikabel
    3. Bolt
    4. Negativ (–) batterikabel

  6. Fjern de to flenshodeboltene (5/16 x ¾ tomme) som fester batteriholderen til rammen, og bruk en T30-pipenøkkel for å fjerne de fire torxskruene (M6,0 x 22 mm) som fester det høyre sidepanelet, og fjern det høyre sidepanelet (Figur 11).

    Note: Batteriet fjernes sammen med det høyre sidepanelet, som vist i Figur 11.

    g033999

    Figur 11

    Høyre side vist (sett ovenfra)

    1. Flenshodebolt (5/16 x ¾ tomme)
    2. Torxskrue (M6,0 x 22 mm)
    3. Høyre sidepanel

Fjerne gummidekslene

Fjern de ti plastnaglene og kabelfestet fra hvert gummideksel, og fjern gummidekslene (Figur 12).

g217566

Figur 12

Venstre side vist

  1. Plastnagle (10)
  2. Gummideksel
  3. Kabelfeste

Bore hullene for veltebeskyttelsesbrakettene

  1. Innrett en veltebeskyttelsesbrakett med de to hullene bak setebasen og hullet mot fronten av rammeskinnen, som vist i Figur 13.

    g205374

    Figur 13

    Venstre side vist

    1. Hull mot fronten av rammeskinnen
    2. To hull bak setebasen

  2. Fest veltebeskyttelsesbraketten på plass med en klemme.

  3. Merk av hullposisjonene på veltebeskyttelsesbraketten (Figur 13).

  4. Bruk en veltebeskyttelsesbrakett som mal, og bor tre hull (diameter på 13,5 mm) i rammen (Figur 14).

    Forsiktig

    Vær forsiktig når du borer hull i høyre side av rammen på elektriske maskiner.

    Hvis du borer for langt, kan du skade batteriene eller andre komponenter.

    g204644

    Figur 14

    Venstre side vist

  5. Gjenta prosedyren på motsatt side.

Lage kutt i gummidekslene

Lag kutt i gummidekslene utfra målene vist i Figur 15.

Note: Kuttene i gummidekslet gir plass til å montere veltebeskyttelsesbrakettene.

g217562

Figur 15

  1. Plassering av kutt

Montere gummidekslene

Deler som er nødvendige for dette trinnet:

Kabelfeste2
Plastnagler4

Monter hvert av gummidekslene med de ti plastnaglene som du fjernet tidligere og et kabelfeste (Figur 16).

Hvis de tidligere fjernede naglene er skadet eller mangler, erstatt dem med naglene som følger med dette settet.

g217602

Figur 16

Venstre side vist

  1. Plastnagle (10)
  2. Gummideksel
  3. Kabelfeste

Beskjære sidepanelene

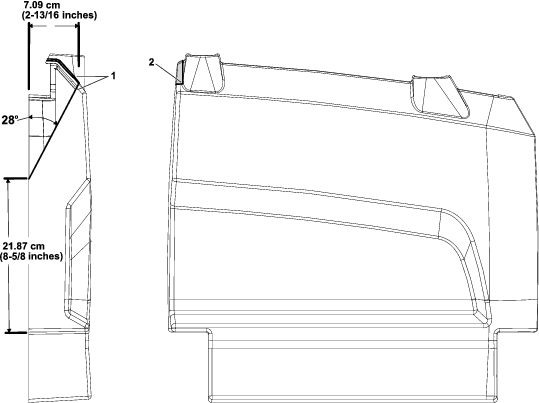

Beskjær sidepanelene utfra målene vist i Figur 17.

g217567

Figur 17

  1. Skjær frem til denne linjen
  2. Skjær frem til dette hjørnet

Montere veltebeskyttelsesbrakettene

Deler som er nødvendige for dette trinnet:

Venstre veltebeskyttelsesbrakett1
Høyre veltebeskyttelsesbrakett1
Flenshodebolt (½ x 3 tommer)6
Flat skive (½ tomme)10
Låsemutter (½ tomme)6

  1. Monter en veltebeskyttelsesbrakett med tre flenshodebolter (½ x 3 tommer), fem flate skiver (½ tomme) og tre låsemuttere (½ tomme), som vist i Figur 18.

    Note: Påse at du monterer to flate skiver (½ tomme) på utsiden, som vist i Figur 18.

    g217601

    Figur 18

    Venstre side vist

    1. Flat skive (½ tomme)
    2. Låsemutter (½ tomme)
    3. Flenshodebolt (½ x 3 tommer)
    4. Veltebeskyttelsesbrakett

  2. Trekk til de tre flenshodeboltene (½ x 3 tommer) med et moment på 94–108 N·m.

  3. Gjenta prosedyren på motsatt side.

Montere veltebøylen

Deler som er nødvendige for dette trinnet:

Veltebøyle1
Flenshodebolt (½ x 3½ tomme)4
Låsemutter (½ tomme)4

Note: Få noen til å hjelpe deg med å heve veltebøylen på plass.

  1. Fest den ene siden av veltebøylen til en veltebeskyttelsesbrakett med to flenshodebolter (½ x 3½ tomme) og to låsemuttere (½ tomme), som vist i Figur 19.

    g217565

    Figur 19

    Venstre side vist

    1. Veltebøyle
    2. Låsemutter (½ tomme)
    3. Veltebeskyttelsesbrakett
    4. Flenshodebolt (½ x 3½ tomme)

  2. Trekk til de to flenshodeboltene (½ x 3½ tomme) med et moment på 94-108 N·m.

  3. Gjenta prosedyren på motsatt side.

Montere sidepanelene

For elektriske maskiner

  1. Monter venstre sidepanel med de fire torxskruene (M6,0 x 22 mm) du fjernet tidligere, som vist i Figur 7.

  2. Fest laderbraketten til venstre sidepanel med de fire torxskruene (M6,0 x 22 mm) du fjernet tidligere, som vist i Figur 6.

  3. Fest laderen og laderkabelen til laderbraketten (Figur 5).

  4. Gjenta trinn 1 på høyre side.

  5. Koble til batteriet. Se maskinens brukerhåndbok.

    Note: Følg prosedyren for tilkobling av batteriene. Koble til den positive hovedbatterikabelen (rød), og deretter den negative hovedbatterikabelen (svart).

For bensindrevne maskiner

  1. Monter hvert sidepanel med torxskruene (M6,0 x 22 mm) du fjernet tidligere, som vist i Figur 9 og Figur 11.

  2. Fest batteribasen på høyre side med de to flenshodeboltene (5/16 x ¾ tomme) du fjernet tidligere, som vist i Figur 11.

  3. Koble den positive (+) batterikabelen til batteriet med bolten og mutteren (Figur 10).

  4. Koble den negative (–) batterikabelen til batteriet med bolten og mutteren (Figur 10).

  5. Fest drivstofftanken til drivstofftankbrettet med flensbolten du fjernet tidligere (Figur 8).

  6. Fest tilholderen til venstre sidepanel med de to skruene du fjernet tidligere (Figur 8).

  7. Koble lufteslangen og drivstoffslangen til drivstofftanken (Figur 8).

Montere håndtakene

Monter de to håndtakene med de tre flensboltene (5/16 x ¾ tomme) og tre flensmutterne (5/16 tomme) som du fjernet tidligere, på hver side (Figur 3 og Figur 4).

Montere sikkerhetsbeltene

Deler som er nødvendige for dette trinnet:

Sikkerhetsbelte2
Setelås2
Sekskantbolt (7/16 x 1 tomme)4
Flat skive (7/16 tomme)8
Låsemutter (7/16 tomme)4

  1. Monter en setelås med en sekskantbolt (7/16 x 1 tomme), to flate skiver (7/16 tomme) og en låsemutter (7/16 tomme), som vist i Figur 20.

    g204767

    Figur 20

    1. Sekskantbolt (7/16 x 1 tomme)
    2. Flat skive (7/16 tomme)
    3. Setelås
    4. Låsemutter (7/16 tomme)

  2. Trekk til sekskantbolten (7/16 x 1 tomme) med et moment på 68–81 N·m.

  3. Gjenta trinn 1 og 2 for å montere den andre setelåsen.

  4. Monter et sikkerhetsbelte med en sekskantbolt (7/16 x 1 tomme), to flate skiver (7/16 tomme) og en låsemutter (7/16 tomme), som vist i Figur 21.

    g204766

    Figur 21

    1. Låsemutter (7/16 tomme)
    2. Flat skive (7/16 tomme)
    3. Sikkerhetsbelte
    4. Sekskantbolt (7/16 x 1 tomme)

  5. Trekk til sekskantbolten (7/16 x 1 tomme) med et moment på 68–81 N·m.

  6. Gjenta trinn 4 og 5 for å montere det andre sikkerhetsbeltet.

Montere seteenheten

Skyv seteenheten inn på stiftene, og senk seteenheten (Figur 22).

g190186

Figur 22

Montere veltebeskyttelsesforlengelsen

Deler som er nødvendige for dette trinnet:

Venstre frontrutestøtte1
Høyre frontrutestøtte1
Fremre støtte1
Bakre kalesjestøtte1
Venstre, fremre monteringsbrakett1
Høyre, fremre monteringsbrakett1
Venstre, bakre monteringsbrakett1
Høyre, bakre monteringsbrakett1
Venstre, bakre hjørnebeslag1
Høyre, bakre hjørnebeslag1
Venstre, fremre hjørnebeslag1
Høyre, fremre hjørnebeslag1
Fremre tverrbinding1
Tverrbindingsrør2
Flensmutter (5/16 tomme)28
Mutter (¼ tomme)2
Flensbolt med sekskanthode (¼ x 1½ tomme)2
Låsebolt (5/16 x 1¾ tomme)16
Flensbolt med sekskanthode (5/16 x 1 tomme)2
Låsebolt (5/16 x 2¾ tomme)6
Låsebolt (5/16 x 1 tomme)4

Note: Ikke stram alle festene unntatt når det er angitt.

  1. Bruk målene vist i Figur 23 til å bore to hull (5/16 tomme) i utsiden av gulvplaten på venstre og høyre side av maskinen.

    g219523

    Figur 23

  2. Bruk målene vist i Figur 24 til å bore ett hull (5/16 tomme) i utsiden av fotbrettet på venstre og høyre side av maskinen.

    g219522

    Figur 24

  3. Fest den midtre braketten på venstre og høyre frontrutestøtte til maskinen med to flensbolter med sekskanthode (5/16 x 1 tomme) og to muttere (5/16 tomme) i hullene du boret (Figur 25).

    g214689

    Figur 25

    1. Frontrutestøtte
    2. Flensbolt med sekskanthode (5/16 x 1 tomme)
    3. Mutter – inni dashbordramme (5/16 tomme)

  4. Fest den nedre braketten på venstre og høyre frontrutestøtte til maskinen med fire låsebolter (5/16 x 1 tomme) og fire flensmuttere (5/16 tomme) i hullene du boret i trinn 1 (Figur 26).

    g036554

    Figur 26

    1. Låsebolt (5/16 x 1 tomme)
    2. Flensmutter (5/16 tomme)
    3. Nedre brakett for frontrutestøtte

  5. Bruk to låsebolter (5/16 x 2¾ tomme) og to flensmuttere (5/16 tomme) for å feste den bakre kalesjestøtten og bakre skjerm til veltebøylen (Figur 27).

    g217564

    Figur 27

    1. Låsebolt (5/16 x 2¾ tomme)
    2. Flensmutter (5/16 tomme)
    3. Bakre skjerm
    4. Bakre kalesjestøtte

  6. Bruk fire låsebolter (5/16 x 2¾ tomme) og fire flensmuttere (5/16 tomme) for å feste de bakre monteringsstøttene og bakre hjørnebeslag til veltebøylen (Figur 28).

    g217563

    Figur 28

    1. Bakre hjørnebeslag
    2. Bakre monteringsbrakett
    3. Låsebolt (5/16 x 2¾ tomme)
    4. Flensmutter (5/16 tomme)

  7. Monter fremre tverrbindingsrør løst til de bakre monteringsbrakettene og hjørnebeslagene med fire låsebolter (5/16 x 1¾ tomme) og fire flensmuttere (5/16 tomme), som vist i Figur 29.

    g217641

    Figur 29

    1. Låsebolt (5/16 x 1¾ tomme)
    2. Fremre monteringsbrakett
    3. Hjørnebeslag
    4. Flensmutter (5/16 tomme)
    5. Bakre monteringsbrakett
    6. Tverrbindingsrør
    7. Frontrutestøtte

  8. Monter fremre monteringsbraketter og fremre hjørnebeslag løst til tverrbindingsrørene og frontrutestøttene med åtte låsebolter (5/16 x 1¾ tomme) og åtte flensmuttere (5/16 tomme), som vist i Figur 29.

  9. Monter fremre tverrbinding løst til de fremre monteringsbrakettene og hjørnebeslagene med fire låsebolter (5/16 x 1¾ tomme) og fire flensmuttere (5/16 tomme), som vist i Figur 30.

    g036759

    Figur 30

    1. Låsebolt (5/16 x 1¾ tomme)
    2. Flensmutter (5/16 tomme)
    3. Fremre tverrbinding

  10. Bruk to flensbolter med sekskanthode (¼ x 1½ tomme) og to muttere (¼ tomme) for å feste frontrutestøtten til fremre tverrbinding (Figur 31).

    g214868

    Figur 31

    1. Fremre tverrbinding
    2. Fremre støtte
    3. Mutter (¼ tomme)
    4. Flensbolt med sekskanthode (¼ x 1½ tomme)

  11. Stram til alle de løse festene.

Montere kalesjen

Deler som er nødvendige for dette trinnet:

Solskjerm1
Klemme2
Tetningsskive4
Flensbolt med sekskanthode (¼ x 1 tomme)4
Spennskive2
Plastskive4
Flensfôring2

  1. Monter solskjermen til frontplatene med to klemmer, to forseglingsskiver og to flensbolter med sekskanthode (¼ x 1 tomme) som vist i Figur 32.

    Important: Påfør gjengeforseglingsmiddel til flensboltene med sekskanthode før montering.

    g035017

    Figur 32

    1. Flensbolt med sekskanthode (¼ x 1 tomme)
    2. Tetningsskive
    3. Solskjerm
    4. Klemme
    5. Frontplate

  2. Monter solskjermen til den bakre tverrbindingen med to flensbolter med sekskanthode (¼ x 1 tomme), to forseglingsskiver, to spennskiver, fire plastskiver og to flensfôringer (Figur 33).

    Important: Påfør gjengeforseglingsmiddel til flensboltene med sekskanthode før montering.

    Important: Påse at plastskivene er montert på toppen og bunnen av solskjermen, da dette forhindrer skade på solskjermen.

    g036571

    Figur 33

    1. Flensbolt med sekskanthode (¼ x 1 tomme)
    2. Tetningsskive
    3. Spennskive
    4. Plastskive
    5. Flensfôring
    6. Bakre tverrbinding
