带 ROPS 套件的顶篷

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。



   图1

1. 将座椅组件向前推到升起位置。

2. 将座椅组件滑出到销钉的一侧，向上提出座椅组件（图2）。



   图2

   1. 销

从左、右把手上拧下 3 个凸缘螺栓（5/16 x ¾ 英寸）和 3 个凸缘螺母（5/16 英寸），然后卸下把手（图4 和图3）。

图3

图中所示为左把手

1. 左把手
2. 凸缘螺栓（5/16 x ¾ 英寸)
3. 凸缘螺母（5/16 英寸）

图4

图中所示为右把手

1. 右扶手
2. 凸缘螺栓（5/16 x ¾ 英寸)
3. 凸缘螺母（5/16 英寸）

卸下各个橡胶盖上的 10 个塑料铆钉和扎带，然后取下橡胶盖（图12）。

图12

图中所示为左侧

1. 塑料铆钉（10 个）
2. 橡胶盖
3. 扎带

1. 如图13 所示，将 ROPS 支架与座椅底座下的 2 个孔和朝向机架轨道前面的孔对齐。



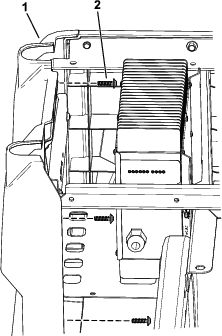

   图13

   图中所示为左侧

   1. 朝向机架轨道前面的孔
   2. 座椅底座下的 2 个孔

2. 使用夹具，将 ROPS 支架固定到位。

3. 在 ROPS 支架上标记孔的位置（图13）。

4. 使用 ROPS 支架作为导板，在机架上钻出 3 个 13.5mm 直径的孔（图14）。

   小心

   在电动机器机架右侧钻孔时要特别小心。

   如果钻得太深，可能会损坏电池或其他组件。



   图14

   图中所示为左侧

5. 在另一侧重复此步骤。

使用如图15 所示的测量值切割橡胶盖。

Note: 橡胶盖上的切口可提供安装 ROPS 支架的空间。

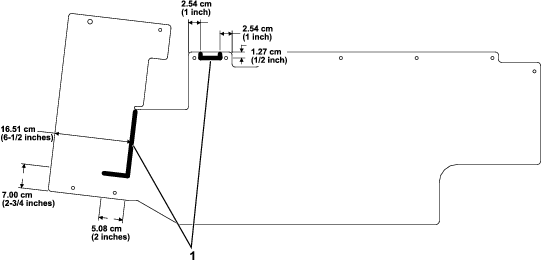

图15

1. 切口的位置

此程序中需要的物件：

用之前卸下的 10 个塑料铆钉和扎带安装各个橡胶盖（图16）。

如果之前卸下的铆钉损坏或丢失，请使用随此套件提供的铆钉进行更换。

图16

图中所示为左侧

1. 塑料铆钉（10 个）
2. 橡胶盖
3. 扎带

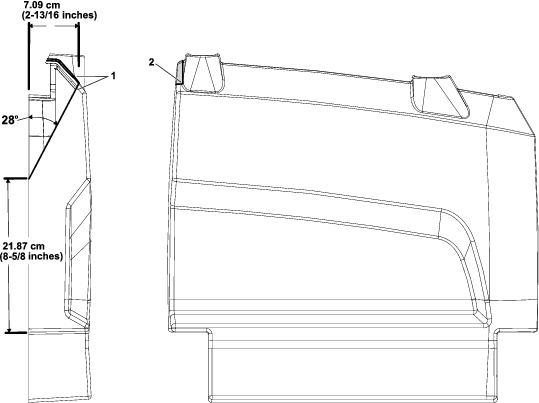

使用如图17 所示的测量值修剪侧面板。

图17

1. 修剪此线路
2. 修剪此角

此程序中需要的物件：

1. 如图18 所示，用 3 个凸缘头螺栓（½ x 3 英寸）、5 个扁平垫圈（½ 英寸）和 3 个锁紧螺母（½ 英寸）安装 ROPS 支架。

   Note: 如图18 所示，确保将 2 个扁平垫圈安装到外侧。



   图18

   图中所示为左侧

   1. 扁平垫圈（½ 英寸）
   2. 锁紧螺母（½ 英寸）
   3. 凸缘头螺栓（½ x 3 英寸）
   4. ROPS 支架

2. 上紧 3 个凸缘头螺栓（½ x 3 英寸）扭矩至 94～108N∙m。

3. 在另一侧重复此步骤。

此程序中需要的物件：

Note: 使用辅助工具，帮助您把翻车保护杆提升到位。

1. 如图19 所示，用 2 个凸缘头螺栓（½ x 3½ 英寸）和 2 个锁紧螺母（½ 英寸）将翻车保护杆的一侧固定到 ROPS 支架上。



   图19

   图中所示为左侧

   1. 翻车保护杆
   2. 锁紧螺母 （½ 英寸）
   3. ROPS 支架
   4. 凸缘头螺栓（½ x 3½ 英寸）

2. 上紧 2 个凸缘头螺栓（½ x 3½ 英寸）扭矩至 94～108N∙m。

3. 在另一侧重复此步骤。

分别在两侧用之前卸下的 3 个凸缘螺栓（5/16 x ¾ 英寸）和 3 个凸缘螺母（5/16 英寸）安装 2 个把手（图3 和图4）。

此程序中需要的物件：

1. 如图20 所示，用凸缘头螺栓（7/16 x 1 英寸）、2 个扁平垫圈（7/16 英寸）和锁紧螺母（7/16 英寸）安装座椅闩锁。



   图20

   1. 六角头螺栓（7/16 x 1 英寸）
   2. 扁平垫圈（7/16 英寸）
   3. 座椅闩锁
   4. 锁紧螺母 （7/16 英寸）

2. 上紧六角头螺栓（7/16 x 1 英寸）扭矩至 68～81N∙m。

3. 重复步骤 1 和 2，安装另一个座椅闩锁。

4. 如图21 所示，用六角头螺栓（7/16 x 1 英寸）、2 个扁平垫圈（7/16 英寸）和锁紧螺母（7/16 英寸）安装安全带。



   图21

   1. 锁紧螺母 （7/16 英寸）
   2. 扁平垫圈（7/16 英寸）
   3. 安全带
   4. 六角头螺栓（7/16 x 1 英寸）

5. 上紧六角头螺栓（7/16 x 1 英寸）扭矩至 68～81N∙m。

6. 重复步骤 4 和 5，安装另一个安全带。

将座椅组件滑到销上，放下座椅组件（图22）。

图22

此程序中需要的物件：

Note: 除非有特别说明，否则不要上紧任何紧固件。

1. 使用图23 中所示的尺寸，在机器左右侧的底板外侧钻 2 个孔（5/16 英寸）。



   图23

2. 使用图24 中所示的尺寸，在机器左右侧的脚踏板外侧钻 1 个孔（5/16 英寸）。



   图24

3. 用 2 个六角凸缘螺栓（5/16 x 1 英寸）和 2 个螺母（5/16 英寸）将左、右风挡支撑的中间支架固定到机器上钻出的孔内（图25）。



   图25

   1. 风挡支撑
   2. 六角凸缘螺栓（5/16 x 1 英寸）
   3. 螺母——仪表框架内侧（5/16 英寸）

4. 用 4 个托架螺栓（5/16 x 1 英寸）和 4 个凸缘螺母（5/16 英寸）将左、右风挡支撑的下支架固定到您在步骤 1 中钻出的孔内（图26）。



   图26

   1. 托架螺栓 （5/16 x 1 英寸）
   2. 凸缘螺母（5/16 英寸）
   3. 风挡支撑下支架

5. 使用 2 个托架螺栓（5/16 x 2¾ 英寸）和 2 个凸缘螺母（5/16 英寸），将后顶篷支架和后滤网固定到翻车保护杆上（图27）。



   图27

   1. 托架螺栓（5/16 x 2¾ 英寸）
   2. 凸缘螺母（5/16 英寸）
   3. 后滤网
   4. 后顶篷支架

6. 使用 4 个托架螺栓（5/16 x 2¾ 英寸）和 4 个螺母（5/16 英寸），将后安装支架和后角撑板固定到翻车保护杆上（图28）。



   图28

   1. 后角撑板
   2. 后安装支架
   3. 托架螺栓（5/16 x 2¾ 英寸）
   4. 凸缘螺母（5/16 英寸）

7. 如图29 所示，用 4 个托架螺栓（5/16 x 1¾ 英寸）和 4 个凸缘螺母（5/16 英寸）将交联管松松地安装到后安装支架和后角撑板上。



   图29

   1. 托架螺栓（5/16 x 1¾ 英寸）
   2. 前安装支架
   3. 角撑板
   4. 凸缘螺母（5/16 英寸）
   5. 后安装支架
   6. 交联管
   7. 风挡支撑

8. 如图29 所示，用 8 个托架螺栓（5/16 x 1¾ 英寸）和 8 个凸缘螺母（5/16 英寸）将前安装支架和前角撑板松松地安装到交联管和风挡支撑上。

9. 如图30 所示，用 4 个托架螺栓（5/16 x 1¾ 英寸）和 4 个凸缘螺母（5/16 英寸）将前交联松松地安装到前安装支架和角撑板上。



   图30

   1. 托架螺栓（5/16 x 3¼ 英寸）
   2. 凸缘螺母（5/16 英寸）
   3. 前交联

10. 用 2 个六角头凸缘螺栓（¼ x 1½ 英寸）和 2 个螺母（¼英寸），将前支架固定到前交联上（图31）。



    图31

    1. 前交联
    2. 前支架
    3. 螺母（¼ 英寸）
    4. 六角头凸缘螺栓（¼ x 1½ 英寸）

11. 上紧所有松的紧固件。

此程序中需要的物件：

1. 如图32 所示，用 2 个夹子、2 个密封垫圈和 2 个六角头螺栓（¼ x 1 英寸）将遮阳篷安装到前安装板上。

   Important: 安装之前，在六角凸缘螺栓上涂抹防松螺纹油。



   图32

   1. 六角凸缘螺栓（¼ x 1 英寸）
   2. 密封垫圈
   3. 遮阳篷
   4. 夹子
   5. 前安装板

2. 用 2 个六角凸缘螺栓（¼ x 1 英寸）、2 个密封垫圈、2 个摩擦垫圈、4 个塑料垫圈和 2 个凸缘轴套将遮阳篷安装到后交联上（图33）。

   Important: 安装之前，在六角凸缘螺栓上涂抹防松螺纹油。

   Important: 确保将塑料垫圈安装到遮阳篷的顶部和底部，因为这样可防止遮阳篷受损。



   图33

   1. 六角凸缘螺栓（¼ x 1 英寸）
   2. 密封垫圈
   3. 摩擦垫圈
   4. 塑料垫圈
   5. 凸缘轴套
   6. 后交联
