ROPS 搭載型日よけ

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

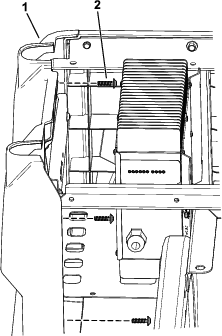

   図 1

1. シートアセンブリを前に倒す。

2. 座席アセンブリを横にスライドさせてピンから外して吊り上げる（図 2）。



   図 2

   1. ピン

左右の手すりから、フランジボルト（5/16 x ¾ インチ）3本とフランジナット（5/16 インチ）3個を外して手すりを取り外す（図 3と図 4）。

図 3

図は左側の手すり

1. 左側の手すり
2. フランジボルト（5/16 x ¾ インチ）
3. フランジナット（5/16 インチ）

図 4

図は右側の手すり

1. 左側の手すり
2. フランジボルト（5/16 x ¾ インチ）
3. フランジナット（5/16 インチ）

各ゴムカバーを固定しているプラスチック製リベット（それぞれ10本）とケーブルタイを外してカバーを外す（図 12）。

図 12

図は左側を示す

1. プラスチック製リベット（10個）
2. ゴムカバー
3. ケーブルタイ

1. 図 13に示すように、シートベースの後ろ側にある 2 つの穴と、フレームレールの前方にある穴に ROPS ブラケットを合わせる。



   図 13

   図は左側を示す

   1. フレームレール前方の穴
   2. シートベース後部の 2 つの穴

2. ROPS ブラケットをクランプで固定する。

3. ROPS ブラケットに、穴の位置をマーキングする（図 13）。

4. ROPS ブラケットを型紙にして、フレームに、直径 13.5mm の 穴を 3 つ開ける（図 14）。

   注意

   電動車両では、フレーム右側への穴開けの際に注意が必要です。

   ドリルを深く入れすぎると、バッテリーなどを傷つける可能性あります。



   図 14

   図は左側を示す

5. 反対側でも同じ作業を行う。

図 15 の寸法にゴムカバーを切り取る。

Note: 切り取った部分に ROPS ブラケットが取り付けます。

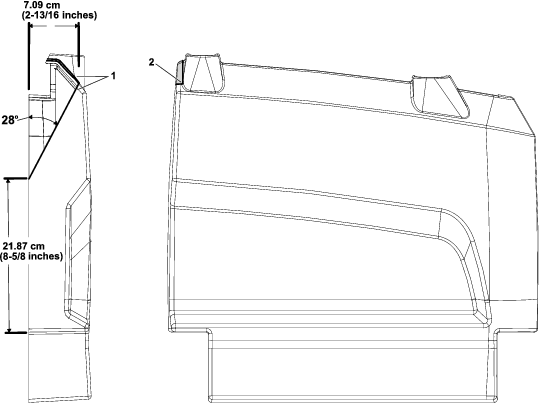

図 15

1. 切り取り部分

この作業に必要なパーツ

先ほど外したプラスチック製リベット（各10）とケーブルタイを使用して、ゴムカバーを取り付けます（図 16）。

以前のリベットが破損していたりした場合には、キット付属のリベットを使ってください。

図 16

図は左側を示す

1. プラスチック製リベット（10個）
2. ゴムカバー
3. ケーブルタイ

図 17 の寸法にサイドパネルをトリミングする。

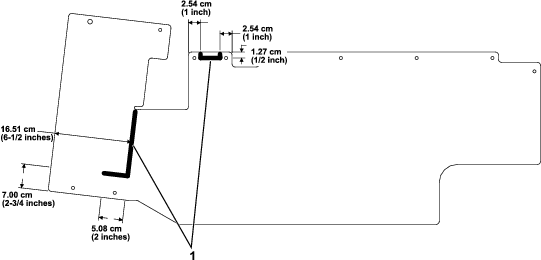

図 17

1. このラインまでカット
2. このコーナーまでカット

この作業に必要なパーツ

1. 図 18のように、ROPS ブラケットを取り付ける；フランジヘッドボルト （½ x 3 インチ） 3 本、平ワッシャ （½ インチ）5 枚、ロックナット （½インチ）3個を使用する。

   Note: ワッシャは、図 18に示すように 2枚を外側に取り付けてください。



   図 18

   図は左側を示す

   1. 平ワッシャ（½ インチ）
   2. ロックナット（½ インチ）
   3. フランジヘッドボルト（½ x 3 インチ）
   4. ROPS ブラケット

2. フランジヘッドボルト（½ x 3 インチ）3本を 94～108N·m （4.8～5.5kg.m = 70～80ft-lb）にトルク締めする。

3. 反対側でも同じ作業を行う。

この作業に必要なパーツ

Note: 誰かに手伝ってもらって、ROPS を所定位置に立てる。

1. ROPS の片側を、ROPS ブラケットに固定する； フランジヘッドボルト（½ x 3½ インチ）2本、ロックナット（½ インチ）2個を使用して図 19のように取り付ける。



   図 19

   図は左側を示す

   1. ROPS バー
   2. ロックナット（½ インチ）
   3. ROPS ブラケット
   4. フランジヘッドボルト (½ x 3½ インチ)

2. フランジヘッドボルト（½ x 3½ インチ）を94～108N·m （9.7～11.0kg.m = 70～80ft-lb）にトルク締めする。

3. 反対側でも同じ作業を行う。

手すり（2つ）を取り付ける；先ほど外したフランジボルト（5/16 x ¾ インチ）3本とフランジナット（5/16 インチ）3個を使用する（図 3と図 4）。

この作業に必要なパーツ

1. 図 20のように、シートラッチを取り付ける；六角ヘッドボルト （7/16 x 1 インチ）1 本、平ワッシャ （7/16 インチ）2 枚、ロックナット （7/16 インチ）1個を使用する。



   図 20

   1. 六角ヘッドボルト（7/16 x /1 インチ）
   2. 平ワッシャ（7/16 インチ）
   3. 座席ラッチ
   4. ロックナット(7/16 インチ)

2. 六角ヘッドボルト （7/16 x -1 インチ）を68～81N·m （7～8kg.m = 50～60ft-lb）にトルク締めする。

3. 他のシートラッチについても、上記の手順1と2を行う。

4. 図 21のように、シートベルトを取り付ける；六角ヘッドボルト （7/16 x 1 インチ）1 本、平ワッシャ （7/16 インチ）2 枚、ロックナット （7/16 インチ）1個を使用する。



   図 21

   1. ロックナット(7/16 インチ)
   2. 平ワッシャ（7/16 インチ）
   3. シートベルト
   4. 六角ヘッドボルト（7/16 x /1 インチ）

5. 六角ヘッドボルト （7/16 x -1 インチ）を68～81N·m （7～8kg.m = 50～60ft-lb）にトルク締めする。

6. 他のシートベルトについても、上記の手順4と5を行う。

座席アセンブリを横にスライドさせてピンに取り付ける（図 22）。

図 22

この作業に必要なパーツ

Note: 指示があるまでどのボルトも本締めを行わないでください。

1. 機体の左右のフロアプレートの外側の、図 23に示された寸法位置に、直径 8mm の穴を 2 ヶ所開ける。



   図 23

2. 機体の左右のフットボードの外側の、図 24に示された寸法位置に、直径 8mm の穴を 1 ヶ所開ける。



   図 24

3. 左右の風防サポートのミドルブラケットを機体に固定する；六角フランジボルト（5/16 x 1 インチ）2本とナット（5/16 インチ）2個を使用して先ほど開けた穴に取り付ける（図 25）。



   図 25

   1. ウインドシールドサポート
   2. 六角フランジボルト（5/16 x 1 インチ）
   3. ナット：ダッシュフレームの内側（5/16 インチ）

4. 左右の風防サポートの下側ブラケットを機体に固定する；キャリッジボルト（5/16 x 1 インチ）4本とフランジナット（5/16 インチ）4個を使用してステップ1で開けた穴に取り付ける（図 26）。



   図 26

   1. キャリッジボルト（5/16 x 1 インチ）
   2. フランジナット（5/16 インチ）
   3. 風防サポートの下側ブラケット

5. キャリッジボルト（5/16 x 2¾ インチ）2本とフランジナット（5/16 インチ）を使って、日よけの後サポートと後スクリーンを ROPS に固定する（図 27）。



   図 27

   1. キャリッジボルト（5/16 x 2¾ インチ）
   2. フランジナット（5/16 インチ）
   3. 後スクリーン
   4. 後日よけサポート

6. キャリッジボルト（5/16 x 2¾ インチ）4本とフランジナット（5/16 インチ）を使って、日よけの後取り付けブラケットと後コーナーガセットを ROPS に固定する（図 28）。



   図 28

   1. 後コーナーガセット
   2. 後取り付けブラケット
   3. キャリッジボルト（5/16 x 2¾ インチ）
   4. フランジナット（5/16 インチ）

7. 後取り付けブラケットと後コーナーガセットにクロスリンクチューブを仮止めする；キャリッジボルト（5/16 x 1¾ インチ）4本と、フランジナット（5/16 インチ）4本を使用して図 29のように取り付ける。



   図 29

   1. キャリッジボルト（5/16 x 1¾ インチ）
   2. 前取り付けブラケット
   3. コーナー部ガセット
   4. フランジナット（5/16 インチ）
   5. 後取り付けブラケット
   6. クロスリンクチューブ
   7. 風防サポート

8. クロスリンクチューブと左右の風防サポートに前取り付けブラケットと前コーナーガセットを仮止めする；キャリッジボルト（5/16 x 1¾ インチ）8本とフランジナット（5/16 インチ）8個を使用して図 29のように取り付ける。

9. 前取り付けブラケットに前クロスリンクを仮止めする；キャリッジボルト（5/16 x 1¾ インチ）4本と、フランジナット（5/16 インチ）4本を使用して図 30のように取り付ける。



   図 30

   1. キャリッジボルト（5/16 x 1¾ インチ）
   2. フランジナット（5/16 インチ）
   3. 前クロスリンク

10. 前クロスリンクに前サポートを取り付ける；六角ヘッドフランジボルト（¼ x 1½ インチ） 2本、ナット（¼ インチ）2個を使用する（図 31）。



    図 31

    1. 前クロスリンク
    2. 前サポート
    3. ナット（¼ インチ）
    4. 六角ヘッドフランジボルト（¼ x 1¼ インチ）

11. 全部のボルト類を本締めする。

この作業に必要なパーツ

1. サンシェードを前プレートに取り付ける；クリップ2個、シーリングワッシャ2枚、六角フランジボルト（¼ x 1 インチ）2本を使用して 図 32 のように取り付ける。

   Important: 取り付け前に、六角フランジボルトにロッキングコンパウンドを塗布する。



   図 32

   1. 六角フランジボルト（¼ x 1 インチ）
   2. シーリングワッシャ
   3. サンシェード
   4. クリップ
   5. 前プレート

2. 後クロスリンクにサンシェードを取り付ける；六角フランジボルト（¼ x 1 インチ）2本、シーリングワッシャ 2 枚、フリクションワッシャ 2 枚、プラスチックワッシャ ４ 枚、フランジブッシュ 2 個で固定する（図 33）。

   Important: 取り付け前に、六角フランジボルトにロッキングコンパウンドを塗布する。

   Important: サンシェードを破損から保護するために、プラスチック製ワッシャをサンシェードの上下に取り付けてください。



   図 33

   1. 六角フランジボルト（¼ x 1 インチ）
   2. シーリングワッシャ
   3. フリクションワッシャ
   4. プラスチックワッシャ
   5. フランジブッシュ
   6. 後クロスリンク
