Styrtbjleforlngerst med 2stolper

1. Parker maskinen p en plan overflade.

2. Snk klippeenhederne.

3. Aktiver parkeringsbremsen.

4. Sluk motoren, og tag nglen ud.

5. Hvis der er lygter p styrtbjlen, skal lygterne og monteringsboltene og -mtrikkerne fjernes fra styrtbjlen.

   Gem lygterne og monteringsboltene og -mtrikkerne.

6. Fjern lsestifterne fra begge sider af styrtbjlen (Figure 1).



   Figure 1

   1. Styrtbjle
   2. Lsepind

7. Fjern boltene fra begge sider af bundstellet (Figure 2) som vist i Figure 3 og Figure 4.



   Figure 2

   Bundstel


   Figure 3

   Set fra venstre side

   1. Bolt
   2. Borehul – "


   Figure 4

   Set fra hjre side

   1. Bolt
   2. Borehul – "

8. Brug et bor (") for at udvide de 2hullers diameter p begge sider af bundstellet som vist i Figure 3 og Figure 4.

Close section

Dele, der skal bruges til dette trin:

Venstre forreste beslag	1
Hjre forreste beslag	1
Hjre afstiver	1
Venstre afstiver	1
Brddebolt (5/16"x ")	56
Flangemtrik (5/16")	60
Flangemtrik (")	6
Bolt ("x 1")	4
Nederste monteringsbeslag	1
Sekskantet flangehovedbolt (5/16"x 1")	4
Forreste tagbeslag	1
Venstre verste beslag	1
Hjre verste beslag	1
Bageste tagbeslag	1
Venstre sidebeslag	1
Hjre sidebeslag	1
Kanalbeslag	4
Hjre tagbeslag	1
Venstre tagbeslag	1
Nederste vinduesforsegling	1
Bolt ("x ")	2
Plastnitte	14
Plastprop	2
Panelprop	2
Popnitte	8
Sidekanalbeslag	2
verste kanalbeslag	2
Bolt ("x 4")	2
Skive	4
Lsemtrik (")	2
Brddebolt ("x ")	4
Flangemtrik (")	4

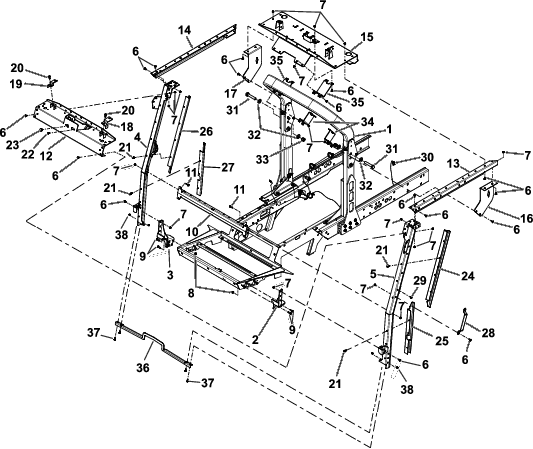

Se Figure 5, nr du udfrer de flgende trin.

1. Monter 2 bolte ("x 4"), 4spndeskiver og 2 lsemtrikker (") p styrtbjlens venstre og hjre drejeplader.

2. Monter de forreste monteringsplader til venstre og hjre p gulvpanelet med 4 bolte ("x 1") og 4 flangemtrikker (").

3. Monter det bageste tagbeslag p den verste del af styrtbjlen med 2 af de verste kanalbeslag, 8brddebolte (5/16" x ") og 8flangemtrikker (5/16").

   Note: Srg for, at beslaget centreres p styrtbjlen.

   Note: Tilspnd boltene, og lsn dem derefter en halv omgang.

4. Monter venstre og hjre sidebeslag p henholdsvis venstre og hjre verste beslag med 4brddebolte (5/16"x ") og 4flangemtrikker (5/16").

5. Monter venstre og hjre sidebeslag p styrtbjlen med 2kanalbeslag, 8brddebolte (5/16"x ") og 8flangemtrikker (5/16").

6. Monter venstre og hjre afstivere p det forreste monteringsplade med 6 brddebolte (5/16"x ") og 6 flangemtrikker (5/16").

   Note: Tilspnd boltene, og lsn dem derefter med en halv omgang.

7. Monter venstre og hjre verste beslag p bageste tagbeslag og afstivere med 16 brddebolte (5/16"x ") og 16 flangemtrikker (5/16").

   Note: Tilspnd boltene, og lsn dem derefter med en halv omgang.

8. Monter de 2 panelpropper og 2 plastpropper p forreste tagbeslag.

9. Monter venstre og hjre tagbeslag til det forreste tagbeslag med 2 bolte ("x ") og 2 flangemtrikker (tomme).

10. Monter det forreste tagbeslag med 12 brddebolte (5/16"x ") og 12 flangemtrikker (5/16").

    Hvis du ogs monterer sttet med frerventilator og indvendigt tag:

    1. Hold alle fastgrelsesanordninger lse.

    2. Monter sttet med frerventilator og indvendigt tag.

    3. Tilspnd alle fastgrelsesanordninger.

11. Monter det nederste monteringsbeslag til venstre og hjre afstiverenheder med 4sekskantede flangehovedbolte (5/16"x 1") og 4flangemtrikker (5/16").

12. Fastgr alle de fastgrelsesanordninger, som sidder lst.

13. Monter 3 popnitter i venstre afstiver og 5 popnitter i hjre afstiver.

14. Monter gribehndtaget til venstre afstiver med 2 brddebolte (5/16"x ") og to flangemtrikker (5/16").

15. Monter den nederste vinduesforsegling p de forreste beslag med 4 brddebolte (" x ") og 4 flangemtrikker (").

16. Monter verste og nederste venstre stolpedksel p venstre afstiver med 7 plastnitter.

17. Monter verste og nederste hjre stolpedksel p hjre afstiver med 7 plastnitter.

Close section

Kun Groundsmaster4700-maskinen

Dele, der skal bruges til dette trin:

Ledningsnet	1
Kabelbnd	4

1. Lsn og hv batterikassens lg (Figure 6).



   Figure 6

   1. Batterikassens lg
   2. Ls

2. bn motorhjelmen (Figure 7).



   Figure 7

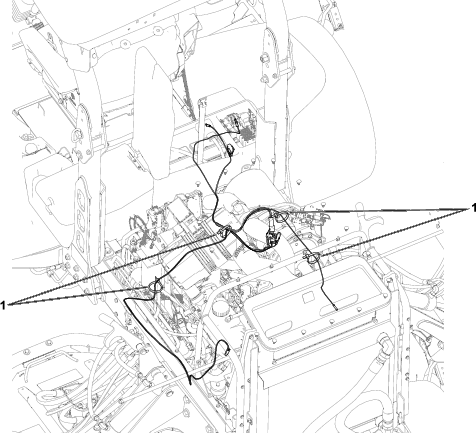

3. Fr ledningsnettet som vist i Figure 8.

   Brug kabelbndene til at fastgre ledningsnettet til maskinen. Se Figure 8

   Note: Fr ledningsnettet igennem bunden af batterikassen og under maskinstellet.



   Figure 8

   1. Kabelbnd

4. Luk motorhjelmen og batterikassens lg.

   Note: Hold batterikassens lg lukket med lsen.

Close section

Dele, der skal bruges til dette trin:

Solskrm	1
Kontrolpanel	1
Hulprop	4
Plastnitte	12
Clips	4
Forseglingsskive	4
Sekskantet flangehovedbolt ("x 1")	4
Serienummerplade	1
Popnitte	2

1. Monter de 4hulpropper p kontrolpanelet (Figure 9).

   Note: Hvis du monterer andet tilbehr i hullerne i kontrolpanelet, m du ikke montere hulpropperne.



   Figure 9

   1. Serienummerplade
   2. Popnitte
   3. Plastnitte
   4. Hulprop
   5. Kontrolpanel

2. Brug 2popnitter til at fastgre serienummerpladen p kontrolpanelet (Figure 9).

   Note: Monter serienummerpladen, s den kan aflses af operatren.

3. Ret monteringshullerne i kontrolpanelet ind efter hullerne i det forreste tagbeslag (Figure 9).

4. Fastgr frontpanelet p det forreste tagbeslag ved at indstte 12 plastnitter i deres respektive huller og trykke p stemplet p hver plastnitte, indtil de er fastgjort (Figure 9).

5. Monter solskrmen p stellet med 4 sekskantede flangehovedbolte ("x 1"), 4 forseglingsskiver og 4 clips (Figure 10).



   Figure 10

   1. Solskrm
   2. Sekskantet flangehovedbolt ("x 1")
   3. Forseglingsskive
   4. Clips

Close section

1. Monter alle redskaber, som du tidligere har fjernet, f.eks. lygter, p venstre og hjre panel.

2. Srg for, at alle fastgrelsesanordninger er tilspndt.

Close section
