Sicherheit

Warnung:

CALIFORNIA

Proposition 65 Warning

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nhe der mglichen Gefahrenbereiche. Tauschen Sie beschdigte oder verloren gegangene Aufkleber aus.

decal133-0980
decal133-1027
Close section
Close section

Einrichtung

Vorbereiten der Maschine

  1. Parken Sie die Maschine auf einer ebenen Flche.

  2. Senken Sie die Schneideinheiten ab.

  3. Aktivieren Sie die Feststellbremse.

  4. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.

  5. Wenn am berrollbgel Lampen befestigt sind, entfernen Sie die Lampen und Befestigungen vom berrollbgel.

    Bewahren Sie die Lampen und Befestigungen auf.

  6. Nehmen Sie die Arretierbolzen von beiden Seiten des berrollbgels ab (Figure 1).

    g204506
  7. Entfernen Sie die Schrauben an beiden Seiten des Furahmens (Figure 2), wie in Figure 3 und Figure 4 abgebildet.

    g204217
    g204504
    g204505
  8. Vergrern Sie die Lcher an beiden Seiten des Furahmens mit einem Bohrer ("), wie in Figure 3 und Figure 4 abgebildet.

Close section

Montieren des Rahmens

Für diesen Arbeitsschritt erforderliche Teile:

Linke Befestigung vorne1
Rechte Befestigung vorne1
Rechte Strebe1
Linke Strebe1
Schlossschraube (5/16"x")56
Bundmutter (5/16")60
Bundmutter (")6
Schraube ("x1")4
Untere Halterungsbefestigung1
Sechskantbundschraube (5/16x1")4
Vordere Dachbefestigung1
Obere Halterung links1
Obere Halterung rechts1
Hintere Dachbefestigung1
Linke Befestigung1
Rechte Befestigung1
Kanalbefestigung4
Rechte Dachbefestigung1
Linke Dachbefestigung1
Untere Fensterdichtung1
Schraube ("x ")2
Kunststoffniete14
Plastikstpsel2
Plattenstpsel2
Druckniete8
Seitenkanalbefestigung2
Dachkanalbefestigung2
Schraube ("x4")2
Scheibe 4
Sicherungsmutter (")2
Schlossschraube ("x")4
Bundmutter 4")4

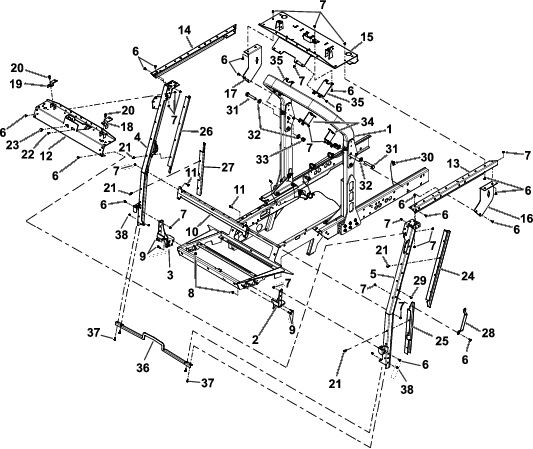

Beziehen Sie sich beim Durchfhren der folgenden Schritte auf Figure 5.

  1. Setzen Sie zwei Schrauben ("x 4"), vier Scheiben und zwei Sicherungsmuttern (") in die linken und rechten Schwenkplatten am berrollbgel ein.

  2. Befestigen Sie die linken und rechten Befestigungsunterteile vorne mit vier Schrauben ("x1") und vier Bundmuttern (") an der Bodenplatte.

  3. Befestigen Sie die hintere Dachbefestigung mit zwei Dachkanalbefestigungen, acht Schlossschrauben (5/16"x") und acht Bundmuttern (5/16") am oberen Teil des berrollbgels.

    Note: Stellen Sie sicher, dass die Befestigung am berrollbgel zentriert ist.

    Note: Ziehen Sie die Schrauben an und lsen sie dann um eine halbe Umdrehung.

  4. Befestigen Sie die linke und rechte Befestigung mit vier Schlossschrauben (5/16"x") und vier Bundmuttern (5/16") an den linken und rechten oberen Halterungen.

  5. Befestigen Sie die linke und rechte Seitenbefestigung mit zwei Seitenkanalbefestigungen, acht Schlossschrauben (5/16"x") und acht Bundmuttern (5/16") am berrollbgel.

  6. Befestigen Sie die linke und rechte Strebe mit sechs Schlossschrauben (5/16"x") und sechs Bundmuttern (5/16") an den vorderen Befestigungsunterteilen.

    Note: Ziehen Sie die Schrauben an und lsen sie dann um eine halbe Umdrehung.

  7. Befestigen Sie die linke und rechte Halterung mit 16 Schlossschrauben (5/16"x") und 16 Bundmuttern (5/16") an der hinteren Dachbefestigung und den Streben.

    Note: Ziehen Sie die Schrauben an und lsen sie dann um eine halbe Umdrehung.

  8. Setzen Sie die zwei Plattenstpsel und zwei Plastikstpsel in der vorderen Dachbefestigung ein.

  9. Befestigen Sie die linke und rechte Dachbefestigung mit zwei Schrauben ("x") und zwei Bundmuttern (") an der vorderen Dachbefestigung.

  10. Befestigen Sie die vordere Dachbefestigung mit 12 Schlossschrauben (5/16"x") und 12 Bundmuttern (5/16").

    Wenn Sie auch den Bedienerlfter und das Innendach montieren:

    1. Bringen Sie alle Befestigungen lose an.

    2. Montieren Sie den Bedienerlfter und das Innendach.

    3. Ziehen Sie die Befestigungen an.

  11. Befestigen Sie die untere Befestigungshalterung mit vier Sechskantbundkopfschrauben (5/16"x1") und vier Bundmuttern (5/16") an den linken und rechten Streben.

  12. Befestigen Sie alle Befestigungen, die noch nicht angezogen sind.

  13. Setzen Sie drei Drucknieten in die linke Strebe und fnf Drucknieten in die rechte Strebe ein.

  14. Befestigen Sie den Haltegriff mit zwei Schlossschrauben (5/16"x") und zwei Bundmuttern (5/16") an der linken Strebe.

  15. Befestigen Sie die untere Fensterdichtung mit vier Schlossschrauben (" x ") und vier Bundmuttern (") an den vorderen Befestigungen.

  16. Befestigen Sie die Strebenabdeckungen oben und unten links mit sieben Kunststoffnieten an der linken Strebe.

  17. Befestigen Sie die Strebenabdeckungen oben und unten rechts mit sieben Kunststoffnieten an der rechten Strebe.

g219683
Close section

Befestigen des Kabelbaums

Nur Groundsmaster 4700

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbaum1
Kabelbinder4
  1. Entriegeln und ffnen Sie die Abdeckung des Batteriekastens (Figure 6).

    g009985

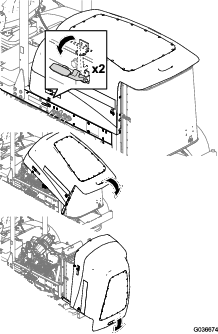

  2. ffnen Sie die Haube (Figure 7).

    g036674

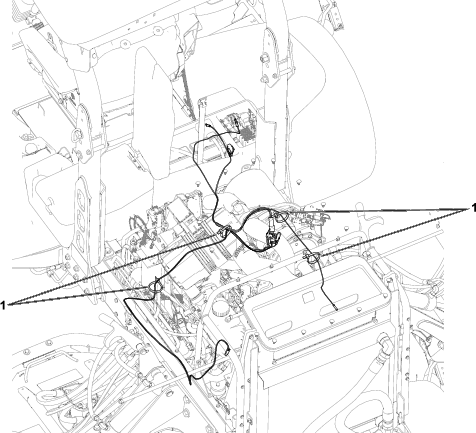

  3. Verlegen Sie den Kabelbaum, wie in Figure 8 abgebildet.

    Befestigen Sie den Kabelbaum mit Kabelbindern an der Maschine, siehe Figure 8.

    Note: Verlegen Sie den Kabelbaum durch die Unterseite des Batteriekastens und unter dem Maschinenrahmen.

    g203834
  4. Schlieen Sie die Motorhaube und die Abdeckung des Batteriekastens.

    Note: Befestigen Sie die Abdeckung des Batteriekastens mit dem Riegel.

Close section

Einbau des Bedienfelds und des Sonnendachs

Für diesen Arbeitsschritt erforderliche Teile:

Sonnendach1
Bedienfeld1
Lochblende4
Kunststoffniete12
Clip4
Dichtungsscheibe4
Sechskantbundkopfschraube ("x1")4
Seriennummernplatte1
Blindniete2
  1. Setzen Sie die vier Lochblenden in das Armaturenbrett ein (Figure 9).

    Note: Wenn Sie anderes Zubehr in den Lchern im Armaturenbrett befestigen, setzen Sie nicht die Lochblenden ein.

    g201626
  2. Befestigen Sie die Seriennummernplatte mit zwei Blindnieten am Armaturenbrett (Figure 9).

    Note: Befestigen Sie die Seriennummernplatte so, dass der Bediener sie lesen kann.

  3. Fluchten Sie die Befestigungslcher im Armaturenbrett mit den Lchern in der vorderen Dachbefestigung aus (Figure 9).

  4. Befestigen Sie die Frontabdeckung an der vorderen Dachbefestigung; stecken Sie hierfr die 12 Kunststoffnieten in die entsprechenden Lcher und drcken Sie das Druckstck auf jede Kunststoffniete, bis sie fest sitzt (Figure 9).

  5. Befestigen Sie das Sonnendach mit vier Sechskantbundkopfschrauben ("x1"), vier Dichtungsscheiben und vier Clips am Rahmen (Figure 10).

    g201637
Close section

Abschlieen der Installation

  1. Montieren Sie vorher entfernte Anbaugerte, u.a. Lampen, an der linken und rechten Platte.

  2. Stellen Sie sicher, dass alle Befestigungen angezogen sind.
