Kaksipylvisen kaatumissuojausjrjestelmn jatkosarja

1. Pyski kone tasaiselle alustalle.

2. Laske leikkuuyksikt.

3. Kytke seisontajarru.

4. Sammuta moottori ja irrota virta-avain.

5. Jos turvakaaressa on valot, irrota valot ja kiinnitystarvikkeet turvakaaresta.

   Silyt valot ja kiinnitystarvikkeet.

6. Irrota lukitustapit turvakaaren molemmilta puolilta (Figure 1).



   Figure 1

   1. Turvakaari
   2. Lukitustappi

7. Irrota pultit jalkarungon molemmilta puolilta (Figure 2) kuvien mukaisesti (Figure 3 ja Figure 4).



   Figure 2

   Jalkarunko


   Figure 3

   Kuvassa vasen puoli

   1. Pultti
   2. Poranreik, 3/8tuumaa


   Figure 4

   Kuvassa oikea puoli

   1. Pultti
   2. Poranreik, 3/8tuumaa

8. Lis jalkarungon molemmilla puolilla olevien kahden rein lpimittaa poralla (3/8tuumaa) kuvien mukaisesti (Figure 3 ja Figure 4).

Close section

Vaiheeseen tarvittavat osat:

Vasen etukannatin	1
Oikea etukannatin	1
Oikea tuki	1
Vasen tuki	1
Lukkopultti (5/16 3/4 tuumaa)	56
Laippamutteri (5/16tuumaa)	60
Laippamutteri (3/8tuumaa)	6
Pultti (3/81tuumaa)	4
Alempi asennuskannatin	1
Kuusiolaippapultti (5/16 1tuumaa)	4
Etummainen katon kannatin	1
Vasen ylkannatin	1
Oikea ylkannatin	1
Takimmainen katon kannatin	1
Vasen sivukannatin	1
Oikea sivukannatin	1
Kiskon kiinnike	4
Oikea katon kannatin	1
Vasen katon kannatin	1
Alempi ikkunatiiviste	1
Pultti (3/8 3/4 tuumaa)	2
Muovinen niitti	14
Muovitulppa	2
Paneelin tulppa	2
Tynnettv niitti	8
Sivukiskon kiinnike	2
Katon kiskon kiinnike	2
Pultti (3/4 4tuumaa)	2
Aluslaatta	4
Lukkomutteri (3/4tuumaa)	2
Lukkopultti (1/4 3/4 tuumaa)	4
Laippamutteri (1/4tuumaa)	4

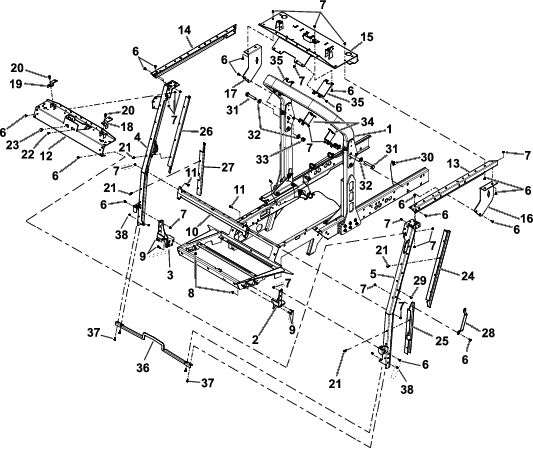

Katso kuvaa (Figure 5) seuraavia vaiheita suoritettaessa.

1. Asenna kaksi pulttia (3/44tuumaa), nelj aluslaattaa ja kaksi lukkomutteria (3/4tuumaa) turvakaaren oikeaan ja vasempaan kntlevyyn.

2. Asenna vasen ja oikea etukiinnitysalusta lattialevyyn neljll pultilla (3/81tuumaa) ja neljll laippamutterilla (3/8tuumaa).

3. Asenna takimmainen katon kannatin turvakaaren ylempn osaan kahdella katon kiskon kiinnikkeell, kahdeksalla lukkopultilla (5/163/4tuumaa) ja kahdeksalla laippamutterilla (5/16tuumaa).

   Note: Varmista, ett kannatin on turvakaaren keskell.

   Note: Kirist pultit ja lys niit sitten puoli kierrosta.

4. Asenna vasen sivukannatin vasempaan ylkannattimeen ja oikea sivukannatin oikeaan ylkannattimeen neljll lukkopultilla (5/163/4tuumaa) ja neljll laippamutterilla (5/16tuumaa).

5. Asenna vasen ja oikea sivukannatin turvakaareen kahdella sivukiskon kiinnikkeell, kahdeksalla lukkopultilla (5/163/4tuumaa) ja kahdeksalla laippamutterilla (5/16tuumaa).

6. Asenna vasen ja oikea tuki etukiinnitysalustoihin kuudella lukkopultilla (5/163/4tuumaa) ja kuudella laippamutterilla (5/16tuumaa).

   Note: Kirist pultit ja lys niit sitten puoli kierrosta.

7. Asenna vasen ja oikea ylkannatin takimmaiseen katon kannattimeen ja tukiin 16 lukkopultilla (5/163/4tuumaa) ja 16 laippamutterilla (5/16tuumaa).

   Note: Kirist pultit ja lys niit sitten puoli kierrosta.

8. Asenna kaksi paneelin tulppaa ja kaksi muovitulppaa etummaiseen katon kannattimeen.

9. Asenna vasen ja oikea katon kannatin etummaiseen katon kannattimeen kahdella pultilla (3/83/4tuumaa) ja kahdella laippamutterilla (3/8tuumaa).

10. Asenna etummainen katon kannatin 12 lukkopultilla (5/163/4tuumaa) ja 12 laippamutterilla (5/16tuumaa).

    Jos mys kuljettajan tuuletin- ja siskattosarjaa asennetaan:

    1. Pid kaikki kiinnikkeet lysll.

    2. Asenna kuljettajan tuuletin- ja siskattosarja.

    3. Kirist kaikki kiinnikkeet.

11. Asenna alempi asennuskannatin vasempaan ja oikeaan tukikokoonpanoon neljll kuusiolaippapultilla (5/161tuumaa) ja neljll laippamutterilla (5/16tuumaa).

12. Kiinnit kaikki lysll olleet kiinnikkeet.

13. Asenna kolme tynnettv niitti vasempaan tukeen ja viisi tynnettv niitti oikeaan tukeen.

14. Asenna kahva vasempaan tukeen kahdella lukkopultilla (5/163/4tuumaa) ja kahdella laippamutterilla (5/16tuumaa).

15. Asenna alempi ikkunatiiviste etukannattimiin neljll lukkopultilla (1/43/4tuumaa) ja neljll laippamutterilla (1/4tuumaa).

16. Asenna ylempi vasemman pylvn suojus ja alempi vasemman pylvn suojus vasempaan tukeen seitsemll muoviniitill.

17. Asenna ylempi oikean pylvn suojus ja alempi oikean pylvn suojus oikeaan tukeen seitsemll muoviniitill.

Close section

Vain Groundsmaster 4700 -kone

Vaiheeseen tarvittavat osat:

Johdinsarja	1
Nippuside	4

1. Irrota salpa ja nosta akkukotelon kansi (Figure 6).



   Figure 6

   1. Akkukotelon kansi
   2. Salpa

2. Avaa konepelti (Figure 7).



   Figure 7

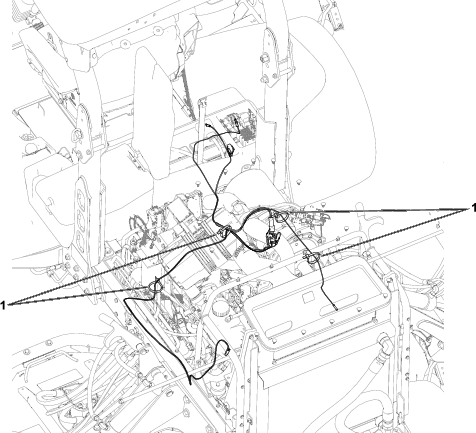

3. Vie johdinsarja kuvan mukaisesti (Figure 8).

   Kiinnit johdinsarja koneeseen nippusiteill. Katso kuva (Figure 8).

   Note: Vie johdinsarja akkukotelon pohjan lpi ja koneen rungon alta.



   Figure 8

   1. Nippusiteet

4. Sulje konepelti ja akkukotelon kansi.

   Note: Sulje akkukotelon kansi salvalla.

Close section

Vaiheeseen tarvittavat osat:

Hikisysuoja	1
Ohjauspaneeli	1
Aukon tulppa	4
Muovinen niitti	12
Kiinnike	4
Tiivistealuslaatta	4
Kuusiolaippapultti (1/41tuumaa)	4
Sarjanumerokilpi	1
Pop-niitti	2

1. Asenna nelj aukon tulppaa ohjauspaneeliin (Figure 9).

   Note: Jos ohjauspaneelin aukkoihin asennetaan muita lisvarusteita, l asenna aukon tulppia.



   Figure 9

   1. Sarjanumerokilpi
   2. Pop-niitti
   3. Muovinen niitti
   4. Aukon tulppa
   5. Ohjauspaneeli

2. Kiinnit sarjanumerokilpi ohjauspaneeliin kahdella pop-niitill (Figure 9).

   Note: Asenna sarjanumerokilpi niin, ett kyttj voi lukea sen.

3. Kohdista ohjauspaneelin asennusreit etummaisen katon kannattimen reikiin (Figure 9).

4. Kiinnit etupaneeli etummaiseen katon kannattimeen asettamalla 12 muoviniitti niiden reikiin ja tyntmll kunkin muoviniitin paininta, kunnes niitti on paikallaan (Figure 9).

5. Asenna hikisysuoja runkoon neljll kuusiolaippapultilla (1/41tuumaa), neljll tiivistealuslaatalla ja neljll kiinnikkeell (Figure 10).



   Figure 10

   1. Hikisysuoja
   2. Kuusiolaippapultti (1/41tuumaa)
   3. Tiivistealuslaatta
   4. Kiinnike

Close section

1. Asenna aiemmin mahdollisesti irrotetut lislaitteet, kuten valot, vasempaan ja oikeaan paneeliin.

2. Varmista, ett kaikki kiinnikkeet on kiristetty.

Close section
