Sécurité

Attention

CALIFORNIA

Proposition 65 Warning

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de scurit et des instructions bien visibles par l'oprateur sont placs prs de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommag ou manquant.

decal133-0980
decal133-1027
Close section
Close section

Mise en service

Prparation de la machine

  1. Garez la machine sur un sol plat et horizontal.

  2. Abaissement des plateaux de coupe

  3. Serrez le frein de stationnement.

  4. Coupez le moteur et enlevez la cl de contact.

  5. Si l'arceau de scurit est quip d'clairages, dposez les clairages et leurs fixations.

    Conservez les clairages et les fixations.

  6. Retirez les goupilles de verrouillage de chaque ct de l'arceau de scurit (Figure 1).

    g204506
  7. Retirez les boulons des deux cts du cadre des pieds (Figure 2), comme montr la Figure 3 et la Figure 4.

    g204217
    g204504
    g204505
  8. Avec un foret ("), agrandissez le diamtre des 2 trous de chaque ct du cadre de pieds, comme montr la Figure 3 et la Figure 4.

Close section

Assemblage du cadre

Pièces nécessaires pour cette opération:

Support avant gauche1
Support avant droit1
Renfort droit1
Renfort gauche1
Boulon de carrosserie (5/16" x ")56
crou embase (5/16")60
crou embase (")6
Boulon ("x1")4
Support infrieur1
Boulon embase hexagonale (5/16" x 1")4
Support de toit avant1
Cornire suprieure gauche1
Cornire suprieure droite1
Support de toit arrire1
Support latral gauche1
Support latral droit1
Support de profil4
Support de toit droit1
Support de toit gauche1
Joint de vitre infrieur1
Boulon (" x ")2
Rivet en plastique14
Obturateur en plastique2
Obturateur de panneau2
Rivet poussoir8
Support de profil latral2
Support de profil de toit2
Boulon ("x 4")2
Rondelle 4
Contre-crou (")2
Boulon de carrosserie (" x ")4
crou embase (")4

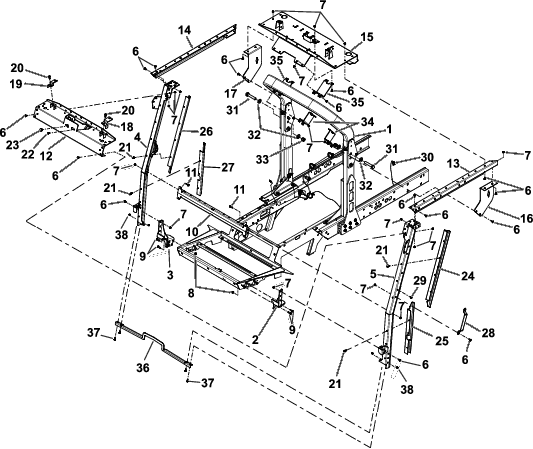

Reportez-vous la Figure 5 pour les oprations suivantes.

  1. Installez 2 boulons (" x 4"), 4 rondelles et 2 contre-crous (") sur les plaques de pivot gauche et droite de l'arceau de scurit.

  2. Fixez les supports avant gauche et droit au panneau de plancher l'aide de 4 boulons (" x 1") et 4 crous embase (").

  3. Fixez le support de toit arrire sur la partie suprieure de l'arceau de scurit avec 2 supports de profils, 8 boulons de carrosserie (5/16" x ") et 8 crous embase (5/16").

    Note: Veillez bien centrer le support sur l'arceau de scurit.

    Note: Serrez les boulons puis desserrez-les d'un demi-tour.

  4. Fixez les supports latraux gauche et droit aux cornires suprieures gauche et droite l'aide de 4 boulons de carrosserie (5/16" x ") et 4 crous embase (5/16").

  5. Fixez les supports latraux gauche et droit sur l'arceau de scurit avec 2 supports de profils latraux, 8 boulons de carrosserie (5/16" x ") et 8 crous embase (5/16").

  6. Fixez les renforts gauche et droit aux supports de montage avant l'aide de 6 boulons de carrosserie (5/16" x ") et 6 crous embase (5/16").

    Note: Serrez les boulons puis desserrez-les d'un demi-tour.

  7. Fixez les cornires suprieures gauche et droite au support de toit arrire et aux renforts l'aide de 16 boulons de carrosserie (5/16" x ") et 16 crous embase (5/16").

    Note: Serrez les boulons puis desserrez-les d'un demi-tour.

  8. Posez les 2 obturateurs de panneau et les 2 obturateurs en plastique sur le support de toit avant.

  9. Fixez les supports de toit gauche et droit au support de toit avant l'aide de 2 boulons de carrosserie (" x ") et 2 crous embase (").

  10. Montez le support de toit avant avec 12 boulons de carrosserie (5/16" x ") et 12 crous embase (5/16").

    Si vous montez aussi le ventilateur d'utilisateur et garniture de pavillon:

    1. Laissez toutes les fixations desserres.

    2. Montez le kit ventilateur d'utilisateur et garniture de pavillon.

    3. Serrez toutes les fixations.

  11. Fixez le support infrieur aux renforts gauche et droit l'aide de 4 boulons embase tte hexagonale (5/16" x 1") et 4 crous embase (5/16").

  12. Serrez toutes les fixations qui ne le sont pas encore.

  13. Insrez 3 rivets pression dans le renfort gauche et 5 rivets pression dans le renfort droit.

  14. Fixez la poigne de maintien au renfort gauche l'aide de 2 boulons de carrosserie (5/16" x ") et 2 crous embase (5/16").

  15. Fixez le joint de vitre infrieur aux supports avant l'aide de 4 boulons de carrosserie (" x ") et 4 crous embase (").

  16. Installez les caches de montants suprieur gauche et infrieur gauche sur le renfort gauche avec 7 rivets en plastique.

  17. Installez les caches de montants suprieur droit et infrieur droit sur le renfort droit avec 7 rivets en plastique.

g219683
Close section

Installation du faisceau de cblage

Groundsmaster 4700 seulement

Pièces nécessaires pour cette opération:

Faisceau de cblage1
Serre-cble4
  1. Dverrouillez et soulevez le couvercle du compartiment de la batterie (Figure 6).

    g009985

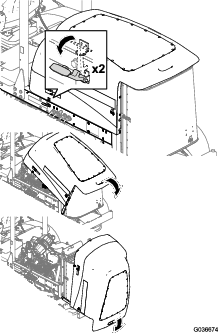

  2. Ouvrez le capot (Figure 7).

    g036674

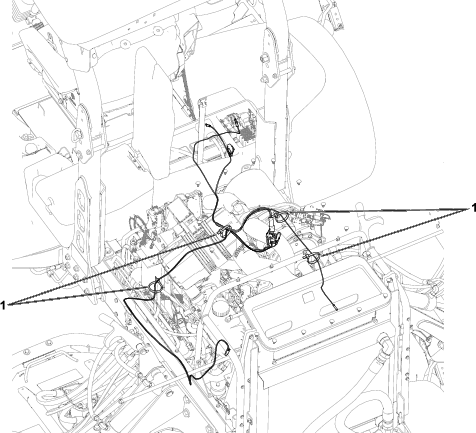

  3. Acheminez le faisceau de cblage comme montr la Figure 8.

    Attachez le faisceau de cblage la machine l'aide des serre-cbles; voir Figure 8.

    Note: Faites passer le faisceau par le bas du compartiment de la batterie et sous le cadre de la machine.

    g203834
  4. Fermez le capot et le couvercle du compartiment de la batterie.

    Note: Scurisez le couvercle du compartiment de la batterie avec le verrou.

Close section

Montage du panneau de commande et du pare-soleil

Pièces nécessaires pour cette opération:

Pare-soleil1
Panneau de commande1
Obturateur de trou4
Rivet en plastique12
Clip4
Rondelle d'tanchit4
Boulon embase hexagonale (" x 1")4
Plaque du numro de srie1
Rivet aveugle2
  1. Insrez les 4 obturateurs dans les trous du panneau de commande (Figure 9).

    Note: Si vous montez d'autres accessoires dans les trous du panneau de commande, n'installez pas les obturateurs dans les trous.

    g201626
  2. Fixez la plaque du numro de srie sur le panneau de commande avec 2 rivets aveugles (Figure 9).

    Note: Montez la plaque du numro de srie un endroit facilement visible par l'utilisateur.

  3. Placez les trous de montage du panneau de commande en face des trous du support de toit avant (Figure 9).

  4. Fixez le panneau avant au support de toit avant en insrant 12 rivets en plastique dans les trous correspondants et en enfonant le poussoir de chaque rivet en plastique pour les scuriser (Figure 9).

  5. Fixez le pare-soleil au cadre l'aide de 4 boulons embase hexagonale (" x 1"), 4 rondelles d'tanchit et 4 clips (Figure 10).

    g201637
Close section

Terminer le montage

  1. Reposez les accessoires ventuellement dposs, tels que les clairages, sur les panneaux gauche et droit.

  2. Vrifiez le serrage de toutes les fixations.
