2 柱式 ROPS エクステンションキット

1. 平らな場所に駐車する。

2. カッティングユニットを下降させる。

3. 駐車ブレーキを掛ける。

4. エンジンを止め、キーを抜き取る。

5. ROPS にランプが取り付けられている場合には、ランプとその取り付け具を外す。

   外したランプなどは後で取り付けます。

6. ROPS の左右両側からロッキングピンを抜き取る（Figure 1）。



   Figure 1

   1. ROPS バー
   2. ロッキングピン

7. フットフレーム（Figure 2）の両側から、Figure 3 と Figure 4のようにボルトを外す。



   Figure 2

   フットフレーム


   Figure 3

   図は左側を示す

   1. ボルト
   2. 直径 9.5mmの穴を開ける


   Figure 4

   図は右側

   1. ボルト
   2. 直径 9.5mmの穴を開ける

8. ドリル（9.5mm）を使って、フットフレーム両側の穴を、Figure 3 と Figure 4のように拡大する。

Close section

この作業に必要なパーツ

左前マウント	1
右前マウント	1
右側ブレース	1
左側ブレース	1
キャリッジボルト（5/16 x インチ）	56
フランジナット（5/16インチ）	60
フランジナット（インチ）	6
ボルト（ x 1インチ）	4
下ブラケット用マウント	1
六角ヘッド･フランジボルト（5/16 x 1 インチ）	4
前ルーフマウント	1
左上ブレーキブラケット	1
右上ブレーキブラケット	1
後ルーフマウント	1
左側面マウント	1
右側面マウント	1
チャネルマウント	4
右ルーフマウント	1
左ルーフマウント	1
下側窓用シール	1
ボルト（ x インチ）	2
プラスチック製リベット	14
プラスチック製プラグ	2
パネル用プラグ	2
プッシュリベット	8
サイドチャネルマウント	2
ルーフチャネルマウント	2
ボルト（ x 4 インチ）	2
ワッシャ	4
ロックナット（ インチ）	2
キャリッジボルト（ x インチ）	4
フランジナット（ インチ）	4

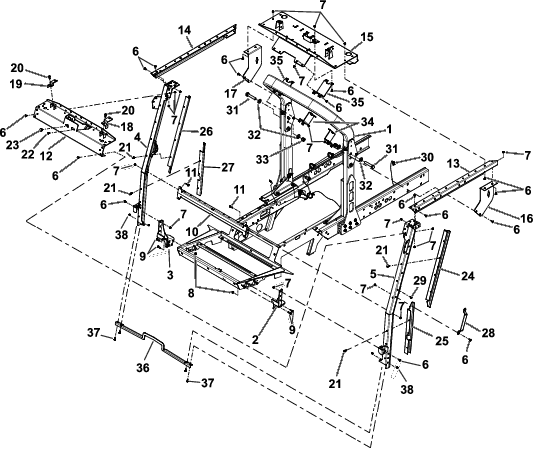

以下の作業については、Figure 5を参照のこと。

1. ROPS の左右のピボットプレートに、ボルト（ x 4 インチ）2 本、ワッシャ 4 枚、ロックナット（ インチ）2 個を取り付ける。

2. フロアパネルに左右の前マウントベース；ボルト（ x 1 インチ）4 本、フランジナット（ インチ）4 個を使用する。

3. ROPS バーの上部に後ルーフマウントを取り付ける；ルーフチャネルマウント 2 個、キャリッジボルト（5/16 x インチ）8本とフランジナット（5/16 インチ）8個を使用する。

   Note: マウントは ROPS バーの中央に取り付けてください。

   Note: ボルトを締め付け、その後に半回転だけもどす。

4. 左右の上ブラケットにそれぞれのサイドマウントを取り付ける；キャリッジボルト（5/16 x インチ）4本とフランジナット（5/16 インチ）4個を使用する。

5. ROPS バーに左右のサイドマウントを取り付ける；サイドチャネルマウント2個、キャリッジボルト（5/16 x インチ）8本、フランジナット（5/16 インチ）8個を使用する。

6. 前マウントベースに左右のブレースを取り付ける；キャリッジボルト（5/16 x インチ）6本とフランジナット（5/16 インチ）6個を使用する。

   Note: ボルトを締め付け、その後に半回転だけもどす。

7. 後ルーフマウントとブレースに左右の上ブラケットを取り付ける；キャリッジボルト（5/16 x インチ）16本とフランジナット（5/16 インチ）16個を使用する。

   Note: ボルトを締め付け、その後に半回転だけもどす。

8. 前ルーフマウントに、パネルプラグ2個とプラスチック製プラグ2個を取り付ける。

9. 前ルーフマウントに左右のルーフマウントブラケットを取り付ける；ボルト（ x インチ）2本とフランジナット（ インチ）2個を使用する。

10. 前ルーフマウントを取り付ける；キャリッジボルト（5/16 x インチ）12本とフランジナット（5/16 インチ）12個を使用する。

    オペレータファン＆室内ルーフキットも取り付ける場合：

    1. 全部のボルトを仮止め状態にしておく。

    2. オペレータファン＆室内ルーフキットを取り付ける。

    3. 全部のボルト類を締め付ける。

11. 左右のブレースアセンブリに下マウントブラケットを取り付ける；六角ヘッドフランジボルト（5/16 x 1 インチ）4本とフランジナット（5/16インチ）4個を使用する。

12. 本締めしていないボルトナット類をすべて本締めする。

13. プッシュリベットを、左側ブレースに3本、右側ブレースに5本取り付ける。

14. 左ブレースに握り部を取り付ける；キャリッジボルト（5/16 x インチ）2本とフランジナット（5/16 インチ）2個を使用する。

15. 前マウントに下側窓用シールを取り付ける；キャリッジボルト（ x インチ）4 本とフランジナット（ インチ）4個を使用する。

16. プラスチック製リベット7本で、左上用と左下用のポストカバーを左ブレースに取り付ける。

17. プラスチック製リベット7本で、右上用と右下用のポストカバーを右ブレースに取り付ける。

Close section

グランドマスター 4700 のみ

この作業に必要なパーツ

ワイヤハーネス	1
ケーブルタイ	4

1. ラッチを外してバッテリー収納部のカバーを開ける（Figure 6）。



   Figure 6

   1. バッテリーボックスのカバー
   2. ラッチ

2. フードを開ける（Figure 7）。



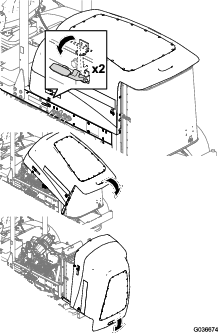

   Figure 7

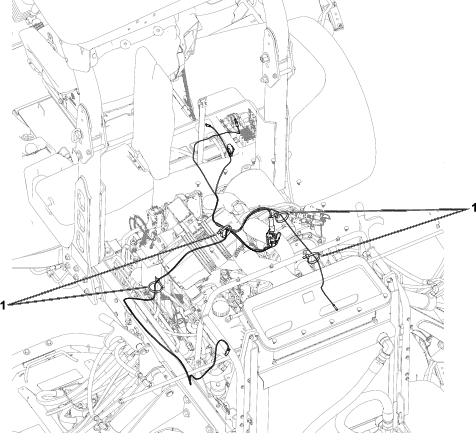

3. ワイヤハーネスをFigure 8のように配置する。

   ケーブルタイを使用して、ワイヤハーネスを機体に固定する；Figure 8を参照。

   Note: ワイヤハーネスを、バッテリーボックス底部と機体フレームの下に通す。



   Figure 8

   1. ケーブルタイ

4. バッテリーボックスを閉じてフードを閉じる。

   Note: バッテリーボックスのカバーをラッチで固定する。

Close section

この作業に必要なパーツ

サンシェード	1
コントロールパネル	1
打ち抜きプラグ	4
プラスチック製リベット	12
クリップ	4
シーリングワッシャ	4
六角ヘッドフランジボルト（ x 1 インチ）	4
銘板	1
ポップリベット	2

1. 制御パネルにホールプラグ4個を取り付ける（Figure 9）。

   Note: コントロールパネルの穴に他のアクセサリを取り付ける場合には、穴にプラグを取り付ける必要はありません。



   Figure 9

   1. 銘板
   2. ポップリベット
   3. プラスチック製リベット
   4. 打ち抜きプラグ
   5. コントロールパネル

2. ポップリベット 2 本で、シリアル番号プレートをコントロールパネルに固定する（Figure 9）。

   Note: シリアル番号プレートは、オペレータから見える位置に取り付けてください。

3. コントロールパネルについている取り付け穴を、前ルーフマウントの穴に合わせる（Figure 9）。

4. 前パネルを前ルーフマウントに取り付ける；12の穴それぞれにプラスチック製リベットを通し、リベットのプランジャをしっかり押し込んで固定する（Figure 9）。

5. フレームにサンシェードを取り付け；六角ヘッドフランジボルト（ x 1 インチ）、シーリングワッシャ4枚、クリップ4本で固定する（Figure 10）。



   Figure 10

   1. サンシェード
   2. 六角ヘッドフランジボルト（ x 1 インチ）
   3. シーリングワッシャ
   4. クリップ

Close section

1. 先ほど外したライトなどをすべて左右のパネルに取り付ける。

2. ボルトやナットが本締めされていることを確認してください。
