2 포스트 ROPS 익스텐션 키트

1. 평평한 곳에 장비를 주차합니다.

2. 커팅 유닛을 내립니다.

3. 주차 브레이크를 겁니다.

4. 엔진을 끄고 키를 뺍니다.

5. 롤 바에 조명이 있으면, 롤 바에서 조명과 마운팅 하드웨어를 분리합니다.

   조명과 마운팅 하드웨어를 보관해 둡니다.

6. 롤 바의 양쪽 측면에서 잠금 핀을 분리합니다(Figure 1).



   Figure 1

   1. 롤 바
   2. 잠금 핀

7. Figure 3 및 Figure 4에 나오는 것처럼 풋 프레임(Figure 2)의 양쪽 측면에서 볼트를 뺍니다.



   Figure 2

   풋 프레임


   Figure 3

   그림은 좌측면임

   1. 볼트
   2. 드릴 구멍—9.5mm


   Figure 4

   그림은 우측면임.

   1. 볼트
   2. 드릴 구멍—9.5mm

8. Figure 3 및 Figure 4에 나오는 것처럼 드릴(9.5mm)을 사용하여 풋 프레임의 양쪽 측면에 있는 2개의 구멍의 직경을 늘립니다.

Close section

이 절차를 수행하는 데 필요한 부품:

왼쪽 전면 마운트	1
오른쪽 전면 마운트	1
오른쪽 브레이스	1
왼쪽 브레이스	1
캐리지 볼트(5/16 x 인치)	56
플랜지 너트(5/16 인치)	60
플랜지 너트( 인치)	6
볼트( x 1 인치)	4
하부 브래킷 마운트	1
육각 헤드 플랜지 볼트(5/16 x 1 인치)	4
전방 루프 마운트	1
왼쪽 상부 브래킷	1
오른쪽 상부 브래킷	1
후방 루프 마운트	1
왼쪽 측면 마운트	1
오른쪽 측면 마운트	1
채널 마운트	4
오른쪽 루프 마운트	1
왼쪽 루프 마운트	1
아래쪽 윈도우 씰	1
볼트( x 인치)	2
플라스틱 리벳	14
플라스틱 플러그	2
패널 플러그	2
푸시 리벳	8
측면 채널 마운트	2
루프 채널 마운트	2
볼트( x 4 인치)	2
와셔	4
록너트( 인치)	2
캐리지 볼트( x 인치)	4
플랜지 너트( 인치)	4

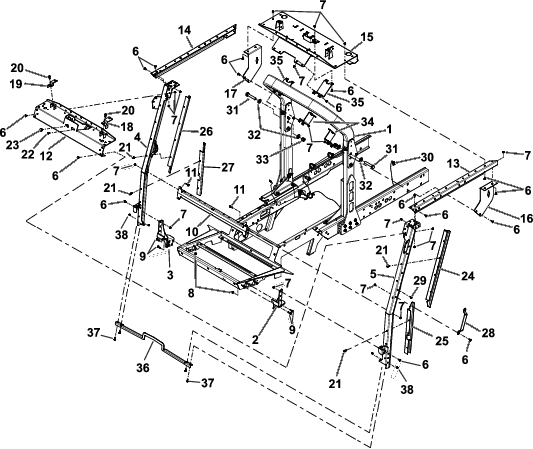

다음 단계를 수행하면서 Figure 5를 참조하십시오.

1. 롤 바의 왼쪽과 오른쪽 피봇 플레이트에 볼트 2개( x 4 인치), 와셔 4개, 록너트 2개( 인치)를 설치합니다.

2. 볼트 4개( x 1인치)와 플랜지 너트 4개(인치)를 사용하여 왼쪽과 오른쪽 전방 마운트 베이스를 플로어 패널에 설치합니다.

3. 2개의 루프 채널 마운트, 8개의 캐리지 볼트(5/16 x 인치) 및 8개의 플랜지 너트(5/16 인치)를 사용하여 후방 루프 마운트를 롤 바의 상부에 설치합니다.

   Note: 마운트가 롤 바의 가운데에 놓이는지 확인합니다.

   Note: 볼트를 조인 다음, 반 바퀴 풉니다.

4. 4개의 캐리지 볼트(5/16 x 인치) 및 4개의 플랜지 너트(5/16 인치)를 사용하여 왼쪽 마운트와 오른쪽 마운트를 각각 왼쪽과 오른쪽 상부 브래킷에 설치합니다.

5. 2개의 측면 채널 마운트, 8개의 캐리지 볼트(5/16 x 인치) 및 8개의 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 마운트를 롤 바에 설치합니다.

6. 6개의 캐리지 볼트(5/16 x 인치) 및 6개의 플랜지 너트(5/16 인치)를 사용하여 왼쪽 브레이스와 오른쪽 브레이스를 전방 마운트 베이스에 설치합니다.

   Note: 볼트를 조인 다음, 반 바퀴 풉니다.

7. 16개의 캐리지 볼트(5/16 x 인치) 및 16개의 플랜지 너트(5/16 인치)를 사용하여 왼쪽과 오른쪽 상부 브래킷을 후방 루프 마운트와 브레이스에 설치합니다.

   Note: 볼트를 조인 다음, 반 바퀴 풉니다.

8. 2개의 패널 플러그와 2개의 플라스틱 플러그를 전방 루프 마운트에 설치합니다.

9. 2개의 볼트( x 인치) 및 2개의 플랜지 너트( 인치)를 사용하여 왼쪽과 오른쪽 루프 마운트를 전방 루프 마운트에 설치합니다.

10. 12개의 캐리지 볼트(5/16 x 인치) 및 12개의 플랜지 너트(5/16 인치)를 사용하여 전방 루프 마운트를 설치합니다.

    운전자 팬 및 실내 루프 키트도 설치하는 경우:

    1. 모든 패스너를 느슨하게 유지합니다.

    2. 운전자 팬 및 실내 루프 키트를 고정합니다.

    3. 모든 패스너를 조입니다.

11. 4개의 육각 헤드 플랜지 볼트(5/16 x 1 인치) 및 4개의 플랜지 너트(5/16 인치)를 사용하여 아래쪽 마운트 브래킷을 왼쪽과 오른쪽 브레이스 어셈블리에 설치합니다.

12. 느슨해져 있는 모든 패스너를 고정시킵니다.

13. 3개의 푸시 리벳을 왼쪽 브레이스에 설치하고 5개의 푸시 리벳을 오른쪽 브레이스에 설치합니다.

14. 2개의 캐리지 볼트(5/16 x 인치) 및 2개의 플랜지 너트(5/16 인치)를 사용하여 그랩 핸들을 왼쪽 브레이스에 설치합니다.

15. 캐리지 볼트 4개( x 인치)와 플랜지 너트 4개( 인치)를 사용하여 아래쪽 윈도우 씰을 전방 마운트에 설치합니다.

16. 7개의 플라스틱 리벳을 사용하여 상부 왼쪽 포스트 커버와 하부 왼쪽 포스트 커버를 왼쪽 브레이스에 설치합니다.

17. 7개의 플라스틱 리벳을 사용하여 상부 오른쪽 포스트 커버와 하부 오른쪽 포스트 커버를 오른쪽 브레이스에 설치합니다.

Close section

Groundsmaster 4700 장비만 해당됨

이 절차를 수행하는 데 필요한 부품:

와이어 하니스	1
케이블 타이	4

1. 래치를 풀고 배터리함 덮개를 들어 올립니다 (Figure 6).



   Figure 6

   1. 배터리함 덮개
   2. 래치

2. 후드를 엽니다 (Figure 7).



   Figure 7

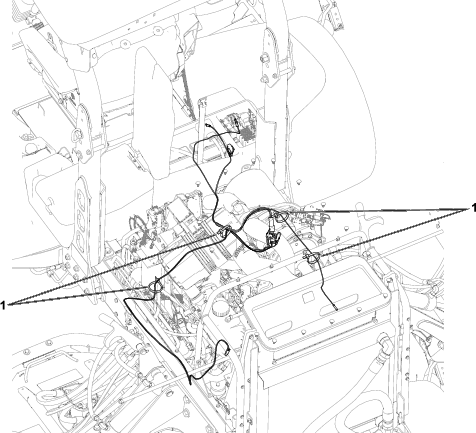

3. Figure 8에 나오는 것처럼 와이어 하니스를 배선합니다.

   케이블 타이를 사용하여 와이어 하니스를 장비에 고정합니다. Figure 8를 참조하십시오.

   Note: 배터리 함을 통해 장비 프레임의 밑으로 와이어 하니스를 배선합니다.



   Figure 8

   1. 케이블 타이

4. 후드 및 배터리함 덮개를 닫습니다.

   Note: 래치를 사용하여 닫힌 배터리함을 고정합니다.

Close section

이 절차를 수행하는 데 필요한 부품:

차양	1
제어판	1
홀 플러그	4
플라스틱 리벳	12
클립	4
씰링 와셔	4
육각 헤드 플랜지 볼트( x 1 인치)	4
시리얼 플레이트	1
팝 리벳	2

1. 4개의 홀 플러그를 제어판에 설치합니다(Figure 9).

   Note: 제어판 구멍에 다른 액세서리를 설치하는 경우, 구멍 플러그는 설치하지 마십시오.



   Figure 9

   1. 시리얼 플레이트
   2. 팝 리벳
   3. 플라스틱 리벳
   4. 홀 플러그
   5. 제어판

2. 2개의 팝 리벳을 사용하여 시리얼 플레이트를 제어판에 고정합니다(Figure 9).

   Note: 시리얼 플레이트를 운전자가 읽을 수 있도록 설치합니다.

3. 제어판의 마운팅 구멍을 전방 루프 마운트의 구멍에 나란히 일치시킵니다(Figure 9).

4. 12개의 플라스틱 리벳을 해당 구멍에 끼우고 각 플라스틱 리벳의 플런저를 밀어 고정시켜 전방 패널을 전방 루프 마운트에 고정시킵니다(Figure 9).

5. 4개의 육각 헤드 플랜지 볼트( x 1 인치), 4개의 씰링 와셔 및 4개의 클립을 사용하여 차양을 프레임에 설치합니다(Figure 10).



   Figure 10

   1. 차양
   2. 육각 헤드 플랜지 볼트( x 1 인치)
   3. 씰링 와셔
   4. 클립

Close section

1. 이전에 분리한 부속 장치(예: 조명)가 있으면 왼쪽과 오른쪽 패널에 설치합니다.

2. 모든 패스너가 조여졌는지 확인합니다.
