Uitbreidingsset voor rolbeugel met 2 stangen

1. Parkeer de machine op een horizontaal oppervlak.

2. Breng de maaidekken omlaag.

3. Stel de parkeerrem in werking.

4. Zet de motor af en haal het sleuteltje uit het contact.

5. Verwijder eerst eventuele lampen en het bijbehorende bevestigingsmateriaal van de rolbeugel.

   Bewaar de lampen en het bevestigingsmateriaal.

6. Verwijder de borgpennen aan weerszijden van de rolbeugel (Figure 1).



   Figure 1

   1. Rolbeugel
   2. Borgpen

7. Verwijder de bouten aan weerszijden van het voetframe (Figure 2); zie Figure 3 en Figure 4.



   Figure 2

   Voetframe


   Figure 3

   Linkerkant getoond

   1. Bout
   2. Opening boren – van "


   Figure 4

   Rechterkant getoond

   1. Bout
   2. Opening boren – van "

8. Gebruik een boor (") om de diameter van de 2 gaten aan weerszijden van het voetframe te vergroten; zie Figure 3 en Figure 4.

Close section

Benodigde onderdelen voor deze stap:

Steun, links vooraan	1
Steun, rechts vooraan	1
Rechtersteun	1
Linkersteun	1
Slotbout (5/16"x")	56
Flensmoer (5/16")	60
Flensmoer (")	6
Bout ("x1")	4
Onderste montagebeugel	1
Zeskantige flensbout (5/16"x1")	4
Dakbevestiging voor	1
Linker bovenbeugel	1
Rechter bovenbeugel	1
Dakbevestiging achter	1
Bevestiging links	1
Bevestiging rechts	1
Kanaalmontagebeugel	4
Dakbevestiging rechts	1
Dakbevestiging links	1
Onderafdichting van het raam	1
Bout ("x")	2
Plastic popnagel	14
Kunststof plug	2
Paneelplug	2
Druknagel	8
Zijkanaalmontagebeugel	2
Dakkanaalmontagebeugel	2
Bout ("x 4")	2
Ring	4
Borgmoer (")	2
Slotbout ("x")	4
Flensmoer (")	4

Raadpleeg Figure 5 bij het uitvoeren van de volgende stappen.

1. Plaats 2 bouten ("x4"), 4 onderlegringen, en 2 borgmoeren (") in de linker en rechter scharnierplaten van de rolbeugel.

2. Monteer de voeten van de steunen links en rechts vooraan op de vloerplaat met 4 bouten ("x1") en 4 flensmoeren (").

3. Monteer de achterste dakbevestiging aan het bovenste deel van de rolbeugelstang; gebruik 2 dakkanaalmontagebeugels, 8 slotbouten (5/16"x") en 8 flensmoeren (5/16").

   Note: Zorg ervoor dat de bevestiging is gecentreerd op de rolbeugel.

   Note: Draai de bouten vast en vervolgens weer een halve slag los.

4. Monteer de linker- en rechtersteunen op de bovenbeugels links en rechts; gebruik 4 slotbouten (5/16"x") en 4 flensmoeren (5/16").

5. Monteer de linker- en rechtersteun op de rolbeugel; gebruik 2 zijkanaalmontagebeugels, 8 slotbouten (5/16"x") en 8 flensmoeren (5/16").

6. Monteer de linker- en rechterbeugel op de voeten van de voorste steunen; gebruik 6 slotbouten (5/16"x") en 6 flensmoeren (5/16").

   Note: Draai de bouten vast en vervolgens weer een halve slag los.

7. Monteer de linker en rechter bovenbeugels op de achterste dakbevestiging en de beugels; gebruik 16 slotbouten (5/16"x") en 16 flensmoeren (5/16").

   Note: Draai de bouten vast en vervolgens weer een halve slag los.

8. Monteer de 2 paneelpluggen en 2 kunststof pluggen in de voorste dakbevestiging.

9. Monteer de linker en rechter dakbevestigingen op de voorste dakbevestiging; gebruik 2 bouten ("x") en 2 flensmoeren (").

10. Monteer de voorste dakbevestiging met 12 slotbouten (5/16"x") en 12 flensmoeren (5/16").

    Indien u ook de binnenventilator en het binnendak monteert:

    1. Laat al het bevestigingsmateriaal voorlopig nog los.

    2. Monteer de binnenventilator en het binnendak.

    3. Het bevestigingsmateriaal vastdraaien.

11. Monteer de onderste montagebeugel aan de beugels links en rechts; gebruik hierbij 4zeskant flensbouten (5/16"x1") en 4flensmoeren (5/16").

12. Draai al het bevestigingsmateriaal vast dat nog een beetje los zat.

13. Monteer 3 druknagels in de linkersteun en 5 druknagels in de rechtersteun.

14. Monteer de handgreep op de linkerbeugel; gebruik hierbij 2 slotbouten (5/16"x") en 2 flensmoeren (5/16").

15. Monteer de onderafdichting van het raam op de voorste steunen met 4 slotbouten ("x") en 4 flensmoeren (").

16. Monteer de bovenste linker stangkap en de onderste linker stangkap met 7 plastic popnagels aan de linkerbeugel.

17. Monteer de bovenste rechter stangkap en de onderste rechter stangkap met 7 plastic popnagels aan de rechterbeugel.

Close section

Alleen voor Groundsmaster 4700

Benodigde onderdelen voor deze stap:

Kabelboom	1
Kabelbinder	4

1. Ontgrendel het deksel van de accubak en breng dit omhoog (Figure 6).



   Figure 6

   1. Deksel van de accubak
   2. Vergrendeling

2. Open de motorkap (Figure 7).



   Figure 7

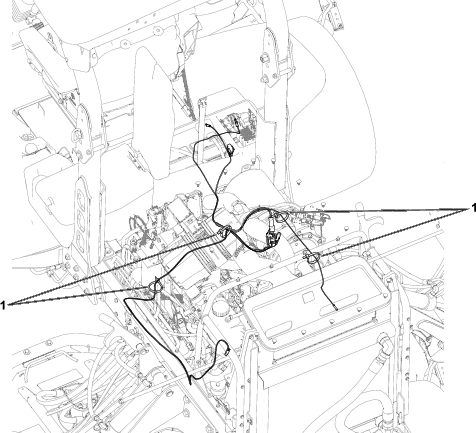

3. Leid de kabelboom zoals getoond in Figure 8.

   Gebruik de kabelbinders om de kabelboom te bevestigen aan de machine; zie Figure 8.

   Note: Leid de kabelboom door de onderkant van de accubak en onder het frame van de machine.



   Figure 8

   1. Kabelbinders

4. Sluit de motorkap en het deksel van de accubak.

   Note: Vergrendel het deksel van de accubak met de sluiting.

Close section

Benodigde onderdelen voor deze stap:

Zonnescherm	1
Bedieningspaneel	1
Plug voor opening	4
Plastic popnagel	12
Clip	4
Afdichtring	4
Zeskantige flensbout ("x1")	4
Plaatje met serienummer	1
Klinknagel	2

1. Monteer de 4 pluggen voor de openingen in het bedieningspaneel (Figure 9).

   Note: Als u andere accessoires gaat monteren in de openingen in het bedieningspaneel, breng de pluggen dan niet aan.



   Figure 9

   1. Plaatje met serienummer
   2. Klinknagel
   3. Plastic popnagel
   4. Plug voor opening
   5. Bedieningspaneel

2. Gebruik 2 klinknagels om het plaatje met serienummer te bevestigen aan het bedieningspaneel (Figure 9).

   Note: Breng het plaatje met serienummer zo aan dat de bestuurder het kan lezen.

3. Lijn de montageopeningen in het bedieningspaneel uit met de openingen in de voorste dakbevestiging (Figure 9).

4. Zet het voorpaneel vast aan de voorste dakbevestiging door 12 plastic popnagels in de overeenkomende openingen te steken en op de plunjer van elke kunststof klinknagel te duwen tot deze stevig vastzit (Figure 9).

5. Bevestig het zonnescherm aan het frame met 4 zeskantige flensbouten ("x1"), 4 afdichtringen en 4 clips (Figure 10).



   Figure 10

   1. Zonnescherm
   2. Zeskantflensbout (x1")
   3. Afdichtring
   4. Clip

Close section

1. Monteer eventuele accessoires die u eerder hebt verwijderd (zoals lampen) op het linker- en rechterpaneel.

2. Controleer of alle bevestigingen goed vast zitten.

Close section
